Bộ chia khí nén – chạc chia khí

bo-chia-khi-nen-chac-chia-khi - ảnh nhỏ  1
Bộ chia khí nén – chạc chia khí

Bộ chia khí nén – chạc chia khí

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ: phi 10 mm - phi 42 mm,…
  • Chất liệu: inox, thép không gỉ, hợp kim,…
  • Kiểu nối: 2 ngã, 3 ngã, 4 ngã, 5 ngã,…
  • Áp suất làm việc: 16kg/cm2
  • Áp suất tối đa: 20kg/cm2
  • Nhiệt độ làm việc: 80 độ C
  • Môi trường làm việc: khí nén, hơi,…

Lượt xem: 9400

Đánh giá 1 lượt đánh giá

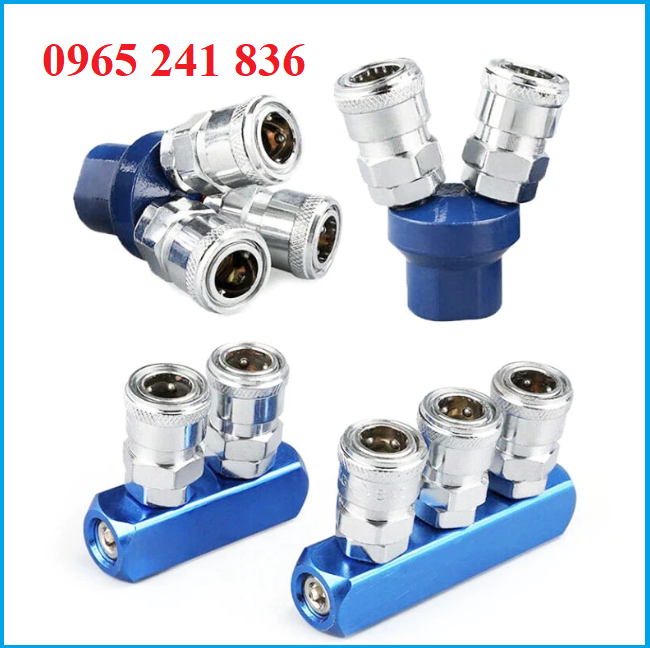

1. Bộ chia khí nén là gì?

   Bộ chia khí nén – chạc chia khí hay đầu chia dây hơi là một thiết bị hay phụ kiện được sử dụng để kết nối với nhiều đầu dây hơi, dây khí nén giúp cấp khí nén từ một nguồn đến nhiều hệ thống, thiết bị sử dụng. Bộ chia khí nén có cấu tạo đơn giản với phần trục ngang chính được gắn với 1 đầu dẫn khí nén vào và các đầu nối nhanh để kết nối với các hệ thống, thiết bị.

   Bộ chia khí nén – chạc chia khí được làm bằng những chất liệu bền bỉ inox, thép, gang chịu được áp cao, nhiệt tốt và có thể chịu được những tác động của môi trường bên ngoài. Bộ chia khí nén – chạc chia khí được sản xuất từ nhiều nước lớn như Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Việt Nam, Châu âu,… với đầy đủ các loại giấy tờ, sản phẩm chất lượng tốt, bảo hành.

bo_chia_khi_nen

2. Thông số kỹ thuật bộ chia khí nén

  • Kích cỡ: phi 10 mm, phi 13 mm, phi 17 mm, phi 21 mm, phi 27 mm, phi 34 mm, phi 42 mm,…
  • Chất liệu: inox, thép không gỉ, hợp kim,…
  • Kiểu nối: 2 ngã, 3 ngã, 4 ngã, 5 ngã,…
  • Đầu nối: nhanh
  • Áp suất làm việc: 16kg/cm2
  • Áp suất tối đa: 20kg/cm2
  • Nhiệt độ làm việc: 80 độ C
  • Môi trường làm việc: khí nén, hơi,…
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu
  • Bảo hành: 12 tháng.

3. Cấu tạo và nguyên lý hoạt động bộ chia khí nén

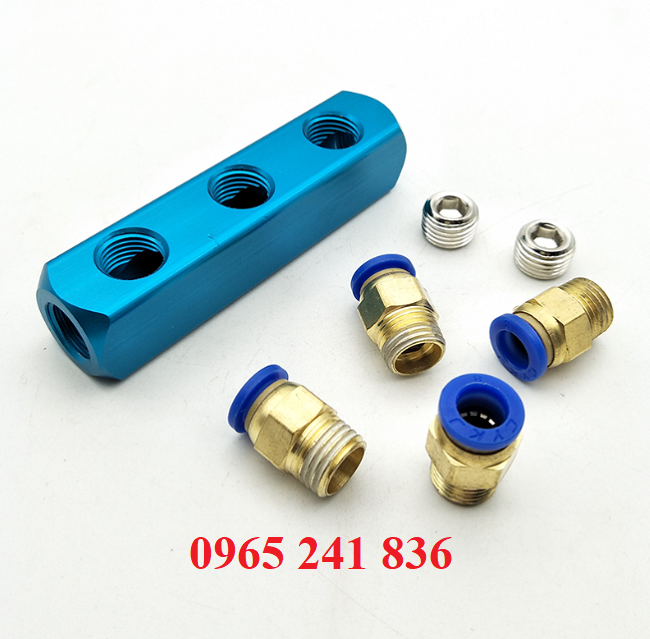

3.1. Cấu tạo bộ chia khí nén

  • Thân bộ chia khí nén được làm bằng hợp kim cao cấp trên thân có nhiều lỗ dùng để kết nối với các đầu chia khí nén.
  • Đầu chia khí nén nối nhanh kết nối với thân bộ chia với nhiều loại 1 đầu, 2 đầu, 3 đầu, 5 đầu… được làm bằng hợp kim bền bỉ bên ngoài được mạ crom giúp chống gỉ sét và chống được những tác động của những môi trường bên ngoài.
  • Đầu cấp khí nén vào dùng để lắp với nguồn khí nén.

cau_tao_bo_chia_khi_nen

3.2. Nguyên lý hoạt động bộ chia khí nén

   Bộ chia khí nénnguyên lý hoạt động đơn giản, sau khi lắp đặt bộ chia khí nén với hệ thống cấp khí nén, khí nén sẽ được đi qua đầu cấp khí và đi qua phần thân chính, phần thân bộ chia khí rỗng có các lỗ kết nối với các đầu chia khí nén. Lúc này khí nén sẽ được đi qua các đầu chia, thông qua dây dẫn đến hệ thống khí nén làm việc. Như chúng chỉ cần 1 nguồn khí nén, sử dụng đầu chia khí sẽ cấp khí nén đến nhiều hệ thống, thiết bị sử dụng.

4. Các loại bộ chia khí nén mà chúng tôi cung cấp

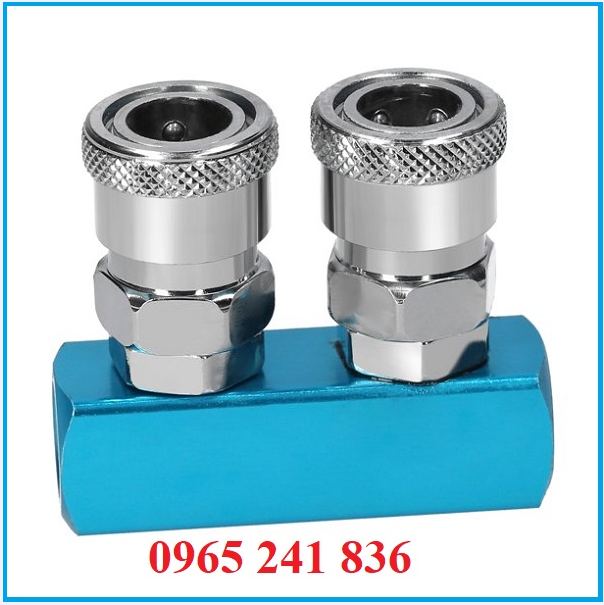

4.1. Bộ chia khí nén 2 đầu đế ngang

bo_chia_khi_nen_2_dau_de_ngang

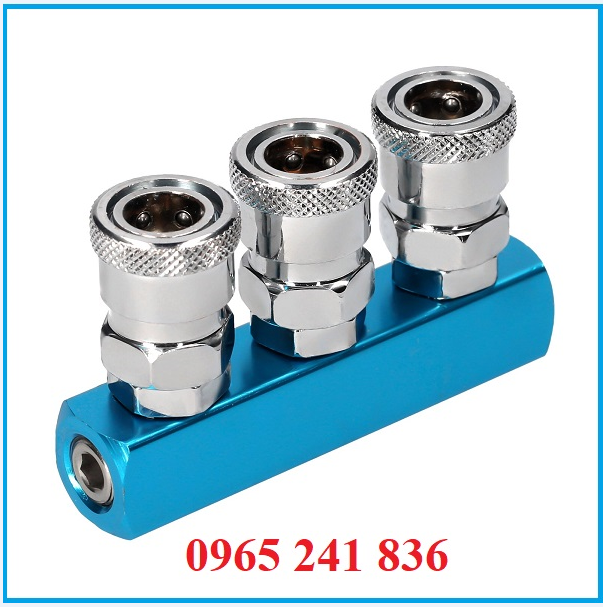

4.2. Bộ chia khí nén 3 đầu đế ngang

bo_chia_khi_nen_3_dau_de_ngang

4.3. Bộ chia khí nén 4 đầu đế ngang

bo_chia_khi_nen_4_dau_de_ngang

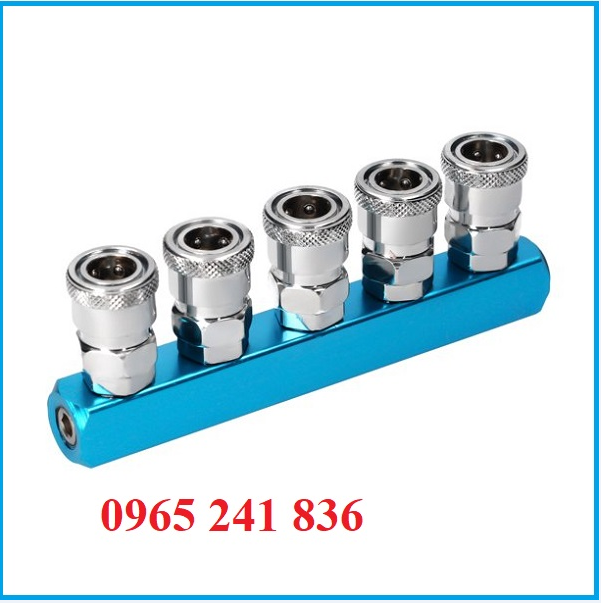

4.4. Bộ chia khí nén 5 đầu đế ngang

bo_chia_khi_nen_5_dau_de_ngang

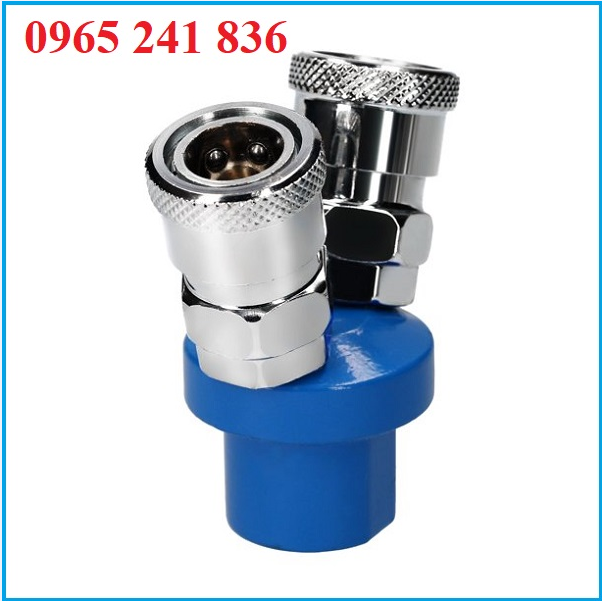

4.5. Bộ chia khí nén 2 đầu đế trụ tròn đứng

bo_chia_khi_nen_2_dau_tru_tron_dung

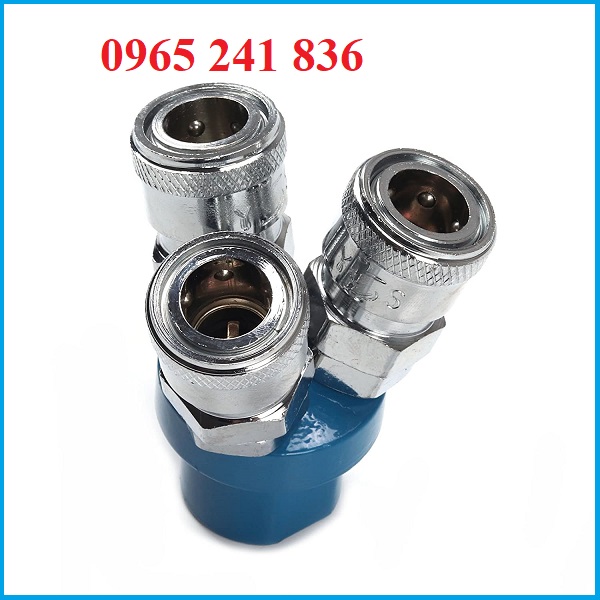

4.6. Bộ chia khí nén 3 đầu đế trụ tròn đứng

bo_chia_khi_nen_3_dau_tru_tron_dung

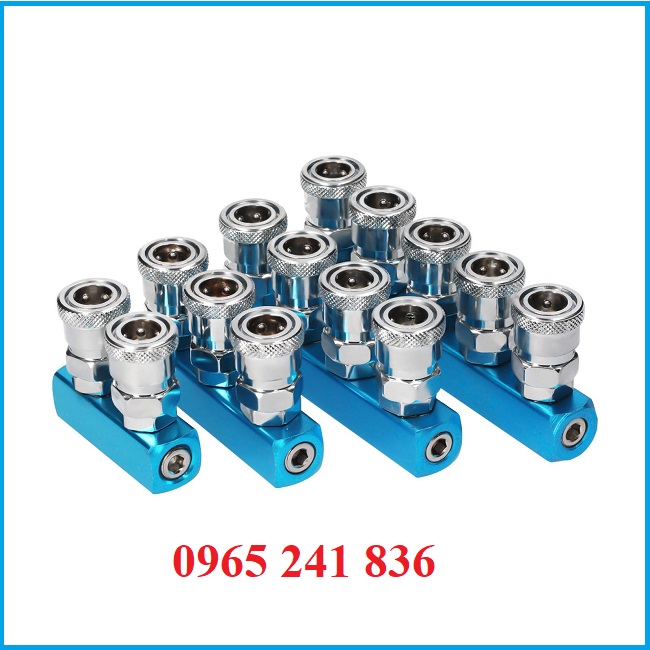

5. Ứng dụng bộ chia khí nén

  • Bộ chia khí nén ứng dụng đế lắp đặt, cấp và chia khí đến nhiều đường ống dẫn khí nén khác nhau, giúp cung cấp hoạt động để các hệ thống, thiết bị van.
  • Bộ chia khí nén ứng dụng để cấp khí nén phu vụ hoạt động cho các hệ thống, thiết bị công nghiệp, các nhà máy sản xuất,…
  • Bộ chia khí nén ứng dụng trong sửa chữa, lắp ráp, chế tạo các thiết bị, linh kiện, các xe cơ giới, dùng trong các hệ thống rửa xe tự động.
  • Bộ chia khí nén ứng dụng để cấp khí nén cho các hệ thống súng hơi, các hệ thống trục nâng, đẩy, vòi xịt, bơm tự động.
  • Bộ chia khí nén ứng dụng trong các lĩnh vực thực phẩm, dược phẩm, y tế, nước giải khát, rượu bia,…

6. Ưu điểm và nhược điểm bộ chia khí nén

6.1. Ưu điểm bộ chia khí nén

  • Bộ chia khí nén ưu điểm giúp dễ dàng bố trí hệ thống đường ống cấp khí nén, kết nối nhanh với các thiết bị cấp khí và phân phối khí nén đến nhiều thiết bị.
  • Bộ chia khí nén ưu điểm có đa dạng kiểu loại, kích cỡ, chất liệu sử dụng lắp đặt tốt cho các hệ thống cấp khí.
  • Bộ chia khí nén ưu điểm có cấu tạo đơn giản, dễ dàng lắp đặt và sử dụng sản phẩm.
  • Bộ chia khí nén ưu điểm có thiết kế nhỏ gọn được làm từ các chất liệu bền bỉ chịu tốt trong nhiều hệ thống, thiết bị khí nén.
  • Bộ chia khí nén ưu điểm có chất lượng cao, giá thành rẻ và có đa dạng xuất xứ.

ung_dung_bo_chia_khi_nen

6.2. Lắp đặt và sử dụng bộ chia khí nén

Bước 1: chuẩn bị đầu chia khí nén phù hợp như kích cỡ bằng nhau, số đầu khí nén phù hợp, băng keo.

Bước 2: lắp các đầu chia khí nén vào thân chính, lấy băng keo quấn chắc lại.

Bước 3: nối đầu nhanh với các ống nối, có thể lắp thêm đầu đực để tạo liên kết chắc chắn.

Bước 4: Quấn băng keo, kết nối chặt với ống với đầu nối.

Bước 5: Test thử khí nén đi qua đầu nối, xem các ống có nhận được khí nén hay không? Kiếm tra các phần nối ống xem có bị rò khí hay không? Nếu không gặp sự cố gì có thể đưa vào sử dụng bình thường.

7. Các sản phẩm thường được kết hợp lắp đặt với bộ chia khí nén

8. Báo giá bộ chia khí nén

   Bộ chia khí nén - chạc chia khí có rất nhiều kiểu loại với nhiều kích cỡ, chất liệu, mẫu mã vì thế mà giá thành van cũng rất đa dạng tuỳ theo từng kiểu loại, theo thị trường van và theo xuất xứ van. Bộ chia khí nén – chạc chia khí được CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT nhập và phân phối đến khắp thị trường Việt Nam với chất lượng tốt nhất, giá thành rẻ nhất .

Liên hệ ngay với chúng tôi để được tư vấn miễn phí và nhận được báo giá bộ chia khí nén ngay bạn nhé.
