Cách cài đặt van điều khiển điện tuyến tính

Tìm hiểu chung van điều khiển điện tuyến tính

Van điều khiển điện tuyến tính là dòng van điện có thể giúp thân van đóng mở theo nhiều góc độ lớn nhỏ nhờ bộ điều khiển điện tuyến tính với tín hiệu 4-20mA và sử dụng điện hoạt động 24V, 220V, 380V. Van điều khiển điện tuyến tính thường sử dụng đầu điện tuyến tính để lắp đặt lên các thân van điều khiển như van bướm, van bi, van cầu, van cổng giúp các phần thân van hoạt động đóng mở hoàn toàn tự động. Các sản phẩm phổ biến:

• Van bi điều khiển điện
• Van bướm điều khiển điện

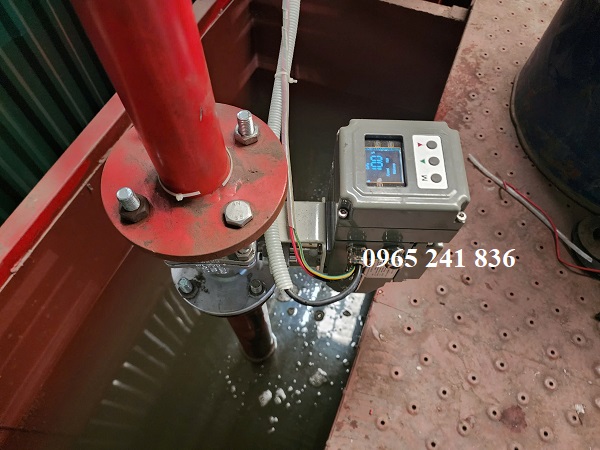

Cách cài đặt van điều khiển điện tuyến tính

Phân tích cấu tạo van điều khiển điện tuyến tính

Van điều khiển điện tuyến tính có cấu tạo đơn giản với phần đầu điện tuyến tính kết hợp với thân van.

Đầu điện tuyến tính được thiết kế hiện đại và thông minh với phần motor tương tự như đầu điện on off tuy nhiên được gắn thêm bộ tuyến tính với tín hiệu 4 – 20mA, ngoài còn tích hợp màn hình hiển thị cài đặt các góc đóng mở và có nút bấm điều chỉnh đơn giản. Đầu điện tuyến tính sử dụng các nguồn điện thông dụng 24VDC, 220VAC, 380V để giúp van hoạt động.

Thân van gồm nhiều loại như van bướm, van bi, van cầu, van cổng mỗi loại trên sẽ sử dụng phù hợp cho từng hệ thống, thiết bị lưu chất khác nhau do khác nhau về cấu tạo, kiểu lắp cũng như nguyên lý hoạt động. Hầu hết các phần thân van đều có phần tán trục để kết nối lắp đặt với đầu điện tuyến tính.

Phân nguyên lý hoạt động van điều khiển điện tuyến tính

Van điều khiển điện tuyến tính có nguyên lý hoạt động đơn giản chỉ cần cấp điện và điều chỉnh góc độ đóng mở trên đầu điều khiển, thân van cơ sẽ hoạt động đóng mở theo các góc độ tương ứng. Khi đầu điều khiển được cấp điện thì các motor bên trong sẽ hoạt động, điều chính các góc mở sẽ khiến motor hoạt động quay theo các góc đó và làm trục đĩa van quay theo, khi dừng không điều chỉnh thì hoạt động của toàn van cũng sẽ dừng lại theo các góc tương ứng.

Tiến hành cài đặt và sử dụng van điều khiển điện tuyến tính

Để cài đặt và sử dụng van điều khiển điện tuyến tính bạn cần kiểm tra kỹ các thông số van như nguồn điện áp 24V, 220V, 380V, tín hiệu tuyến tính 4-20mA hay 0-10V để sử dụng nguồn điện cấp vào cho phù hợp nhất.

Tháo phần điều khiển để tiến hành đấu nối dây, lúc này sẽ có bảng đấu nối được đánh số ký hiệu rõ ràng từ 1 đến 28 hoặc 30 và được ghi chú rõ trên catalogue như ảnh dưới đây:

Để kiểm tra test van điều khiển điện tuyến tính hoạt động cơ bản, chỉ cần cấp điện vào dây nguồn 1, 2 theo đúng điện áp của van. Lúc này màn hình của van sẽ hiển thị và chúng ta có thể điều khiển dễ dàng thông qua 2 cách điều chỉnh trực tiếp trên van hoặc sử dụng điều khiển bằng tay.

Các nút bấm đơn với 2 nút lên xuống và 1 nút M. Để van hoạt động ta cần bấm M đầu tiên sau đấy dựa vào trạng thái van đóng thì bấm nút lên van mở bấm nút xuống. Khi bấm và giữ nút phần trăm góc đóng mở sẽ hiển thị đi lên hoặc xuống từ từ, lúc này đĩa van cũng sẽ từ từ quay theo. Khi dừng không bấm nút nữa đĩa van cũng sẽ dừng hoạt động và màn hình cũng sẽ hiển thị góc mở hoặc đóng từ 0 đến 100.

Ngoài ra, van có thể kết hợp từ xa thông qua các dây dẫy khác, bạn có thể liên hệ với chúng tôi qua 0965241836 để nhận catalogue tham khảo chi tiết hơn.

Các sản phẩm van điều khiển điện tuyến tính thông dụng

• Van bi điều khiển điện tuyến tính
• Van bướm điều khiển điện tuyến tính
• Van cầu điều khiển điện tuyến tính
• Van cổng điều khiển điện tuyến tính

Trên đây là những chia sẽ về cách cài đặt van điều khiển điện tuyến tính mà chúng tôi muốn cung cấp đến tất cả các bạn. Hy vọng rằng những chia sẽ trên thực sự có ích và giúp các bạn hiểu rõ hơn về dòng van điện tuyến tính để cài đặt sử dụng một cách chính xác nhất nhé. Liên hệ với chúng tôi để được tư vấn và nhận được các báo giá về dòng van điều khiển điện tuyến tính ngay nhé.
