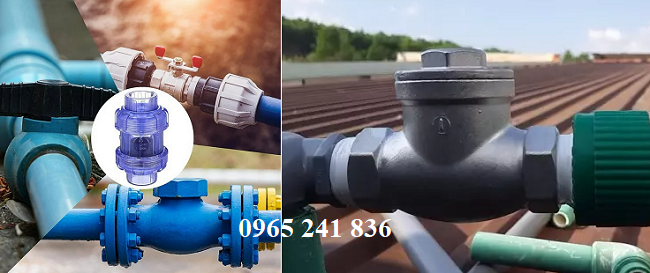

Cách lắp đặt van một chiều

Tìm hiểu sơ bộ về van một chiều

Van một chiều là loại van công nghiệp được sử dụng phổ biến trong các hệ thống máy bơm, lò hơi, bẫy hơi,… Đây là môt dòng van thông minh, hoạt động dựa vào áp lực của dòng chảy lưu chất mà không cần sử dụng đến sức người hay điện năng,…Van một chiều chỉ cho dòng lưu chất chảy theo một chiều nhất định và ngăn cản không cho lưu chất di chuyển ngược lại khi ngừng cấp lưu chất qua van và giữ cho áp suất trong đường ống ổn định, tránh tình trạng tụt áp.

Van một chiều hạn chế tình trạng rò rỉ, thất thoát lưu chất trong đường ống ra ngoài và còn không cho phép các khí, hơi, nước,… từ ngoài môi trường xâm nhập vào hệ thống đường ống.

Van một chiều được sử dụng phổ biến cho các môi trường lưu chất khác nhau, nên vật liệu cấu tạo nên van cũng rất đa dạng như: inox, gang, đồng, thép, nhựa,…

Van có kích thước khá đa dạng nên có thể phù hợp với đa dạng các hệ thống đường ống to nhỏ, van một chiều cũng có kiểu kết nối và thiết kế khá đa đạng.

Thông số kỹ thuật van một chiều

• Kích thước: DN15 – DN2000.
• Vật liệu cấu tạo: thép, đồng, inox, gang, nhựa…
• Kiểu kết nối: lắp bích, lắp ren.
• Tiêu chuẩn kết nối: JIS 10K, JIS 20K, BS, PVC, UPVC.
• Nhiệt độ làm việc: -10 – 400 độ C.
• Áp lực làm việc: PN10- PN64.
• Môi trường lưu chất: nước, nước thải, dầu, gas, axit, hóa chất kiềm, khí nén.
• Xuất xứ: hàn quốc, đài loan, trung quốc, malaysia, nhật bản,…
• Bảo hành: 12 tháng, 1 đổi 1 trong vòng 30 ngày.

Cách lắp đặt van một chiều

Van một chiều có ưu điểm lớn là rất dễ vận chuyển và lắp đặt.

Để biết cách lắp đặt van như thế nào, mời các bạn cùng theo dõi các bước hướng dẫn dưới đây:

Bước 1: Chuẩn bị dụng cụ lắp.

Để lắp được van một chiều vào hệ thống đường ống công nghiệp chúng ta cần phải chuẩn bị các dụng cụ và vật tư cần thiết dưới đây để hỗ trợ việc lắp đặt:

Van một chiều: đây là vật tư quan trọng nhất và cần chuẩn bị đầu tiên. Khi có van một chiều rồi chúng ta sẽ dễ dàng xác định được cách lắp đặt và chuẩn bị được các dụng cụ cần thiết để lắp van.

Cờ lê, mỏ lết và tua vít: phải chọn cờ lê, mỏ lết và tua vít phù hợp với kích thước của ốc vít, bulong. Các dụng cụ trên dùng để hỗ trợ vặn chặt các loại ốc, vít, bulong và điều chỉnh các bộ phận nhỏ trên van một chiều.Chuẩn bị băng tan ( nếu van có kiểu kết nối là nối ren ). Gioăng làm kín (nếu là van có kiểu kết nối dạng mặt bích).

Đồng hồ đo lực: dùng để kiểm tra độ chắc chắn, đã đủ chặt chưa của các bulong, ốc, vít.

Dụng cụ cắt ống: cưa cắt ống, dao hoặc kéo.

Máy khoan , máy bắt vít.

Dụng cụ đo nhiệt độ, áp suất: dùng để kiểm tra nhiệt độ, áp suất bên trong hệ thống trước và sau khi lắp van.

Thước đo: dùng để đo, căn chỉnh khoảng cách để cắt đường ống sao cho phù hợp.

Đồ bảo hộ: gang tay, giày, quần áo, kính,… để đảm bảo an toàn trong khi lắp đặt, nhất là lắp đặt ở các môi trường lưu chất là chất hóa học, khí thải, nước thải, chất tẩy rửa,…

Bước 2: Xác định vị trí lắp đặt van một chiều.

Tùy vào hệ thống sử dụng van một chiều sẽ được lắp đặt ở các vị trí phù hợp nhất dịnh, để thực hiện vai trò hướng lưu chất di chuyển theo hướng cố đinh và không cho phép chúng di chuyển ngược lại. Ví dụ vị trí lắp của van trong một số hệ thống thường gặp nhất:

• Đối với hệ thống máy bơm tăng áp: van một chiều có thể lắp đặt được ở cả trước hoặc sau máy bơm, tùy vào nhu cầu của hệ thống.
• Đối với hệ thống máy lọc nước: van một chiều được lắp ở trên đường ống đầu vào của máy lọc.
• Đối với bình nóng lạnh: van được lắp ngay trên phần đường ống cấp nước vào bình.
• Đối với hệ thống đường ống của bồn chứa nước: van một chiều sẽ được lắp vào để ngăn việc nước từ bồn chảy ngược ra khỏi bồn khi bồn đầy nước hoặc ngừng bơm nước vào bồn.
• Với hệ thống bẫy hơi: van một chiều được lắp ngay sau bẫy hơi.
• Trong hệ thống máy khí nén piston: van một chiều sẽ thường được lắp bên trong piston.

Bước 3: Vệ sinh đường ống và van một chiều.

Trước khi tiến hành lắp đặt van, chúng ta cần phải kiểm tra vệ sinh hệ thống đường ống và van một chiều. Đây là một bước vô cùng quan trọng, bởi vì trong hệ thống đường ống có thể chứa bụi bẩn, tạp chất, rác thải trong quá trình hoạt động dài hoặc trong thời gian ngừng hoạt động, còn van mới sẽ có thể dính bụi bẩn trong quá trình vận chuyển.

Những tác nhân trên sẽ ảnh hưởng tới quá trình hoạt động của van khi đi vào hoạt động, có thể ảnh hưởng tới việc đóng mở van, khả năng ngăn dòng chảy duy chuyển ngược, rò rỉ lưu chất hay gây tình trạng tụt áp suất trong hệ thống và một số loại van một chiều sẽ không thể hoạt động trong môi trường có nhiều tạp chất.

Bởi vậy, trước khi lắp đặt các bạn nên lau chùi van sạch sẽ và kiểm tra vệ sinh hệ thống đường ống cẩn thận. để van hoạt động tốt và êm ái hơn.

Bước 4: tiến hành lắp đặt.

Trước khi lắp đặt cần ngắt hết nguồn điện, dừng hoạt động của hệ thống. Van một chiều thường có 2 kiểu kết nối là nối ren và lắp bích, vạy nên ta sẽ chia làm 2 kiểu dưới đây:

Kiểu nối ren: với dạng kết nối này, bạn có thể dùng tay không vặn chắc các khớp ren của đường ống với van lại với nhau, nhớ quấn thêm một lớp băng tan đã chuẩn bị để tang độ kín của khớp nối, tránh tình trạng rò rỉ lưu chất qua khớp ren. Vặn với lực phù hợp, đặt đúng khớp ren để tranh tình trạng lệch khớp ren hay gãy trờn chân ren hay vỡ đường ống.

Kiểu lắp mặt bích: trong trường hợp này, chúng ta cần dùng tới các loại bulong, ốc vít phì hợp để nối mặt bích và đường ống. Cần sử dụng dụng cụ để hỗ trợ siết chặt các bulong, ốc. Dùng gioăng cao su đặt ở giữa mặt kết nối của mặt bích và đường ống để tăng khả năng làm kín, giảm va đập giữa phần mặt bích của van và đường ống, giảm tiếng ồn trong quá trình hệ thống hoạt động.

Với kiểu lắp này cần kiểm tra cẩn thận độ chắc của bulong, ốc vít cẩn thận, tranh tình trạng lỏng lẻo làm ảnh hưởng tới quá trình hoạt động của hệ thống và nguy hiểm nếu sử dụng trong môi trường có áp suất cao hay lưu chất là các loại hóa chất, chất tẩy rửa,…

Bước 5: kiểm tra và vận hành thử.

Sau khi lắp đặt xong, cần cho van vận hành thử để xem van một chiều hoạt động có ổn định không, van đã lắp đúng chiều chưa, mối nối có bị hở không, lưu chất có rò rit ra bên ngoài không,… Và cả sau khi ngừng hoạt động, kiểm tra xem lưu chất có bị chảy ngược lại hay là không, áp suất bên trong đường ống có ổn định không,..

Nếu thấy mọi thứ ổn định, van hoạt động êm ái, đĩa van đóng mở tốt thì có thể đưa vào vận hành. Còn nếu thấy có vấn đề cần ngưng vận hành và tiến hành kiểm tra, tìm vị trí đang bị lỗi để khắc phục, tránh tình trạng cẩu thả không kiểm tra dẫn tới các sự cố hỏng hóc hay nguy hiểm không mong muốn.

Trên đây là toàn bộ các bước để lắp đặt van một chiều.

Các lưu ý khi lắp đặt và sử dụng van một chiều

Để đảm bảo cho quá trình lắp đặt và hoạt động của van một chiều ổn định, chính xác và bền bỉ, các bạn cần lưu ý một số vấn đề sau:

Đối với quá trình lắp đặt

Chọn mua sản phẩm ở các công ty, đơn vị phân phối uy tín, có chứng nhận sản chất lượng đảm bảo. Để tránh ảnh hưởng hiệu suất làm việc của hệ thống, cho phí hay sức khỏe, tính mạng con người đối với các hệ thống có áp suất , nhiệt cao và môi trường lưu chất nguy hiểm.

Kiểm tra kích thước, nhiệt độ làm việc, áp suất hệ thống cần sử dụng van trước khi mua van một chiều để tránh mua sai kinh thước hay không đáp ứng được nhu cầu hệ thống.

Luôn phải cẩn thận trong quá trình vệ sinh đường ống và van trước khi lắp đặt, tránh ảnh hưởng tới khả năng vận hành và tuổi thọ của van.

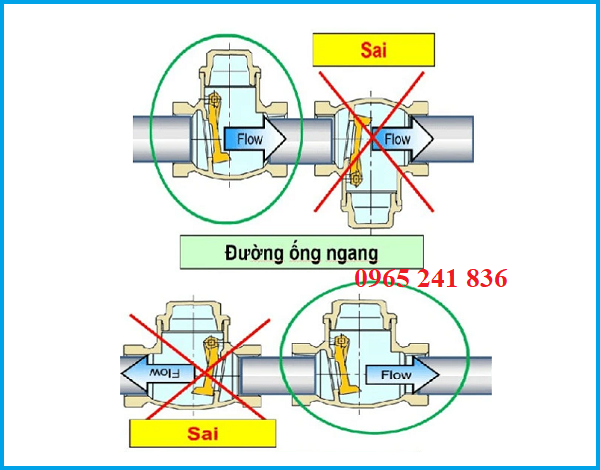

Xác định đúng vị trí và chiều lắp của van trong các hệ thống khác nhau.

Cần sử dụng giăng làm kín hoặc băn tan dể tang dộ kín của các mối nối. hạn chế tình trạng hở làm rò rỉ lưu chất.

Sau khi lắp đặt xong, bắt buộc phải cho vận hành thử để kiểm tra độ an toàn, sử dụng đồng hồ đo lực để kiểm tra độ chặt của bulong, ốc vít. Dùng các dụng cụ đo nhiệt và áp suát để kiểm tra áp suất nhiệt độ trong hệ thống trước khi lắp và sau khi vận hành có ổn định hay không. Kiểm tra quá trình hoạt động có rò rit lưu chất không, lưu chất có di chuyển ngược lại khi ngắt dòng lưu chất.

Đối với quá trình sử dụng

Cần sử dụng van đúng cách: tránh tình trạng làm việc quá tải, nhiệt độ, áp suất qua giới hạn cho phép của van gây ra các sự cố đáng tiếc và giảm tuổi thọ của chúng.

Tiến hành bảo trì, bảo dưỡng van và hệ thống đường ống định kỳ theo quy đinh, nhu cầu cảu từng loại van một chiều, giúp kéo dài tuổi thọ và sự ổn định trong quá trình sử dụng. bảo trì thường xuyên có thể phát hiện kịp thời những vấn đề từ các bộ phận của van nếu có hư hỏng để thay thế, sửa chữa ngay.

Trên đây là toàn bộ bài viết về cách lắp đặt van một chiều mà chúng tôi cung cấp. hy vong chúng giúp các bạn hiểu rõ hơn và nắm bắt được cách lắp đặt cũng như những điều cần chú ý trong quá trình lắp đặt van một chiều.
