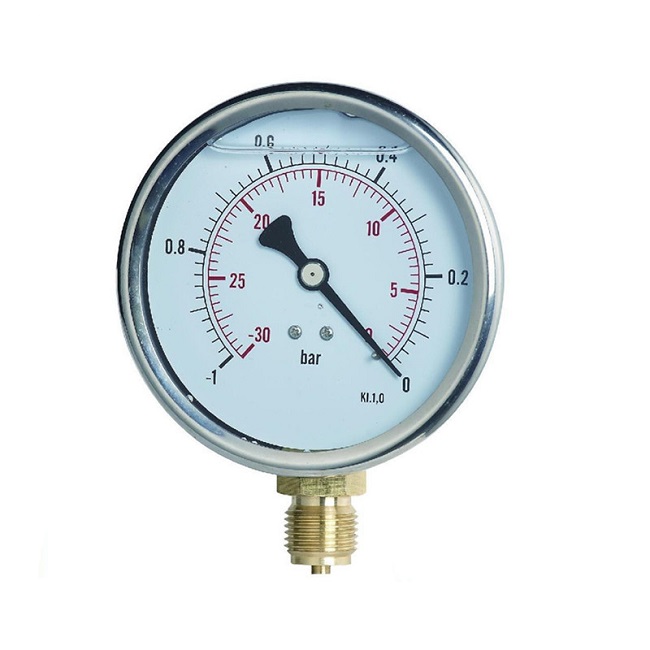

Đồng hồ đo áp suất âm - Chân không

dong-ho-do-ap-suat-am-chan-khong - ảnh nhỏ  1
Đồng hồ đo áp suất âm - Chân không

Đồng hồ đo áp suất âm - Chân không

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Đường kính mặt: 63mm, 75mm, 100mm, 150mm
  • Kiểu ren kết nối: 1/2", 1/4“, 3/8'', 3/4", 1’’, 1.1/4
  • Chất liệu đồng hồ: inox 304, 316, thép, đồng...
  • Loại đồng hồ: không dầu và có dầu
  • Kiểu kết nối: chân đứng, chân sau
  • Nhiệt độ hoạt động:  -20°C đến +60°C
  • Dải đo áp suất: -1/0 bar, -1/0,6 bar, -1/1,5 bar, -1/3 bar, -1/5 bar, -1/9 bar, -1/15 bar...
  • Môi trường làm việc: chân không, nhiệt độ âm,...
  • Xuất xứ: Hàn Quốc, Đài Loan, Đức, Trung Quốc, G7,...
  • Bảo hành: 12 tháng

Lượt xem: 60082

Đánh giá 1 lượt đánh giá

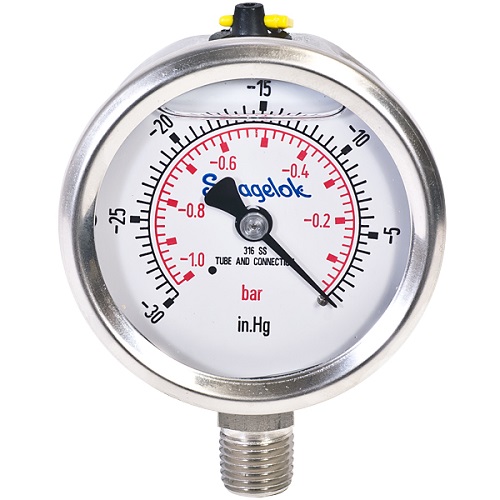

1.Đồng hồ đo áp suất âm là gì?

 Đồng hồ đo áp suất âm còn gọi đồng hồ đo áp suất chân không(đồng hồ hút ngược) là một thiết bị được sử dụng để đo áp suất chân không trong các hệ thống và kim sẽ đi ngược lại chiều các đồng hồ áp bình thường với giá trị áp ban đầu và giá max bằng 0. Đồng hồ đo áp suất chân không sử dụng chủ yếu làm việc trong các hệ thống, môi trường có áp suất bé hơn không ứng dụng vào các hệ thống máy hút chân không, các hệ thống làm lạnh, quạt hút,... Đồng hồ đo áp chân không không chỉ đo áp suất âm mà còn đo các áp như -1 đến 0 bar, -100 mbar đến 0 mbar, -0.1 đến 0 MPa,...

 Đồng hồ đo áp suất âm có cấu tạo đơn giản được làm bằng các chất liệu như vỏ inox chân đồng, toàn thân inox, vỏ thép,... với nhiều loại đồng hồ áp âm như lắp ren, lắp bích, mặt dầu, có màng,... phù hợp lắp đặt cho nhiều hệ thống đường ống. Đồng hồ đo áp suất âm được chúng tôi nhập khẩu trực tiếp từ nhiều nước lớn trên thế giới như Hàn Quốc, Đài Loan, Đức, Trung Quốc, Châu Âu... với nhiều kích cỡ chân lắp và đường kính mặt khác nhau, cùng với chất lượng và giá thành tốt nhất thị trường Việt Nam hiện nay.

dong_ho_do_ap_suat_am_2

Các tên gọi khác của đồng hồ đo áp suất âm:

  • Đồng hồ đo áp suất chân không
  • Đồng hồ áp suất chân không
  • Đồng hồ hút ngược
  • Đồng hồ áp âm
  • Đồng hồ đo áp suất ngược

2.Thông số kỹ thuật đồng hồ đo áp suất âm

  • Đường kính mặt: 63mm, 75mm, 100mm, 150mm
  • Kiểu ren kết nối: 1/2", 1/4“, 3/8'', 3/4", 1’’, 1.1/4
  • Sai số theo từng loại: mặt 63 sai số 1%, mặt 100 sai số 1,6%
  • Chất liệu vỏ đồng hồ: inox 304, 316, thép,...
  • Chất liệu chân ren kết nối: inox 316L, 304, đồng
  • Loại đồng hồ: không dầu và có dầu.
  • Chất liệu mặt đồng hồ: nhựa hoặc thủy tinh trong suốt
  • Kiểu đồng hồ: đồng hồ áp suất ống bourdon
  • Kiểu kết nối: chân đứng, chân sau
  • Đơn vị đo áp suất: bar, mbar, Pa, Kpa, Mpa, Psi, Kg/cm2
  • Nhiệt độ chân ren chịu được: max 100°C
  • Nhiệt độ hoạt động:  -20°C đến +60°C
  • Dải đo áp suất: -1/0 bar, -1/0,6 bar, -1/1,5 bar, -1/3 bar, -1/5 bar, -1/9 bar, -1/15 bar...
  • Môi trường làm việc: chân không, nhiệt độ âm,...
  • Xuất xứ: Hàn Quốc, Đài Loan, Đức, Trung Quốc, G7,...
  • Bảo hành: 12 tháng

2.1.Đồng hồ đo áp suất âm lắp ren

2.2.Đồng hồ đo áp suất âm lắp bích

3.Cấu tạo và nguyên lý hoạt động đồng hồ đo áp suất âm

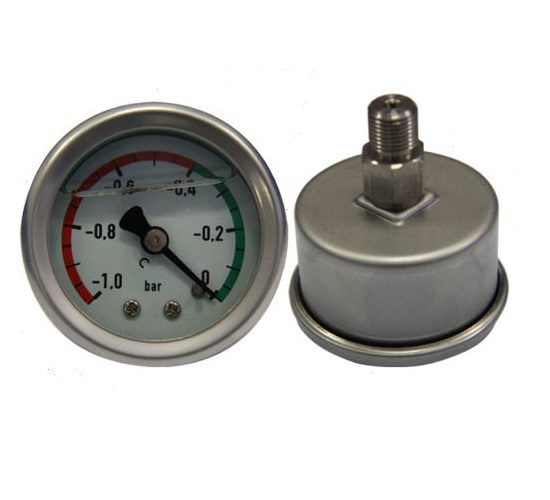

3.1.Cấu tạo đồng hồ đo áp suất âm

Thân đồng hồ áp âm:

  • Vỏ đồng hồ áp thường làm bằng chất liệu inox, thép
  • Mặt đồng hồ áp: mặt trong gồm các thông số áp, mặt ngoài dùng để bảo vệ mặt trong thường được làm bằng nhựa, thủy tinh tron suốt,..
  • Kim chỉ dùng để chỉ để vị trí áp mà hệ thống đang hoạt động
  • Bộ truyền động các trục, bánh răng, để chuyển động kim
  • Ống Bourdon để đo áp và truyền đến bộ truyền động

dong_ho_do_ap_suat_am_1

Chân kết nối:

  • Chân lắp thường là kiều ren hoặc bích làm bằng chất liệu đồng hoặc inox
  • Ống dẫn để dẫn lưu chất áp suất lên bộ truyền động
  • Bulong ốc vít đối với loại lắp bích

Ngoài ra, đồng hồ đo áp suất âm còn có các dạng khác như đồng hồ đo áp suất âm dạng mạng, đồng hồ đo áp suất âm mặt có dầu, đồng hồ đo áp suất âm có vành.

3.2.Nguyên lý hoạt động đồng hồ đo áp suất âm

Quý khách có thể tham khảo nguyên lý hoạt động của đồng hồ đo áp suất âm tại: đồng hồ đo áp suất.

4.Phân loại đồng hồ đo áp suất âm

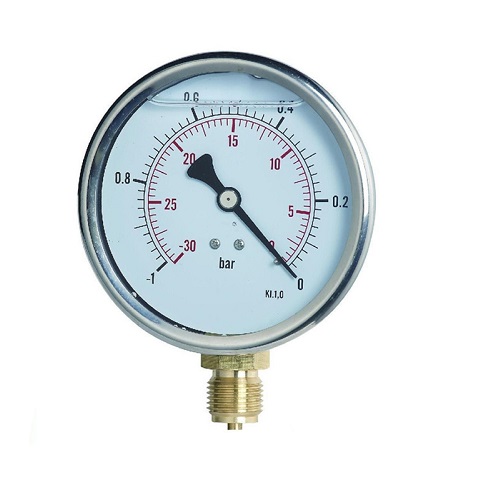

4.1.Đồng hồ đo áp suất âm có dầu

Đồng hồ đo áp suất âm có dầu là loại đồng hồ có dầu trong mặt hiển thị làm việc tốt trong các môi trường có độ rung lắc cao và giúp kim hoạt động ổn định không bị rơi hoặc hư hỏng.

dong_ho_do_ap_suat_am_co_dau

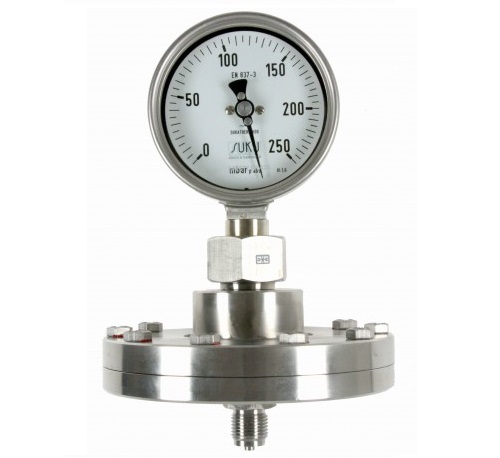

4.2.Đồng hồ đo áp suất âm dạng màng

Đồng hồ đo áp suất âm dạng màng là dạng có màng ở bộ phần truyền dẫn làm việc với môi trường có các chất cặn bẩn, đặc sệt, giúp các chất không đi lên đồng hồ gây hỏng đồng hồ đo áp.

dong_ho_do_ap_suat_am_dang_mang

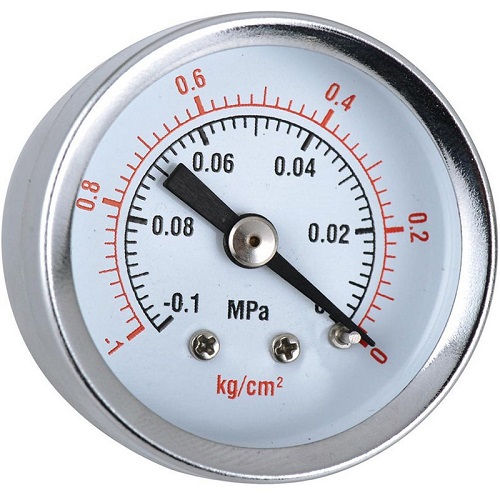

4.3.Đồng hồ đo áp suất âm chân sau

dong_ho_do_ap_suat_am_chan_sau

4.4.Đồng hồ đo áp suất âm chân đứng

dong_ho_do_ap_suat_am_chan_dung

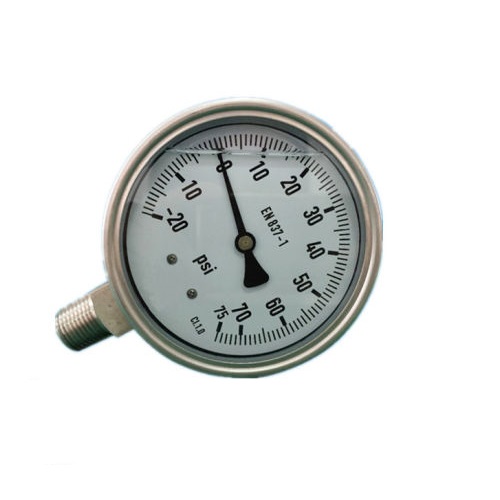

4.5.Đồng hồ đo áp suất âm toàn thân inox

dong_ho_do_ap_suat_am_toan_than_inox

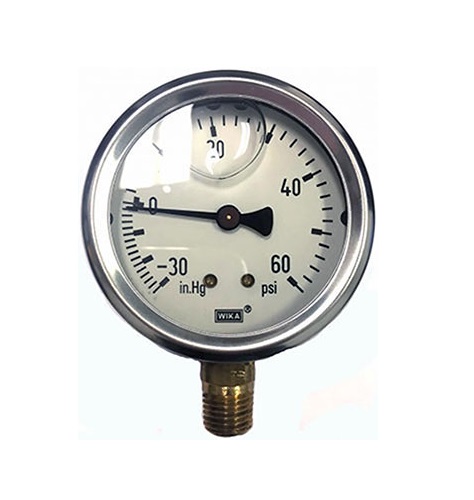

4.6.Đồng hồ đo áp suất âm vỏ inox chân đồng

dong_ho_do_ap_suat_am_vo_inox_chan_dong

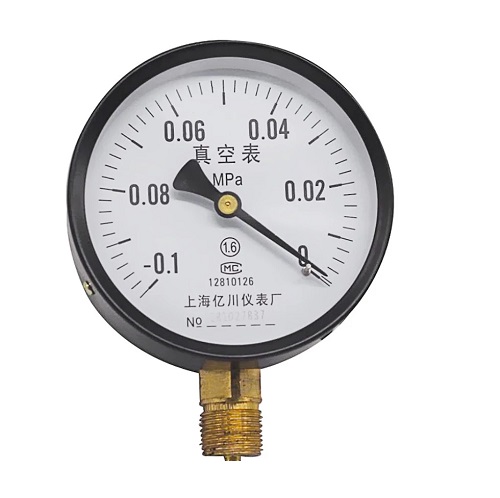

4.7.Đồng hồ đo áp suất âm vỏ thép chân đồng

dong_ho_do_ap_suat_am_vo_thep_chan_dong

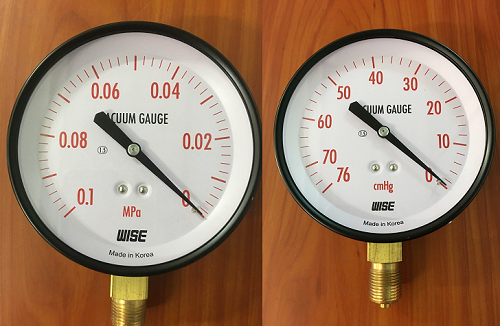

4.8.Đồng hồ đo áp suất âm Wise - Hàn Quốc

dong_ho_do_ap_suat_am_wise

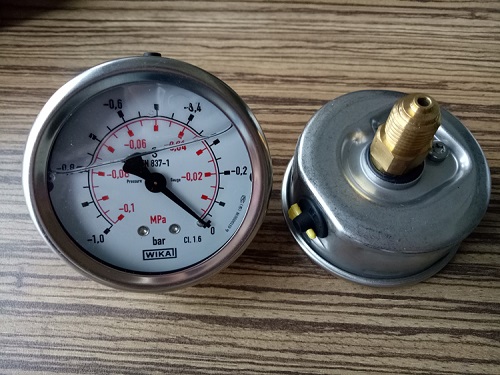

4.9.Đồng hồ đo áp suất âm Wika - Đức

dong_ho_do_ap_suat_am_wika

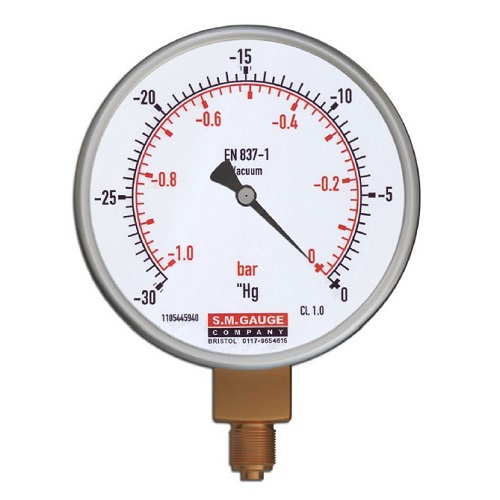

4.10.Đồng hồ đo áp suất âm Trung Quốc

dong_ho_do_ap_suat_am_trung_quoc

5.Ứng dụng đồng hồ đo áp suất âm

   Đồng hồ đo áp suất âm được ứng dụng rộng rãi trong nhiều hệ thống thiết bị chân không, bơm hút chân không và thường được sử dụng để gia công kim loại như vàng, bạc, đồng,... sử dụng trong các ngành chể biến thực phẩm, dược phẩm, công nghệ chế tạo cơ khí, điển tử,... ứng dụng trong các máy hút chân không, các hệ thống làm lạnh, quạt hút,... và nhiều các ứng dụng khác có liên quan đến sản phẩm.

   Đồng hồ đo áp suất âm là loại thiết bị quan trọng giúp người vận hành dễ dàng kiểm tra, giám sát các áp suất bên trong hệ thống phù hợp trong công nghệ sản xuất và phù hợp dùng để đo áp suất thấp hơn áp suất của khí quyển.

6.Ưu điểm và nhược điểm đồng hồ đo áp suất âm

6.1.Ưu điểm đồng hồ đo áp suất âm

   Do thiết kế và hoạt động trong môi trường khá đặc biệt nên đồng hồ đo áp suất âm có nhiều ưu điểm nổi trội khi sử dụng trong môi trường chân không hay các môi trường áp âm như:

  • Dùng được trong môi trường áp âm, môi trường chân không
  • Đa dạng về các mức áp sử dụng phù hợp với nhiều hệ thống
  • Có nhiều kích cỡ chân lắp, đường kính mặt và chất liệu đồng hồ
  • Sai số thấp, đo áp suất có tỉ lệ chính xác cao
  • Dễ dàng lắp đặt, thay thế và bảo dưỡng đồng hồ áp âm
  • Xuất xứ chính hãng, chất lượng cao, giá thành rẻ

6.2.Nhược điểm đồng hồ đo áp suất âm

   Đồng hồ đo áp suất âm có khá ít nhược điểm, sản phẩm chỉ có một vài nhược điểm nhỏ như không thể sử dụng đối các mức áp suất thông thường và giá thành của đồng hồ cũng cao hơn các loại đồng hồ đo áp suất thông thường.

7.Báo giá đồng hồ đo áp suất âm

   Đồng hồ đo áp suất âm có nhiều loại vì thế giá thành của đồng hồ cũng tuân theo các thông số như kích cỡ chân lắp, đường kính mặt, chất liệu đồng hồ áp, các dãi áp, nhiệt độ, tiêu chuẩn đồng hồ áp âm, hãng sản xuất và nước sản xuất đồng hồ. Quý khách hàng nên cung cấp đầy đủ các thông tin trên cho chúng tôi hoặc gửi model của đồng hồ đo áp âm mà quý khách đang sử dụng để được chúng tôi tư vấn và nhận báo giá đồng hồ đo áp suất âm
