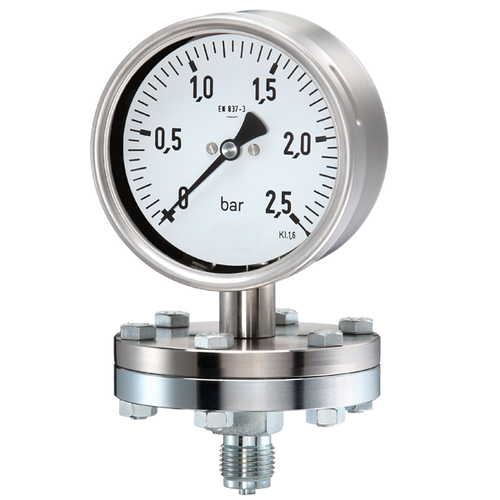

Đồng hồ đo áp suất dạng màng

dong-ho-do-ap-suat-dang-mang - ảnh nhỏ  1
Đồng hồ đo áp suất dạng màng

Đồng hồ đo áp suất dạng màng

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Đường kính mặt: D50, D63, D75, D100, D150,...
  • Kích thước chân lắp: 1/2'', 1/4'', 3/8'', 3/4", 1’’, 1.1/4 ‘’,...
  • Chất liệu cấu tạo: inox 304, 316, vỏ thép chân đồng, vỏ inox chân đồng,..
  • Kiểu đồng hồ áp: chân đứng, chân sau, chân đứng có vành, chân sau có vành,...
  • Dạng đồng hồ áp: có màng chân
  • Áp lực làm việc: 10bar, 16bar, 25bar, 40bar,...
  • Môi trường làm việc: dung dịch, nước, khí hơi, các hóa chất,...
  • Xuất sứ: Hàn Quốc, Đài Loan, Đức, G7, Nhật Bản, Trung Quốc,...
  • Bảo hành: 12 tháng

Lượt xem: 80143

Đánh giá 1 lượt đánh giá

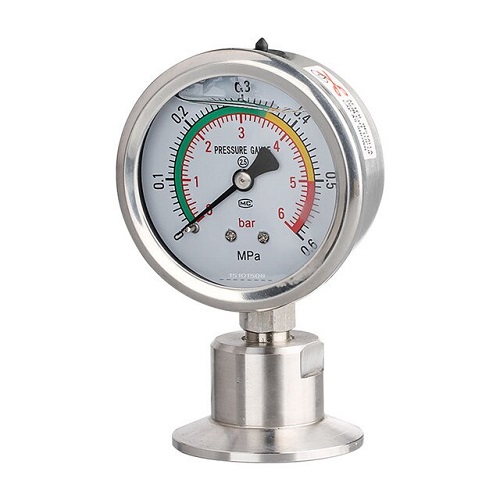

1.Đồng hồ đo áp suất dạng màng là gì?

Đồng hồ đo áp suất dạng màng hay đồng hồ áp suất màng là loại đồng hồ áp có phần màng nằm ở chân lắp đặt với các hệ thống. thiết bị có nhiệm vụ ngăn các loại chất rắn, dịch nhầy, những chất kết dính, đặc sệt đi vào đồng hồ giúp bảo vệ đồng hồ và hiển thị các mức áp chuẩn nhất. Đồng hồ áp suất dạng màng đặc biệt ở điểm là phần màng có thể tháo lắp để vệ sinh, làm sạch các chất bám lại trên màng rồi có thể lắp đặt vào sử dụng bình thường.Đồng hồ đo áp suất dạng màng làm việc phù hợp với các moi trường hóa chất, các lưu chất dễ kết tinh, đóng cục, đặc làm việc được trong các môi trường có tính ăn mòn vì thế đồng hồ áp dạng màng thường được ứng dụng rộng rãi trong nhiều hệ thống, thiết bị phổ biến hiện nay.

Đồng hồ đo áp suất dạng màng có nhiều loại với các kích cỡ từ bé đến lớn và được làm bằng các chất liệu như toàn thân inox, vỏ inox chân đồng, vỏ thép chân đồng,... được sản xuất từ các hãng lớn như Wise - Hàn Quốc, Wika - Đức, Trung Quốc, Đài Loan, Nhật Bản, G7,... với đầy đủ giấy tờ, chứng chỉ chất lượng và đặc biệt được bán lẻ và phân phối với giá thành rẻ nhất hiện nay.

dong_ho_do_ap_suat_dang_mang_1

Để biết thêm thông tin chi tiết hoặc nhận báo giá về sản phẩm vui lòng liên hệ 0965.241.836(có zalo) hoặc gửi mọi thông tin về email congnghiepgroup@gmail.com .

2.Thông số kỹ thuật đồng hồ đo áp suất dạng màng

  • Đường kính mặt: D50, D63, D75, D100, D150,...
  • Kích thước chân lắp: 1/2'', 1/4'', 3/8'', 3/4", 1’’, 1.1/4 ‘’,...
  • Chất liệu cấu tạo: inox 304, 316, vỏ thép chân đồng, vỏ inox chân đồng,..
  • Kiểu đồng hồ áp: chân đứng, chân sau, chân đứng có vành, chân sau có vành,...
  • Dạng đồng hồ áp: có màng chân
  • Kiểu lắp: chân ren, lắp bích
  • Dải đo áp suất : 0 ~ 1000 Kgf/cm2, -76, 0 ~ 2, 4, 6, 10, 15,  ... 350; -76cmHg
  • Các đơn vị đo: Mpa, Kpa, psi, cmHg, kgf/cm2, Bar
  • Áp lực làm việc: 10bar, 16bar, 25bar, 40bar,...
  • Môi trường làm việc: dung dịch, nước, khí hơi, các hóa chất,...
  • Hãng sản xuất:  Wise, wika, kk gause,...
  • Xuất sứ: Hàn Quốc, Đài Loan, Đức, G7, Nhật Bản, Trung Quốc,...
  • Bảo hành: 12 tháng

3.Cấu tạo và nguyên lý hoạt động đồng hồ đo áp suất dạng màng

3.1.Cấu tạo đồng hồ đo áp suất dạng màng

  • Ống Bourdon: bộ phận cảm biến, giúp nhận biết áp suất
  • Màng ngăn cách: giữ lại các chất dạng rắn
  • Bộ truyền động: các trục, bánh răng nằm trong đồng hồ
  • Mặt hiển thị: gồm các áp suất hiển thị trên mặt
  • Kim đồng hồ: chỉ ra đang ở áp bao nhiêu
  • Vỏ đồng hồ: bao bọc các bộ phận bên trong
  • Kính quan sát: nằm trên mặt đồng hồ áp, có thể có dầu hoặc không

cau_tao_dong_ho_do_ap_suat_dang_mang

3.2.Nguyên lý hoạt động đồng hồ đo áp suất dạng màng

Đồng hồ đo áp suất có màngnguyên lý hoạt động là khi các lưu chất lưu thông qua hệ thống các lưu chất sẽ được đưa vào đồng hồ áp đi qua màng ngăn và sẽ ngăn lại các lưu chất rắn, sau đấy sẽ được đẩy lên ống Bourdon làm giãn nở và truyền đến các trục, làm các trục và bánh răng chuyển động khiến kim dịch chuyển đến áp suất bằng hoặc xấp xỉ bằng áp suất của hệ thống. Điều này giúp người vận hành kiểm tra, kiểm soát được cái áp suất của hệ thống và thiết bị,...

Tìm hiểu thêm nguyên lý làm việc đồng hồ đo áp suất có màng tại: Đồng hồ đo áp suất.

4.Phân loại đồng hồ đo áp suất dạng màng

4.1.Đồng hồ đo áp suất toàn thân inox dạng màng

dong_ho_do_ap_suat_dang_mang_toan_than_inox

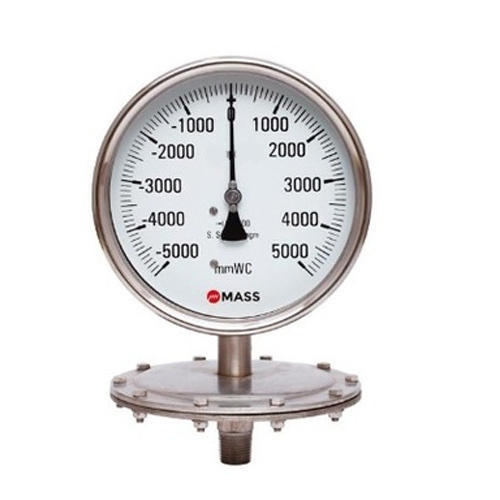

4.2.Đồng hồ đo áp suất đo áp âm dạng màng

dong_ho_do_ap_suat_am_dang_mang

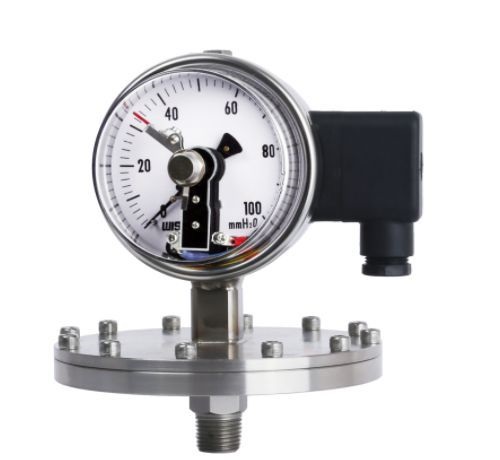

4.3.Đồng hồ đo áp suất 3 kim dạng màng

dong_ho_do_ap_suat_dang_mang_3_kim

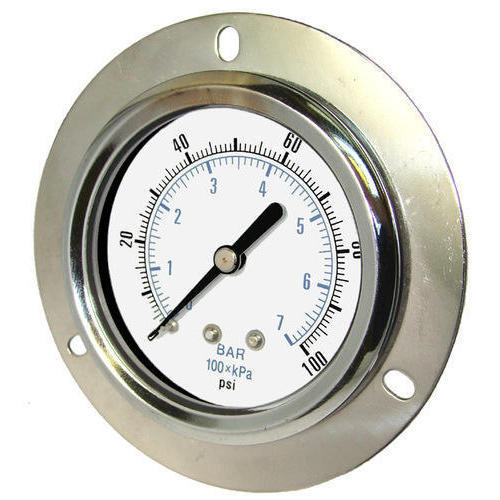

4.4.Đồng hồ đo áp suất có vành dạng màng

dong_ho_do_ap_suat_dang_mang_co_vanh

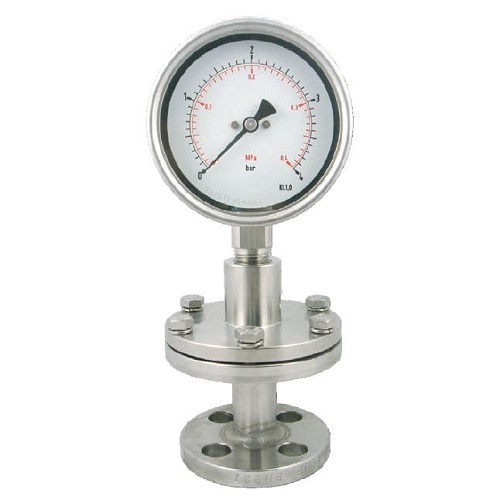

4.5.Đồng hồ đo áp suất lắp bích dạng màng

dong_ho_do_ap_suat_dang_mang_lap_bich

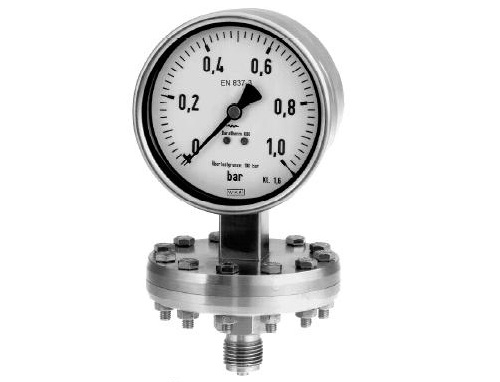

4.6.Đồng hồ đo áp suất chân ren dạng màng

dong_ho_do_ap_suat_dang_mang_chan_ren

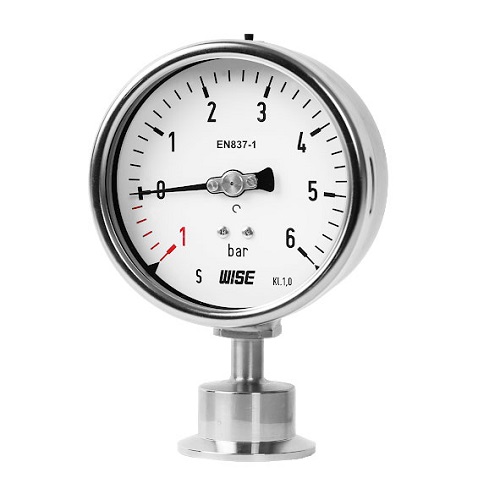

4.7.Đồng hồ đo áp suất dạng màng Wise - Hàn Quốc

dong_ho_do_ap_suat_dang_mang_wise_han_quoc

4.8.Đồng hồ đo áp suất dạng màng Wika - Đức

dong_ho_do_ap_suat_dang_mang_wika_duc

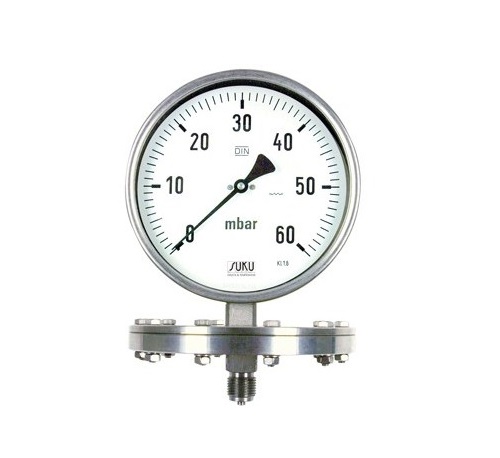

4.9.Đồng hồ đo áp suất dạng màng Trung Quốc

dong_ho_do_ap_suat_dang_mang_trung_quoc

5.Ứng dụng đồng hồ đo áp suất dạng màng

  • Ứng dụng đồng hồ đo áp suất dạng màng thường được ứng dụng trong các nhà máy xử lý nước, hóa chất, dung dịch,...
  • Đồng hồ đo áp suất dạng màng ứng dụng trong các khu công nghiệp, các hệ thống dân sinh, các trung cư cao tầng, trường học,...
  • Đồng hồ đo áp suất dạng màng ứng dụng trong lĩnh vực sản xuất, chế biến, các nhà máy sản xuất nước giải khát, bia, sửa,...
  • Ứng dụng đồng hồ đo áp suất dạng màng trong các hệ thống đo áp suất hơi, khí nén các hệ thống có chất kết tủa, chất cặn lưu đọng,...
  • Ứng dụng đồng hồ đo áp suất dạng màng dùng trong hệ thống sản xuất nông nghiệp, chăn nuôi, tưới tiêu, sản xuất,... và nhiều ứng dụng khác liên quan.

dong_ho_do_ap_suat_dang_mang_2

6.Những ưu điểm đồng hồ đo áp suất dạng màng

  • Đồng hồ đo áp suất dạng màng có màng nên làm việc với các lưu chất có cặn, chất kết tinh, khiến các chất bám vào màng,..
  • Đồng hồ đo áp suất dạng màng làm việc phù hợp với các môi trường có tính ăn mòn, có áp lực lớn,...
  • Có nhiều mẫu mã, kích cỡ, chất liệu và xuất xứ
  • Giúp người vận hành dễ dàng nắm bắt các thông số hoạt động của hệ thống
  • Sản phẩm chính hãng, chất lượng cao, giá thành tốt nhất thị trường

7.Báo giá đồng hồ đo áp suất dạng màng

Đồng hồ đo áp suất dạng màng được phân ra làm thành nhiều giá thành khác nhau và sẽ phụ thuộc từng loại đồng hồ áp màng khác nhau như kích cỡ chân, đường kính mặt, dải đo áp suất, chất liệu, xuất xứ, kiểu loại, mẫu mã,... Qúy khách hàng cần kiểm tra đầy đủ hệ thống của mình để chọn loại đồng hồ đo áp suất dạng màng phù hợp nhất đối với hệ thống, thiết bị của mình.

Tham khảo thêm nhiều loại đồng hồ đo áp suất khác tại: vanhanoi.com.
