Sự khác biệt giữa van điều khiển điện và van điều khiển khí nén

Lượt xem: 8963

Đánh giá

Sự khác biệt giữa van điều khiển điện và van điều khiển khí nén là gì? Cùng chúng tôi tìm hiểu ngay tại bài viết dưới đây bạn nhé.

Sự khác biệt giữa van điều khiển điện và van điều khiển khí nén

Hiện nay các dòng van điều khiển điện và van điều khiển khí nén được sử dụng rộng rãi và phổ biến trong nhiều hệ thống, thiết bị và được dùng trong nhiều lĩnh vực. Tuy nhiên thì vẫn còn nhiều quý khách hàng chưa phân biệt được sự khác nhau giữa hai dòng sản phẩm này, cùng chúng tôi tìm hiểu ngay sự khác biệt giữa van điều khiển điện và van điều khiển khí nén dưới đây bạn nhé.

Bảng so sánh van điều khiển điện và van điều khiển khí nén

Van điều khiển điệnVan điều khiển khí nén
  • Kích cỡ: DN15 đến DN500
  • Dạng van: van bướm, van bi, van cổng, van cầu
  • Chất liệu: gang, inox, nhựa, thép
  • Dạng điều khiển: điện
  • Điện áp hoạt động: 24V, 110V, 220V, 380V
  • Dạng đầu điện: ON/OFF, tuyến tính
  • Nhiệt độ làm việc: -10 độ C đến 250 độ C
  • Áp lực làm việc: 16 bar, 25 bar, 40 bar
  • Môi trường sử dụng: nước, khí hơi, dung dịch, hóa chất.
  • Ứng dụng: lắp đặt cho hệ thống điện, tủ điện, dùng khu công nghiệp, dân sinh,…
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu âu.
  • Bảo hành: 12 tháng.
  • Kích thước: DN15 đến DN500
  • Dạng van: van bi, van cổng, van bướm, van cầu
  • Vật liệu: inox 304, inox 316, nhựa UPVC, gang, thép
  • Dạng điều khiển: khí nén
  • Áp khí hoạt động: 6 – 8 bar
  • Dạng đầu khí: tác động đơn, tác động kép
  • Nhiệt độ hoạt động: max 300 độ C
  • Áp lực hoạt động: PN16, PN25, PN40
  • Môi trường hoạt động: khí hơi nóng, nước, lưu chất lỏng, dung dịch, hóa chất.
  • Ứng dụng: lắp hệ thống khí nén, máy khí nén, hệ thống sử dụng khí nén điều khiển tự động…
  • Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản.
  • Bảo hành: 12 tháng.

Van điều khiển điện

Van điều khiển điện là gì?

Van điều khiển điện là dạng được điều khiển đóng mở bằng thiết bị truyền động motor điện được lắp đặt trên thân van. Dạng van này cần phải có nguồn điện áp 24V, 110V, 220V hay 380V để giúp van động. Van điều khiển điện dùng kết hợp tốt với các thiết bị, hệ thống tủ điện giúp người vận hành có thể kết hợp điều khiển đóng mở van và cài đặt van theo hoạt động của các hệ thống.

Cấu tạo van điều khiển điện

Van điều khiển điện có cấu tạo hiện đại với các bộ phận:

  • Vỏ ngoài được làm bằng hợp kim hoặc nhựa cao cấp dùng để bảo vệ các bộ phận bên trong. Trên vỏ gồm các thông số, đầu hiển thị trạng thái đóng mở và lục lăng cơ bằng kim loại.
  • Bộ tụ nguồn là nơi cấp nguồn điện để đầu điều khiển hoạt động, bộ tụ nguồn thường có các dạng điện áp 24V, 220V, hoặc 380V.
  • Điểm đấu nối nguồn và tín hiệu là điểm để đấu nối dây đóng mở van và các dây tín hiệu đèn, tín hiệu phản hồi hay tín hiệu tuyến tính.
  • Bánh răng trục nối dùng để chuyển động giúp van đóng mở.
  • Phần cốt kết nối với van thường có dạng cạnh khế.
  • Phần thân van gồm nhiều loại như van bi, van bướm, van cầu, van cổng, van dao và đều có tán trục kết nối với đầu điện.

Van điều khiển điện thường có 2 dạng:

Nguyên lý hoạt động van điều khiển điện

Van điều khiển điện có nguyên lý hoạt động đơn giản, dựa vào nguồn điện cấp vào đầu điều khiển để khiến van đóng hoặc mở.

Yêu cầu quan trọng cần nguồn điện, sau đấy đấu nối dây dẫn đóng hoặc mở theo bảng hướng dẫn.

Khi cấp nguồn vào dây mở, lúc này motor sẽ quay trục và làm chuyển động cạnh khế có chứa trục van. Đầu motor sẽ quay từ từ làm trục van quay theo khiến đĩa van dần mở. Khi chạy hết hành trình cài đặt, đầu motor ngưng lại, van được mở ra.

Ngược lại khi cấp nguồn vào dây đóng, đầu điện sẽ hoạt động ngược lại khiến đĩa quay về vị trí ban đầu, van được đóng lại.

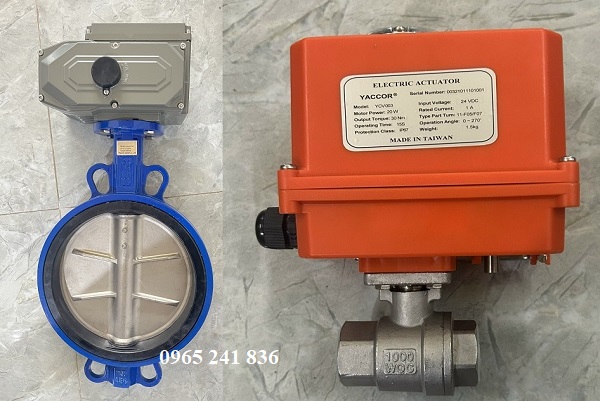

Hình ảnh van điều khiển điện

van điều khiển điện 24V, 220V

Van điều khiển khí nén

Van điều khiển khí nén là gì?

Van điều khiển khí nén là loại van dùng đầu truyền động khí nén để giúp van dễ dàng đóng hoặc mở. Bằng cách cấp khí nén vào điều khiển, khí nén sẽ chuyển động các piston tạo thành cơ năng khiến piston chuyển động làm trục van xoay và khiến van đóng hoặc mở một cách tự động.

Cấu tạo van điều khiển khí nén

Van điều khiển khí nén có cấu tạo gồm các bộ phận chính:

  • Vỏ ngoài đầu điều khiển khí nén làm bằng hợp kim nhôm cao cấp bên ngoài có lỗ cấp khí và điểm kết nối với van điện từ. Trên đầu điều khiển khí nén gồm bộ đóng mở on/off và có thể dùng để lắp đặt limit switch box hoặc bộ điều khiển tuyến tính.
  • Piston có dạng bánh răng nằm bên trong đầu khí nén.
  • Trục đóng mở kết nối với bánh răng piston.
  • Cạnh khế kết nối với thân van.
  • Lò xo đàn hồi đối với dạng tác động đơn.
  • Thân van điều khiển nhiều loại van bướm van bi, van cầu, van dao, van cổng và có kết nối với đầu khí nén dễ dàng.

Van điều khiển khí nén thường có 2 dạng:

  • Van bi điều khiển khí nén
  • Van bướm điều khiển khí nén
  • Van điều khiển khí nén tác động đơn
  • Van điều khiển khí nén tác động kép

Nguyên lý hoạt động van điều khiển khí nén

Van điều khiển khí nén có nguyên lý hoạt động đơn giản, đầu điều khiển khí nén sẽ gồm 2 lỗ cấp khí, lỗ cấp khí mở và lỗ cấp khí đóng. Khi cấp khí vào lỗ mở, khí nén sẽ tác động vào piston làm chúng chuyển động xoay và đẩy trục van xoay theo đồng thời làm đĩa van chuyển động theo chiều mở, van mở. Khi cấp khí vào lỗ đóng của đầu điều khiển các piston sẽ được đẩy ngược ra và trục chuyển động ngược lại khiến van đóng.

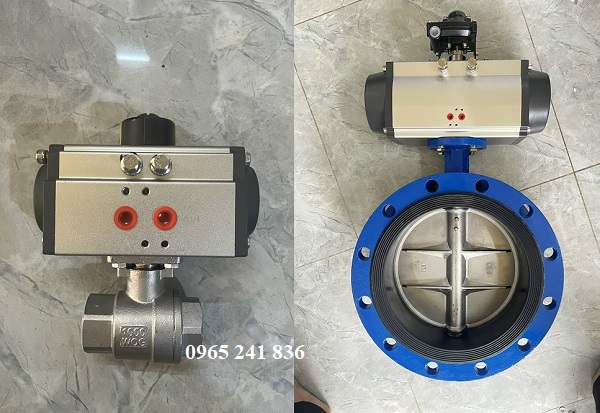

Hình ảnh van điều khiển khí nén

van điều khiển khí nén

Trên đây là toàn bộ thông tin về bài viết sự khác biệt giữa van điều khiển điện và van điều khiển khí nén mà chúng tôi muốn chia sẽ đến toàn bộ quý khách hàng. Mong rằng bài viết trên sẽ giúp các bạn hiểu rõ hơn về 2 dòng van điều trên. Cảm ơn các bạn đã theo dõi bài viết.

Nếu có bất kỳ thắc mắc gì cần giải đáp về các dòng van điều khiển, van công nghiệp vui lòng liên hệ với chúng tôi để nhận được tư vấn miễn phí ngay nhé.

Nguồn: vanhanoi.com.
