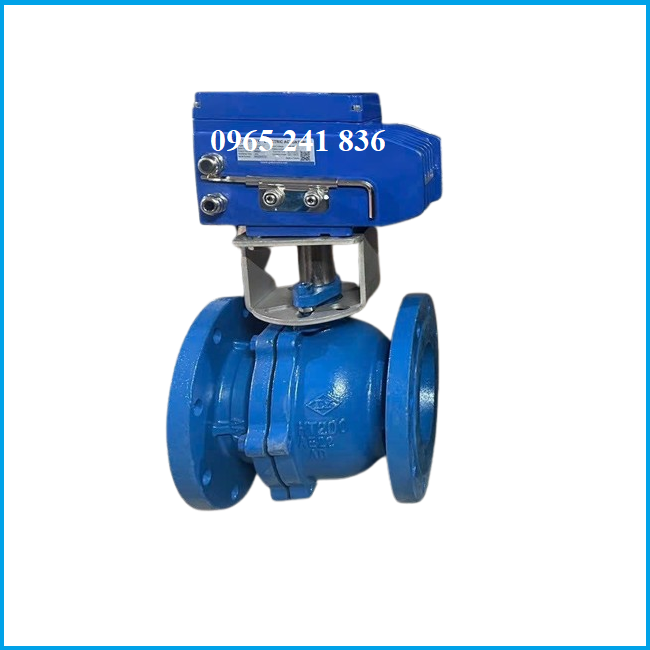

Van bi điện thép xanh PN40 Hàn Quốc

Khái niệm van bi điện thép xanh PN40 Hàn Quốc

Một thiết bị công nghiệp được sử dụng phổ biến hiện nay là dòng van bi điện thép xanh PN40 Hàn Quốc dùng để trực tiếp đóng mở dòng chảy, điều tiết dòng chảy hoặc lưu trữ dòng chảy. Van được sử dụng bộ điều khiển điện giúp cho quá trình đóng mở dòng chảy được nhanh chóng và chính xác nhất. Van sử dụng mức điện áp đa dạng từ 24V, 110V, 220V hoặc 380V đối với các ứng dụng lớn.

Thị trường Hàn Quốc hiện nay đang là thị trường mạnh về công nghiệp, nó có dây chuyền sản xuất hiện đại, máy móc công nghệ phù hợp với tiêu chuẩn Châu Âu. Hàn Quốc là một thị trường lớn, các sản phẩm van bi điều khiển điện nhiều hãng sản xuất lớn khác nhau như KosaPlus, Joeun, YDK, Wonil,… mang đến sự lựa chọn đa dạng cho khách hàng.

Van bi điện thép xanh PN40 Hàn Quốc được cấu thành từ nhiều vật liệu khác nhau như đồng, gang, thép, nhựa,… phù hợp với từng ứng dụng cụ thể khác nhau, cùng với đó là kích cỡ đa dạng và nhiều kiểu kết nối với hệ thống đường ống khác nhau đảm bảo thiết bị hoạt động ổn định nhất.

Ngoài van bi điện thép xanh PN40 Hàn Quốc thì Công ty Thuận Phát chúng tôi còn cung cấp nhiều loại van khác đến từ thị trường Hàn Quốc như:

• Van bích gas khí nén Hàn Quốc.
• Van bích xanh PN16 khí nén Hàn Quốc.
• Van bi nhựa khí nén Hàn Quốc.
• Van bi nhựa mặt bích khí nén Hàn Quốc.
• Van bi bích cổ cao khí nén Hàn Quốc.
• Van bi hàn khí nén Hàn Quốc.
• Van bi bích BS PN16 khí nén Hàn Quốc.

Tìm hiểu về cấu tạo và cách thức vận hành của van bi điện thép xanh PN40 Hàn Quốc

Thông số kỹ thuật van bi điện thép xanh PN40 Hàn Quốc

• Kích cỡ: DN15 - DN200.
• Chất liệu: thép sơn xanh Epoxy.
• Kiểu lắp: bích.
• Hoạt động: on/off, tuyến tính.
• Áp lực: PN40(40 bar, 40kg/cm2).
• Nhiệt độ: 0 đến 250 độ C.
• Lưu chất: nước, khí, hơi, dung dịch.
• Xuất xứ: Hàn Quốc.
• Bảo hành: 12 tháng.

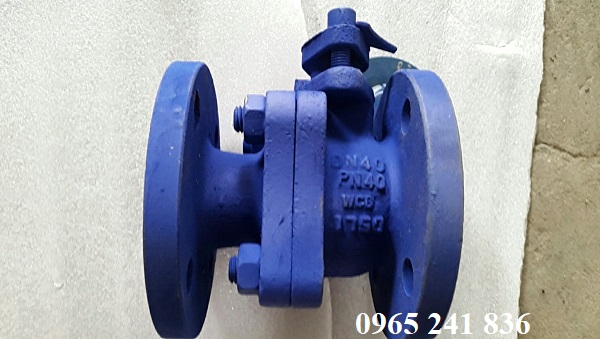

Cấu tạo của van bi điện thép xanh Hàn Quốc

• Thân van (Body): Làm từ thép carbon, được sơn phủ màu xanh nhằm tăng tính thẩm mỹ và chống ăn mòn. Chịu được áp suất lớn lên đến 40 bar (PN40).
• Bi van (Ball): Là một quả cầu tròn rỗng nằm bên trong thân van, thường được làm bằng thép không gỉ hoặc thép carbon mạ crom. Quả cầu này có lỗ khoét xuyên tâm, đóng vai trò chính trong việc điều tiết dòng chảy.
• Gioăng làm kín (Seal): Được chế tạo từ vật liệu như PTFE, EPDM hoặc Viton, đảm bảo độ kín tuyệt đối và ngăn ngừa rò rỉ.
• Trục van (Stem): Kết nối giữa bi van và bộ truyền động, giúp truyền lực từ động cơ đến bi van để thực hiện thao tác đóng/mở.
• Kết nối: Kiểu mặt bích hoặc hàn, phù hợp với các hệ thống công nghiệp khác nhau.

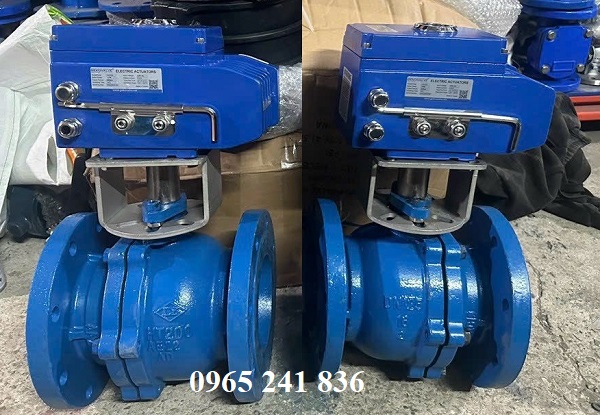

Phần bộ truyền động điện

Động cơ điện: Sử dụng nguồn điện AC (220V, 380V) hoặc DC (24V). Chuyển đổi năng lượng điện thành cơ năng, giúp thực hiện thao tác đóng/mở hoặc điều chỉnh góc mở của bi van phù hợp. Có thể bao gồm các nút điều khiển thủ công, đèn báo trạng thái, và cổng kết nối với hệ thống điều khiển từ xa. Kiểu điều khiển này sẽ giúp cho người sử dụng theo dõi trạng thái đóng/mở của van về hệ thống điều khiển.

Cách thức vận hành của van bi điện thép xanh PN40 Hàn Quốc

Van bi điều khiển điện Hàn Quốc hoạt động theo nguyên lý tự động hóa, sử dụng động cơ điện để điều khiển bi van thực hiện các thao tác đóng/mở hoặc điều tiết dòng chảy.

• Quy trình vận hành: Sau khi chúng ta kích hoạt động cơ điện, bộ điều khiển sẽ nhận tín hiệu điện và khởi động động cơ, tạo ra chuyển động quay trong bộ điều khiển, quay trục van
• Trục van kết nối trực tiếp với bi van. Khi trục xoay, bi van cũng xoay theo, thay đổi góc mở của lỗ khoét xuyên tâm trên bi để điều tiết dòng chảy.
• Đóng hoàn toàn: Khi bi van xoay lỗ khoét vuông góc với dòng chảy, dòng lưu chất bị chặn lại.
• Mở hoàn toàn: Khi bi van xoay lỗ khoét song song với dòng chảy, dòng lưu chất được lưu thông tối đa.
• Cảm biến vị trí gửi tín hiệu phản hồi về trạng thái (đóng/mở/góc mở) của van đến hệ thống điều khiển để giám sát.

Đặc điểm nổi bật trong cách vận hành của van bi điện thép xanh PN40 Hàn Quốc

Van bi điện thép xanh PN40 Hàn Quốc có tính tự động hóa hoàn toàn không cần thao tác thủ công. Người vận hành có thể điều khiển van từ xa qua hệ thống điều khiển trung tâm hoặc bảng mạch điều khiển, tăng hiệu quả và giảm thiểu rủi ro. Sau đây là một số ưu điểm nổi bật của van:

• Chuyển động nhanh và chính xác: Thời gian đóng/mở nhanh (thường từ 10 – 30 giây) giúp van đáp ứng tốt trong các hệ thống cần điều khiển liên tục hoặc thay đổi dòng chảy nhanh chóng.
• Vận hành an toàn Hộp giảm tốc và cảm biến vị trí đảm bảo bi van xoay chính xác, tránh tình trạng quá tải hoặc lệch trạng thái. Thiết kế động cơ có chức năng bảo vệ quá tải, giúp ngăn ngừa sự cố hỏng hóc khi van gặp áp lực bất thường.
• Linh hoạt trong điều tiết dòng chảy: Van có thể vận hành ở nhiều trạng thái khác nhau: đóng hoàn toàn, mở hoàn toàn hoặc điều tiết góc mở theo yêu cầu.

Vai trò của van bi điện thép xanh PN40 Hàn Quốc trong công nghiệp

Khả năng chịu áp suất cao (PN40):

Van bi điện thép xanh PN40 được thiết kế để chịu được áp suất lớn, lên đến 40 bar, điều này giúp van hoạt động ổn định trong các hệ thống yêu cầu áp suất cao, đặc biệt là trong ngành dầu khí, hóa chất và năng lượng.

Vận hành an toàn :

Thiết kế van chắc chắn, kết hợp với gioăng làm kín chất lượng cao, ngăn chặn rò rỉ lưu chất. Van có khả năng vận hành an toàn trong môi trường khắc nghiệt, giảm thiểu nguy cơ sự cố không đáng có trong hệ thống đường ống.

Ứng dụng trong hệ thống tự động hóa:

Tích hợp bộ điều khiển điện hiện đại cho phép điều khiển từ xa. Giảm sự phụ thuộc vào vận hành thủ công, đặc biệt trong các môi trường nguy hiểm hoặc khó tiếp cận.

Độ ổn định và tuổi thọ cao:

Chất liệu cấu thành van đa dạng, bền bỉ, chống ăn mòn và chịu nhiệt tốt. Van có thể hoạt động liên tục trong thời gian dài mà không cần bảo trì thường xuyên.

Hỗ trợ hiệu quả cho các hệ thống công nghiệp:

Kiểm soát dòng chảy chính xác, đáp ứng các quy trình đòi hỏi độ chính xác cao và tính đóng mở nhanh liên tục. Góp phần nâng cao hiệu suất tổng thể và tiết kiệm năng lượng cho hệ thống.

Tăng hiệu quả sản xuất:

Van hoạt động mượt mà, đảm bảo lưu chất được phân phối đúng yêu cầu, kịp tiến độ của người sử dụng, hạn chế tối đa tình trạng gián đoạn giúp tối ưu hoá quá trình sản xuất.

Phân loại van bi điện thép xanh PN40 Hàn Quốc

Theo số lượng cửa van: Van bi được thiết kế đa dạng có 2 loại chính là loại 2 cửa van hoặc loại 3 cửa van. Hai kiểu thiết kế này đều dùng để đóng mở lưu lượng dòng chảy nhưng đối với loại 3 cửa van ít được ứng dụng hơn vì nó hay được sử dụng trong hệ thống đường ống dòng chảy chia làm nhiều nhánh, hệ thống tưới tiêu, công nghệ sinh học,…

Theo phương thức điều khiển: van có thể điều khiển đa dạng như điều khiển on/off đóng mở hoàn toàn hay điều chỉnh độ đóng mở của bi van một cánh chính xác theo kiểu điều khiển tuyến tính.

Theo thương hiệu sản xuất: Thị trường Hàn Quốc là một thị trường lớn nên việc cạnh tranh trong thị trường này cũng vô cùng khắc nghiệt nên tồn tại ở thị trường này đảm bảo nhà cung cấp phải có năng lực, mang đến những sản phẩm chất lượng cao, phù hợp với nhu cầu sử dụng của người tiêu dùng:

• Van bi điện thép xanh PN40 KosaPlus.
• Van bi điện thép xanh PN40 Wonil.
• Van bi điện thép xanh PN40 YDK.
• Van bi điện thép xanh PN40 Samwoo.

Kết luận và báo giá

Với thị trường nền vật tư công nghiệp phát triển mạnh mẽ như hiện nay thi yêu cầu về một sản phẩm kĩ thuật như là một giải pháp hữu hiệu. Nó đảm bảo thiết bị được vận hành một cách trơn chu và chính xác nhất.

Công ty TNHH VTCN Thuận Phát hiện là cơ sở chuyên cung cấp các loại van công nghiệp như van bi, van cầu, van điện từ, van cổng,… với đầy đủ mẫu mã, vật liệu và kích thước khác nhau đáp ứng các ứng dụng công nghiệp lớn nhỏ khác nhau.

Liên hệ 0965241836 để được tư vấn và báo giá.
