Van bi điều khiển điện tay quay

1.Van bi điều khiển điện tay quay là gì?

Van bi điều khiển điện tay quay là loại van bi điện sử dụng điện áp 24VDC, 220VAC để giúp van đóng mở một cách tự động và được gắn thêm bộ tay quay tính hợp trên đầu điện để giúp van đóng mở khi hệ thống bị mất điện hoặc bị chập cháy mạch. Van bi điều khiển điện tay quay tính năng tuyệt vời khi vừa có thể đóng mở tự động vừa có thể đóng mở bằng tay giúp người vận hành dễ dàng thực hiện hoạt động của van. Van bi điều khiển điện tay quay sử dụng phù hợp cho nhiều hệ thống thiết bị và dùng tốt với nhiều môi trường lưu chất hiện nay.

2.Thông số kỹ thuật van bi điều khiển điện tay quay

• Kích cỡ: DN15 đến DN100(15A – 100A)
• Chất liệu van: inox 304, inox 316, gang, thép, đồng,…
• Kiểu đầu điện: lắp tay quay
• Dạng điều khiển: on/off, tuyến tính
• Kiểu kết nối: ren, bích, hàn
• Dạng van: 2 ngã, 3 ngã
• Điện áp: 24VDC, 220VAC, 380V
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -5 độ C đến 180 độ C
• Môi trường làm việc: nước, khí hơi, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc, Châu âu,…
• Bảo hành: 12 tháng

3.Cấu tạo và nguyên lý hoạt động van bi điều khiển điện tay quay

3.1.Cấu tạo van bi điều khiển điện tay quay

Van bi điều khiển điện tay quay có thiết kế gồm đầu điều khiển điện kết nối với phần thân van bi.

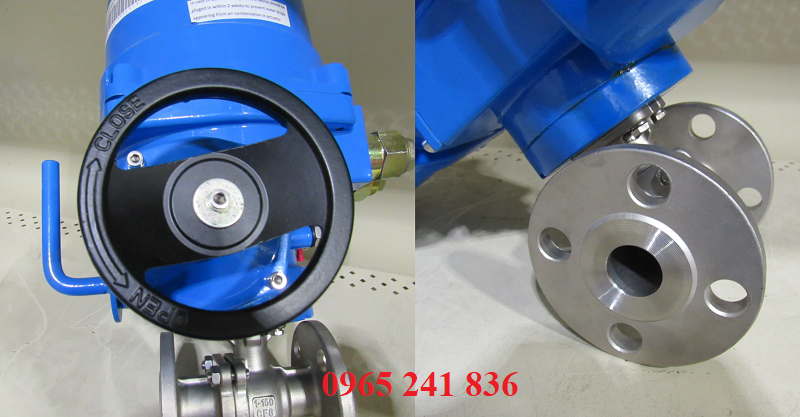

Đầu điều khiển điện tay quay được thiết kế với vỏ ngoài bằng nhựa hoặc hợp kim nhôm cao cấp, ngoài ra trên đầu điện còn được tích hợp tay quay được kết nối với các trục bánh răng liên kết với đầu mô tơ chuyển động trong đầu điện. Bên trong đầu điều khiển điện gồm các bảng mạch và điểm để kết nối các dây dẫn và đầu điện, tùy vào từng dạng điện áp 24V hay 220V sẽ có mỗi kiểu kết nối tương ứng. Bên trên đầu điều khiển gồm có mũi tên hiển thị trạng thái đóng mở của đầu điện khi hoạt động.

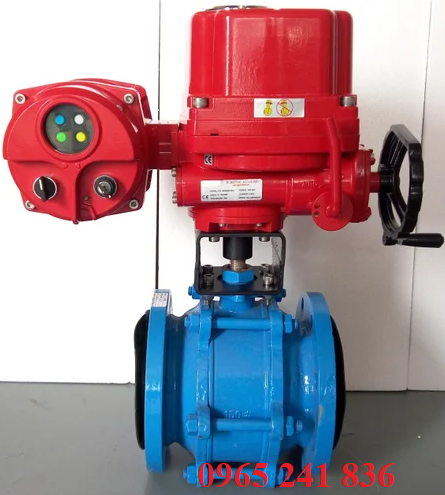

Phần đầu điều khiển điện tay quay thường có thêm dạng tuyến tính được tích hợp thêm màn hình và có thể đóng mở theo nhiều góc độ nhờ tín hiệu 0 – 20mA.

• Van bi điều khiển điện tuyến tính tay quay
• Van bi điều khiển điện on/off tay quay
• Van bi điều khiển điện 24VDC tay quay
• Van bi điều khiển điện 220VAC tay quay

Phần thân van bi có cấu tạo gồm thân ngoài, gioăng làm kín và quả bi rỗng nằm bên trong. Phần thân van bi thường được thiết kế theo nhiều dạng 1 mảnh(1 PC), 2 mảnh(2 PC), 3 mảnh(3 PC) và dạng 3 ngã chữ L hoặc chữ T. Hai đầu kết nối thân van bi có nhiều dạng nối ren, nối hàn, lắp bích, thân van được làm bằng nhiều vật liệu như inox, gang, thép, nhựa, đồng phù hợp sử dụng cho nhiều hệ thống thiết bị.

Các sản phẩm van bi điều khiển điện tay quay theo thân van:

• Van bi inox điều khiển điện tay quay
• Van bi gang điều khiển điện tay quay
• Van bi thép điều khiển điện tay quay
• Van bi nhựa điều khiển điện tay quay
• Van bi 3 ngã điều khiển điện tay quay
• Van bi bích điều khiển điện tay quay
• Van bi ren điều khiển điện tay quay
• Van bi hàn điều khiển điện tay quay

3.2. Nguyên lý hoạt động van bi điều khiển điện tay quay

   Van bi điều khiển điện tay quay có nguyên lý hoạt động tương tự các dòng van bi điện thông dụng, cấp điện để giúp quả bi trong van chuyển động mở hoặc cấp điện để van đóng. Tuy nhiên các bạn cũng có thể dễ dàng đóng mở bằng cách quay tay quay theo chiều đóng hoặc mở để chuyển động motor khiến quả bi chuyển động đóng mở.

4. Các đặc điểm nổi bật van bi điều khiển điện tay quay

• Van bi điều khiển điện tay quay được tích hợp tay quay trên đầu điện, giúp người vận hành thoải sử dụng dụng như dạng van cơ để đóng mở van hoặc có thể dùng khi mất điện hoặc mạch của đầu điện bị cháy.
• Thiết kế hiện đại với đầu điện bền bỉ cùng với thân van chắc chắn.
• Hoạt động tự động nhờ đầu điện sử dụng điện áp thông dụng 24V và 220V.
• Đa dạng kiểu loại sử dụng lắp đặt phù hợp với nhiều hệ thống, thiết bị.
• Khả năng chịu nhiệt độ cao và áp lực lớn dùng tốt với nhiều môi trường lưu chất khí hơi, dung dịch, hóa chất.
• Có thể kết nối với các hệ thống tủ điện hoặc kết nối với các hệ thống điện tự động.
• Đa dạng xuất xứ, chất lượng cao, có thời gian tuổi thọ sử dụng lâu dài.
• Dễ dàng lắp đặt, tháo dỡ, sửa chữa và bảo dưỡng, đặc biệt có thể dễ dàng thay thế các bộ phận trên van bi điều khiển điện tay quay.

5.Báo giá van bi điều khiển điện tay quay

Van bi điều khiển điện tay quay có nhiều mức giá thành lớn nhỏ khác nhau tùy theo từng kích cỡ lớn nhỏ, chất liệu, kiểu loại và xuất xứ thường thì kích cỡ nhỏ sẽ có giá thành rẻ hơn và chất liệu inox, thép thường có giá cao hơn gang. Các sản phẩm van bi điều khiển điện tay quay thường có giá cao hơn các sản phẩm van bi điện trên thị trường do tích hợp thêm phần tay quay kích cỡ lớn. Báo giá van bi điều khiển điện tay quay sẽ được gửi chúng tôi cung cấp đến tất cả quý khách hàng quan tâm đến sản phẩm và có nhu cầu tư vấn sử dụng sản phẩm bạn nhé.

Tham khảo thêm tại: van bi điện tay quay.
