Van bi điều khiển khí nén lắp bích

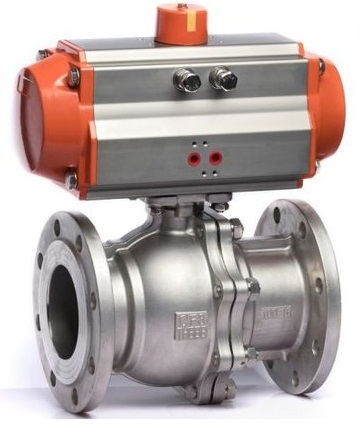

van-bi-dieu-khien-khi-nen-lap-bich - ảnh nhỏ  1
Van bi điều khiển khí nén lắp bích

Van bi điều khiển khí nén lắp bích

Mua hàng: 0965 241 836

Thông số kỹ thuật

  • Kích cỡ van : DN15 - DN150
  • Chất liệu van : thân gang, thân inox, thân nhựa...
  • Kiểu kết nối bích : ANSI, BS4504, JIS10K, DIN
  • Áp lực làm việc : PN10, PN16, PN25
  • Nhiệt độ làm việc : -10 - 200 độ C
  • Môi trường làm việc : nước  , khí , dung dịch , hoá chất ...
  • Kiểu đóng mở : on/off, tuyến tính
  • Xuất xứ : Đài Loan, Hàn Quốc, Nhật Bản, Đức ...
  • Bảo hành : 12 tháng



Lượt xem: 9733

Đánh giá 1 lượt đánh giá

1. Van bi điều khiển khí nén kiểu lắp bích là gì ?

 Van bi điều khiển khí nén kiểu lắp bích được dùng để đóng mở/điều tiết các dòng lưu chất khi lưu thông trong các hệ thống như : hệ thống xử lý nước (sạch, thải...) , hệ thống xử lý dung dịch, hoá chất (xăng, dầu, axit...), các hệ thống tưới tiêu, hệ thống dân sinh ..v.v.

Van bi điều khiển khí nén kiểu lắp bích đa dạng về mẫu mã , kích thước như van bi 2 cửa, van bi 3 ngã, van bi tác động đơn lắp bích, van tác động kép lắp bích... Van được lắp đặt trên đường ống theo kiểu lắp bích giúp tăng sự an toàn và quả hiệu trong quá trình làm việc.

Liên hệ ngay để nhận báo giá và tư vấn miễn phí !!!

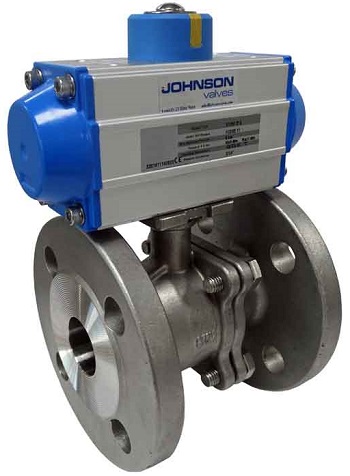

van_bi_dieu_khien_khi_nen_2_mat_bich

2. Thông số kỹ thuật van bi điều khiển khí nén kiểu lắp bích

*Thông số kỹ thuật bộ điều khiển khí nén

  • Kiểu tác động : Tác động đơn, tác động kép
  • Chất liệu : Hợp kim nhôm
  • Nhiệt độ làm việc : 0 ~ 80 độ C
  • Áp lực khí nén : 1 - 8Bar
  • Xuất xứ : Đài Loan, Hàn Quốc, Nhật Bản...
  • Bảo hành : 12 tháng

*Thông số kỹ thuật van mặt bích

  • Kích thước van : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200 và DN250, DN300
  • Chất liệu chế tạo : Gang, gang dẻo, inox, nhựa ...
  • Kiểu lắp : Mặt bích
  • Tiêu chuẩn mặt bích : ANSI, BS4504, JIS10K, DIN
  • Nhiệt độ làm việc : 0 ~ 200 độ C
  • Áp lực làm việc : PN10 - PN16
  • Xuất xứ : Đài Loan , Hàn Quốc ...
  • Bảo hành : 12 tháng

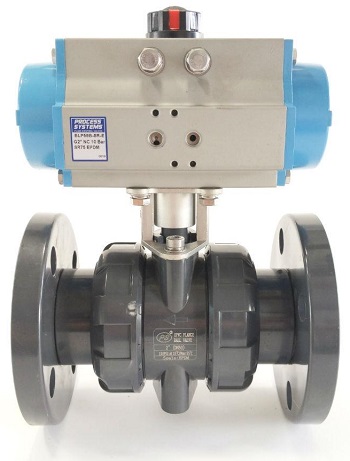

van_bi_nhua_dieu_khien_khi_nen_lap_bich

Các loại van bi điều khiển khí nén kiểu lắp bích mà chúng tôi cung cấp :

  • Van bi inox điều khiển khí nén lắp bích
  • Van bi nhựa điều khiển khí nén lắp bích
  • Van bi gang điều khiển khí nén lắp bích
  • Van bi điều khiển khí nén tác động đơn lắp bích
  • Van bi nhựa điều khiển khí nén tác động kép lắp bích

3. Cấu tạo và nguyên lý hoạt động van bi điều khiển khí nén lắp bích

Cấu tạo van bi điều khiển khí nén lắp bích gồm 2 phần chính :

  • Bộ điều khiển khí nén
  • Phần van bi

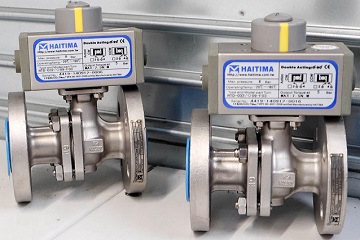

van_bi_ieu_khien_khi_nen_lap_bich

*Bộ điều khiển khí nén

 Bộ điều khiển khí nén là bộ phận cung cấp khí nén giúp van được vận hành hoàn toàn tự động . Khi cấp khí nén vào bộ điều khiển, sẽ làm xy lanh quay một góc 90 độ đồng thời trục van bi cũng quay một góc 90 độ ( do xy lanh được nối với trục ) tạo ra quá trình đóng mở van. Bộ điều khiển sẽ có hai kiểu tác động chính : bộ điều khiển tác động đơn bộ điều khiển tác động kép, mỗi kiểu tác động sẽ phù hợp với từng loại hệ thống khác nhau .

*Phần van bi

Thân van bi là bộ phận trực tiếp thực hiện quá trình đóng/mở cũng như điều tiết các dòng lưu chất. Thân van bi bao gồm các bộ phận như đĩa van(van bi), trục van, gioăng làm kiến được thiết kế theo kiểu lắp bích và làm từ các vật liệu như inox SUS 304, SUS 316, nhựa PVC, UPVC, gang ...

Nguyên lý hoạt động van bi điều khiển khí nén lắp bích

4 . Ứng dụng van bi đều khiển khí nén kiểu lắp bích

 Với hơn 10 năm kinh nghiệm của mình chúng tôi đem đến cho khách hàng những sản phẩm van bi điều khiển khí nén lắp bích tốt nhất, rẻ nhất và uy tín nhất thị trường . Thiết kế đặc trưng cùng với những tiện ích khi sử dụng van bi điều khiển khí nén lắp bích được ứng dụng trong rất nhiều lĩnh vực công nghiệpnông nghiệp, chế biến thực phẩmđồ uống, hệ thống dân sinh... Các ứng dụng chủ yếu của van là :

  •  Hệ thống xử lý nước đa dụng ( nước sạch, nước thải...)
  •  Hệ thống xử lý dung dịch, hoá chất ( xăng, dầu, axit, ...)
  •  Hệ thống chế biến thực phẩm
  •  Hệ thống sản xuất nước giải khát
  •  Hệ thống chăn nuôi, tưới tiêu
  •  Hệ thống dân sinh cấp, thoát nước

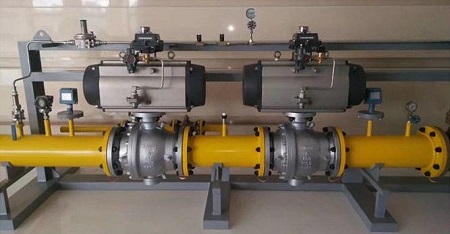

ung_dung_van_bi_dieu_khien_khi_nen_kieu_lap_bich

5 . Ưu điểm nhược điểm van bi điều khiển khí nén kiểu lắp bích

Van bi điều khiển khí nén kiểu lắp bích có nhiều ưu điểm hoạt động tốt sau nhiều chu kỳ, và dễ dàng vận hành , an toàn ngay cả sau khi thời gian dài không sử dụng. Chính những yêu tố này làm cho chúng trở thành lựa chọn ưu tiên cho các ứng dụng đóng/ mở . Một vài ưu điểm nổi trội của van bi điều khiển khí nén kiểu lắp bích :

  •  Dễ dàng tháo lắp, thay thế, bảo dưỡng ( dạng mặt bích)
  •  Đa dạng về mẫu mã kích thước
  •  Chịu được nhiệt độ cao, áp suất lớn
  •  Quá trình đóng mở nhanh
  •  Độ bền cơ học cao

Tuy nhiên van vẫn tồn tại một vài nhược điểm như : khống sử dụng được trong những môi trường quá bẩn, ở thể rắn ..., kích thước van còn hạn chế, chỉ phù hợp với kiểu hệ thống lắp bích .
