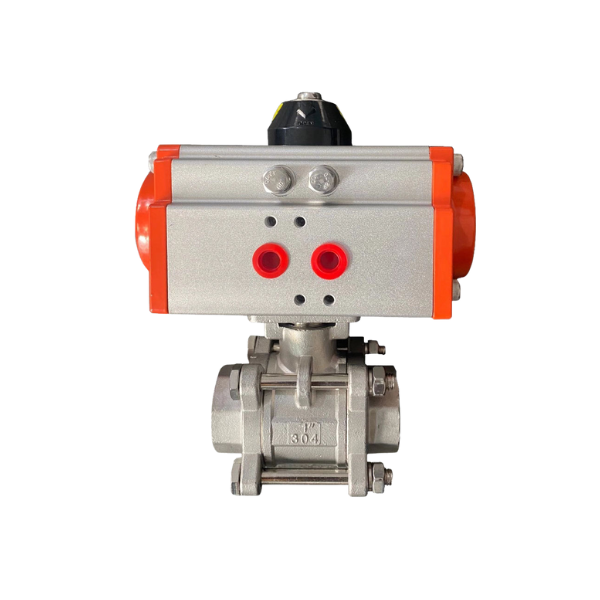

Van bi điều khiển khí nén KSPM | Canada Châu Âu

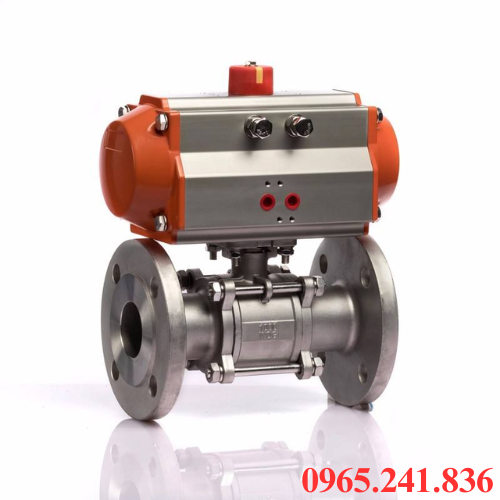

I. Van bi điều khiển khí nén KSPM Canada Châu Âu là gì?

Van bi điều khiển khí nén KSPM Canada Châu Âu thường dùng để điều tiết đóng mở dòng chảy, sử dụng bộ khí nén để vận hành tự động. Nổi bật với độ bền cao, đáp ứng tiêu chuẩn kỹ thuật nghiêm ngặt của Canada, Châu Âu giúp chống ăn mòn tốt, hiệu suất làm việc ổn định. Hoạt động bằng cách dùng áp lực khí nén xoay bi van 90 độ, cho phép đóng mở nhanh, an toàn, hạn chế rò rỉ.

Cấu tạo chắc chắn, đa dạng chất liệu như van bi khí nén inox, van bi thép, van bi đồng, cùng đa dạng thiết kế van bi khí nén 2 ngã, van bi khí nén 3 ngã. Ứng dụng rộng rãi trong hệ thống xử lý nước, dầu khí, hóa chất, hơi nóng, thực phẩm, đồ uống và dây chuyền điều khiển tự động. Khả năng vận hành bền bỉ, độ chính xác cao, van bi điều khiển tự động KSPM luôn là lựa chọn ưu tiên cho các doanh nghiệp cần giải pháp van khí nén chất lượng khí nén.

II. Ưu, nhược điểm van bi điều khiển khí nén KSPM

1. Ưu điểm van bi điều khiển khí nén KSPM

Sở hữu nhiều ưu điểm nổi bật, đáp ứng tốt các yêu cầu khắt khe của hệ thống, van bi khí nén KSPM với khả năng đóng mở nhanh, vận hành ổn định.

• Đóng mở nhanh, chính xác nhờ bộ truyền động hoạt động mạnh, giúp thao tác đóng mở thực hiện nhanh, giảm thời gian chờ trong vận hành.
• Cấu tạo từ chất liệu inox, thép, hợp kim cao cấp, đảm bảo khả năng làm việc vận hành ổn định trong môi trường áp lực lớn, nhiệt độ cao, hóa chất, dầu khí.
• Độ kín tuyệt đối với thiết kế bi van chắc chắn, gioăng làm kín tiêu chuẩn Canada Châu Âu giúp hạn chế rò rỉ, tối đa trong quá trình sử dụng.
• Hoạt động ổn định, ít hỏng do bộ điều khiển có độ bền cơ học cao, vận hành bên bỉ, giảm đáng kể chi phí bảo dưỡng và thay thế.
• Đang dạng chủng loại với đầy đủ mẫu như van bi inox khí nén, van bi 2 ngã – 3 ngã, van bi nối ren – lắp bích,… phù hợp cho nhiều hệ thống công nghiệp.
• Tương thích hệ thống tự động hóa, dễ dàng kết nối PLC, tủ điều khiển, cảm biến, giúp xây dựng dây chuyền điều khiển tự động chuyên nghiệp.
• An toàn khi vận hành, nhờ sử dụng khí nén nên an toàn hơn so với điều khiển điện trong moi trường dễ cháy nổ. Lắp đặt và bảo trì đơn giản với kết cấu van gọn, tháo lắp nhanh, phù hợp nhiều không gian đường ống, hệ thống khác nhau.

2. Nhược điểm van bi điều khiển khí nén KSPM

• Ít hỏng nhưng hệ thống khí nén cần bảo dưỡng định kỳ để đảm bảo hoạt động ổn định.
• Với nhà máy, hệ thống nhỏ, không có sẵn dòng khí nén nên việc lắp van trở nên kém hiệu quả, tốn chi phí.
• Bộ điều khiển khí nén cồng kềnh to hơn so với điều khiển điện, cần không gian lắp đặt rộng lớn.
• Tạo ra tiếng xả khí đặc trưng gây ổn lớn trong những môi trường yêu cầu độ ồn thấp.

III. Thông số kỹ thuật van bi điều khiển khí nén KSPM

• Tên sản phẩm: Van bi điều khiển khí nén
• Kích thước: DN15 – DN300
• Chất liệu: Inox 304/316, thép carbon, đồng, nhựa
• Kiểu kết nối: Ren, mặt bích, clamp
• Áp lực: PN10 – PN40
• Nhiệt độ: 20 – 180 độ C
• Gioăng: PTFE, Viton, EPDM
• Kiểu hoạt động: Tác động đơn, tác động kép
• Áp lực: 3 – 8bar
• Thời gian đóng mở: 1 – 2s
• Tiêu chuẩn: ISO, CE
• Ứng dụng: Hệ thống xử lý nước, dầu khí, hóa chất, hơi nóng, thực phẩm
• Thương hiệu: KSPM
• Xuất xứ: Canada, Châu Âu
• Bảo hành: 12 tháng

IV. Cấu tạo, nguyên lý hoạt động van bi điều khiển khí nén KSPM

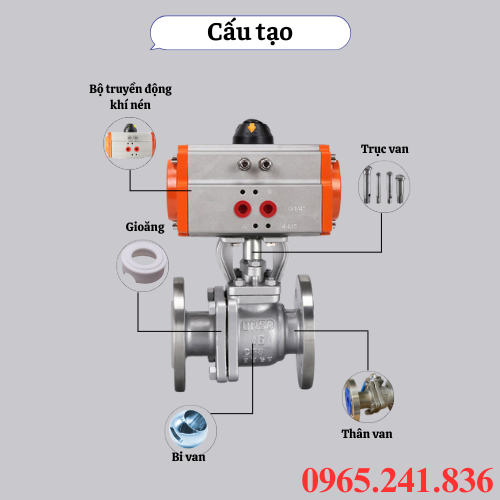

1. Cấu tạo van bi điều khiển khí nén KSPM

• Thân van với chất liệu inox 304/316, thép carbon, đồng, đảm bảo độ bền, khả năng chống ăn mòn, là bộ phận chính giúp van bi khí nén KSPM chịu áp lực, môi trường khắc nghiệt.
• Bi van tròn dạng rỗng, xoay góc 90 độ để điều tiết đóng mở dòng chảy, bề mặt đánh bóng giúp giảm ma sát, tăng độ kín, kéo dài tuổi thọ.
• Gioăng làm kín sử dụng chất liệu PTFE, TFM, Viton, EPDM đảm bảo độ kín tuyệt đối, hạn chế rò rỉ trong môi trường nước, khí nén, dầu, hóa chất.
• Trục van nơi kết nối bi van với bộ truyền động khí nén, thiết kế chống xoắn, chịu lực tót, vận hành ổn định, chính xác. Gioăng và vòng đệm giúp giảm ma sát, ngắn chất lỏng rò rỉ qua trục van trong quá trình hệ thống hoạt động
• Bộ truyền động khí nén phần quan trọng điều khiển hoạt động đóng mở van, được làm từ hợp kim nhôm chống oxy hóa, hoạt động bền bỉ, với 2 kiểu hoạt động là tác động đơn, tác động kép.

2. Nguyên lý hoạt động van bi điều khiển khí nén KSPM

Van bi điều khiển khí nén KSPM hoạt động dựa trên áp lực khí nén được cấp vào bộ truyền động, tạo moment xoắn làm trục van quay, điều khiển bi van xoay 90 độ. Bi van trùng với hướng dòng chảy, van mở hoàn toàn, ngươc lại khi vuông góc dòng chảy bị chặn lại. Dòng van bi khí nén KSPM có hai kiểu hoạt động chính là tác động đơn, tác động kép. Tác động đơn sử dụng lò xo hồi về để đưa van về trạng thái an toàn khi mất khí.

Tác động kép dùng khi nén cho cả hai chiều đóng – mở, phù hợp hệ thống vận hành nhanh, liên tục. Nhờ sử dụng gioăng PTFE, Viton chất lượng, van bi khí nén inox đảm bảo độ kín, hạn chế rò rỉ dù trong môi trường áp lực lớn. Nguyên lý vận hành dựa trên áp lực khí, hoạt động ổn định, an toàn trong môi trường dễ cháy nổ, phù hợp cho nhiều ứng dụng như van bi khí nén 2 ngã, 3 ngã trong xử lý nước, hóa chất, dầu khí, hơi nóng.

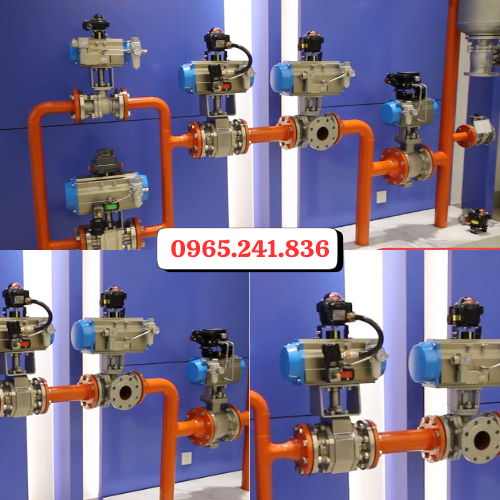

V. Ứng dụng van bi điều khiển điện khí nén KSPM

Van bi khí nén KSPM sự lựa chọn lý tưởng cho nhiều hệ thống công nghiệp nhờ khả năng vận hành tự động, bền bỉ, ổn định.

• Hệ thống xử lý nước, nước thải giúp điều tiết dòng chảy, đóng mở nhanh, hạn chế rò rỉ, đảm bảo hoạt động ổn định cho toàn bộ hệ thống.
• Ngành dầu khí hóa chất chịu được áp lực cao, chống ăn mòn, nhiệt độ lớn, đảm bảo an toàn cho các đường ống, quá trình vận hành.
• Ngành thực phẩm, đồ uống, dược phẩm với thân và gioăng làm kín dễ vệ sinh, phù hợp tiêu chuẩn vệ sinh, an toàn thực phẩm.
• Hệ thống hơi nóng và lò hơi giúp vận hành ổn định ở nhiệt độ cao, cho phép đóng mở chính xác, bền bỉ trong môi trường áp lực lớn.
• Dây chuyền tự động hóa công nghiệp dễ dàng kết nối với PLC, cảm biến và bộ điều khiển từ xa, giảm nhân công, tối ưu hóa quá trình vận hành.
• Công nghiệp năng lượng, hơi nước giúp kiểm soát dòng hơi, chất lỏng, tăng hiệu suất hệ thống, đảm bảo an toàn vận hành.

VI. Một số dòng van bi điều khiển khí nén KSPM phổ biến

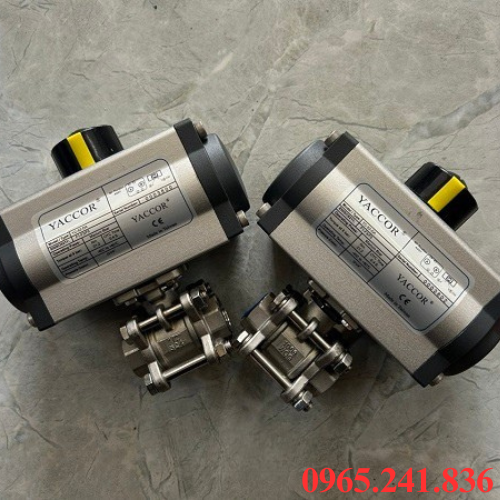

1. Van bi khí nén tác động đơn

• Cấu tạo đơn giản, ít hỏng hóc, dễ bảo trì, tự động trở về trạng thái an toàn khi mất khí.
• Thời gian đóng mở phụ thuộc lự lò xo, chỉ dùng cho hệ thống áp lực vừa phải.
• Van hoạt động dựa vào việc dùng khí én để đóng mở điều tiết dòng chảy, khi mất khí lò xo hòi về chiều còn lại.
• Phù hợp cho hệ thống nước, hơi, dầu, hệ thống cần van tự động về trạng thái an toàn.

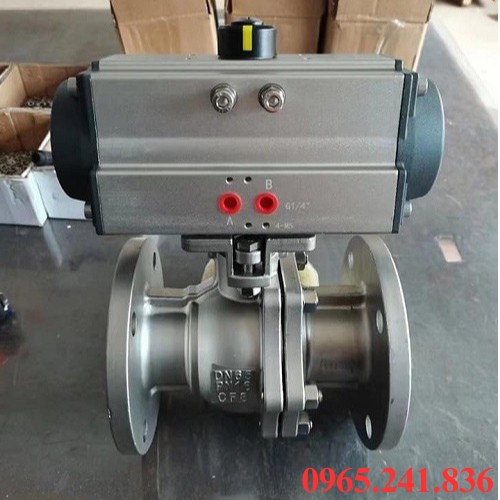

2. Van bi khí nén tác động kép

• Vận hành liên tục, tóc độ đóng mở nhanh, độ bền cao, phù hợp áp lực lớn.
• Nhược điểm cần nguồn khí nén liên tục, bộ truyền động cồng kềnh hơn.
• Ứng dụng cho hệ thốn công nghiệp dầu khí, hóa chất, hơi nóng, dây chuyền tự động hóa.
• Hoạt động khi bi van xoay 90 độ để điều tiết dòng chảy, dùng khí nén cho cả hai chiều đóng mở.

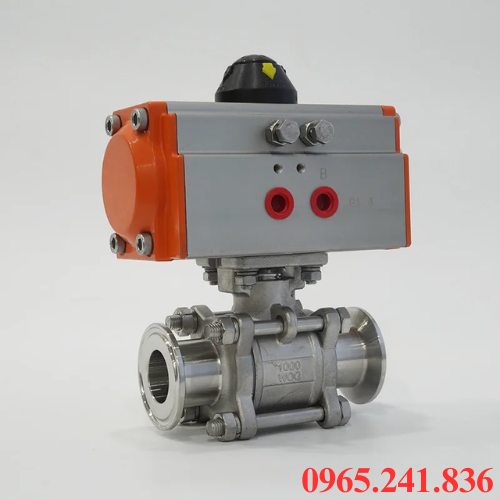

3. Van bi khí nén 2 ngã

• Thiết kế đơn giản, lắp đặt dễ dàng, chi phí hợp lý.
• Không linh hoạt cho hệ thống phức tạp, chỉ điều khiển một dòng chảy.
• Sử dụng cho hệ thống nước, hơi, dầu, van đường thẳng, ống một vào, một ra.
• Hoạt động khi bi van xoay 90 độ đóng mở dòng chảy theo hướng thẳng.

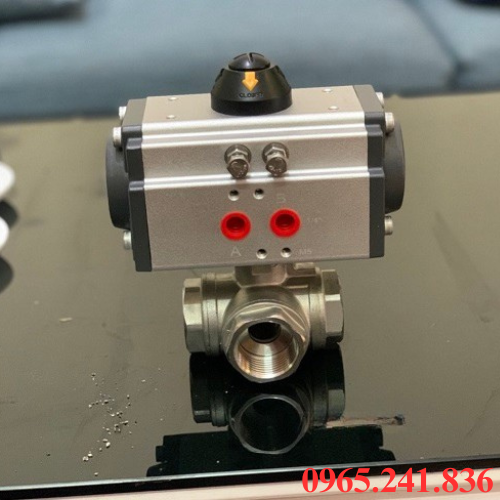

4. Van bi khí nén 3 ngã

• Giúp tiết kiệm số lượng van trong hệ thống, phân chia hoặc chuyển hướng dòng chảy.
• Nhược điểm cấu tạo phức tạp, giá thành cao hơn van bi 2 ngã.
• Ứng dụng cho hệ thống tuần hoàn, trộn chất lỏng, dây chuyền tự động hóa.
• Hoạt động khi bi van xoay 90 độ, 180 độ để chuyển hướng dòng chảy, điều kiển bằng khí nén.

5. Van bi inox khí nén

• Ưu điểm là chịu ăn mòn, nhiệt độ cao, tuổi thọ lâu dài.
• Giá thành cao hơn van thép, nhựa, cần bảo dưỡng định kỳ môi trường ăn mòn.
• Phù hợp với hóa chất, nước biển, thực phẩm, đồ uống, hệ thống hơi, dầu khí.
• Hoạt động khi khí nén tác động lên bộ truyền động, bi van xoay góc 90 độ để đóng mở dòng chảy.

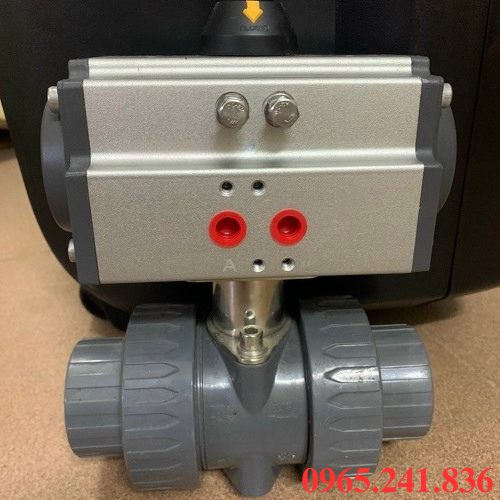

6. Van bi nhựa khí nén

• Giá thành thấp, chống ăn mòn nhẹ, nhẹ và dễ lắp đặt.
• Chịu áp lực và nhiệt độ thấp, không phù hợp cho môi trường hóa chất nặng.
• Sử dụng cho hóa chất nhẹ, axit – kiềm, nước thải, hệ thống yêu cầu chi phí thấp.
• Hoạt động dựa trên nguyên lý khi bi van đóng mở dòng chảy theo thiết kế, khí nén làm trục xoay bi van.

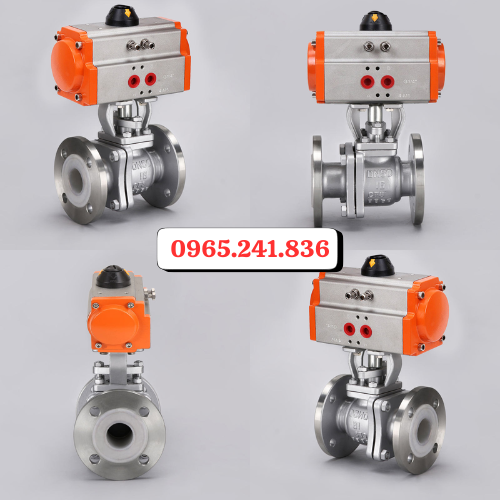

VII. Lưu ý khi lựa chọn van bi điều khiển khí nén KSPM

Trước khi lựa chọn van bi điều khiển khí nén KSPM, cần lưu ý một số yếu tố để đảm bảo hiệu quả vận hành, độ bền của van và tối ưu hệ thống tự động hóa khi sử dụng.

• Xác định van phù hợp, chọn van bi khí nén tác động đơn hay tác động kép, van 2 ngã hoặc 3 ngã tùy theo nhu cầu đóng mở, điều hướng dòng chảy.
• Môi trường làm việc nếu là inox sử dụng cho hóa chất – nước biển, nhựa dùng hóa chất nhẹ, thép carbon cho hơi ước và nước thường.
• Xác định kích thước, áp lực làm việc lựa chọn DN, PN phù hợp với đường ống, áp lực hệ thống để đảm bảo van hoạt động ổn định, an toàn.
• Kiểm tra nguồn khí nén để đảm bảo áp lực khí nén ổn định, chất lượng khí sạch, có bộ lọc và điều áp phù hợp với yêu cầu.
• Sử dụng trong hệ thống tự động hóa, cần xem khả năng kết nối với PLC, cảm biến, van điện từ khí nén để tạo thành van bi điều khiển tự động.
• Chọn van dễ tháo lắp, bảo dưỡng, đặc biệt với hệ thống cần vệ sinh thường xuyên như thực phẩm, đồ uống, dược phẩm.
• Kiểm tra nhiệt độ, áp lực, hóa chất ăn mòn, hơi nóng để lựa chọn vật liệu, kiểu van phù hợp, đảm bảo tuổi thọ và hiệu suất van.

VIII. Hướng dẫn lắp đặt và vận hành van bi điều khiển khí nén KSPM

Kiểm tra trước khi lắp đặt để đảm bảo van bi khí nén KSPM không bị hư hỏng, bẩn, tắc nghẽn, kiểm tra phụ kiện đi kèm như bộ truyền động khí nén, gioăng, ốc bulong, công tắc hành trình.

• Lắp van theo đúng chiều dòng chảy theo mũi tên trên thân van, đảm bảo không gian đủ vận hành và bảo trì.
• Dùng đúng loại kết nối như nối ren, lắp bích, clamp tùy loại van, siết bulong đều, tránh làm biến dạng mặt bích hoặc thân van.
• Đảm bảo bộ truyền động khí nén KSPM gắn chắc với thân van, kiểm tra hướng đóng – mở của bộ truyền động và bi van.
• Sử dụng nguồn khí sạch, áp lực phù hợp thường 3 – 8bar, lắp thêm bộ lọc, điều áp, bôi trơn để giúp tăng tuổi thọ van.
• Vận hành thử bằng cách mở nguồn khí, kiểm tra chuyển động đóng – mở của van, kiểm tra độ kín, không rò rỉ tại trục, kết nối đường ống.
• Nếu là van bi điều khiển tự động, kết nối PLC, công tắc hành trình, van điện từ khí nén, kiểm tra tín hiệu vận hành, thời gian phản hồi.
• Bảo trì định kỳ, vệ sinh bi, gioăng, bôi trơn trục nếu cần, kiểm tra rò rỉ, áp lực khí nén, bộ truyền động định kỳ để van hoạt động ổn định, lâu dài.

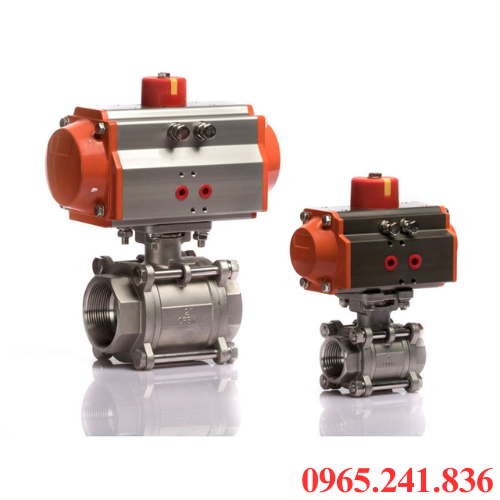

IX. Báo giá van bi điều khiển khí nén KSPM tại Thuận Phát

Giá của van bi điều khiển khí nén KSPM tại Thuận Phát phụ thuộc vào nhiều yếu tố bao gồm kích thước, chất liệu thân và bi van, bộ truyền động khí nén, áp suất làm việc, phụ kiện đi kèm. Một số dòng van phổ biến như van bi khí nén Hàn Quốc, van bi khí nén Trung Quốc, van bi khí nén Nhật Bản, hệ thống van bi điều khiển tự động đều có mức giá khác nhau tùy yêu cầu kỹ thuật.

Tại van công nghiệp Thuận Phát quý khách yên tâm vì tất cả các sản phẩm đều có nguồn gốc rõ ràng, bảo hành lên đến 12 tháng, đầy đủ CO~CQ. Ngoài ra, chúng tôi có đội ngũ kỹ thuật viên giàu kinh nghiệm luôn sẵn sàng hỗ trợ tư vấn giúp quý khách để lựa chọn sản phẩm phù hợp.

Hỗ trợ tư vấn miễn phí lắp đặt, hướng dẫn vận hành, bảo dưỡng, bảo trì và thay mới sản phẩm, cung cấp phụ kiện đi kèm chính hãng, giá ưu đãi, cạnh tranh. Đến với chúng tôi khách hàng không chỉ để mua sản phẩm chính hãng, giá tốt mà còn để trải nghiệm về dịch vụ hậu mãi. Để biết thêm thông tin chi tiết quý khách vui lòng liên hệ với chúng tôi qua số 0965.241.836, bộ phận chăm sóc sẽ hỗ trợ tư vấn, báo giá chi tiết, giải đáp thắc mắc giúp quý khách.
