Van bi điều khiển khí nén lắp van điện từ khí nén

van-bi-dieu-khien-khi-nen-lap-van-dien-tu-khi-nen - ảnh nhỏ  1
Van bi điều khiển khí nén lắp van điện từ khí nén

Van bi điều khiển khí nén lắp van điện từ khí nén

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích thước van: DN8 – DN200
  • Chất liệu cấu tạo: inox, gang, đồng, thép
  • Hoạt động: on/off, tuyến tính
  • Đóng mở cấp khí nén: van điện từ khí nén
  • Nhiệt độ làm việc: -5 độ C đến 200 độ C
  • Áp suất làm việc: Pn10, Pn16, Pn25
  • Môi trường làm việc: nước, khí, hơi, dung dịch, hóa chất
  • Bảo hành: 12 tháng

Lượt xem: 8968

Đánh giá 2 lượt đánh giá

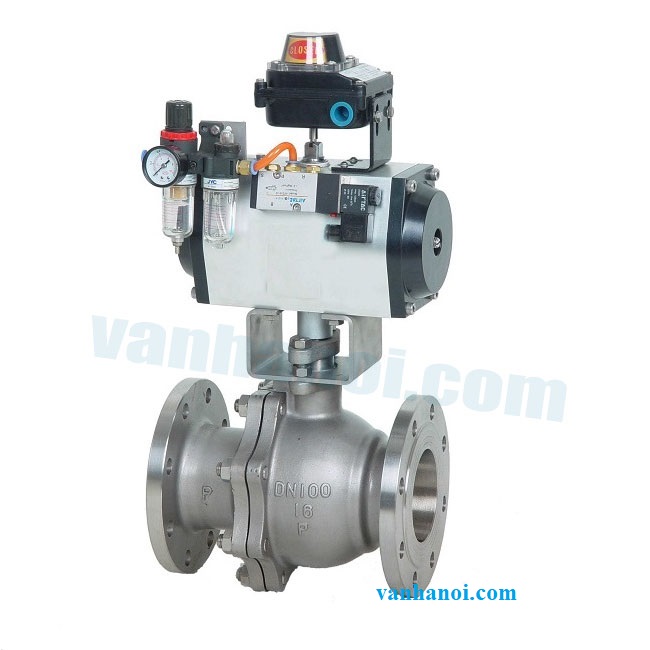

1. Van bi điều khiển khí nén lắp van điện từ khí nén

   Van bi điều khiển khí nén lắp van điện từ khí nén là loại van bi khí nén sử dụng van điện từ khí nén lắp trên van để thực hiện quá trình cấp thoát khí nén giúp bộ điều khiển khí nén hoạt động khiến van đóng mở. Van bi điều khiển khí nén lắp van điện từ khí nén được sử dụng trong nhiều hệ thống, thiết bị công nghiệp với nhiệm vụ điều tiết, điều khiển hoạt động đóng mở van một cách tự động nhờ vào khí nén bên trong bộ điều khiển.

   Van bi điều khiển khí nén lắp van điện từ khí nén có đa dạng kiểu loại chất liệu inox, gang, thép, đồng với kiểu van 3 ngã, van nối ren, lắp bích, vi sinh sử dụng lắp đặt với nhiều hệ thống thiết bị trong nhiều nhà máy, hệ thống đường ống cấp thoát lưu chất lỏng, khí hơi. Van bi điều khiển khí nén lắp van điện từ khí nén được chúng tôi nhập khẩu từ nhiều nước lớn trên thế giới đảm bảo tốt nhất về chất lượng, giá thành, đặc biệt các sản phẩm chúng tôi đầy đủ thông tin giấy tờ và đều được bảo hành 12 tháng.

van_bi_dieu_khien_khi_nen_lap_van_dien_tu_khi_nen

2. Thông số kỹ thuật van bi điều khiển khí nén lắp van điện từ khí nén

  • Kích thước van: DN8 – DN200
  • Chất liệu cấu tạo: inox, gang, đồng, thép
  • Dạng đầu điều khiển: tác động đơn, tác động kép
  • Hoạt động: on/off, tuyến tính
  • Đóng mở cấp khí nén: van điện từ khí nén
  • Kiểu lắp: ren, bích, clamp
  • Dạn van: 2 ngã, 3 ngã, 1 mảnh, 2 mảnh, 3 mảnh
  • Nhiệt độ làm việc: -5 độ C đến 200 độ C
  • Áp suất làm việc: Pn10, Pn16, Pn25
  • Môi trường làm việc: nước, khí, hơi, dung dịch, hóa chất
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu
  • Bảo hành: 12 tháng

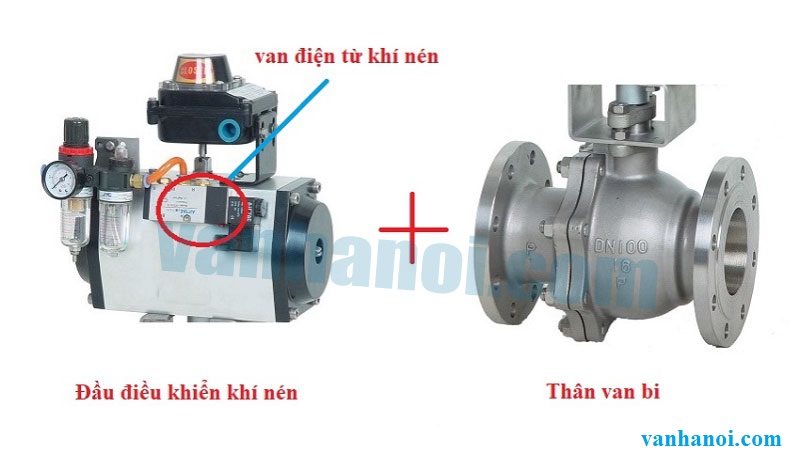

3. Cấu tạo van bi điều khiển khí nén lắp van điện từ khí nén

3.1. Thân van bi

   Thân van bi được cấu tạo với quả bi rỗng nằm trong van bi bên với nhiều kiểu lắp ren, bích, hàn và được làm từ nhiều loại chất liệu khác nhau như:

  • Van bi inox điều khiển khí nén lắp van điện từ khí nén
  • Van bi gang điều khiển khí nén lắp van điện từ khí nén
  • Van bi nhựa điều khiển khí nén lắp van điện từ khí nén
  • Van bi thép điều khiển khí nén lắp van điện từ khí nén
  • Van bi đồng điều khiển khí nén lắp van điện từ khí nén
  • Van bi vi sinh điều khiển khí nén lắp van điện từ khí nén

cau_tao_van_bi_dieu_khien_khi_nen_lap_van_dien_tu_khi_nen

3.2. Đầu điều khiển khí nén

   Đầu điều khiển khí nén có cấu tạo gồm vỏ ngoài làm bằng hợp kim nhôm, bên trong gồm các bộ phận như piston, bánh răng, lò xo, ống dẫn khí và gồm nhiều loại như:

  • Van bi điều khiển khí nén tác động đơn lắp van điện từ khí nén
  • Van bi điều khiển khí nén tác động kép lắp van điện từ khí nén
  • Van bi điều khiển khí nén on/off lắp van điện từ khí nén
  • Van bi điều khiển khí nén tuyến tính lắp van điện từ khí nén

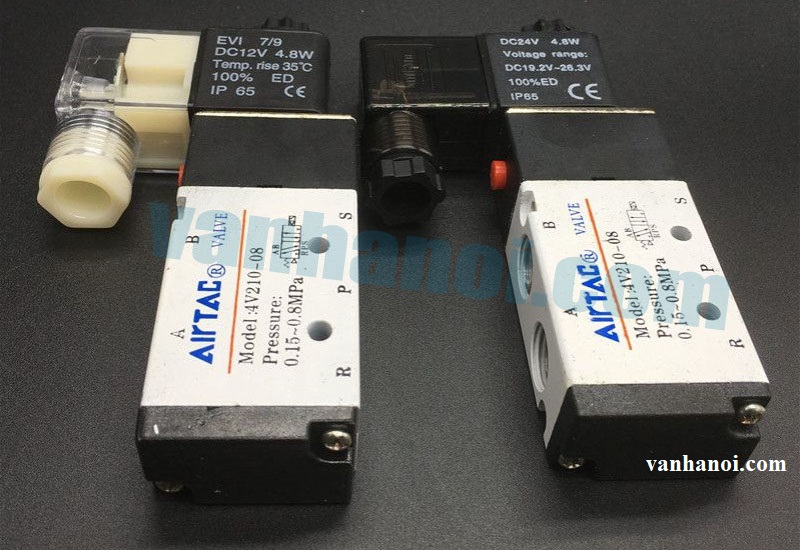

3.3. Van điện từ khí nén

   Van điện từ khí nén thường được sử dụng để lắp đặt trên các đầu điều khiển khí nén với nhiệm vụ cấp thoát khí nén cho bộ điều khiển. Van điện từ khí nén có cấu tạo gồm đầu coil điện, thân ngoài van, piston điều khiển. Van điện từ khí nén sử dụng điện áp 12V, 24V, 220V để điều khiển hoạt động đóng mở van với các kiểu van điện từ khí nén như:

  • Van điện từ khí nén 5/2
  • Van điện từ khí nén 4/2
  • Van điện từ khí nén 3/2
  • Van điện từ khí nén 5/3
  • Van điện từ khí nén 4/3

van_dien_tu_khi_nen

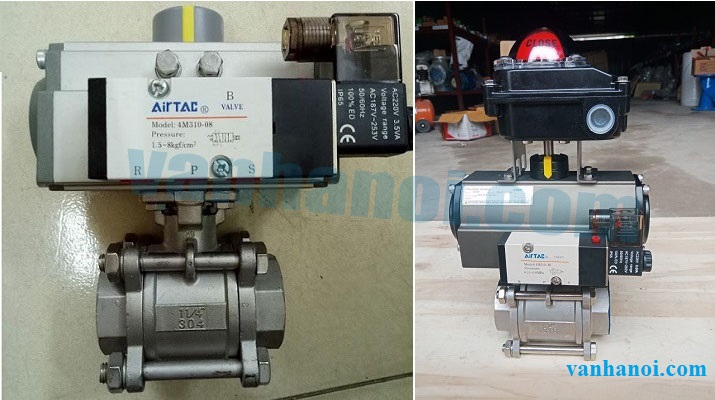

4. Nguyên lý hoạt động van bi điều khiển khí nén lắp van điện từ khí nén

   Van bi điều khiển khí nén lắp van điện từ khí nén có nguyên lý hoạt động như sau:

   Khí nén được lấy từ nguồn thông qua các ống dẫn đến van điện từ khí nén. Khi cho nguồn điện vào van điện từ, piston sẽ được đẩy lên làm mở ống cấp khí nén vào và chặn ống xả khí van điện từ khí nén.

   Lúc này khí nén trong van điện từ khí nén sẽ được đưa vào bộ điều khiển làm các piston trong bộ điều khiển hoạt động khiến bánh răng xoay(bánh răng được kết nối với trục van)

   Bánh xoay khiến trục xoay làm quả bi trong thân van chuyển động một góc mở theo cài đặt, lúc này các lưu chất đi qua van.

   Ngược lại khi ngắt hoạt động van điện từ khí nén, piston quay về vị trí ban đầu, đầu cấp khí bị chặn lại, lúc này đầu xả khí mở ra, khí nén trong bộ điều khiển thoát ra các bộ phận quay về vị trí ban đầu lúc này van đóng.

Quý khách hàng có thể tham khảo thêm tại: van bi điều khiển khí nén.

van_bi_dieu_khien_khi_nen_lap_van_dien_tu_khi_nen_1

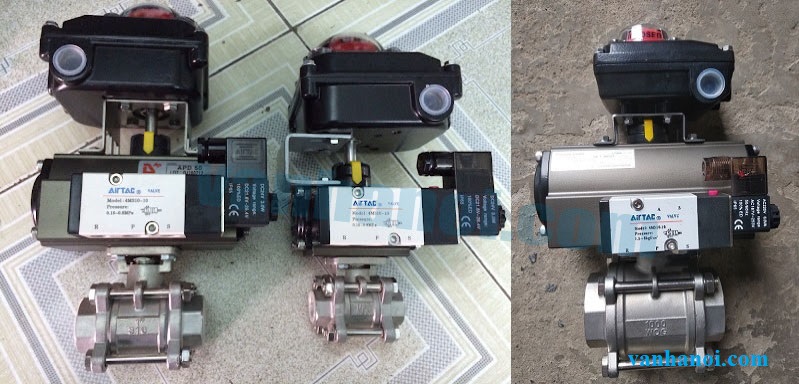

5. Ứng dụng van bi điều khiển khí nén lắp van điện từ khí nén

   Van bi điều khiển khí nén lắp van điện từ khí nén ứng dụng trong các hệ thống cấp thoát điều tiết lưu chất lỏng nước, dung dịch, hóa chất, chất khí hơi sử dụng trong các nhà máy sản xuất, khu công nghiệp, khu dân sinh, trồng trọt, chăn nuôi, các công trình.

  • Van bi điều khiển khí nén lắp van điện từ khí nén nối ren
  • Van bi điều khiển khí nén lắp van điện từ khí nén bích
  • Van bi điều khiển khí nén lắp van điện từ khí nén clamp
  • Van bi 3 ngã điều khiển khí nén lắp van điện từ khí nén

van_bi_dieu_khien_khi_nen_lap_van_dien_tu_khi_nen_2

6. Báo giá van bi điều khiển khí nén lắp van điện từ khí nén

   Các loại van bi điều khiển khí nén lắp van điện từ khí nén được chúng tôi nhập từ nhiều nước lớn với đa dạng kiểu loại mẫu mã, kích cỡ, kiểu loại và xuất xứ khác nhau sử dụng phù hợp cho nhiều hệ thống, công trình hiện nay. Giá thành của van bi điều khiển khí nén lắp van điện từ khí nén có nhiều mức giá tùy vào yếu tố trên và thị trường van bi.

Liên hệ với chúng tôi để được tư vấn miễn phí và nhận được báo giá van bi điều khiển khí nén lắp van điện từ khí nén ngay nhé.
