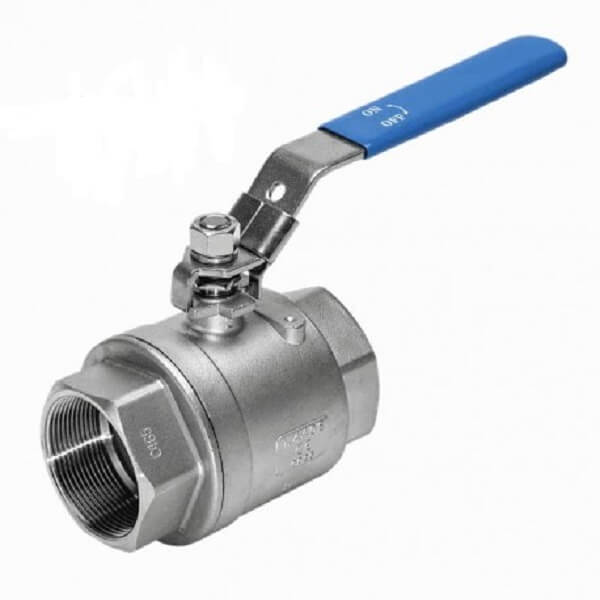

Van bi inox

van-bi-inox - ảnh nhỏ  1
Van bi inox

Van bi inox

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT :

  • Kích thước: DN15 - DN100…
  • Chất liệu: Inox 304, 316, 201
  • Kiểu kết nối: nối ren, nối bích
  • Bộ truyền động : tay gạt, bộ điều khiển khí nén, bộ điều khiển điện
  • Áp suất làm việc: PN10, PN16, PN25..
  • Nhiệt độ hoạt động: 250 độ C
  • Môi trường làm việc : nước sạch, thải, nước lạnh, nóng, ăn mòn, khí hơi...
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc...
  • Bảo hành : 12 tháng.

Lượt xem: 9153

Đánh giá 1 lượt đánh giá

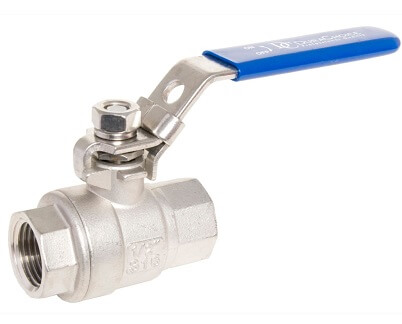

1. Van bi inox là van gì?

Van bi inox được làm từ các chất liệu inox SUS304, SUS316, SUS201 gồm 2 phần chính phần van bi inox và bộ truyền động có nhiệm vụ đóng mở, điều tiết lưu lượng dòng chất chảy qua hệ thống đường ống. Do được làm từ chất liệu chống ăn mòn tốt nhất nên van bi inox được sử dụng trong nhiều hệ thống có chất ăn mòn axit, bazo, muối...

van_bi_inox

1.1. Ứng dụng van bi inox

Van bi inox được sử dụng nhiều trong lĩnh vực thực phẩm, đồ uống, bởi thiết kế và cấu trúc van có tính chống ăn mòn, chất liệu van đạt chuẩn an toàn vệ sinh thực phẩm, đồ uống.

Van bi inox ứng dụng trong các hệ thống xử lý nước sạch, thải, cấp thoát nước, nước nóng, nước lạnh, khí nén, hơi... tại các nhà máy sản xuất, khu dân cư, trường học, bể bơi, khu công cộng...

Ngoài ra, van bi inox còn được ứng dụng trong lĩnh vực hóa sinh dung dịch, hóa chất ăn mòn, lĩnh vực nông nghiệp hệ thống tưới tiêu, chăn nuôi.

2. Thông số kỹ thuật van bi inox

  • Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100…
  • Chất liệu: inox SUS304, SUS316, SUS201
  • Kiểu kết nối: nối ren, nối bích
  • Tiêu chuẩn mặt bích : JIS, BS, ANSI
  • Bộ truyền động : tay gạt, bộ điều khiển khí nén, bộ điều khiển điện
  • Áp lực làm việc: PN10, PN16, PN25..
  • Nhiệt độ làm việc: 250 độ C
  • Môi trường làm việc : nước sạch, thải, nước lạnh, nóng, ăn mòn, khí hơi...
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc...
  • Bảo hành : 12 tháng.

3. Cấu tạo và nguyên lý hoạt động van bi inox

3.1. Cấu tạo van bi inox

Van bi inox bao gồm 2 phần chính :

  • Phần van bi inox
  • Bộ truyền động

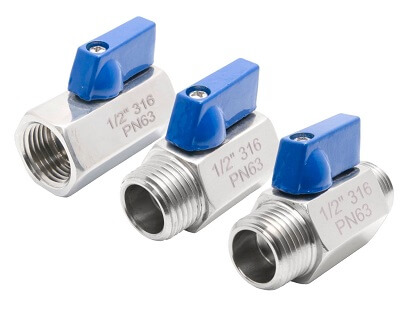

van_bi_inox_mini

Phần van bi inox là phần dùng để kết nối với các đường ống đường ống của hệ thống bao gồm thân van inox, quả bi, gioăng làm kín... Quả bi tiếp xúc trực tiếp với các chất chảy qua van có nhiệm vụ ngăn hoặc cho dòng chảy đi qua đường ống. Gioăng kín giúp các chất không bị rò rỉ khỏi đường ống. Phần van bi inox có loại với nhiều kích cỡ khác nhau và được làm bằng chất liệu inox chống ăn mòn phù hợp hoạt động trong nhiều môi trường.

Bộ truyền động là bộ phận dùng để điều khiển hoạt động đóng mở của van. Bộ truyền động có nhiều loại tay gạt, bộ điều khiển điện, bộ điều khiển khí nén...

Chúng tôi sẽ giới thiệu đến các bạn bộ truyền động tay gạt với thiết kế đơn giản người vận hành sẽ dễ dàng sử dụng chỉ cần gạt sang trái hoặc phải van sẽ mở và ngược lại. Bộ phận tay gạt thường được bằng thép, inox, nhựa và được bọc một lớp cao su hoặc nhựa cách điện, nhiệt...

3.2. Nguyên lý hoạt động van bi inox

Van bi inox có nguyên lý hoạt động đơn giản phụ thuộc vào từng kiểu loại điều khiển của van như:

   Đối với loại tay gạt, chỉ cần gạt tay gạt của van bi inox sang bên phải, trục van sẽ chuyển động khiến quả bi trong van dần dần mở ra, các lưu chất đi qua, van mở(có thể mở hoàn toàn hoặc không hoàn toàn). Ngược lại khi gạt tay gạt về vị trí ban đầu, quả bi sẽ đóng kiến thân van khiến lưu chất không đi được qua van, lúc này van đóng.

Quý khách hàng có thể tham khảo nguyên lý các loại van bi inox tự động như:

4. Ưu điểm van bi inox

 Van bi inox sở hữu những ưu điểm vượt trội như sử dụng được các môi trường ăn mòn như axit, bazo, muối, chịu được nhiệt độ cao, áp suất lớn, đa dạng về mẫu mã kích van.

  Van bi inox đạt chuẩn chất lượng an toàn vệ sinh thực phẩm, nước uống phù hợp với lĩnh vực sản xuất thực phẩm, nước giải khát, nước khoáng...

 Van bi inox có nhiều kích thước với giá thành tương ứng, van dễ dàng sử dụng và lắp đặt.

5. Các loại van bi inox

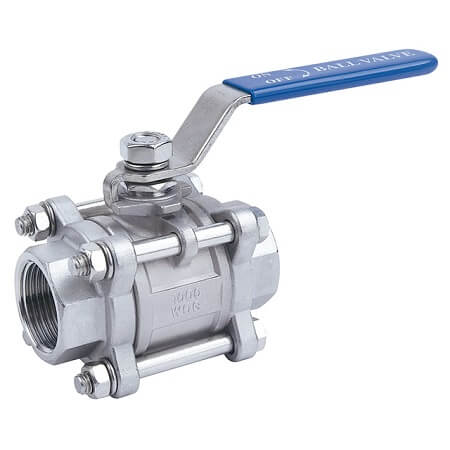

5.1. Van bi inox tay gạt

  • Dải sản phẩm : DN15-DN50
  • Nguyên liệu cấu tạo : inox 304, inox 316,...
  • Bộ truyền động : tay gạt
  • Kiểu lắp : lắp ren, lắp bích
  • Nhiệt độ làm việc : 0 ~ 180 độ C.
  • Áp suất làm việc : PN25, PN40, PN50, PN60...
  • Môi trường hoạt động : nước đa dụng, khí, hơi, dung dịch, hóa chất ăn mòn...
  • Xuất xứ : Đài Loan, Hàn Quốc, Châu Âu...
  • Bảo hành : 12 tháng
van_bi_inox_tay_gt

5.2. Van bi inox điều khiển khí nén

  • Các sản phẩm(kích cỡ) : 15A - 200A
  • Chất liệu van :  inox sus 304, 316
  • Lớp đệm - lót : inox, teflon...
  • Bộ điều khiển khí nén : hợp kim nhôm
  • Kiểu nối : Hàn, lắp ren , lắp bích, clamp
  • Kiểu hoạt động : đóng mở on/off hoặc tuyến tính
  • Nhiệt độ làm việc : -20~300 độ C
  • Áp lực làm việc : PN10 ~ 16Bar
  • Môi trường làm việc : khí , hơi , nước , xăng , dầu , dung dịch, hóa chất...
  • Xuất xứ : Đài Loan, Hàn Quốc
  • Bảo hành : 12 tháng.
van_bi_dieu_khien_khi_nen_tac_dong_don

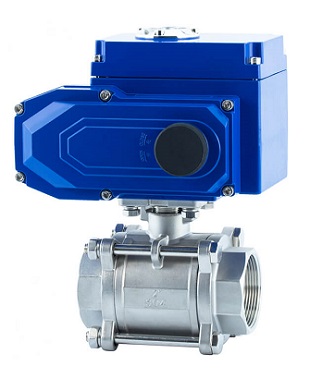

5.3. Van bi inox điều khiển điện

  • Cỡ van: DN15 - DN200
  • Nguyên liệu van: Inox 304, inox 316,
  • Vận hành: Điều khiển bằng điện, điện áp 24vdc, 220vac, 380vac
  • Chức năng: Điều khiển on/off hoặc điều khiển tuyến tính
  • Kết nối ống: Kết nối ren, kết nối mặt bích, kết nối hàn, kết nối clamp
  • Tiêu chuẩn mặt bích: BS PN10, PN16, JIS 10K, ANSi CLASS150
  • Áp suất làm việc: 10kg/cm2, 16kg/cm2, 20kg/cm2
  • Nhiệt độ làm việc: - 5 độ C ~ 200 độ C
  • Môi trường làm việc: Nước, dầu, khí, gas, hóa chất, hơi nóng.
  • Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc, G7
van_bi_noi_ren_dieu_khien_dien

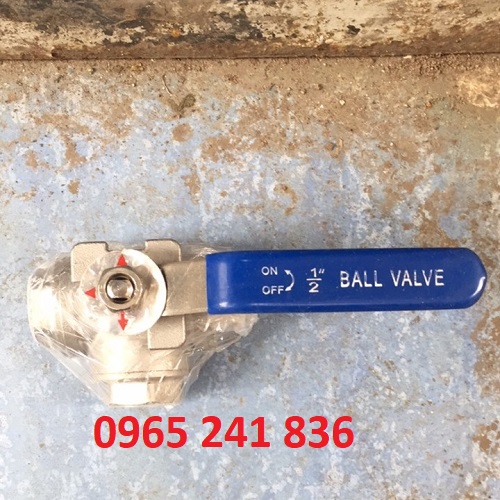

5.4. Van bi inox ren

  • Kích cỡ: DN6 – DN100
  • Chất liệu van: inox 201, inox 304, inox 316
  • Gioăng: PTFE, EPDM,…
  • Kiểu lắp: ren trong
  • Kiểu van: 1 mảnh, 2 mảnh, 3 mảnh, 3 ngã
  • Nhiệt độ làm việc: max 180 độ C
  • Áp lực làm việc: PN16, PN25
  • Môi trường làm việc: lưu chất lỏng, nước, khí, hơi, hoá chất, dung dịch, …
  • Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản, Châu âu,…
  • Bảo hành: 12 tháng.
van_bi_inox_ren

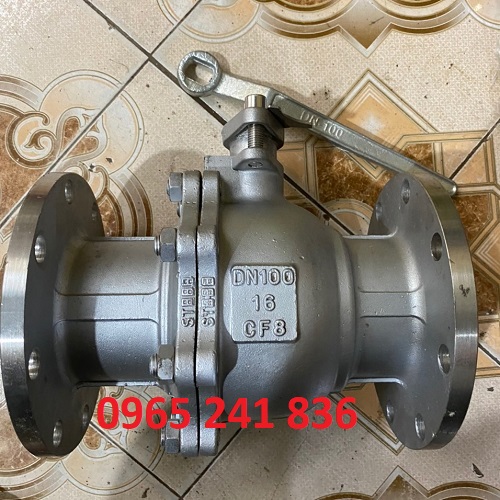

5.5. Van bi inox bích

  • Kích cỡ: DN15– DN200
  • Chất liệu: inox 201, 304, 316
  • Gioăng kín: PTFE, EPDM
  • Kiểu lắp: Bích
  • Kiểu van: 2 mảnh, 3 ngã
  • Nhiệt độ làm việc: -20 độ C đến 180 độ C
  • Áp lực làm việc: PN16, PN25, PN40
  • Môi trường làm việc: nước, dung dịch, khí hơi, hoá chất…
  • Bảo hành: 12 tháng.
van_bi_inox_bich

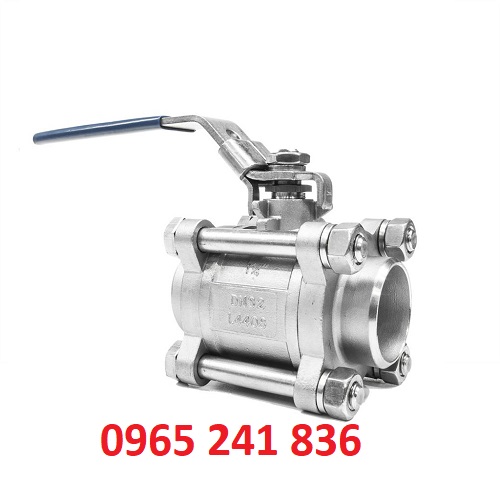

5.6. Van bi inox hàn

  • Kích cỡ: DN6 – DN100
  • Vật liệu inox 201, 304, 316
  • Gioăng: PTFE
  • Kết nối: hàn
  • Nhiệt độ làm việc: 180 độ C
  • Áp lực làm việc: PN16, PN25. PN40
  • Bảo hành: 12 tháng.
van_bi_inox_han

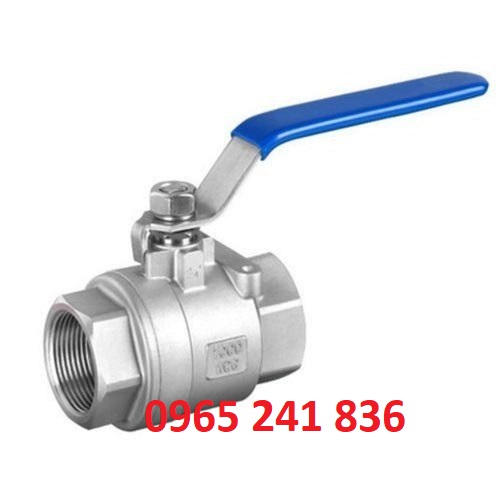

5.7. Van bi inox 201

  • Kích cỡ: DN6 – DN100
  • Chất liệu van: inox 201
  • Gioăng kín: PTFE, EPDM
  • Kiểu lắp: ren, bích
  • Nhiệt độ làm việc: - 20 độ C - 180 độ C
  • Áp lực làm việc: PN16
  • Môi trường làm việc: nước, khí, hơi, hoá chất…
  • Bảo hành: 12 tháng
van_bi_inox_201

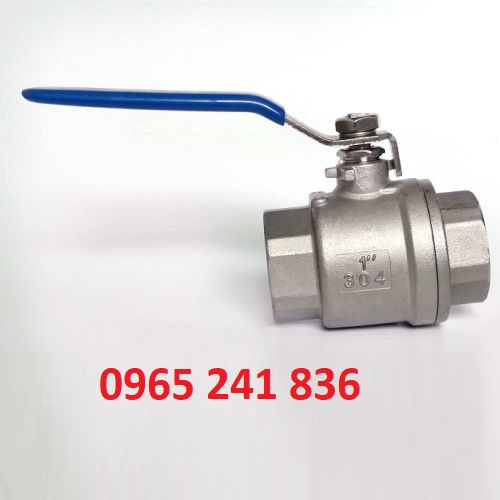

5.8. Van bi inox 304

  • Kích cỡ: DN6 – DN200
  • Nguyên liệu van: inox 304
  • Gioăng làm kín: EPDM, PTFE
  • Kiểu lắp: ren trong
  • Nhiệt độ làm việc: max 180 độ C
  • Áp lực làm việc: PN16, PN25, PN40
  • Môi trường làm việc: nước, hơi, khí, hoá chất…
  • Bảo hành: 12 tháng
van_bi_inox_304

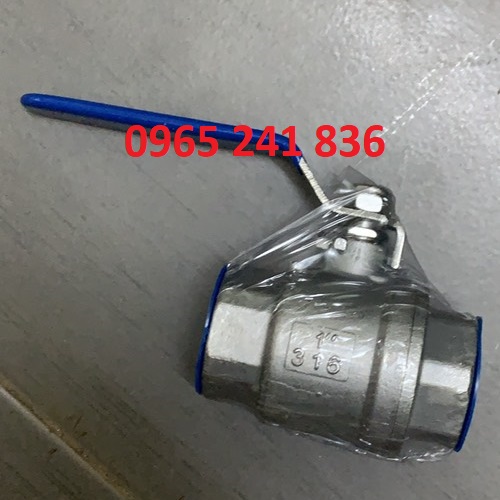

5.9. Van bi inox 316

  • Kích cỡ: DN6 – DN200
  • Chất liệu van: inox sus 316
  • Gioăng kín: PTFE
  • Kiểu lắp: ren, bích
  • Nhiệt độ làm việc: max 180 độ C
  • Áp lực làm việc: PN16, PN25
  • Môi trường làm việc: nước, khí, dung dịch, hoá chất…
  • Bảo hành: 12 tháng
van_bi_inox_316

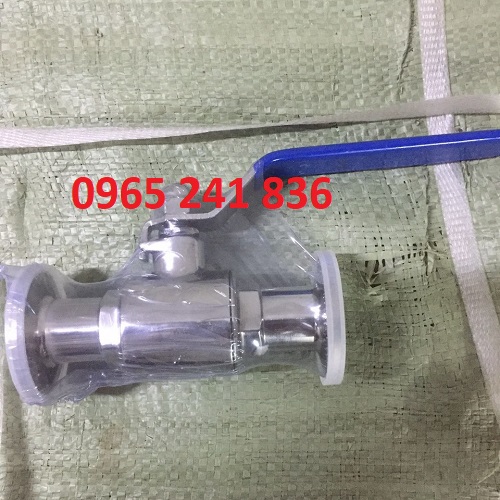

5.10. Van bi inox vi sinh

van_bi_inox_vi_sinh

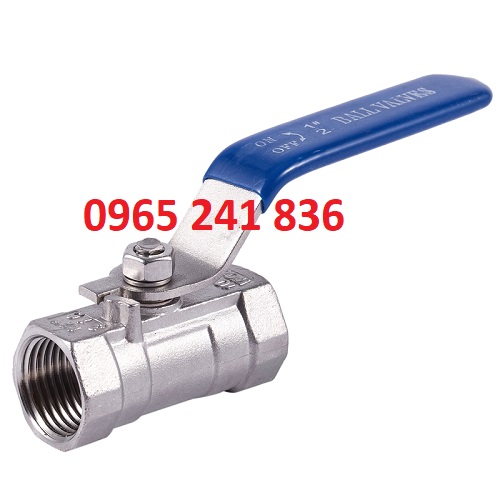

5.11. Van bi inox 1 mảnh

   Van bi inox 1 mảnh là loại van được đúc liền thân 1 thể duy nhất, loại thường có kích cỡ nhỏ được làm hoàn toàn bằng inox, và rất dễ sử dụng. Van bi inox 1 mảnh thường ứng dụng lắp đặt cho các ống dẫn nước, khí hơi cỡ nhỏ.

van_bi_inox_1_manh

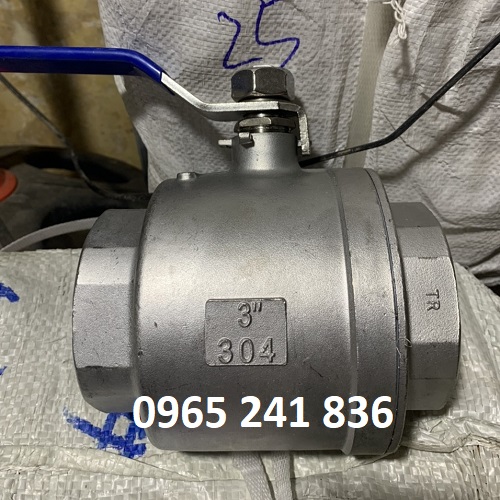

5.12. Van bi inox 2 mảnh

   Van bi inox 2 mảnh là loại van có phần thân được thiết kế với 2 phần kết nối với nhau, loại này khá phổ biến thường có kích cỡ trung bình và nhỏ. Điểm thuận lợi của van bi inox 2 mảnh có thế tháo rời phần thân van bi ra, giúp bạn có thể dễ dàng kiểm tra được những sự cố van khi hư hỏng. Van bi 2 mảnh thường có kiểu nối ren và lắp bích.

van_bi_inox_2_manh

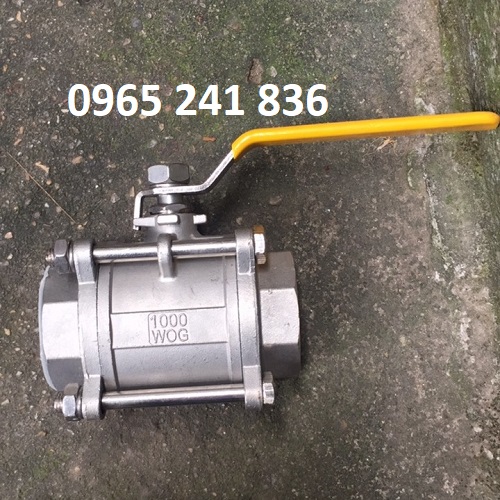

5.13. Van bi inox 3 mảnh

   Van bi inox 3 mảnh là loại van mà trên thân van bi được kết nối với nhau bằng 3 phần với 2 phần lắp ren và một phần thân giữa. Loại van bi inox 3 mảnh có đa dạng kích cỡ, được kết nối kiểu ren, dễ dàng lắp đặt và vận hành van.

van_bi_inox_3_manh

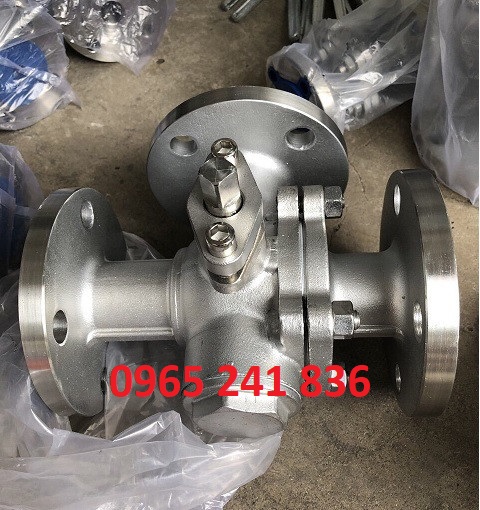

5.14. Van bi inox 3 ngã

   Van bi inox 3 ngã là loại van bi có thiết kế 3 đường kết nối với các đường ống với 2 kiểu lắp nối ren và lắp mặt bích. Van bi inox 3 ngã có dạng chính, dạng chữ L và dạng chữ T tuỳ vào từng dạng mà có thể sử dụng cho từng kiểu hệ thống, thiết bị khác nhau.

van_bi_inox_3_nga

5.15. Van bi inox theo xuất xứ

  • Van bi inox Trung Quốc
  • Van bi inox Đài Loan
  • Van bi inox Hàn Quốc
  • Van bi inox Nhật Bản
  • Van bi inox Việt Nam
  • Van bi inox Châu âu

6. Báo giá van bi inox

   Như chúng tôi đã giới thiệu ở trên van bi inox có rất kiểu loại với nhiều kích cỡ, chất liệu, kiểu dáng, kiểu lắp và xuất xứ khác nhau chính vì thế mà giá thành van bi inox rất đa dạng tuỳ thuộc vào các yếu tố trên và phụ thuộc vào thị trường của van bi inox.

   Đến với CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT để nhận được những sản phẩm van bi inox có chất lượng tốt nhất, giá thành rẻ nhất, đầy đủ các loại giấy tờ COCQ, hàng sẵn số lượng lớn và được bảo hành 12 tháng.

Liên hệ ngay với chúng tôi để được tư vấn và nhận báo giá van bi inox ngay bạn nhé.
