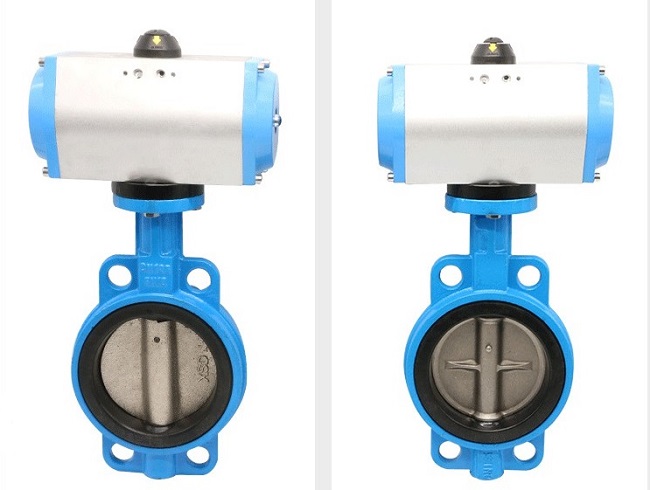

Van bướm điều khiển khí nén Đài Loan

1.Van bướm điều khiển khí nén Đài Loan là van gì?

Van bướm điều khiển khí nén Đài Loan hay van bướm điều khiển khí nén Taiwan là loại van được sản xuất từ Đài Loan có nhiệm vụ điều khiển đóng mở giúp ngăn hoặc cho các dòng chất chảy đi qua các hệ thống đường ống. Van được làm từ các chất liệu như gang, inox, thép, đồng, nhựa,… làm việc được trong nhiểu môi trường nước, khí, hơi, hóa chất, dung dịch ăn mòn,… và được ứng dụng trong nhiều hệ thống nhà máy xử lý nước, các trạm bơm, các hệ thống tưới tiêu, khu công nghiệp, sản xuất, chế biến thực phẩm, đồ uống, dược phẩm,…

Van bướm điều khiển khí nén Đài Loan có các kích cỡ từ DN15 – DN600( và một số kích thước lớn hơn phải đặt trước,…) với 2 bộ điều khiển chính : bộ điều khiển tác động đơn, bộ điều khiển tác động kép được nhập khẩu từ các hãng lớn của Đài Loan như Haitima, Geko,… và nhiều các hãng nổi tiếng khác.

Các loại van bướm điều khiển khí nén Đài Loan thông dụng :

• Van bướm điều khiển khí nén tác động đơn Đài Loan
• Van bướm điều khiển khí nén tác động kép Đài Loan
• Van bướm điều khiển khí nén tuyến tính Đài Loan
• Van bướm điều khiển khí nén ON/OFF Đài Loan

2.Thông số kỹ thuật van bướm điều khiển khí nén Đài Loan

• Kích cỡ sản phẩm : DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350,…, DN600, DN700, DN800, DN900, DN1000,... DN2000
• Chất liệu van : gang, thân gang cánh inox, inox, nhựa, thép, đồng,…
• Gioăng làm kín : cao su EPDM, PTFE, NBR, teflon,…
• Kiểu lắp : lắp bích, Wafer, Lug, Clamp,..
• Kiểu tác động : tác động đơn, tác động kép
• Bộ truyền động : tuyến tính, on/off
• Áp lực khí nén : 2 bar ~ 8 bar.
• Áp lực làm việc : PN10, PN16, PN25, PN40
• Nhiệt độ làm việc : -20 độ C ~ 200 độ C.
• Môi trường làm việc : nước đa dụng, khí nén, hơi, các dung dịch, hóa chất...
• Xuất xứ : Đài Loan
• Bảo hành : 12 tháng

3.Cấu tạo van bướm điều khiển khí nén Đài Loan

*Thân van bướm

• Thân van bướm là phần dùng để kết nối với các hệ thống theo các kiểu lắp như lắp bích, lắp lug, lắp wafer,… giúp các chất trực tiếp đi qua van.
• Cánh bướm(đĩa van) có tác dụng như cánh cửa đóng mở giúp các chất đi qua hoặc ngăn chúng lại.
• Trục là bộ phận truyền động liên kết cánh bướm với bộ điều khiển.
• Gioăng làm kín thường được làm bằng cao su, teflon,… giúp các chất không rò rỉ ra bên ngoài.

*Bộ điều khiển khí nén tác động đơn(Single acting)

• Bộ khí nén tác động đơn là loại có lò xo phản hồi kết nối với 2 đầu xy lanh có các rảnh răng nhỏ và trục xoay điều khiển.
• Lò xo thường được làm từ chất liệu đồng, inox, thép không gỉ,… vỏ bên ngoài được làm từ hợp kim nhôm và có một số các bộ phận dùng để lắp đặt các phụ kiện đi kèm.

*Bộ điều khiển khí nén tác động kép(Pnuematic actutor)

Bộ khí nén tác động kép là loại không có lò xo kết nối trực tiếp với xy lanh và có 2 lỗ khí ở 2 bên. Hoạt động dựa vào các lỗ khí mở và lỗ khí đóng.

*Các phụ kiện của bộ điều khiển khí nén

• Bộ tuyến tính
• Van điện từ khí nén
• Công tác giới hạn
• Định vị
• Bộ van giảm áp khí nén

4.Nguyên lý làm việc van bướm điều khiển khí nén Đài Loan

Đối với van bướm tác động đơn : khi cấp khí nén vào sẽ khí pitong chuyển động và tác dụng lên trục làm cánh bướm xoay theo lúc này lò xo sẽ nén lại. Khi ngưng cấp khí nén lò xo sẽ giãn ra các bộ phận quay về vị trí ban đầu van đóng.

Đối với van bướm tác động kép : khi cho khí nén vào lỗ khí mở khí nén sẽ đẩy pitong có bánh răng vào trong(tác động lên bánh răng ở trục) làm xoay trục đồng thời khiến canh bướm xoay theo van mở và ngược lại cấp khí vào lỗ đóng van đóng.

5.Phân loại van bướm điều khiển khí nén Đài Loan

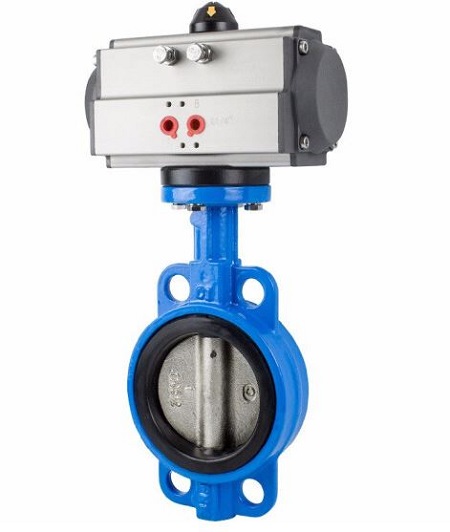

*Van bướm điều khiển khí nén thân gang cánh inox Đài Loan

Thông số kỹ thuật

• Kích thước van : DN40 – DN1000
• Vật liệu van : thân gang cánh inox sus304/sus316
• Áp suất làm việc : PN10 - PN16 – PN25 – PN40
• Nhiệt độ làm việc : -5 độ C đến 220 độ C
• Kiểu chuyển động : tác động đơn và tác động kép
• Môi trường làm việc : nước sạch, nước thải, nước đa dụng, thực phẩm , dung dịch, hóa chất...
• Xuất xứ : Đài Loan
• Bảo hành : 12 tháng

*Van bướm điều khiển khí nén inox Đài Loan

Thông số kỹ thuật

• Kích cỡ : DN40 - DN1000
• Chất liệu van : inox 201, inox 304, inox 316
• Áp suất làm việc : PN10, PN16, PN25, PN40
• Nhiệt độ làm việc :  ~ 220 độ C
• Môi trường làm việc : Nước đa dụng, thực phẩm, đồ uống, dung dịch, hóa chất...
• Xuất xứ : Đài Loan
• Bảo hành : 12 tháng

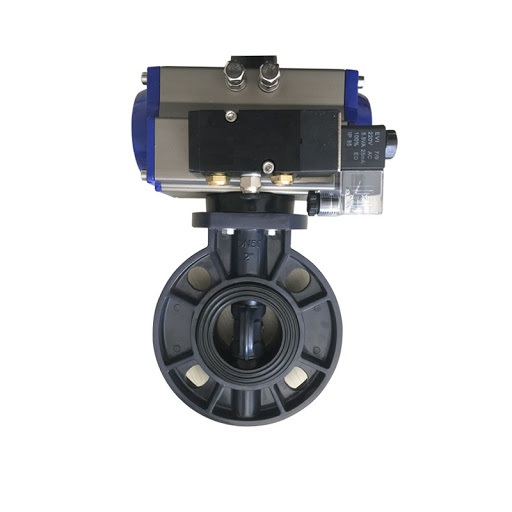

*Van bướm điều khiển khí nén nhựa Đài Loan

Thông số kỹ thuật

• Kích thước van : DN50 - DN500
• Chất liệu van : nhựa PVC, UPVC,…
• Áp suất làm việc : PN10 đến PN40
• Nhiệt độ làm việc : khoảng 220 độ C
• Môi trường làm việc : nước sạch, thực phẩm, đồ uống,…
• Xuất xứ : Đài Loan
• Bảo hành : 12 tháng

Và một số loại van bướm điều khiển khí nén Đài Loan khác như :

• Van bướm điều khiển khí nén đồng Đài Loan
• Van bướm điều khiển khí nén gang Đài Loan
• Van bướm điều khiển khí nén vi sinh Đài Loan
• Van bướm điều khiển khí nén lắp bích Đài Loan
• Van bướm điều khiển khí nén lắp lug Đài Loan

6.Báo giá van bướm điều khiển khí nén Đài Loan

Van bướm điều khiển khí nén Đài Loan có giá thành rẻ hơn các loại van bướm điều khiển khí nén khác tuy nhiên giá cụ thể của van sẽ phụ thuộc theo kích cỡ, chất liệu cũng như hãng sản xuất. Gọi ngay 0965.241.836 để nhận được tư vấn và báo giá van bướm điều khiển khí nén Đài Loan. Tham các loại van bướm khác tại danh mục sản phẩm van bướm điều khiển khí nén.
