Van bướm gang điều khiển điện

1.Van bướm gang điều khiển điện là gì?

Van bướm gang điều khiển điện là một loại van bướm điều khiển điện được cấu tạo bằng chất liệu gang với 2 dạng chính thân gang cánh gang và thân gang cánh inox, được điều khiển đóng mở tự động bằng bộ điện 24V, 110V, 220V, 380V giúp các lưu chất dễ dàng đi qua van hoặc ngăn chúng lại không cho đi qua van. Van bướm gang điều khiển điện có dạng điều khiển đóng mở, dạng tuyến tính đóng mở theo góc và dạng on/off đóng mở 1 góc duy nhất chính vì thế mà van có thể sử dụng phù hợp trong hệ thống điều tiết và đóng mở dòng chảy lưu chất. Van bướm gang điều khiển điện có nhiều kiểu loại kích cỡ và có xuất xứ từ nhiều quốc gia lớn đảm tốt nhất về chất lượng cũng như giá thành đến quý khách hàng.

2.Thông số kỹ thuật van bướm gang điều khiển điện

• Kích thước van bướm: DN50 – DN1500
• Chất liệu van: toàn thân gang, thân gang cánh inox
• Gioăng làm kín: caosu EPDM, teflon,...
• Bộ điều khiển: bộ điện
• Chất liệu bộ điều khiển: hợp kim nhôm, nhựa cao cấp
• Điện áp: 24V, 220V
• Dạng hoạt động: ON/OFF, tuyến tính
• Kiếu lắp: mặt bích, lug, wafer
• Tiêu chuẩn bích: BS, JIS, DIN
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc : 120 độ C
• Môi trường làm việc: nước, khí hơi, lưu chất lỏng,...
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Châu âu, Malaysia, Thỗ Nhĩ Kỳ…
• Bảo hành: 12 tháng

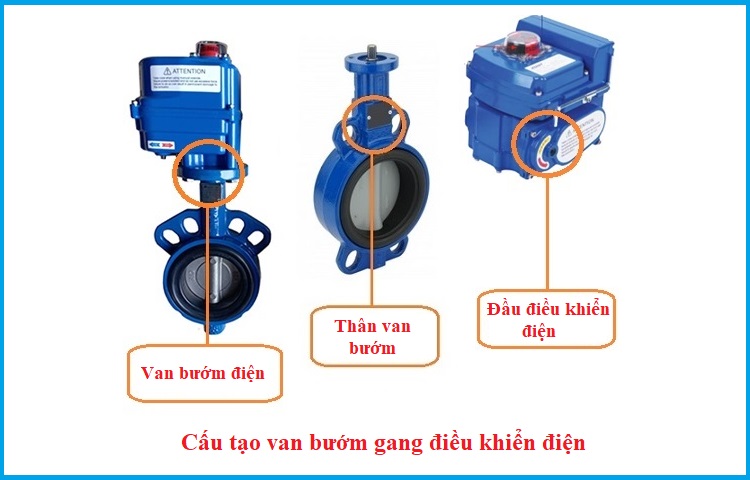

3.Cấu tạo van bướm gang điều khiển điện

3.1.Thân van bướm gang

• Thân van được làm bằng chất liệu gang, gang dẻo, gang cầu dùng để kết nối với các hệ thống theo kiểu lắp bích, lug, wafer,...
• Trục ty được làm bằng thép, inox, gang dùng để kết nối cánh bướm với đầu điện
• Đĩa van, cánh bướm được làm bằng gang, inox dùng để cho các lưu chất đi qua hoặc chặn không cho các lưu chất đi qua van.
• Gioăng làm kín được làm bằng cao su, teflon giúp các lưu chất không bị rò rỉ ra bên ngoài hệ thống.

3.2.Bộ điều khiển điện

Bộ điều khiển điện có cấu tạo gồm các bảng mạch, dây nối, bánh răng, trục, vỏ bộ điều khiển với các nguồn điện áp sử dụng 24V, 110V, 220V, 380V. Bộ điều khiển điện thường có 2 loại bộ điều khiển điện có tay quay và bộ điều khiển điện thông thường. Trên bộ điều khiển điện thường có màn hình và các nút điều khiển van. Bộ điều khiển điện thường được chia làm 2 loại: bộ điều khiển điện tuyến tính và bộ điều khiển điện on/off.

3.3.Catalogue van bướm gang điều khiển điện

4.Nguyên lý làm việc van bướm gang điều khiển điện

Van bướm gang điều khiển điện có nguyên lý làm việc khá đơn giản, sau khi cài đặt bộ điều khiển điện với nguồn, ta cấp vào bộ điều khiển điện một nguồn điện tương ứng như 24V, 220V thì lúc này điện sẽ tác động lên các mạch làm bánh răng chuyển động xoay khiến trục van xoay theo đồng thời làm cánh bướm quay theo lúc này van mở. Ngược lại khi ngưng cấp điện hoặc van bướm chạy hết chu kỳ cài đặt trục và đĩa sẽ quay về vị trí ban đầu, van đóng.

Quý khách hàng có thể tham khảo thêm các sản phẩm van bướm điện khác:

• Van bướm inox điều khiển điện
• Van bướm thép điều khiển điện
• Van bướm nhựa điều khiển điện

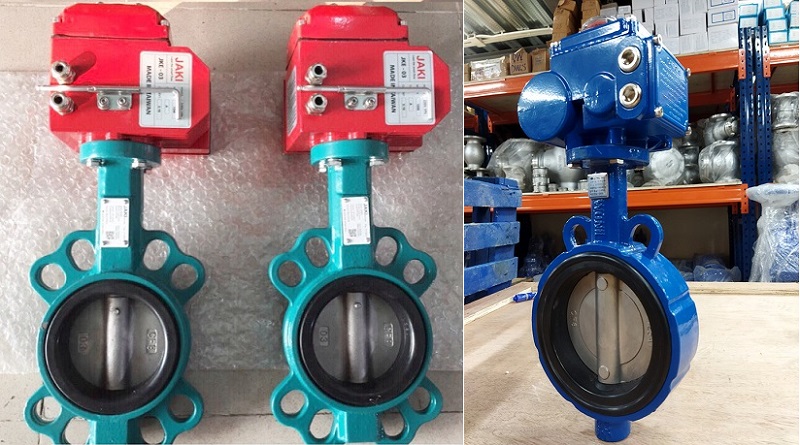

5.Ứng dụng van bướm gang điều khiển điện

Van bướm gang điều khiển điện ứng dụng trong các hệ thống xử lý nước, cấp thoát nước, khí hơi, nước biển, dung dịch, lưu chất,... thường được sử dụng trong các hệ thống trong thành phố, các khu chung cư cư, trong các khu tập thể, trường học, hệ thống PCCC, các khu công nghiệp, nông nghiệp, nhà máy sản xuất, chế biến, thủy điện, nhiệt điện,...

Các sản phẩm van bướm gang điều khiển điện được ứng dụng rộng rãi và được dùng thông dụng trong nhiều các hệ thống, thiết bị đường ống hiện nay bởi giá thành rẻ, chất lượng cao và dễ dàng lắp đặt, sử dụng.

6.Ưu điểm và nhược điểm van bướm gang điều khiển điện

6.1.Ưu điểm van bướm gang điều khiển điện

• Van bướm gang điều khiển điện có nhiều kích cỡ lớn nhỏ khác nhau từ DN40 – DN1500
• Van bướm gang điều khiển điện được điều khiển tự động bằng bộ điện.
• Van bướm gang điều khiển điện có thời gian đóng mở cánh bướm nhanh
• Sử dụng tốt trong nhiều môi trường lưu chất nước, khí, hơi, lưu chất lỏng,...
• Van bướm gang điện dễ dàng lắp đặt với nhiều hệ thống theo nhiều kiểu như lắp nằm ngang, lắp thẳn đứng, ngược,...
• Van dễ dàng lắp đặt, sử dụng, thay thế và bảo dưỡng,...
• Van bướm gang điện sử dụng bộ điện điều khiển tự động, một số loại có gắn thêm bộ phận tay quay, khi mất điện vẫn có thể sử dụng tay quay để thực hiện đóng mở van.
• Ngoài ra, van bướm gang điện còn có giá thành rẻ hơn các loại van có chất liệu khác như inox, thép,...

6.2.Nhược điểm van bướm gang điều khiển điện

• Van bướm gang điều khiển điện không dùng được trong các lưu chất có nhiệt cao, áp lớn
• Van không dùng được trong các lưu chất có độ ăn mòn cao, các chất đặc sệt,...
• Giá thành cao hơn các dòng van bướm cơ thông thường.

7.Phân loại van bướm gang điều khiển điện

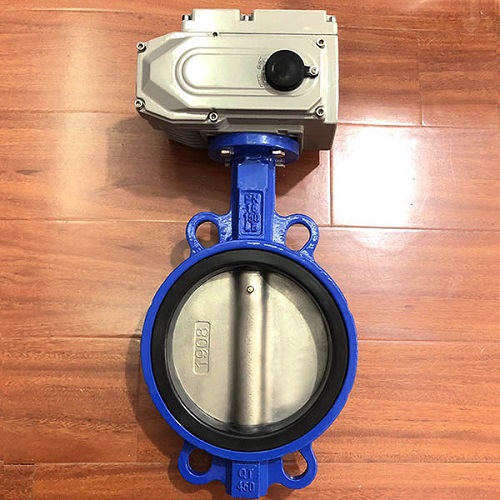

7.1.Van bướm gang điều khiển điện ON/OFF

Van bướm gang điều khiển điện ON/OFF là dạng van có phần đầu điện ON/OFF hoạt động đóng mở hoàn toàn theo một góc 90 độ, phần cánh van gang sẽ được đóng hoặc mở theo một góc 90 độ đến khi đầu điện chạy hết hành trình.

7.2.Van bướm gang điều khiển điện tuyến tính

Van bướm gang điều khiển điện tuyến tính là dạng van có phần đầu điều khiển hoạt động đóng mở theo nhiều góc độ như góc 25 độ, 40 độ, 50 độ, 60 độ, 90 độ tùy vào cài đặt của dùng. Bộ điều khiển tuyến tính van bướm gang thiết kế hiện đại dùng tốt để điều tiết lưu lượng dòng chảy lưu chất.

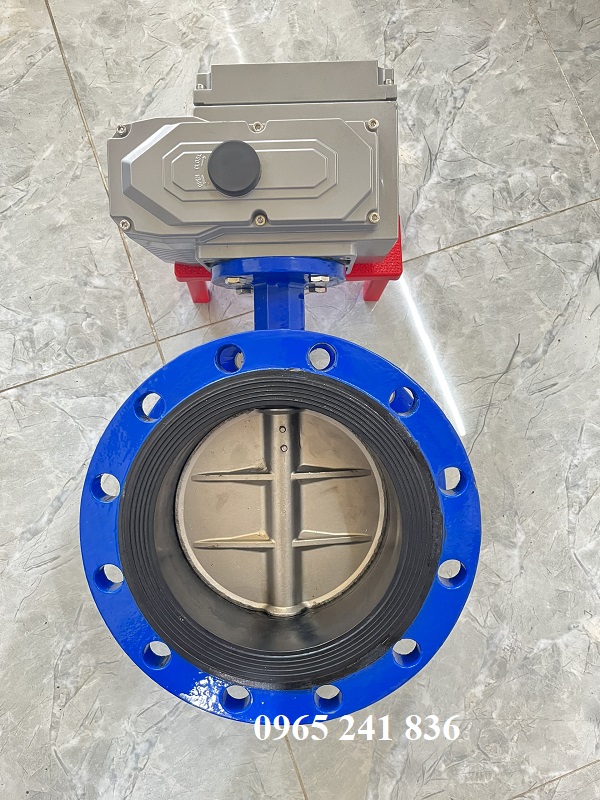

7.3.Van bướm gang bích điều khiển điện

Van bướm gang bích điều khiển điện là dạng thân van có phần van bướm được thiết kế theo kiểu kết nối 2 mặt bích với các tiêu chuẩn bích thông dụng BS và JIS được làm bằng chất liệu gang với phần cánh thiết kế inox, có đa dạng kích cỡ từ DN50 đến DN500.

7.4.Van bướm toàn thân gang điều khiển điện

Van bướm toàn thân gang điều khiển điện có phần thân làm hoàn toàn bằng gang với phần thân ngoài và đĩa làm bằng gang giúp giảm thiểu chi phí về sản phẩm, tuy không dùng tốt bằng dạng van bướm inox nhưng loại van bướm toàn thân gang điều khiển điện dùng tốt trong môi trường lưu chất nước, khí hơi thông dụng.

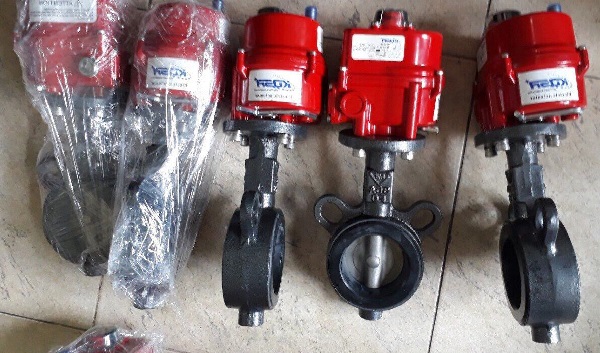

7.5.Van bướm thân gang cánh inox điều khiển điện

Van bướm thân gang cánh inox điều khiển điện được thiết kế với vỏ thân ngoài làm bằng chất liệu gang, đĩa cánh trục bên trong thân van làm bằng chất liệu inox giúp tạo đơn kín, tăng độ bền, tuổi thọ và giúp van làm việc phù hợp với nhiều môi trường lưu chất.

7.6.Van bướm gang tay quay điều khiển điện

Van bướm gang tay quay điều khiển điện là dạng van gang được tích hợp thêm bộ phận tay quay trên đầu điều khiển điện giúp người vận hành dễ dàng sử dụng để đóng mở van khi gặp các vấn đề như mất điện, nguồn điện lỗi và một số lỗi khác.

Các sản phầm van bướm gang điều khiển điện theo xuất xứ:

• Van bướm gang điều khiển điện Đài Loan
• Van bướm gang điều khiển điện Hàn Quốc
• Van bướm gang điều khiển điện Nhật Bản
• Van bướm gang điều khiển điện Trung Quốc
• Van bướm gang điều khiển điện Nhật Bản
• Van bướm gang điều khiển điện Châu âu

8.Báo giá van bướm gang điều khiển điện

Van bướm gang điều khiển điện có nhiều loại với nhiều kích cỡ lớn nhỏ và xuất xứ khác nhau chính vì thế mà giá thành van bướm gang sẽ phụ thuộc vào các yếu tố trên. Các loại van bướm gang điều khiển điện có giá thành rẻ hơn các loại van bướm inox điều khiển điện, van bướm thép điều khiển điện,... Để nhận được tư vấn và báo giá van bướm gang điều khiển điện liên hệ ngay với chúng tôi nhé!
