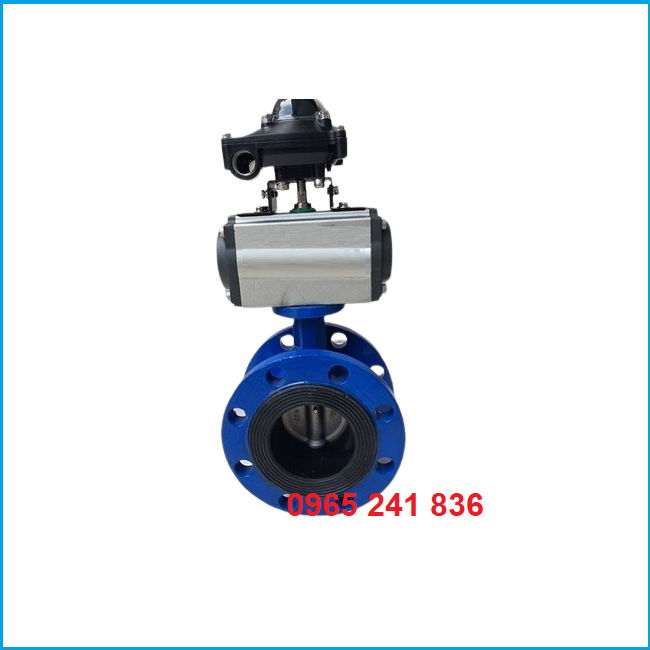

Van bướm mặt bích điều khiển khí nén Yaccor

van-buom-mat-bich-dieu-khien-khi-nen-yaccor - ảnh nhỏ  1
Van bướm mặt bích điều khiển khí nén Yaccor

Van bướm mặt bích điều khiển khí nén Yaccor

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ: DN50 đến DN1000
  • Thân: Gang
  • Đĩa: inox 304
  • Đệm: EPDM, PTFE
  • Dạng: ON/OFF, tuyến tính
  • Kiểu lắp: mặt bích
  • Áp lực: PN16
  • Nhiệt độ: -5 độ C ~ 90 độ C
  • Môi trường làm việc: nước, lưu chất lỏng, dung dịch, hóa chất,…
  • Xuất xứ: Yaccor – Đài Loan
  • Bảo hành: 12 tháng.

Lượt xem: 9027

Đánh giá 1 lượt đánh giá

1. Van bướm mặt bích điều khiển khí nén Yaccor là gì?

   Van bướm mặt bích điều khiển khí nén Yaccor là loại van có phần thân được thiết kế với 2 mặt bích ở hai bên hoạt động nhờ bộ khí nén được sản xuất tại các nhà máy Yaccor Đài Loan. Van bướm mặt bích điều khiển khí nén Yaccor thường có kích cỡ lớn và khá nặng do cấu tạo 2 mặt bích liền trên thân van bướm, van được làm bằng chất liệu gang, inox phổ biến và được được sử dụng trong nhiều hệ thống, thiết bị trong công nghiệp và dân sinh.

van_buom_mat_bich_dieu_khien_khi_nen_yaccor

2. Thông số kỹ thuật van bướm mặt bích điều khiển khí nén Yaccor

  • Kích cỡ: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500,…, DN1000
  • Thân: Gang
  • Đĩa: inox 304
  • Đệm: EPDM, PTFE
  • Khí nén: 3 – 8 bar
  • Tiêu chuẩn IP67
  • Dạng: ON/OFF, tuyến tính
  • Kiểu lắp: mặt bích
  • Tiêu chuẩn: BS, JIS
  • Áp lực: PN16
  • Nhiệt độ: -5 độ C ~ 90 độ C
  • Môi trường làm việc: nước, lưu chất lỏng, dung dịch, hóa chất,…
  • Xuất xứ: Yaccor – Đài Loan
  • Bảo hành: 12 tháng.

3. Cấu tạo và nguyên lý hoạt động van bướm mặt bích điều khiển khí nén Yaccor

3.1. Cấu tạo van bướm mặt bích điều khiển khí nén Yaccor

   Thân van bướm mặt bích được thiết kế với 2 mặt bích nằm ở 2 bên với các lỗ bắt bích theo tiêu chuẩn kích cỡ BS và JIS. Thân ngoài van bướm thường làm bằng các vật liệu inox, gang, thép. Bên trong thân van gồm có gioăng làm kín làm bằng cao su EPDM, PTFE và gồm đĩa van cộng với trục van.

   Đầu điều khiển khí nén Yaccor có phần vỏ làm bằng hợp kim nhôm cao cấp, bên trong gồm các bộ phận như piston, bánh răng, trục và các lỗ để cấp và thoát khí nén. Thiết kế trong đầu khí nén phù hợp để tcho quá trình đóng mở van là tiện lợi nhất.

van_buom_than_gang_canh_inox_mat_bich_dieu_khien_khi_nen_yaccor

3.2. Nguyên lý hoạt động van bướm mặt bích điều khiển khí nén Yaccor

   Van bướm mặt bích điều khiển khí nén Yaccor có nguyên lý hoạt động đơn giản tương tự như các dòng van bướm điều khiển khí nén khác. Cấp khí nén vào lỗ 1 đầu điều khiển khí nén, piston sẽ chuyển làm trục bánh răng xoay khiến van mở. Khi cấp vào lỗ 2 đầu điều khiển khí nén thì quá trình sẽ đi ngược lại và làm các bộ phận quay về vị trí ban đầu, van đóng.

4. Ưu điểm và ứng dụng van bướm mặt bích điều khiển khí nén Yaccor

  • Van dễ dàng kết nối với các hệ thống lắp đặt mặt bích, tạo độ chắc chắn ctrong quá trình các lưu chất lưu thông.
  • Thiết kế mặt bích có độ dày lớn, bên trong có đĩa van dày được làm bằng các chất liệu bền bỉ chịu được nhiệt cao áp lớn.
  • Van được lắp đặt trong nhiều hệ thống đường ống cấp xả nước trong các trạm bơm, hệ thống thủy điện, thủy lợi,…
  • Ứng dụng lắp đặt trong các đường ống ngầm trong thành phố, đường trong sản xuất,…
  • Ứng dụng trong nhiều hệ thống thiết bị dân sinh, trồng trọt, tưới tiêu, chăn nuôi, sản xuất chế biến,…

5. Các sản phẩm van bướm mặt bích điều khiển khí nén Yaccor

5.1. Van bướm mặt bích điều khiển khí nén Yaccor theo chất liệu

  • Van bướm thân gang cánh inox mặt bích điều khiển khí nén Yaccor
  • Van bướm gang mặt bích điều khiển khí nén Yaccor
  • Van bướm inox 304 mặt bích điều khiển khí nén Yaccor
  • Van bướm inox 316 mặt bích điều khiển khí nén Yaccor
  • Van bướm thép mặt bích điều khiển khí nén Yaccor

van_buom_inox_mat_bich_dieu_khien_khi_nen_yaccor

5.2. Van bướm mặt bích điều khiển khí nén Yaccor theo kiểu loại

  • Van bướm mặt bích điều khiển khí nén tác động đơn Yaccor
  • Van bướm mặt bích điều khiển khí nén tác động kép Yaccor
  • Van bướm mặt bích điều khiển khí nén on/off Yaccor
  • Van bướm mặt bích điều khiển khí nén tuyến tính Yaccor

6. Báo giá van bướm mặt bích điều khiển khí nén Yaccor

   Van bướm mặt bích điều khiển khí nén Yaccor thường có kích cỡ khá lớn, van có nhiều kích thước khác nhau chính vì thế mà giá thành van khá đa dạng và cao hơn các dạng van bướm lắp wafer thông dụng. CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT chuyên cung cấp các sản phẩm van bướm mặt bích điều khiển khí nén Yaccor đến khắp thị trường với giá thành tốt nhất và chất lượng tốt nhất hiện nay. Liên hệ với chúng tôi để nhận được ngay báo giá van bướm mặt bích điều khiển khí nén Yaccor ngay bạn nhé.

Nguồn: vanhanoi.com
