Van bướm tay quay

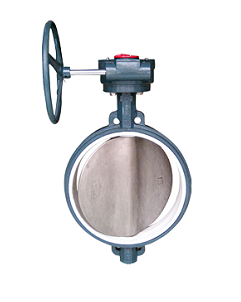

van-buom-tay-quay - ảnh nhỏ  1
Van bướm tay quay

Van bướm tay quay

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Size van : DN50-DN350... DN1000
  • Chất liệu van : gang, gang dẻo, inox...
  • Kiểu điều khiển : tay quay.
  • Kiểu lắp : lắp bích...
  • Áp lực làm việc : PN10-PN16-PN25
  • Nhiệt độ làm việc : 0 ~ 80 độ C.
  • Môi trường làm việc : nước sạch thải, ăn mòn, hóa chất...
  • Xuất xứ : Đài Loan, Hàn Quốc, Nhật, Malaysia...
  • Bảo hành : 12 tháng.



Lượt xem: 26572

Đánh giá 1 lượt đánh giá

I. Van bướm tay quay là van gì?

Van bướm tay quay là loại van được cấu tạo từ 2 thành phần chính là van bướm và tay quay(vô lăng). Van có nhiệm vụ điều tiết đóng mở cánh bướm giúp các dòng lưu chất được lưu thông qua hoặc ngăn không cho đi qua các hệ thống đường ống. Các loại van bướm tay quay thường dùng cho các đường ống lớn vì thế để cải thiện công suất cũng như giảm bớt sức lực của người vận hành van thường được lắp thêm hộp số. bộ giảm tốc, vô lăng.

Van bướm tay quay đa dạng về kích thước, chất liệu van nên thường được ứng dụng trong các lĩnh vực công nghiệp, nông nghiệp, hệ thống dân sinh, các công trình đường xá, giao thông... Van còn được gọi bằng nhiều tên khác nhau như : van bướm vô lăng, van bướm hộp số... Liên hệ để được tư vấn và nhận báo giá về van bướm tay quay.

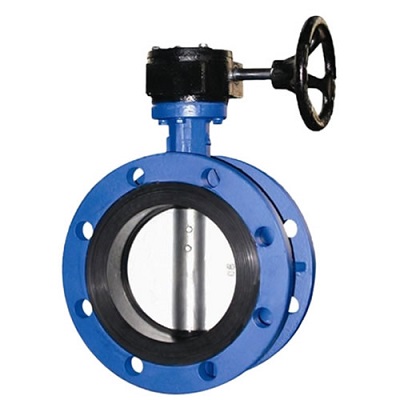

van_bm_gang_tay_quay

II. Thông số kỹ thuật van bướm tay quay

  • Kích cỡ van : DN50, DN65, DN80, DN100, DN150, DN200, DN250, DN300, DN350
  • Chất liệu van bướm: gang, gang dẻo,inox 201 204 316, thép hợp kim...
  • Gioăng kín : Teflon, cao su EPDM...
  • Đĩa trục : inox, gang dẻo...
  • Kiểu điều khiển : tay quay.
  • Kiểu lắp : lắp bích...
  • Áp lực làm việc : PN10, PN16, PN25.
  • Nhiệt độ làm việc : 0 độ C đến 80 độ C.
  • Môi trường làm việc : nước sạch thải, ăn mòn, hóa chất, dung dịch...
  • Xuất xứ : Đài Loan, Hàn Quốc, Nhật, Malaysia, Châu âu...
  • Bảo hành : 12 tháng.

III. Cấu tạo van bướm tay quay

Van bướm tay quay có cấu tạo đơn giản gồm các bộ phận như phần thân van bướm, cánh bướm, trục van, bộ truyền động tay quay.

Phần van bướm bao gồm cánh bướm, gioăng, trục... đây là các bộ phận quan trọng của van. Cánh bướm có nhiệm vụ ngăn hoặc mở cho các chất đi qua. Gioăng dùng để làm kín đường ống không cho chất rò rỉ, trục để kết nối cánh bướm với vô lăng. Các bộ phận này thường được làm từ các chất liệu tốt chống ăn mòn, bền bỉ với thời gian như : gang dẻo, inox 201 204 316, thép hợp kim... và thường được kết nối với các đường ống theo kiểu kết nối lắp bích.

Bộ truyền động tay quay là bộ phận dùng để điều khiển hoạt động đóng mở của van bướm bằng cách quay vô lăng. Tay quay được kết nối với van bướm thông qua trục van nhờ các bulong, ốc vít... Ngoài ra, bộ truyền động còn được lắp thêm phần hộp số giúp người vận hành dễ dàng điều khiển van bằng tay.

*Nguyên lý làm việc van bướm tay quay

Khi ta quay vô lăng sang bên trái hoặc bên phải trục từ vô lăng sẽ tác động đến hộp số khiến cánh bướm mở ra một góc bằng góc quay của vô lăng và ngược lại (tay quay hộp số kết nối với cánh bướm thông qua trục van) tạo ra quá trình điều tiết đóng mở van bướm.

van_buom_tay_quay

Các loại van bướm thông dụng hiện nay:

IV. Ứng dụng van bướm tay quay

 Van bướm tay quay được thiết kế đơn giản nhưng chắc chắn cùng với chi phí van rẻ hơn các sản phẩm cùng loại nên được sử dụng trong nhiều các loại hệ thống đường ống. Dưới đây là các ứng dụng van bướm tay quay :

  • Ứng dụng trong các hệ thống xử lý nước sạch, nước thải của các nhà máy, khu công nghiệp, khu dân sinh...
  • Ứng dụng trong các hệ thống có các chất sệt, bùn bẩn, chân không...
  • Ứng dụng ở những hệ thống có khí hơi áp suất cao, nhiệt độ lớn...
  • Ứng dụng trong các hệ thống có chất ăn mòn, kiềm axit, dung dịch xăng, dầu...
  • Ngoài ra còn ứng dụng trong các hệ thống liên quan đến khí nén,...

Van bướm tay quay được chúng tôi nhập khẩu trực tiếp từ các nước lớn như Đài Loan, Hàn Quốc, Malaysia, Nhật Bản... Chúng tôi cam kết các sản phẩm của công ty là hàng chất lượng với giá cả tốt nhất thị trường Việt Nam. Đến với chúng tôi để nhận được những sản phẩm van bướm tốt nhất.
