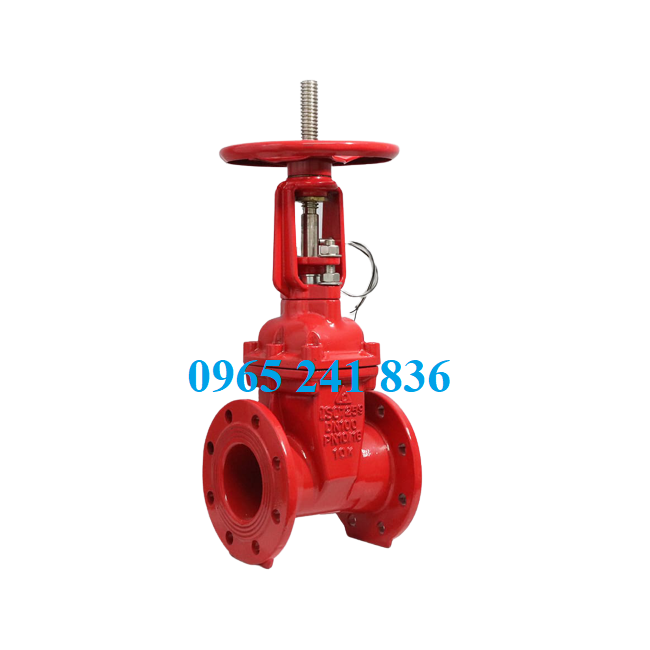

Van cổng tín hiệu điện

van-cong-tin-hieu-dien - ảnh nhỏ  1
Van cổng tín hiệu điện

Van cổng tín hiệu điện

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van: DN40 đến DN500
  • Chất liệu: gang, gang dẻo, cánh cao su
  • Tín hiệu điện
  • Nhiệt độ làm việc: 0 độ C đến 80 độ C
  • Áp lực làm việc: PN10, PN16
  • Môi trường làm việc: nước, lưu chất lỏng, dung dịch,...
  • Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu
  • Bảo hành: 12 tháng.

Lượt xem: 89265

Đánh giá 1 lượt đánh giá

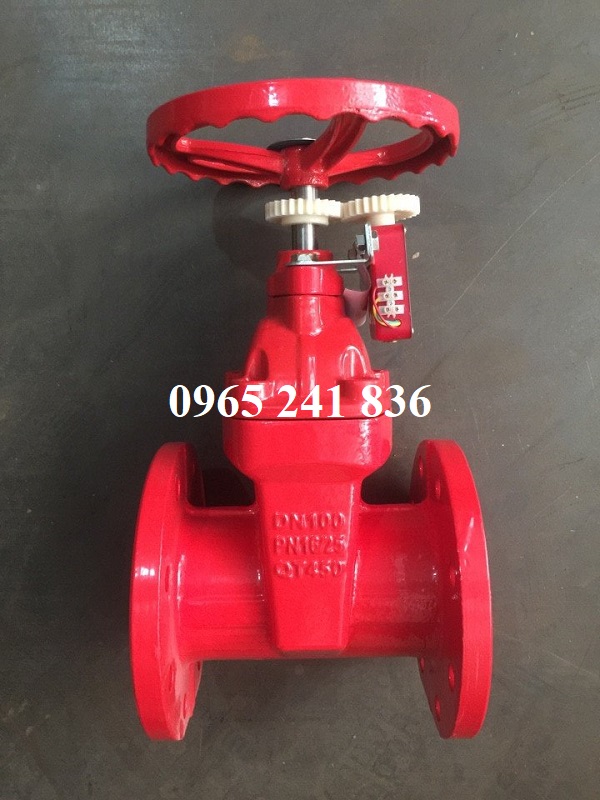

1. Van cổng tín hiệu điện là gì?

   Van cổng tín hiệu điện là loại van dùng để đóng mở cho các lưu chất đi qua hệ thống hoặc chặn dòng chảy lưu chất và được truyền tín hiệu đến tủ điều khiển giúp người vận hành biết được van đang ở trạng thái đóng hay trạng thái mở. Van cổng tín hiệu điện có cấu tạo đơn giản gồm thân van và tay quay điều khiển đặc biệt được gắn thêm bộ tín hiệu điện nhằm cung cấp trạng thái hoạt động van. Van cổng tín hiệu điện được sử dụng trong nhiều hệ thống, phù hợp lắp đặt cho các đường ống ngầm, hệ thống khó quan sát trong khu công nghiệp, cầu đường, dân sinh.

   Van cổng tín hiệu điện được làm chủ yếu bằng chất liệu gang bên ngoài được phủ một lớp sơn Epoxy được lắp đặt với các hệ thống theo kiểu lắp đặt mặt bích. Van cổng tín hiệu điện được chúng tôi nhập khẩu chính hãng với đa dạng kiểu loại, chất liệu và kích cỡ. Các loại van cổng tín hiệu điện được chúng tôi phân phối khắp thị trường Việt Nam với chất lượng tốt nhất, giá thành rẻ nhất, đầy đủ các loại giấy tờ và được bảo hành 12 tháng.

van_cong_tin_hieu_dien

2. Thông số kỹ thuật van cổng tín hiệu điện

  • Kích cỡ van: DN40 đến DN500
  • Chất liệu: gang, gang dẻo, cánh cao su
  • Sơn phủ Epoxy
  • Kiểu van: ty nổi, ty chìm
  • Điều khiển: tay quay
  • Kiểu lắp: mặt bích
  • Tiêu chuẩn: BS, DIN, JIS,...
  • Tín hiệu điện
  • Nhiệt độ làm việc: 0 độ C đến 80 độ C
  • Áp lực làm việc: PN10, PN16
  • Môi trường làm việc: nước, lưu chất lỏng, dung dịch,...
  • Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu
  • Bảo hành: 12 tháng.

3. Cấu tạo và nguyên lý hoạt động van cổng tín hiệu điện

3.1. Cấu tạo van cổng tín hiêu điện

  • Thân van cổng được chia thành 2 phần với thân van cổng dưới và nắp van được làm bằng chất liệu gang bên ngoài được phủ 1 lớp sơn Epoxy xanh hoặc đỏ được lắp đặt theo kiểu mặt bích.
  • Ty trục được làm bằng chất liệu thép không ghỉ, inox dùng để kết nối tay quay với đĩa van đóng mở van.
  • Gioăng làm kín được làm bằng cao su giúp các lưu chất không bị rò rỉ ra bên ngoài van.
  • Đĩa van được làm bằng chất liệu gang, thép bên ngoài được bọc một lớp cao su giúp các lưu chất đi qua van hoặc chặn các lưu chất không cho qua van.
  • Bộ điều khiển gồm 2 kiểu tay quay cơ và đầu điều khiển điện.
  • Tín hiệu điện gồm mạch điện, bộ cảm biến, dây dẫn điện giúp truyền tín hiệu đến bộ điều khiển để giúp người vận hành biết được trạng thái đóng hay mở van.
cau_tao_van_cong_tin_hieu_dien

3.2. Nguyên lý hoạt động van cổng tín hiệu điện

   Van cổng tín hiệu điện hoạt động dựa theo nguyên lý đơn giản sử dụng tay quay để đóng mở van, khi quay tay trục van chuyển động làm đĩa van nâng lên van mở. Ngược lại quay tay quay về vị trí ban đầu, các bộ phận quay về vị trí cũ, lúc này van đóng. Phần truyền tín hiệu điện sẽ được gắn với trục ty khi trục van chuyển động sẽ truyền tín hiệu đến bộ điều khiển thông qua các dây dẫn giúp người vận hành nắm bắt được góc đóng mở và trạng thái đóng mở van.

4. Ứng dụng van cổng tín hiệu điện

  • Van cổng tín hiệu điện ứng dụng lắp đặt cho các hệ thống cấp thoát nước trong các khu công nghiệp, dân sinh.
  • Van cổng tín hiệu điện ứng dụng lắp đặt cho các trạm bơm, máy bơm, hệ thống PCCC.
  • Van cổng tín hiệu điện ứng dụng lắp đặt cho các hệ thống đường ống ngầm trong lòng đất,...
  • Van cổng tín hiệu điện ứng dụng lắp đặt cho các hệ thống khó quan sát trong các góc khuất của hệ thống, thiết bị cấp nước.
  • Van cổng tín hiệu điện ứng dụng trong các hệ thống lưu chất lỏng, dung dịch, hóa chất trong các nhà máy, xưởng sản xuất, chế biến.
van_cong_tin_hieu_dien_theo_chat_lieu

5. Ưu điểm và nhược điểm van cổng tín hiệu điện

5.1. Ưu điểm van cổng tín hiệu điện

  • Van cổng tín hiệu điện ưu điểm đa dạng kiểu loại, kích cỡ và chất liệu van.
  • Van cổng tín hiệu điện ưu điểm dễ dàng kiểm soát được trạng thái đóng mở van nhờ vào tín hiệu điện truyền về bộ điều khiển.
  • Van cổng tín hiệu điện ưu điểm đa dạng xuất xứ, hàng sẵn số lượng lớn.
  • Van cổng tín hiệu điện ưu điểm chất lượng tốt, giá thành rẻ và được bảo hành 12 tháng.

5.2. Nhược điểm van cổng tín hiệu điện

  • Van cổng tín hiệu điện nhược điểm không sử dụng phù hợp với các môi trường lưu chất khí hơi.
  • Van cổng tín hiệu điện nhược điểm có thời gian đóng mở khá chậm, càng lớn van đóng càng chậm.
  • Van cổng tín hiệu điện nhược điểm không phù hợp sử dụng để điều tiết đóng mở van.

6. Các loại van cổng tín hiệu điện mà chúng tôi cung cấp

6.1. Van cổng tín hiệu điện theo chất liệu

  • Van cổng gang tín hiệu điện
  • Van cổng inox tín hiệu điện
  • Van cổng thép tín hiệu điện
van_cong_tin_hieu_dien_theo_xuat_xu

6.2. Van cổng tín hiệu điện theo kiểu loại

  • Van cổng tín hiệu điện tay quay
  • Van cổng tín hiệu điện điều khiển điện
  • Van cổng ren tín hiệu điện
  • Van cổng bích tín hiệu điện

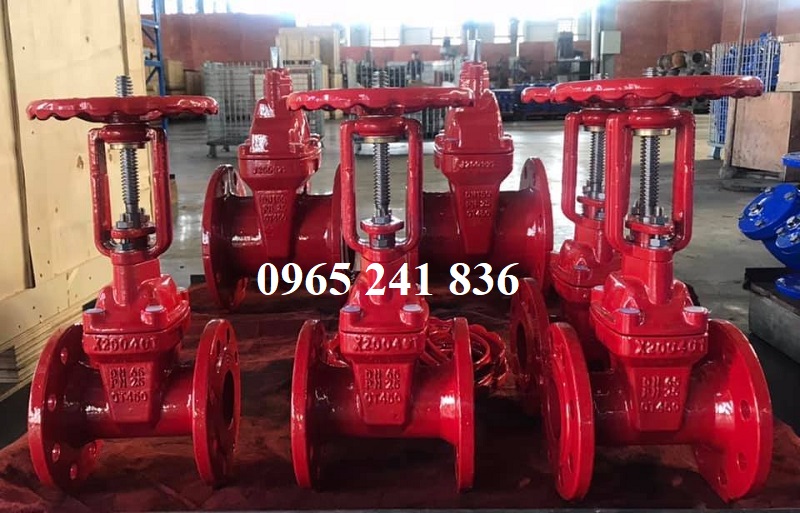

6.3. Van cổng tín hiệu điện theo xuất xứ

  • Van cổng tín hiệu điện Trung Quốc
  • Van cổng tín hiệu điện Malaysia
  • Van cổng tín hiệu điện Hàn Quốc
  • Van cổng tín hiệu điện Đài Loan
  • Van cổng tín hiệu điện Nhật Bản
  • Van cổng tín hiệu điện Châu âu

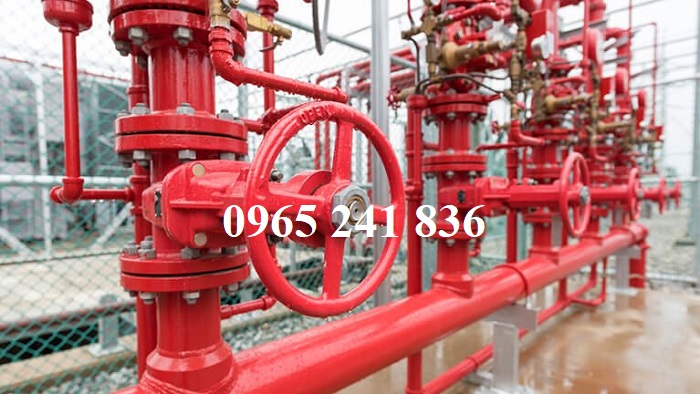

7. Các lắp đặt van cổng tín hiệu điện

Van cổng tín hiệu điện được lắp đặt khá đơn giản như:

  • Chuẩn bị van cổng tín hiệu điện có kích cỡ phù hợp với hệ thống.
  • Lắp đặt van cổng tín hiệu điện với mặt bích đường ống, thiết bị.
  • Kết nối bulong vào van và mặt bích đường ống, rồi siết chặt.
  • Sau đấy điều khiển tay quay để kiểm tra hoạt động van.
  • Tiếp tục kết nối dây dẫn điện truyền đến bộ điều khiển điện.
  • Test thử hoạt động đóng mở van cổng, xem tín hiệu có truyền ổn định đến bộ điều khiển hay không.
  • Nếu hoạt động bình thường có thể đưa vào sử dụng, nếu gặp sự cố nên kiểm tra và lắp đặt lại.
cach_lap_dat_van_cong_tin_hieu_dien

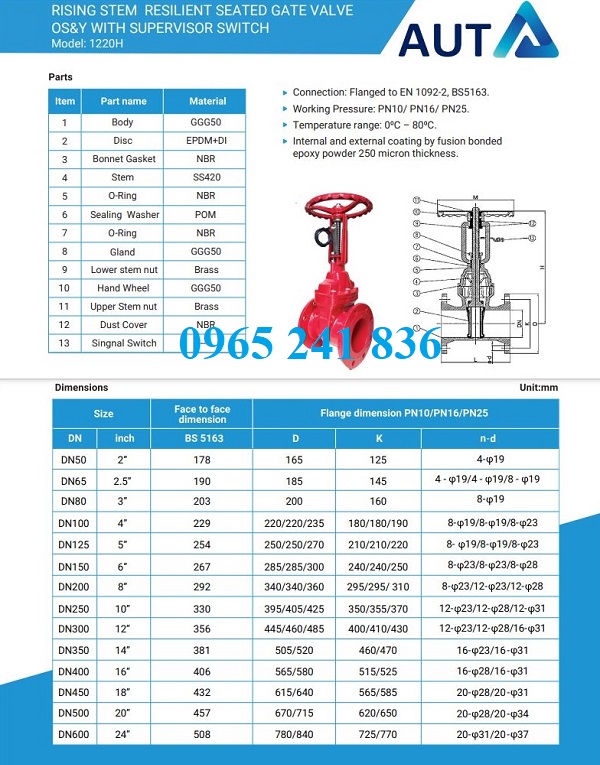

8. Catalogue van cổng tín hiệu điện

   Catalogue van cổng tín hiệu điện là một tài liệu cung cấp các thông tin về các sản phẩm van cổng như kích cỡ, chất liệu cấu tạo từng bộ phận, nhiệt độ làm việc, áp lực làm việc,... Cùng chúng tôi tham khảo 1 số catalogue van cổng tín hiệu điện dưới đây.

catalogue_van_cong_tin_hieu_dien

9. Báo giá van cổng tín hiệu điện

   Van cổng tín hiệu điện có nhiều loại với nhiều kích cỡ, chất liệu, kiểu loại và xuất xứ chính vì thế mà van có nhiều mức giá thành khác nhau tùy thuộc vào từng hệ thống sử dụng của quý khách hàng. Van cổng tín hiệu điện được chúng tôi nhập chính hãng, hàng có sẵn với số lượng lớn đầy đủ các loại giấy tờ, chất lượng tốt, bảo hành 12 tháng. Liên hệ ngay với chúng tôi để được tư vấn miễn phí và nhận ngay báo giá van cổng tín hiệu điện ngay bạn nhé.

Nguồn: vanhanoi.com
