Van điện từ

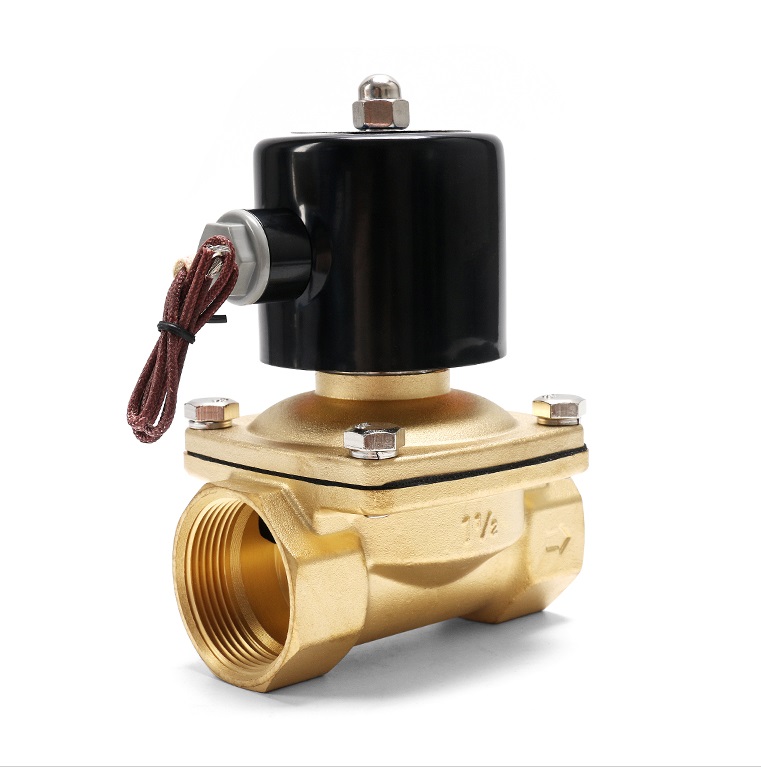

van-dien-tu - ảnh nhỏ  1
Van điện từ

Van điện từ

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT :

  • Kích cỡ van: DN8 - DN200
  • Vật liệu thân: Đồng thau, gang, sus304, nhựa PVC
  • Nguồn điện cung cấp: 220VAC, 24VDC, 12V
  • Nhiệt độ làm việc: 0 -185 độ C
  • Áp suất làm việc: PN10 - PN20
  • Dạng van: Thường đóng và thường mở
  • Môi trường sử dụng: Nước, khí nén, hơi nóng
  • Hãng sản xuất: UNID, TPC, STNC, round star, Hyroshin, Paker, round star, STNC, ODE
  • Nguồn gốc: Đài loan, nhật, hàn quốc, Italy
  • Chế độ bảo hành: 12 tháng

Lượt xem: 187433

Đánh giá 2 lượt đánh giá

1.Van điện từ là van gì?

Van điện từ có tên tiếng anh Solenoid valve là loại van được điều khiển tự động nhờ vào phần coil điện 24V, 110V, 220V có nhiệm vụ điều khiển đóng mở van giúp các chất lưu thông qua hoặc ngăn các chất không lưu thông qua hệ thống. Van điện từ thường có 2 dạng chính : van điện từ dạng thường đóngvan điện từ dạng thường mở dùng được trong nhiều hệ thống và môi trường như nước, chất ăn mòn,… được lắp đặt với các hệ thống đường ống theo kiểu lắp ren hoặc lắp bích(đối với loại cỡ lớn).

Van điện từ có dãi kích thước từ DN8 – DN300 phù hợp với các hệ thống từ nhỏ đến lớn, van được cấu tạo từ các chất liệu như đồng, inox, gang, nhựa,… được nhập khẩu từ các nước lớn Đài Loan, Italya, Trung Quốc, Châu á, Châu âu,… với giá thành rẻ nhất thị trường van điện từ hiện nay.

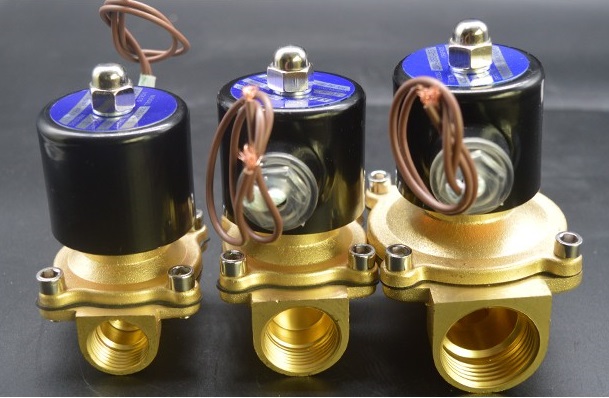

Van điện từ 24VDC, 220VAC, NO, NC chất lượng, giá rẻ.

2.Thông số kỹ thuật van điện từ

  • Kích cỡ van: DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 - DN200
  • Chất liệu thân van: đồng thau, gang, sus304, nhựa PVC
  • Nguồn điện sử dụng : 220VAC, 24VDC, 12V
  • Nhiệt độ làm việc: ~185 độ C
  • Áp suất làm việc: PN10 - PN20
  • Kiểu đóng mở: ON/OFF
  • Tiêu chuẩn: IP67
  • Loại van: Thường đóng và thường mở
  • Môi trường sử dụng: nước, khí nén, hơi nóng,...
  • Hãng sản xuất: UNID, TPC, STNC, round star, Hyroshin, Paker, round star, STNC, Yaccor, ODE
  • Xuất xứ: Đài loan, Nhật, Hàn Quốc, Italy, Trung Quốc, Châu Âu
  • Bảo hành: 12 tháng

3.Cấu tạo và nguyên lý hoạt động van điện từ

3.1.Cấu tạo van điện từ

Thân van điện từ được cấu tạo từ các chất liệu đồng, inox, nhựa, gang,… có kích thước từ nhỏ đến lớn DN8 – DN600 dùng để lắp với các hệ thống đường ống theo 2 kiểu lắp ren, lắp bích.

Ống rỗng là phần kết nối với các đầu hệ thống thường được làm theo chất liệu của thân van và có 2 kiểu kết nối chính ren, bích.

Vỏ ngoài coil điện dùng để bảo vệ cuộn điện thông thường được làm nhựa chống nhiễm điện.

Cuộn từ nằm bên trong bộ điện là thành phần chính trong coil điện giúp quá trình đóng mở van được thực hiện. Cuộn điện thường gồm các dây đồng quấn xung quanh để tạo ra từ trường khi có nguồn điện cấp vào.

Dây điện hoặc chân cắm dùng để kết nối với nguồn điện bên ngoài bằng cách đấu nối dây điện hoặc cắm trực tiếp chân cắm vào nguồn điện.

Lò xo nằm trong bộ điện được kết nối với pistong tham gia hoạt động đóng mở van.

Pistong hay trục chặn là bộ phận dùng để trực tiếp đóng mở, chặn hoặc cho các chất đi qua nhờ vào tác dụng của dòng điện và lực của lò xo thường được làm bằng chất liệu bền bỉ với mọi môi trường.

Khe hở hay rảnh được thiết kế nằm trong thân van có nhiệm vụ giúp các lưu chất đi qua và là nơi để trục chặn ngăn các lưu chất đi qua.

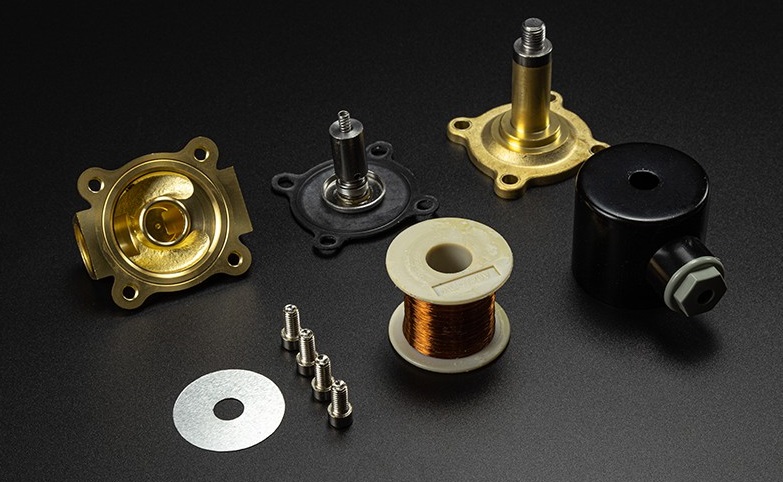

Cấu tạo van điện từ.

3.2. Nguyên lý hoạt động van điện từ

Van điện từnguyên lý hoạt động khá đơn giản chỉ cần cấp nguồn điện vào van, van sẽ hoạt động. Cụ thể, khi không cấp điện van sẽ ở trạng thái ban đầu, van đóng. Khi cấp nguồn điện vào coil điện sẽ làm trục cũng đĩa van sẽ nâng lên, khiến các lưu chất chảy quan van.

Thông thường nguyên lý hoạt động van điện từ cũng được chia làm 2 dạng chính:

Dạng van điện từ thường đóng khi cấp điện vào van ngay lập tức van mở và sẽ giữ nguyên trạng thái mở khi đang có nguồn điện. Ngay khi ngưng cấp điện van lập tức đóng lại và chặn không cho lưu chất đi qua van.

Dạng van điện từ thường mở thì ngược lại với dạng thường đóng, khi ở trạng thái không cấp điện van luôn mở và khi có nguồn điện cấp vào van lập tức đóng lại.

Tham khảo nguyên lý hoạt động van điện từ tại video dưới đây:

3.3.Catalogue van điện từ

Van điện từ có nhiều kiểu loại khác nhau mỗi kiểu loại sẽ có mỗi thông số khác nhau chính vì thế mà catalogue của dòng sản phẩm van điện từ cũng rất đa dạng. Tham khảo catalogue van điện từ ngay dưới đây:

Catalogue van điện từ:

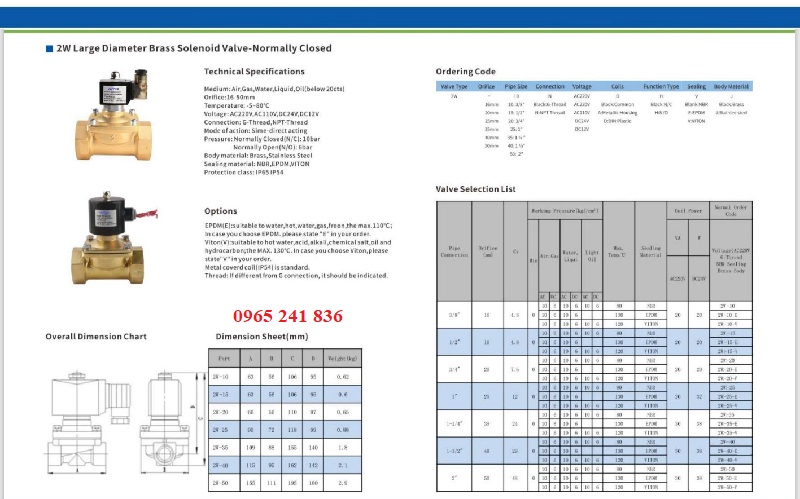

catalogue van điện từ.

Catalogue van điện từ nhựa:

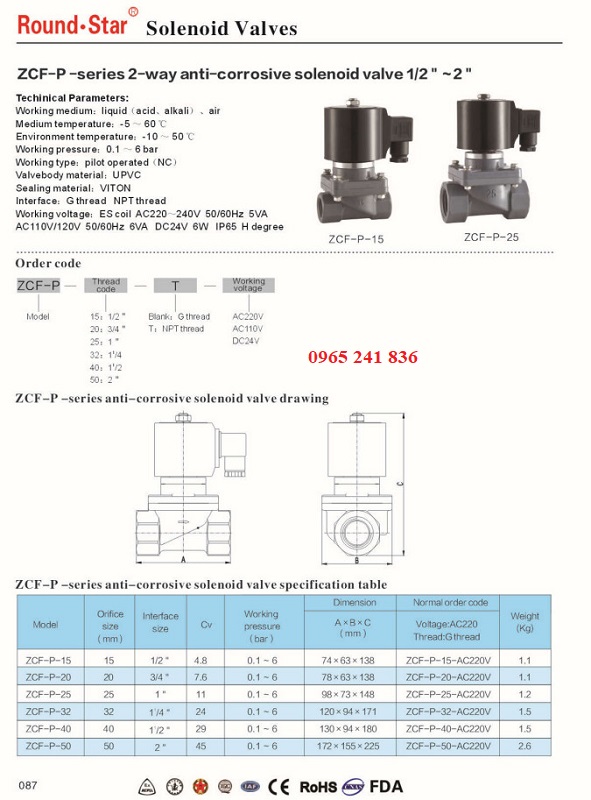

catalogue van điện từ nhựa.

4.Ứng dụng van điện từ

Van điện từ thuộc dòng van đóng mở tự động dựa vào hệ thống điện, với cấu tạo đơn giản nhiều kích thước cùng với những chất liệu cấu tạo chất lượng như đồng, inox, gang, nhựa,… nên van có thể lắp đặt phù hợp với nhiều hệ thống.

Van điện từ được ứng dụng trong nhiều các hệ thống cũng lĩnh vực công nghiệp, nông nghiệp, các hệ thống dân sinh,… Các ứng dụng của van điện từ như ứng dụng trong các hệ thống tưới tiêu, tưới cây cảnh, hệ thống tưới tiêu cây ăn quả, rau củ, hệ thống phun nước…

Van điện từ còn ứng dụng trong các hệ thống xử lý cấp thoát nước, hệ thống phòng cháy chữa cháy, các hệ thống tự động đóng mở trong các nhà máy sản xuất, chế biến, các hệ thống sản xuất dược phẩm, thực phẩm, nước uống,…

Ứng dụng trong hệ thống cung cấp lưu chất nước sạch, nước sinh hoạt, nước làm sạch trong các hệ thống đường ống dân sinh, hệ thống cấp nước thành phố, hệ thống chiết xuất,...

Ứng dụng trong hệ thống lò hơi, nồi hơi trong hệ thống cung cấp khí hơi nóng trong các khu công nghiệp, nhà bếp, nhà hàng,...

Ứng dụng trong hệ thống bơm nước với các loại cỡ lớn, hệ thống cấp nước tự động, các trạm bơm, hệ thống thủy lợi, thủy điện,...

Ứng dụng van điện từ.

5.Ưu điểm và nhược điểm van điện từ

5.1.Ưu điểm van điện từ

  • Van điện từ được điều khiển bằng điện vì quá trình van hoạt động hoàn toàn tự động.
  • Thời gian đóng mở rất nhanh tầm 0,5 s giúp nâng cao hiệu suất hoạt động.
  • Thân van thiết kế kín, lưu chất không bị rò rì trong quá trình sử dụng.
  • Van điện từ có nhiều loại với các kích thước và chất liệu đa dạng.
  • Sử dụng phù hợp với nhiều môi trường lưu chất nước, khí hơi nóng, dung dịch, hóa chất.
  • Van điện từ dễ dàng lắp đặt, thay thế và sửa chữa.
  • Van điện từ sử dụng dòng điện 24V, 220V phù hợp với các điện áp hiện nay.
  • Các sản phẩm van điện từ đều chính hãng, nhập khẩu từ các nước lớn với mức giá từ rẻ đến đắt tùy vào xuất xứ.

5.2.Nhược điểm van điện từ

Tuy có nhiều ưu điểm nổi trội nhưng van điện từ vẫn tồn tại một số nhược điểm như:

  • Không hoạt động nếu không có nguồn điện cấp vào.
  • Không có dạng tay điều khiển cơ khi mất điện.
  • Không làm việc được liên tục trong thời gian quá dài.

6.Các dòng van điện từ phổ biến hiện nay

6.1.Van điện từ thường đóng

Van điện từ thường đóng - NC là loại van luôn đóng khi cấp điện cho van. Kiểu van này khá thông dụng, cấp nguồn điện van mở, ngưng cấp điện van đóng. Van điện từ thường đóng được ứng dụng trong các hệ thống hoạt động đóng mở trong một thời gian nhất định, khi muốn van ngưng hoạt động chỉ cần ngắt nguồn điện.

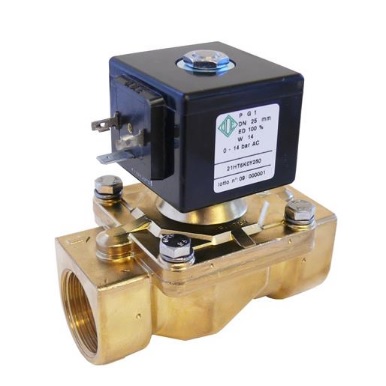

Van điện từ thường mở ODE

THÔNG SỐ KỸ THUẬT:

  • Kích thước van : DN8 - DN200
  • Chất liệu van : đồng, inox 304, 316, gang, nhựa...
  • Kiểu hoạt động : van thường đóng
  • Kiểu kết nối : lắp ren, lắp bích
  • Điện áp sử dụng : 12V, 24V, 110V, 220v
  • Nhiệt độ làm việc : -10 độ C - 180 độ C
  • Áp lực làm việc : 10bar ~ 100 bar
  • Xuất xứ : Korea, Italia, Taiwan...
  • Bảo hành : 12 tháng

6.2.Van điện từ thường mở

Van điện từ thường mở - NO là loại van khi không cấp nguồn điện van mở, khi cấp nguồn điện van đóng. Loại NO này thường được sử dụng trong các hệ thống hoạt động liên tục, chỉ khi nào cần thiết mới cấp nguồn điện để van đóng và ngưng hoạt động của các hệ thống.

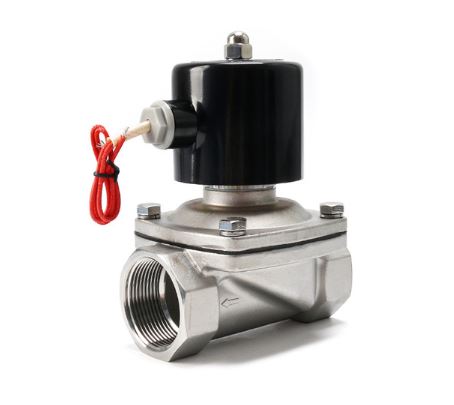

Van điện từ inox thường đóng

THÔNG SỐ KỸ THUẬT:

  • Kích thước van : 8A - 200A
  • Chất liệu van : Inox, gang, đồng, nhựa...
  • Kiểu van : thường mở NO.
  • Kiểu kết nối :mặt bích, lắp ren
  • Nhiệt độ làm việc : -10 độ C - 180 độ C
  • Áp lực làm việc : 10bar - 100 bar
  • Điện áp sử dụng : 12v, 24v, 110v, 220v.
  • Môi trường làm việc : nước, dung dịch, hóa chất, khí, gas,...
  • Xuất xứ : Đài loan, Hàn Quốc, Ý...
  • Bảo hành : 12 tháng.

6.3.Van điện từ khí nén

Van điện từ khí nén dùng để điều khiển khí nén, van có nhiều loại 5/2, 5/3, 4/3, 3/2, 2/2 sử dụng các điện áp 24V, 220V được sản xuất từ các hãng lớn như Artiac, TPC, SMC, Festo, STNC,… thuộc các nước Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu…

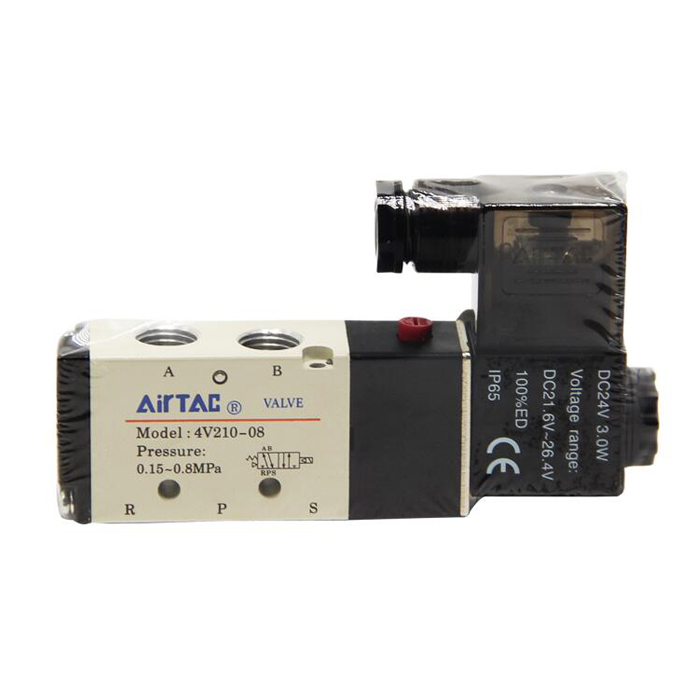

Van điện từ khí nén.
  • Kích cỡ: 1/8, 1/4, 3/8, 1/2, 3/4",...
  • Chất liệu: hợp kim cao cấp, nhựa
  • Dạng van: 5/2, 5/3, 4/3, 3/2, 2/2
  • Điện áp: 12V, 24V, 110V, 220V
  • Nhiệt độ làm việc: 60 độ C
  • Áp làm việc: 8 bar, 10 bar
  • Xuất xứ: Airtac Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc
  • Bảo hành: 12 tháng.

6.4.Van điện từ rũ bụi

Van điện từ rũ bụi là loại van dùng để làm sạch các chất khi đi qua hệ thống. Van sẽ cấp khí nén làm sạch bụi các chất rắn nhỏ rồi cho vào túi lọc của van để lấy được các lưu chất sạch. Van giúp có nhiệm vụ làm sạch, chống cặn bẩn, hư hỏng và giúp tăng tuổi thọ cho hệ thống đường ống.

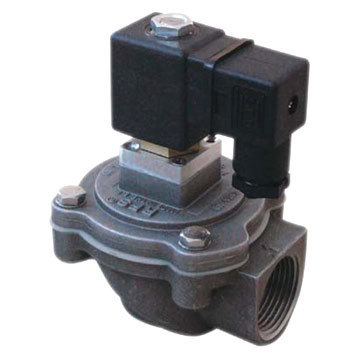

Van điện từ rũ bụi.
  • Kích cỡ: DN15 đến DN100
  • Chất liệu: gang, inox, hợp kim
  • Dạng van: ren, bắt tank, bulong
  • Điện áp: 24V, 220V
  • Nhiệt độ: 80 độ C
  • Áp lực làm việc: PN10
  • Xuất xứ: Đài Loan, Trung Quốc, Italia, Châu âu
  • Bảo hành: 12 tháng.

6.5.Van điện từ lắp bích

Van điện từ mặt bích là dạng van điện có thiết phần thân van gồm 2 mặt bích kết nối dùng để kết nối với các hệ thống, thiết bị bích tương ứng. Van điện từ mặt bích thường có 2 dạng phổ biến là dạng chất liệu thân gang và chất liệu inox 304, inox 316 thường dùng cho các hệ thống đường ống có kích cỡ lớn đến DN200 và có tiêu chuẩn mặt bích BS phổ thông.

Van điện từ mặt bích.
  • Size: DN15 đến DN200
  • Chất liệu: gang, inox
  • Kết nối: mặt bích
  • Tiêu chuẩn: BS
  • Điện áp: 24V, 220V
  • Nhiệt độ làm việc: 80 độ C
  • Áp lực: PN10
  • Xuất xứ: Trung Quốc, Đài Loan
  • Bảo hành: 12 tháng

6.6.Van điện từ đồng

Van điện từ đồng là loại van có phần thân làm bằng chất liệu đồng với kiểu kết nối 2 đầu ren trong cơ bản, dạng van điện từ đồng này được sử dụng phổ biến trong các hệ thống cấp nước, cấp lưu chất lỏng với nhiều xuất xứ như Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản,...

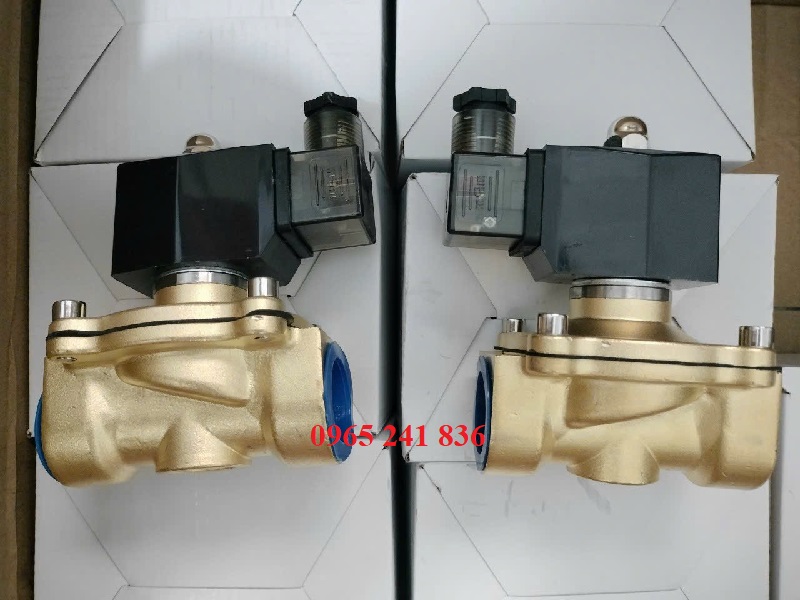

Van điện từ đồng.
  • Size: DN15, DN20, DN32, DN40, DN50,... DN100
  • Chất liệu: đồng
  • Kết nối: ren
  • Dạng van: NC, NO
  • Điện áp: 12V, 24VDC, 220VAC
  • Nhiệt độ làm việc: ~180 độ C
  • Áp lực: PN10
  • Lưu chất: nước, hơi nóng
  • Xuất xứ: China, Taiwan, Japan, Korea, Italia
  • Bảo hành: 12 tháng

6.7.Van điện từ inox

Van điện từ inox có phần thân được cấu tạo bằng chất liệu inox 304, inox 316 với các kiểu kết nối ren, mặt bích phù hợp sử dụng với các môi trường lưu chất nước, lưu chất lỏng, dung dịch,... Các sản phẩm van điện từ inox giúp làm việc tốt với điều kiện môi trường ngoài, chống gỉ sét và hoạt động tốt trong một số không gian hẹp.

Van điện từ inox 304, 316.
  • Kích cỡ: DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100
  • Chất liệu: inox 304, inox 316
  • Kết nối: ren, bích
  • Kiểu loại: NC, NO
  • Điện áp: 24VDC, 220VAC
  • Nhiệt độ làm việc: ~180 độ C
  • Áp lực: PN10
  • Môi trường: nước, hơi nóng
  • Xuất xứ: China, Taiwan, Italia, Châu âu
  • Bảo hành: 12 tháng

6.8.Van điện từ gang

Van điện từ gang là dạng van có phần thân được làm bằng chất liệu gang được sơn phủ Epoxy giúp chông gỉ sét, dạng này thường dùng tốt cho môi trường lưu chất nước lanh, nước thông thường, nước sinh hoạt, nước sạch với kiểu kết nối mặt bích thông dụng theo tiêu chuẩn kết nối BS.

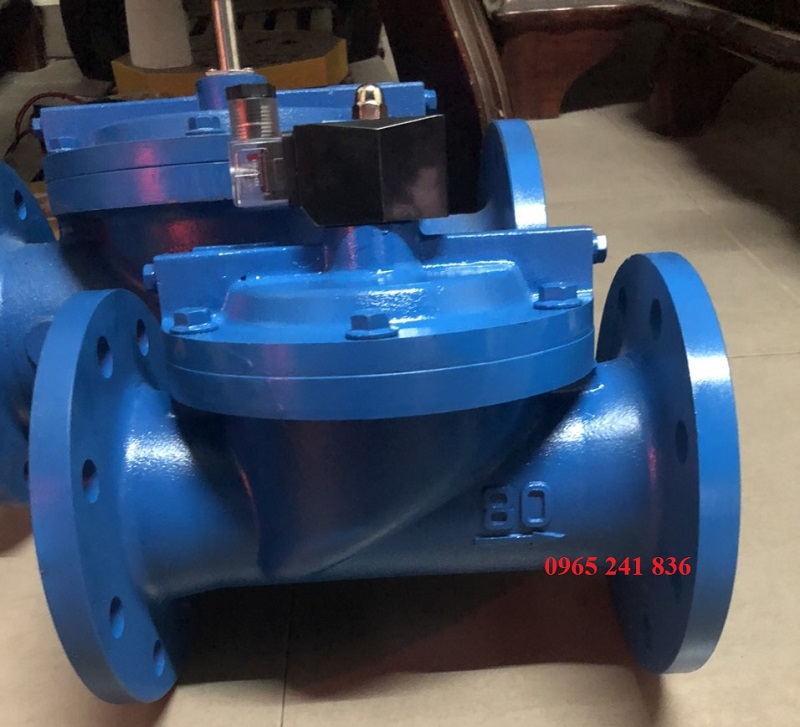

Van điện từ gang bích.
  • Kích thước: DN15 - DN100
  • Chất liệu: gang
  • Lắp: bích
  • Dạng van: NC, NO
  • Điện áp: 12V, 24V, 220V
  • Nhiệt độ làm việc: ~60 độ C
  • Áp lực: PN10
  • Lưu chất: nước
  • Xuất xứ: Đài Loan, Trung Quốc
  • Bảo hành: 12 tháng

6.9.Van điện từ nhựa

Van điện từ nhựa có phần thân được làm bằng vật liệu nhựa PVC, UPVC, CPVC và nhựa Pa66 đây là những vật liệu có khả năng chống ăn mòn dùng tốt với các lưu chất, dung dịch có độ ăn mòn cao như axit, bazo, muối, kiềm,... Dạng van điện từ nhựa này thường nối với các hệ thống thiết bị theo kiểu nối ren trong.

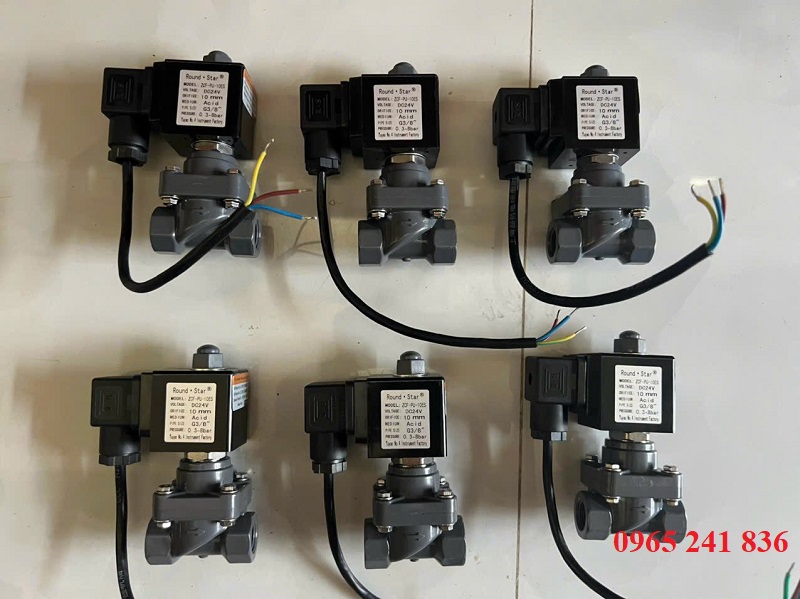

Van điện từ nhựa UPVC.
  • Kích cỡ: DN15, DN20, DN32, DN40, DN50
  • Vật liệu: nhựa UPVC, Pa66
  • Nối: ren
  • Dạng van: thường đóng
  • Điện áp hoạt động: 24V, 220V
  • Nhiệt độ làm việc: ~60 độ C
  • Áp lực: PN10
  • Lưu chất: nước, dung dịch, hóa chất ăn mòn
  • Xuất xứ: Trung Quốc, Đài Loan, Châu âu
  • Bảo hành: 12 tháng

6.10.Van điện từ hơi nóng

Van điện từ hơi nóng chuyên dùng cho môi trường khí hơi nóng, nước nóng với khả năng chịu nhiệt lên tới 180 độ C cùng mức áp suất lớn lên tới 20 bar giúp sản phẩm được sử dụng ưu chuộng trong nhiều hệ thống thiết bị. Dạng này có thiết kế đặc biệt trong thân với cấu tạo trục inox, gioăng teflon cùng với phần thân ngoài bằng đồng và kết nối với các hệ thống thiết bị theo kiểu nối ren.

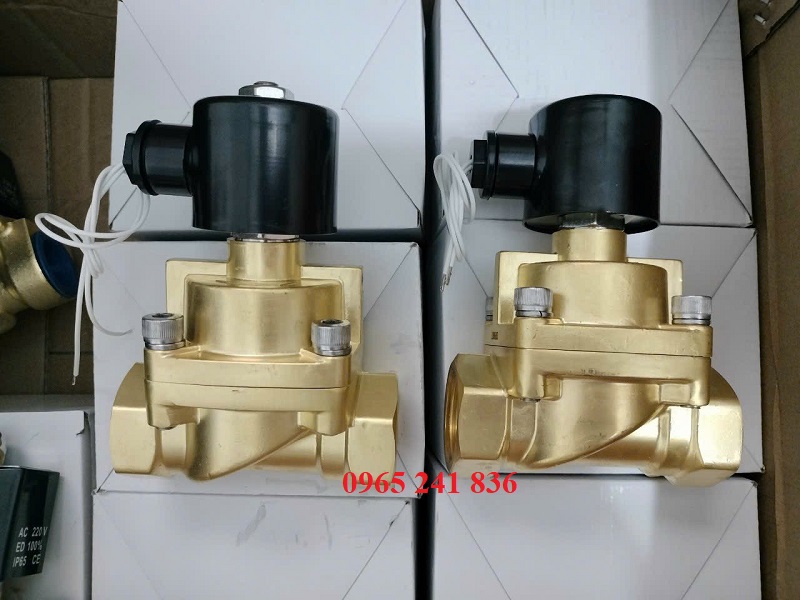

Van điện từ hơi nóng.
  • Kích cỡ: DN15 đến DN100
  • Chất liệu: đồng, inox
  • Kết nối: ren
  • Dạng van: NC
  • Điện áp: 24V, 220V
  • Nhiệt độ làm việc: max 180 độ C
  • Áp lực: PN10, PN20
  • Lưu chất: hơi nóng
  • Xuất xứ: China, Italia, turkey, Taiwan
  • Bảo hành: 12 tháng

6.11.Van điện từ áp cao

Van điện từ áp cao là dạng van có thể chịu được mức áp suất rất lớn lên tới 50 bar, 100 bar với thiết kế phần thân van dày dặn nên van có thể chịu được tải áp lớn giúp độ bền van cao. Van điện từ áp cao dùng lắp đặt trong nhiều hệ thống khí hơi, nước phù hợp cho nhiều loại hệ thống, thiết bị đặc biệt hiện nay.

Van điện từ áp cao.
  • Size: DN6, DN8, DN10, DN15, DN20, DN32, DN40, DN50
  • Chất liệu: đồng, inox
  • Lắp đặt: ren
  • Điện áp hoạt động: 24V, 220V
  • Nhiệt độ làm việc: ~180 độ C
  • Áp lực: 10bar, 20bar, 40bar, 50bar, 100bar
  • Lưu chất: nước, khí hơi nóng
  • Xuất xứ: Trung Quốc, Đài Loan, Italia
  • Bảo hành: 12 tháng

6.12.Van điện từ 3 ngã

Van điện từ 3 ngã là dạng van có phần thân được thiết kế với 3 đầu kết nối với đường ống, thiết bị, điều này giúp chia nhánh hệ thống dễ dàng và cung cấp lưu chất hoạt qua các ống của hệ thống thiết bị một cách tiện lợi nhất. Van điện tử 3 ngã thường có các chất liệu cấu tạo như đồng, inox, nhựa,...

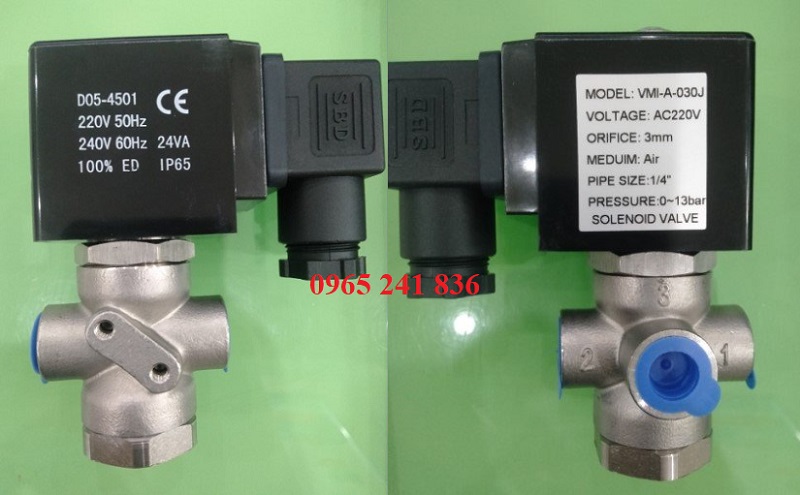

Van điện từ 3 ngã.
  • Kích cỡ: DN8 đến DN50
  • Chất liệu: đồng, inox
  • Dạng van: 3 ngã
  • Điện áp hoạt động: 24VDC, 220VAC
  • Nhiệt độ làm việc: ~80 độ C
  • Áp lực: PN10
  • Lưu chất: nước, hơi nóng, lưu chất lỏng
  • Xuất xứ: Đài Loan, Trung Quốc, Châu âu
  • Bảo hành: 12 tháng

6.13.Phân loại van điện từ theo điện áp

  • Van điện từ 24V
  • Van điện từ 110V
  • Van điện từ 220V

6.14.Phân loại van điện từ theo xuất xứ

Dòng van điện từ có đa dạng xuất xứ với nhiều hãng lớn nhỏ khác nhau, một số hãng van điện từ phổ biến hiện nay như:

  • Van điện từ unid
  • Van điện từ TPC
  • Van điện từ Tork
  • Van điện từ Yoshitake
  • Van điện từ Round star
  • Van điện từ Yaccor
  • Van điện từ ODE
  • Van điện từ Đài Loan
  • Van điện từ Nhật Bản
  • Van điện từ Trung Quốc
  • Van điện từ Italia
  • Van điện từ Châu á
  • Van điện từ Châu âu

7.Báo giá van điện từ

Giá van điện từ sẽ phụ thuộc vào loại van, kích cỡ van, chất liệu van và xuất xứ van với từng kiểu loại trên mà thành của sản phẩm sẽ cao thấp khác nhau, ngoài ra giá thành của van điện từ cũng phụ thuộc theo thị trường cung cấp van cũng như thị trường sử dụng sản phẩm. Công ty vật tư công nghiêp Thuận Phát chuyên cung cấp đa dạng dòng van điện từ phù hợp với mọi hệ thống, thiết bị đặc biệt giá thành cung cấp rất tốt và các sản phẩm được bảo hành 12 tháng. Gọi ngay 0965.241.836 hoặc gửi thông tin về mail kien@cnthuanphatgmail.com để được tư vấn và nhận báo giá van điện từ sớm nhất nhé.

Nguồn: vanhanoi.com
