Van điều khiển tuyến tính là van được điều khiển tự động nhờ tín hiệu tuyến tính 4-20mA hoặc 0-10V với nhiệm vụ điều chỉnh điều tiết lưu lượng dòng chảy lớn nhỏ theo mong muốn. Tìm hiểu ngay van điều khiển tuyến tính là gì? Ưu điểm và ứng dụng của van tuyến tính tại bài viết này bạn nhé.

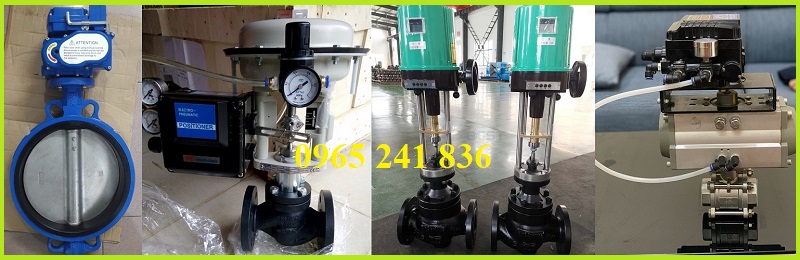

1. Van điều khiển tuyến tính là gì?

   Van điều khiển tuyến tính là van được điều khiển tự động nhờ tín hiệu tuyến tính 4-20mA hoặc 0-10V với nhiệm vụ điều chỉnh điều tiết lưu lượng dòng chảy lớn nhỏ theo mong muốn. Van điều khiển tuyến tính còn được gọi van tuyến tính sử đầu điều khiển tuyến tính có thể lắp đặt cho các loại van công nghiệp như van bi, van bướm, van cầu, van cổng sử dụng tốt cho nhiều hệ thống thiết bị, các môi trường lưu chất nước, khí, hơi, dung dịch, hóa chất phù hợp với nhiều lĩnh vực hiện nay.

   Van tuyến tính hay van điều tiết có thể đóng mở van theo nhiều góc độ khác nhau như 10, 15, 20, 40, 45, 60, 90,... độ tùy vào hoạt động hệ thống mà có thể dễ dàng điều chỉnh góc độ của dòng chảy nhờ van tuyến tính. Van điều khiển tuyến tính được chúng tôi nhập chính hãng từ nhiều nước lớn với chất lượng tốt nhất và có giá thành rẻ nhất thị trường hiện nay.

van_dieu_khien_tuyen_tinh_la_gi

2. Thông số kỹ thuật van điều khiển tuyến tính

  • Kích cỡ van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300,... DN1000.
  • Kiểu thân van: van bi, van bướm, van cầu, van cổng, van dao
  • Chất liệu van: inox, gang, nhựa, thép, đồng
  • Kiểu điều khiển: điều khiển khí nén, điều khiển điện
  • Kiểu lắp: nối ren, lắp bích, van bướm(wafer, lug), hàn...
  • Tiêu chuẩn van bích: JIS10k, BS, DIN, ANSI,...
  • Tín hiệu: 4-20mA, 0 – 10V
  • Đóng mở: 10, 15, 20, 40, 45, 60, 90,... độ
  • Điều khiển điện: 24V, 220V
  • Đầu khí nén: 0 – 8bar
  • Nhiệt độ làm việc: - 5 độ C đến 300 độ C
  • Áp lực làm việc: PN10, PN16, PN25, PN40
  • Môi trường làm việc: nước, khí, hơi, dung dịch, hóa chất, lưu chất lỏng,...
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu
  • Bảo hành: 12 tháng

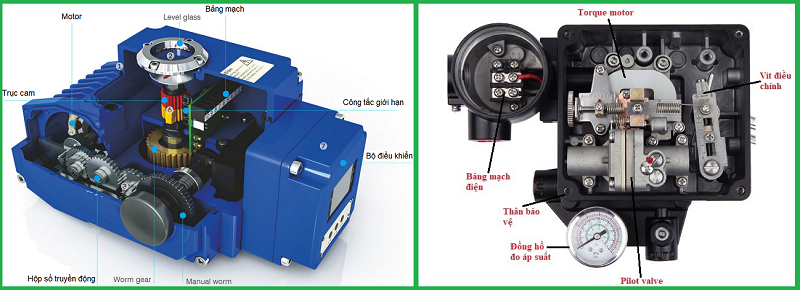

3. Cấu tạo và nguyên lý hoạt động van tuyến tính

3.1. Van điều khiển khí nén tuyến tính

  • Thân vỏ điều khiển tuyến tính được làm bằng chất liệu nhựa cứng có màu đen được sử dụng để báo vệ các bộ phận bên trong.
  • Bảng mạch điện cấp nguồn điện khiến bộ tuyến tính hoạt động.
  • Đồng hồ đo áp suất đo áp suất của bộ tuyến tính.
  • Pilot valve dùng để cấp khí vào để điều khiển hoạt động bộ tuyến tính.
  • Vít điều chỉnh sử dụng để điều chỉnh góc độ đóng mở van.
  • Motor(torque motor) gồm nhiều bộ phận trục, ống, lò xo kết nối với nhau với nhiệm vụ giúp điều chỉnh hoạt động đóng mở theo góc của van.
  • Giá trục kết nối dùng để lắp đặt với thân van công nghiệp.

cau_tao_bo_dieu_khien_tuyen_tinh

3.2. Van điều khiển điện tuyến tính

  • Motor điện
  • Bảng mạch
  • Hộp số chuyển động
  • Bánh răng hoạt động
  • Tay quay điều khiển cơ
  • Công tắc giới hạn
  • Đầu hiển thị on/off
  • Bộ điều khiển, bảng mạch

4. Các loại van tuyến tính mà chúng tôi cung cấp

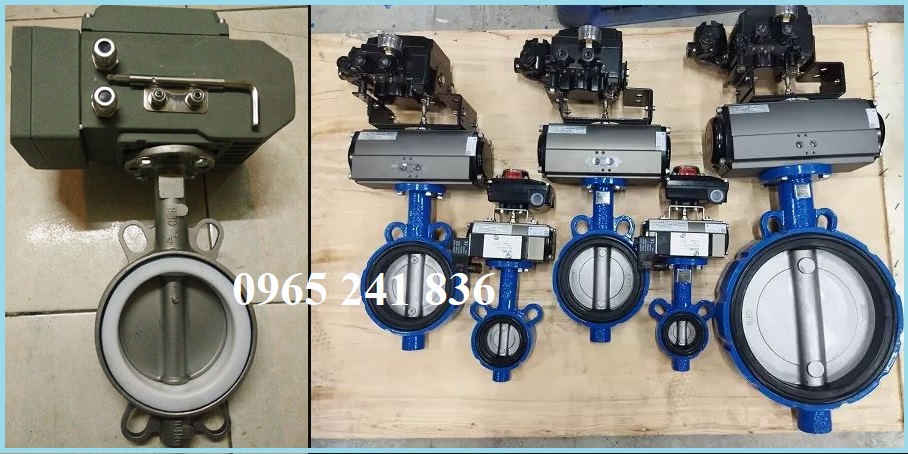

4.1. Van bướm điều khiển tuyến tính

Van bướm điều khiển tuyến tính có cấu tạo đơn giản gồm các bộ phận như:

  • Bộ khí nén tuyến tính được gắn bên ngoài bộ điều khiển khí nén.
  • Bộ điện tuyến tính lắp trực tiếp trên bộ điện.
  • Thân van bướm có nhiều loại với đa dạng chất liệu inox, gang, thép, nhựa được lắp đặt với các hệ thống theo kiểu wafer, lug, tai bích và mặt bích.
  • Đĩa van bướm được làm từ chất liệu inox, gang, thép, nhựa
  • Trục van bướmgioăng cao su: trục để kết nối đĩa van với đầu điều khiển, gioăng cao su dùng để làm kín giúp các lưu chất không bị rò rỉ ra bên ngoài.

van_buom_tuyen_tinh

Các loại van bướm tuyến tính:

  • Van bướm điều khiển khí nén tuyến tính
  • Van bướm inox điều khiển khí nén tuyến tính
  • Van bướm gang điều khiển khí nén tuyến tính
  • Van bướm nhựa điều khiển khí nén tuyến tính
  • Van bướm điều khiển điện tuyến tính
  • Van bướm inox điều khiển điện tuyến tính
  • Van bướm gang điều khiển điện tuyến tính
  • Van bướm thép điều khiển điện tuyến tính
  • Van bướm nhựa điều khiển điện tuyến tính

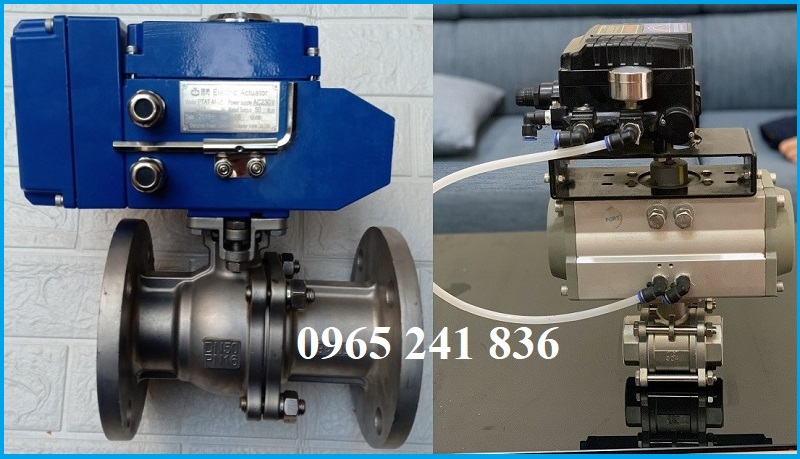

4.2. Van bi điều khiển tuyến tính

Van bi điều khiển tuyến tính có cấu tạo gồm các bộ phận như:

  • Đầu điều khiển tuyến tính: bộ khí nén hoặc bộ điện.
  • Thân van bi được cấu tạo dạng 1 mảnh, 2 mảnh, 3 mảnh hoặc thân 3 ngã lắp đặt với các hệ thống theo kiểu nối ren, mặt bích được làm từ các chất liệu inox, gang, thép, nhựa.
  • Trục, gioăng làm kín với trục được làm từ thép không ghỉ và inox dùng để kết nối đầu khí nén với thân van. Gioăng làm kín được làm từ cao su EPDM, PTFE giúp làm kín và chống rò rỉ ra bên ngoài.
  • Quả bi rỗng được lắp trong thân van với nhiệm vụ cho hoặc chặn các lưu chất đi qua hệ thống thiết bị.

van_bi_dieu_khien_tuyen_tinh

Các loại van bi điều khiển tuyến tính:

  • Van bi điều khiển khí nén tuyến tính
  • Van bi inox điều khiển khí nén tuyến tính
  • Van bi gang điều khiển khí nén tuyến tính
  • Van bi thép điều khiển khí nén tuyến tính
  • Van bi nhựa điều khiển khí nén tuyến tính
  • Van bi điều khiển điện tuyến tính
  • Van bi inox điều khiển điện tuyến tính
  • Van bi gang điều khiển điện tuyến tính
  • Van bi thép điều khiển điện tuyến tính
  • Van bi nhựa điều khiển điện tuyến tính

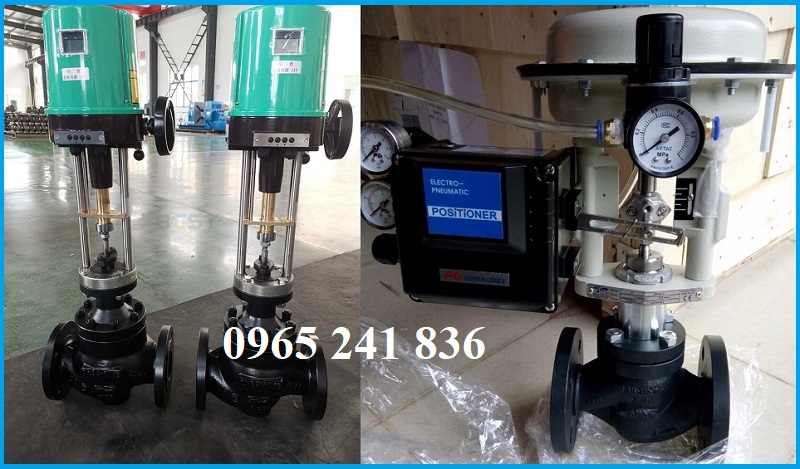

4.3. Van cầu điều khiển tuyến tính

Van cầu điều khiển tuyến tính có cấu tạo đơn giản gồm các bộ phận như:

  • Bộ điều khiển: bộ khí nén và bộ điện
  • Thân van cầu dạng bầu hoặc dạng chữ ngã được sử dụng giúp các lưu chất lưu thông qua van và bảo vệ các bộ phận bên trong van cầu.
  • Đĩa trục dùng để chặn hoặc cho các lưu chất đi qua van.

van_cau_dieu_khien_khi_nen

Các loại van cầu điều khiển tuyến tính:

  • Van cầu điều khiển khí nén tuyến tính
  • Van cầu inox điều khiển khí nén tuyến tính
  • Van cầu gang điều khiển khí nén tuyến tính
  • Van cầu thép điều khiển khí nén tuyến tính
  • Van cầu điều khiển điện tuyến tính
  • Van cầu inox điều khiển điện tuyến tính
  • Van cầu gang điều khiển điện tuyến tính
  • Van cầu thép điều khiển điện tuyến tính

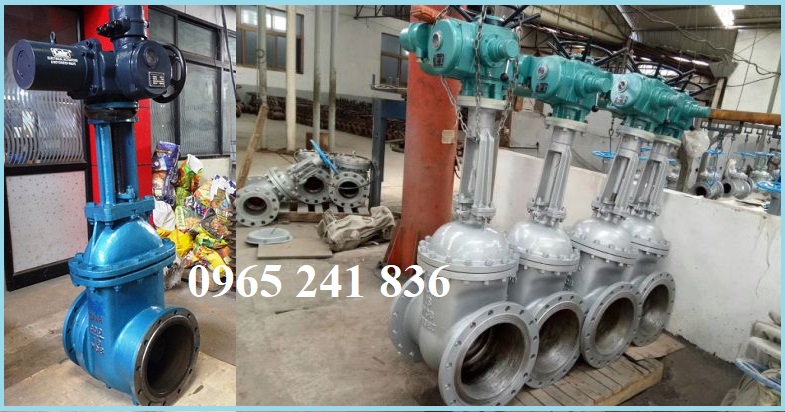

4.4. Van cổng điều khiển tuyến tính

  • Van cổng điều khiển khí nén tuyến tính
  • Van cổng inox điều khiển khí nén tuyến tính
  • Van cổng gang điều khiển khí nén tuyến tính
  • Van cổng thép điều khiển khí nén tuyến tính
  • Van cổng điều khiển điện tuyến tính
  • Van cổng inox điều khiển điện tuyến tính
  • Van cổng gang điều khiển điện tuyến tính
  • Van cổng thép điều khiển điện tuyến tính

van_cong_dieu_khien_tuyen_tinh

4.5. Van dao điều khiển tuyến tính

  • Van dao điều khiển khí nén tuyến tính
  • Van dao inox điều khiển khí nén tuyến tính
  • Van dao gang điều khiển khí nén tuyến tính
  • Van dao thép điều khiển khí nén tuyến tính
  • Van dao điều khiển điện tuyến tính
  • Van dao inox điều khiển điện tuyến tính
  • Van dao gang điều khiển điện tuyến tính
  • Van dao thép điều khiển điện tuyến tính

van_dao_dieu_khien_tuyen_tinh

5. Ưu điểm và ứng dụng của van tuyến tính

5.1. Ưu điểm của van tuyến tính

  • Van tuyến tínhưu điểm được điều khiển tự động mà không cần tốn sức như các loại van cơ.
  • Van tuyến tính có thể sử dụng đóng mở theo nhiều góc độ, dùng để điều tiết các dòng chảy lưu chất trong hệ thống.
  • Van tuyến tính có thể sử dụng lắp đặt cho đa dạng van công nghiệp như van bướm, van bi, van cầu, van cổng, van dao.
  • Van tuyến tính có thể kết nối với tủ điện và truyền tín hiệu hoạt động của van để hệ thống tủ điện, giúp dễ dàng kiểm soát hoạt động van.
  • Van tuyến tính chịu được nhiệt cao, áp lớn làm việc tốt trong nhiều môi trường lưu chất, nước, khí, hơi, dung dịch, hóa chất.
  • Van tuyến tính dễ dàng lắp đặt, sử dụng, bảo trì và bảo dưỡng van.
  • Van tuyến tính có chất lượng cao, giá thành tốt và được chúng tôi bảo hành 12 tháng.
  • Van tuyến tính có đa dạng xuất xứ, được nhập khẩu chính hãng từ nhiều nước lớn Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu.

5.2. Ứng dụng của van tuyến tính

   Tùy vào từng loại van tuyến tính mà có thể sử dụng loại van phù hợp cho từng hệ thống của mình nhất. Ứng dụng của van tuyến tính trong các hệ thống, thiết bị như:

   Ứng dụng van tuyến tính trong các hệ thống điều tiết cấp thoát nước, lưu chất lỏng khí hơi trong các hệ thống công nghiệp, dân sinh, trong nhà máy sản xuất, khu công nghiệp, các hệ thống thực phẩm, dược phẩm và nhiều hệ thống, thiết bị khác. Tùy vào từng loại van tuyến tính khác nhau như van bướm, van bi, van cầu, van cổng, van dao mà quý khách hàng có thể sử dụng cho các loại hệ thống của mình.

   Trên đây là toàn bộ bài viết về van điều khiển tuyến tính là gì? Ưu điểm và ứng dụng của van tuyến tính. Chúng tôi hy vọng rằng bài viết trên sẽ cung cấp đến tất cả quý khách hàng những kiên thức bổ ích nhất để có thể lựa chọn được loại van tuyến tính sử dụng phù hợp cho hệ thống của mình. Liên hệ ngay với chúng tôi để có thể nhận được báo van tuyến tính và được tư vấn miễn phí ngay bạn nhé.
