Nguyên lý hoạt động van bi điều khiển điện

1. Giới thiệu van bi điều khiển điện

   Van bi điều khiển điện là loại van sử dụng nguồn điện 24V, 220V để giúp van hoạt động đóng mở một cách tự động. Van bi điều khiển điện có nhiều kiểu kết nối như nối ren, bích, hàn dùng tốt với nhiều môi trường lưu chất nước, dung dịch, hóa chất, nước sạch, nước thải và khí hơi nóng. Van bi điều khiển điện có cấu tạo gồm phần thân van bi kết nối đầu điều khiển điện điều này giúp van hoạt động dễ dàng với nhiều hệ thống, thiết bị công nghiệp, nông nghiệp và các hệ thống tự động hóa hiện nay. Với độ phổ biến trên thị trường, van bi điều khiển điện được nhiều khách hàng lựa chọn sử dụng, tuy nhiên thì nhiều người vẫn chưa hiểu rõ về nguyên lý hoạt động van bi điều khiển điện, cùng chúng tôi tìm hiểu ngay dưới đây nhé.

2. Tìm hiểu về nguyên lý hoạt động van bi điều khiển điện

   Van bi điều khiển điện có nguyên lý hoạt động khá đơn giản, cấp điện van đóng và cấp điện van mở. Thông thường nguyên lý hoạt động van bi điều khiển điện sẽ được chia thành 2 kiểu loại van như:

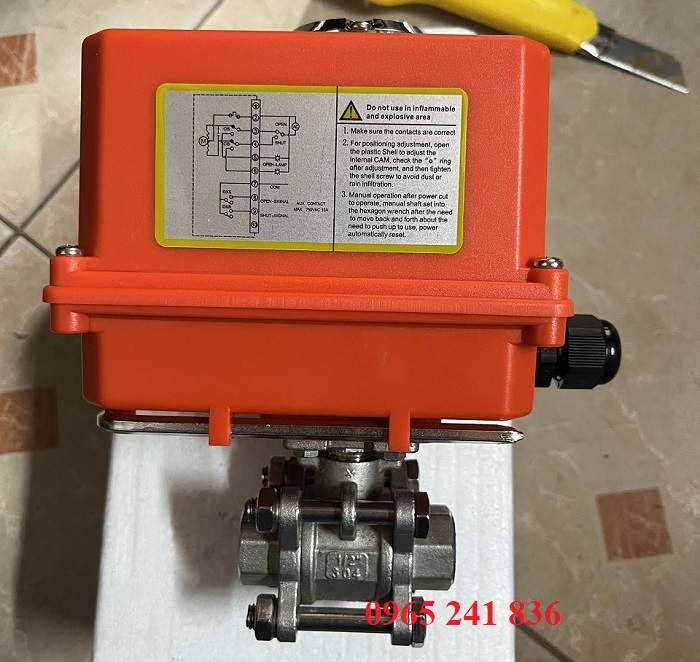

2.1. Nguyên lý hoạt động van bi điều khiển điện on/off

   Van bi điều khiển điện on/off có nguyên lý hoạt động: khi cấp nguồn điện vào đầu điều khiển, cụ thể là đấu 1 dây chung và đấu 1 dây vào đầu mở, lúc này đầu motor sẽ chuyển động khiển bánh răng xoay, lúc này bánh răng kết nối với trục van, trục van kết nối bi và làm quả bi quay theo. Khi motor chuyển động hết hành trình lúc này quả bi cũng được mở hoàn toàn, van mở. Khi đấu dây vào nguồn đóng, lúc này các bộ phận đầu điện van bi sẽ qua về vị trí ban đâu, đến hết hành trình đầu motor dừng hoạt động, van đóng kín.

   Ý nghĩa ON/OFF của van bi điều khiển điện: ON/OFF là đóng mở hoàn toàn, nghĩa là cấp điện van mở hoàn toàn mở hết và câp điện vào van đóng hoàn toàn, đóng hết.

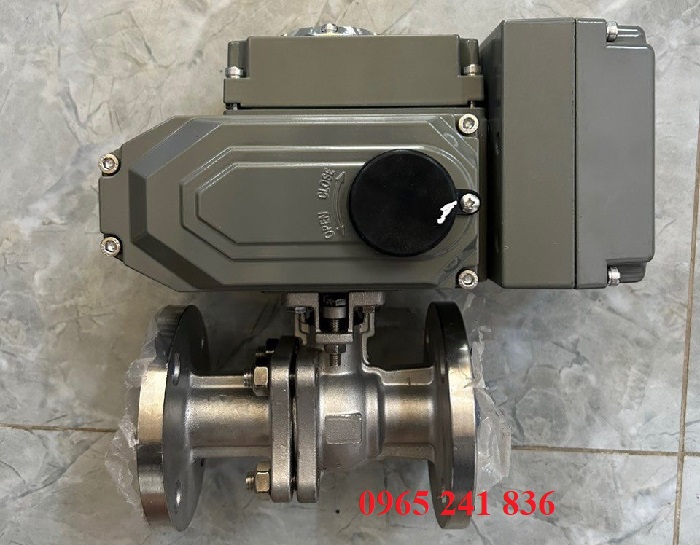

2.2. Nguyên lý hoạt động van bi điều khiển điện tuyến tính

   Van bi điều khiển điện tuyến tính có nguyên lý hoạt động đóng mở khác với dạng van bi điện on/off là có thể đóng mở theo nhiều góc độ cài đặt trước. Khi cài đặt cấp điện và cài hành trình mở theo các góc 20 độ, 30 độ, 40 độ, 60 độ, 90 độ hoặc mở hoàn toàn, van sẽ mở hết hành trình cài đặt và đầu motor dừng hoạt động. Ngược lại khi cấp điện vào đấu vào dây đóng, van bi điện sẽ chuyển động quả bi đóng kín đến khi hết hành trình đầu motor dừng hoạt động.

   Nguyên lý hoạt động của van bi điều khiển điện cũng dựa theo các dòng van như dạng van bi điều khiển điện 2 ngã, van bi điều khiển điện ngã. Đối với dạng van bi điều khiển điện 3 ngã sẽ có 2 dạng đóng mở với 2 kiểu loại dạng chữ T và dạng chữ L.

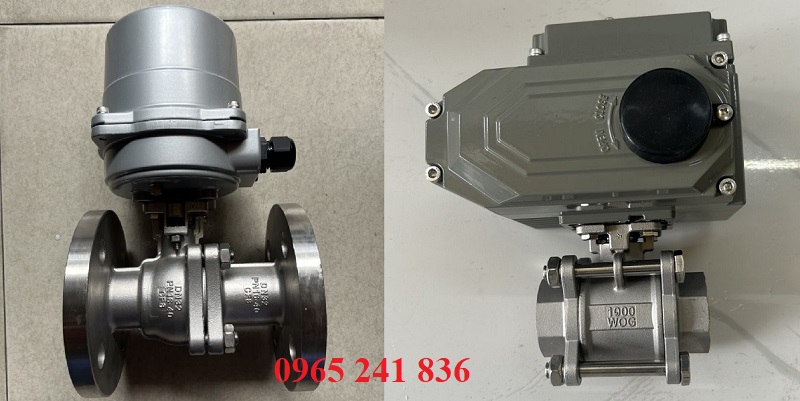

Một số sản phẩm van bi điều khiển điện phổ biến như:

• Van bi điều khiển điện 24VDC
• Van bi điều khiển điện 220VAC
• Van bi inox 304, 316 điều khiển điện
• Van bi gang điều khiển điện
• Van bi thép điều khiển điện
• Van bi nhựa điều khiển điện
• Van bi đồng điều khiển điện

   Vậy là bài viết nguyên lý hoạt động van bi điều khiển điện đã được chúng tôi chia sẽ đến tất cả các bạn ở trên. Hy vọng rằng bài viết trên sẽ cung cấp những kiến thức tốt nhất đến các bạn. Liên hệ với chúng tôi để được tư vấn miễn phí, giải đáp những thắc mắc và nhận ngay các báo giá các dòng sản phẩm van bi cũng như các loại van công nghiệp khác.
