Pressure reducing valve là gì?

Lượt xem: 89202

Đánh giá

Pressure reducing valve là tên gọi quốc tế chung hay là tên tiếng anh của van giảm áp thường được sử dụng trong nhiều tài liệu cũng như nhiều bản vẽ thiết kế của nhiều công trình, hệ thống. Để tìm hiểu thêm về pressure reducing valve là gì? mời các bạn theo dõi bài viết dưới đây nhé!

1. Pressure reducing valve là gì ?

   Pressure reducing valve là tên gọi quốc tế chung hay là tên tiếng anh của van giảm áp thường được sử dụng trong nhiều tài liệu cũng như nhiều bản vẽ thiết kế của nhiều công trình, hệ thống. Pressure reducing valve được lắp đặt cho các hệ thống đường ống, thiết bị với mục đích ổn áp, làm giảm áp lực của các lưu chất khi đi qua hệ thống.

   Pressure reducing valve có nhiều loại với nhiều kích cỡ lớn nhỏ khác nhau, van được làm bằng các chất liệu inox, gang, đồng lắp đặt theo kiểu nối ren và lắp mặt bích. Pressure reducing valve được nhập khẩu chính hãng từ các nước lớn Trung Quốc, Italia, Châu âu, Đài Loan với chất lượng và giá thành tốt nhất.

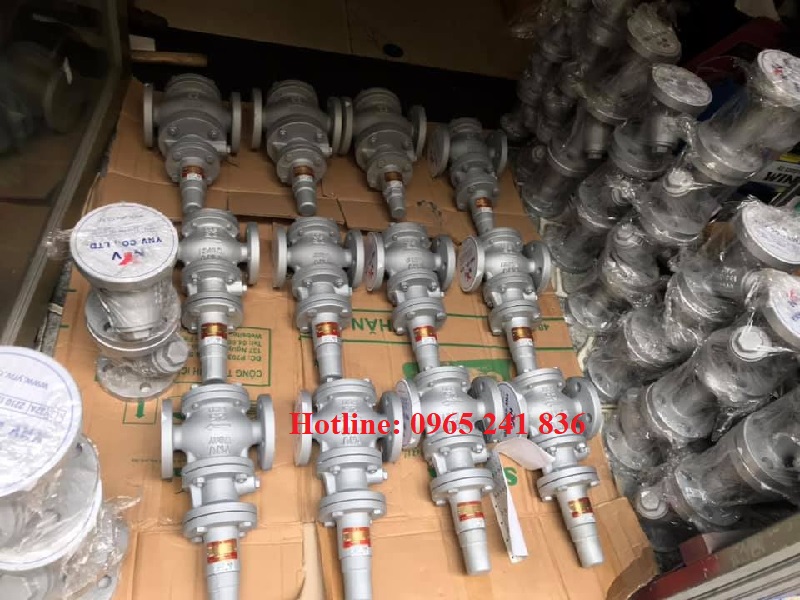

pressure_reducing_valve_la_gi

2. Thông số kỹ thuật pressure reducing valve

  • Kích thước van: DN10 – DN200
  • Chất liệu cấu tạo : gang, đồng, inox, thép,…
  • Gioăng làm kín : teflon, EPDM,…
  • Áp suất làm việc: Pn10, PN16, PN25
  • Nhiệt độ làm việc : ~180 độ C
  • Kiểu lắp : lắp ren, lắp bích
  • Môi trường làm việc : khí, nước, hơi, dung dịch, hóa chất.
  • Xuất xứ: Đài Loan, Italia, Thổ Nhĩ Kỳ, Trung Quốc, Châu âu.
  • Bảo hành: 12 tháng.

3. Cấu tạo và nguyên lý hoạt động pressure reducing valve

3.1. Cấu tạo pressure reducing valve

   Cấu tạo pressure reducing valve hay cấu tạo van giảm áp gồm nhiều bộ phận tạo nên van như:

   Thân van giảm áp pressure reducing valve được đúc bằng các chất liệu gang, inox, đồng thường được chia thành 3 phần, thân van chính giữa, nắp đầu van và nắp cuối van. Thân van có 1 đầu và 1 đầu ra dùng để kết nối với các hệ thống theo kiểu nối ren và lắp đặt mặt bích. Pressure relief valve body dùng để bảo vệ các bộ phận và cố định các bộ phận bên trong của van.

   Đĩa van giảm áp pressure relief valve disc là bộ phận nằm trong thân van làm việc trực tiếp với các lưu chất giúp làm giảm các áp lực, áp suất khi đi qua van. Phần đĩa van được kết nối với trục ty và lò xo van và hoạt động tịnh tiến lên xuống nhờ vào cài đặt người vận hành và độ đàn hồi lò xo.

   Đầu điều chỉnh van giảm áp pressure relief valve adjusting head là đầu điều chỉnh áp suất, áp lực của van giúp người vận hành dễ dàng cài đặt được mức áp lực, áp suất theo yêu cầu của người vận hành. Đầu điều chỉnh thường là ốc vặn hoặc tay vặn sử dụng đơn giản vặn cùng chiều kim đồng hồ áp suất giảm và ngược lại.

   Trục ty, lò xo là bộ phận dùng để cài đặt áp lực, áp suất van giảm áp. Các bộ phận này được kết nối với núm vặn và đĩa pressure relief valve, nhờ độ đàn hồi của lò xo mà có thể dễ dàng cài đặt những mức áp lực áp suất phù hợp nhất.

   Màng, gioăng làm kín van giảm áp giúp các lưu chất không bị rò rỉ ra bên ngoài hệ thống, thiết bị đường ống.

   Đồng hồ áp suất lắp đặt trên van giảm áp giúp người vận hành dễ dàng biết được mức áp suất hoạt động của lưu chất khi đi qua van.

Và nhiều bộ phận phụ khác như bulong, ốc vít để cố định van.

cau_tao_pressure_reducing_valve_

3.2. Nguyên lý hoạt động pressure reducing valve

   Pressure reducing valve có nguyên lý hoạt động đơn giản khi người vận hành cài đặt núm vặn của van trục van sẽ tác động lên lò xo khiến lò xo nén lại ở một mức độ cụ thể. Khi các lưu chất đi qua van, áp lực và áp suất sẽ tác động lên đĩa van, đẩy đĩa van lên mức cài đặt, áp lực áp suất bị đi qua van bị nén lại và giảm xuống. Lúc này có thể qua sát ở đồng hồ đo áp hiển thị ở ngoài van.

   Khi áp lực áp suất không vượt qua hay không bằng áp lực cài đặt trước lò xo sẽ giãn ra và đẩy đĩa van về vị trí ban đầu, lúc này van ở trạng thái đóng. Quý khách hàng cần lưu ý mức áp lực cài đặt của hệ thống, để điều chỉnh áp van một cách phù hợp nhất nhé.

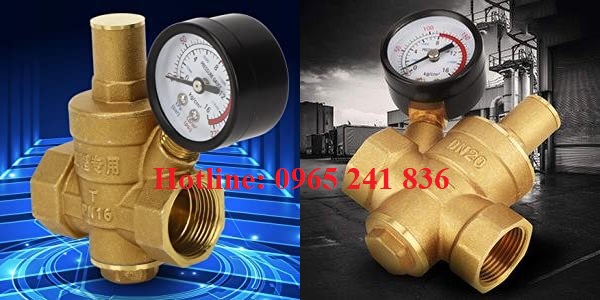

pressure_reducing_valve

4. Các loại pressure reducing valve phổ biến hiện nay

  • Copper pressure relief valve(van giảm áp đồng)
  • Stainless steel pressure relief valve (van giảm áp inox)
  • Cast iron pressure relief valve (van giảm áp gang)
  • Threaded pressure relief valve (van giảm áp nối ren)
  • Flange mounted pressure relief valve (van giảm áp lắp bích)

5. Ứng dụng pressure reducing valve trong sản xuất và đời sống

    Pressure reducing valve được ứng dụng trong nhiều hệ thống thiết bị đường ống trong sản xuất và đời sống hiện nay như:

  • Pressure reducing valve ứng dụng trong các hệ thống cấp thoát lưu chất nước trong các tòa chung cư cao tầng, các tòa nhà cao tầng.
  • Pressure reducing valve ứng dụng trong hệ thống nhà máy sản xuất, các đường ống cấp thoát khí hơi, lưu chất lỏng.
  • Pressure reducing valve ứng dụng trong các hệ thống máy bơm, trạm bơm và nhiều hệ thống giảm áp khác có liên quan.

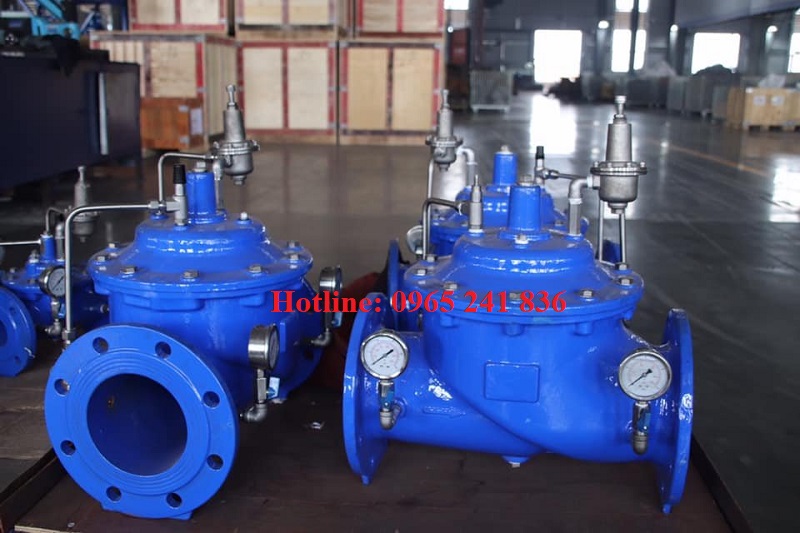

hydraulic_pressure_relief_valve

   Như vậy là chúng ta đã cùng nhau tìm hiểu về các pressure reducing valve là gì? Hy vọng rằng bài viết trên của chúng tôi sẽ giúp quý khách hàng hiểu rõ hơn về sản phẩm pressure reducing valve để có thể dễ dàng nhận biết và tìm mua được sản phẩm. Liên hệ ngay với chúng tôi để được tư vấn miễn phí và nhận báo giá pressure reducing valve ngay nhé!

Nguồn: vanhanoi.com
