Bẫy hơi

1.Giới thiệu van bẫy hơi

1.1.Van bẫy hơi là van gì?

Van bẫy hơi(tiếng anh Staem trap) hay còn gọi cốc ngưng hơi là loại thiết bị được dùng để tách nước, hơi nước ngưng đọng ra khỏi hệ thống đường ống. Van bẫy hơi được sử dụng chủ yếu trong các hệ thống hơi nước, hệ thống nhiệt với nhiệm vụ đưa các khí, hơi, nước ngưng tụ thoát khỏi hệ thống giúp thu được các lưu chất nước, khí, hơi sạch khiến hệ thống hoạt động tốt và không bị ảnh hưởng bởi các lưu chất tích tụ. Bẫy hơi thường hoạt động theo chu kỳ đóng ngăn không cho các lưu chất thất thoát ra ngoài, chu kỳ mở xả các lưu chất tích tụ ra bên ngoài.

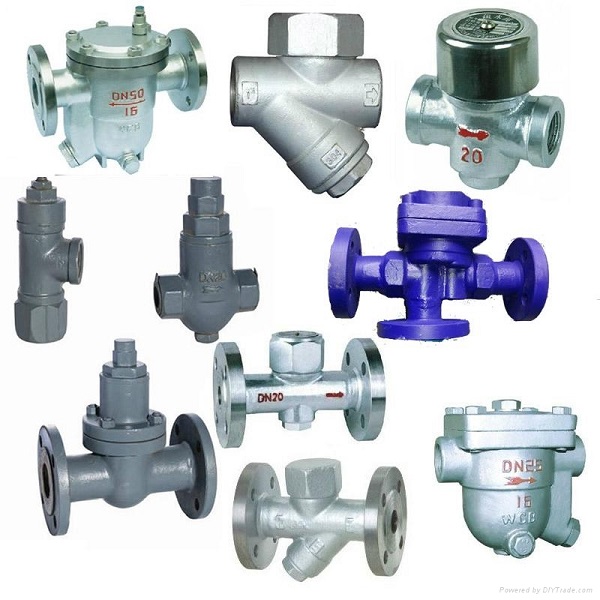

Van bẫy hơi có nhiều dạng như dạng đồng tiền, dạng phao, dạng gàu đảo úp ngược,… được làm từ các chất liệu gang, gang xám, inox,… với nhiều kích thước DN15 – DN200 phù hợp lắp đặt với nhiều loại hệ thống đường ống và được lắp đặt theo 2 kiểu chính là nối ren, lắp bích. Van bẫy hơi được nhập khẩu chính hãng từ các nước lớn như Đài Loan, Hàn Quốc, Trung Quốc, Malaysia, Châu âu, Châu á,… với chất lượng và giá thành tốt nhất thị trường hiện nay.

1.2.Thông số kỹ thuật van bẫy hơi

• Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 (inch 1/2; 3/4 ;1” 1.1/4” ; 1/2” ;  2” ;  2.1/2” ;  3”  ; 4” )
• Chất liệu thân van : gang, gang dẻo, inox, thép,…
• Đĩa, trục : inox, thép, gang
• Kiểu lắp : nối ren, mặt bích
• Áp lực làm việc : PN10, PN16
• Nhiệt độ làm việc : 0 ~ 300 độ C
• Môi trường làm việc : nước, khí, hơi, nóng,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trng Quốc, Malyasia, Châu âu,…
• Bảo hành: 12 tháng

2.Cấu tạo van bẫy hơi

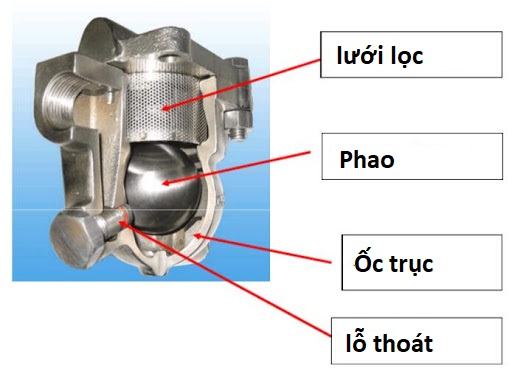

2.1.Cấu tạo van bẫy hơi dạng cơ

Thân van dạng cơ thường được làm bằng inox, gang, có dạng như chiếc cốc và thường được gọi là cốc ngưng, dùng để bảo vệ các bộ phận bên trong, kết nối với các hệ thống ở bên ngoài theo kiểu nối ren hoặc lắp bích và dùng để chứa đựng nước ngưng đọng, có các lỗ thải nước ngưng.

Bóng phao thường được làm từ chất liệu nhẹ hơi nước ngưng đọng có nhiệm vụ giúp van đóng mở để thải nước ngưng ra ngoài. Bóng phao thường được kết nối với trục của van, khi có nước ngưng bóng phao nổi lên làm kéo van lên khiến chảy ra ngoài và ngược lại.

Lưới lọc nằm trên bóng phao.

2.2.Cấu tạo van bẫy hơi nhiệt động

Thân van dạng nhiệt động có cấu tạo nhỏ gọn hơn với phần thân van dưới dạng chữ Y, và nắp van ở trên, loại này thường dừng trong môi trường có nhiệt độ cao, hơi nóng,… thường được làm bằng inox, gang… và cũng kết nối với các hệ thống theo kiểu ren hoặc bích.

Miếng nhiệt gồm nhiều các mảnh nhiệt ghép lại, có thể biến dạng được nếu gặp môi trường có nhiệt độ cao. Miếng nhiệt sẽ nở ra và làm van đóng lại khi nhiệt độ trong van tăng lên và ngược lại khi ở nhiệt độ thấp hay ở trạng thái nhiệt độ bình thường van mở.

Lưới lọc nằm trong thân van chữ y.

3.Nguyên lý làm việc van bẫy hơi

Đối với van bẫy hơi dạng cơ : khi có nước ngưng tích tụ trong van sẽ làm cho phao nổi lên trên đồng thời kéo theo van lên khiến van mở nước ngưng chảy ra bêm ngoài và nược lại khi ít hoặc không có nước ngưng phao hạ xuống. van đóng.

Đối với van bẫy hơi dạng nhiệt động : khi van ở trạng thái nhiệt độ thấp hay nhiệt độ bình bình thường các miếng nhiệt trong van không thay đổi, lúc này van mở, nước ngưng đọng được thải ra bên ngoài. Ngược lại, khi nhiệt độ tăng dần miếng nhiệt biến dạng làm kín lỗ thoát, lúc này van đóng.

4.Ứng dụng van bẫy hơi

Bẫy hơi thường được ứng dụng để tác nước ngưng tụ ra khỏi các hệ thống đường ống sử dụng nước, hơi nước, các đường ống khí, hơi nóng các hệ thống có nhiệt độ cao, các hệ thống dung dịch, hóa chất,… sử dụng chủ yếu trong các khu công nghiệp, khu nông nghiệp, hệ thống dân sinh, các nhà máy sản sản xuất chế biến, các lò hơi, nồi hơi, các đường ống cấp thoát, xử lý nước ở nhiệt độ cao,…

Bẫy hơi sẽ giúp lọc bỏ các nước ngưng trong hệ thống giúp các lưu chất đi qua hệ thống đảm bảo tốt nhất về chất lượng, đồng thời van còn giúp bảo vệ hệ thống không phải chịu áp lực cũng như thể tích mà nước ngưng tụ đọng lại trong van, điều này giúp đường ống dễ dàng vận hành, tránh hư hỏng và thiệt hại.

5.Ưu điểm và nhược điểm van bẫy hơi

5.1.Ưu điểm van bẫy hơi

• Bẫy hơi da dạng về kích thước, mẫu mã, chất liệu phù hợp với nhiều hệ thống
• Có thiết kế đơn giản và chứa được lượng nước ngưng tụ.
• Sử dụng được trong điều kiện môi trường như nhiệt độ cao, áp suất lơn.
• Dễ dàng sử dụng, lắp đặt và bảo trì bẫy hơi
• Giúp đưa thải lượng hơi, nước ngưng tụ ra khỏi hệ thống
• Đảm bảo lưu chất lưu thông qua hệ thống sạch và giup giảm thể tích nhưng tụ trong hệ thống.
• Các sản phẩm bẫy hơi đều là hàng chính hãng, chất lượng

5.2.Nhược điểm van bẫy hơi

Bẫy hơi chỉ có đúng một nhược điểm là khi xả thường phát ra tiếng ồn vì thế nên tránh sử dụng bẫy hơi ở những nơi cần sự yên tĩnh. Quý khách hàng chỉ cần lựa chọn đúng loại bẫy hơi cho đúng hệ thống sử dụng của mình thì bẫy hơi sẽ hoạt động tốt theo đúng cái công dung của nó.

6.Phân loại van bẫy hơi

6.1.Bẫy hơi đồng tiền

Bẫy hơi đồng tiền hay gọi bẫy hơi nhiệt động là thiết bị được cấu tạo bởi các miếng nhiệt được ghép lại với nhau. Trong môi trường có nhiệt độ thấp thì miếng nhiệt không bị thay đổi hay biến dạng lúc này nước ngưng đọng lại và được thải ra ngoài. Khi ở môi trường có nhiệt độ cao dần miếng nhiệt cũng biến đổi dần đến một mức giới hạn, làm van đóng lại.

• Kích cỡ van: DN15 - DN100
• Chất liệu: gang dẻo, inox, thép
• Áp lực làm việc PN10, PN16
• Kiểu lắp : ren, bích
• Nhiệt độ làm việc : 0 ~ 300 độ C
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu âu
• Bảo hành: 12 tháng

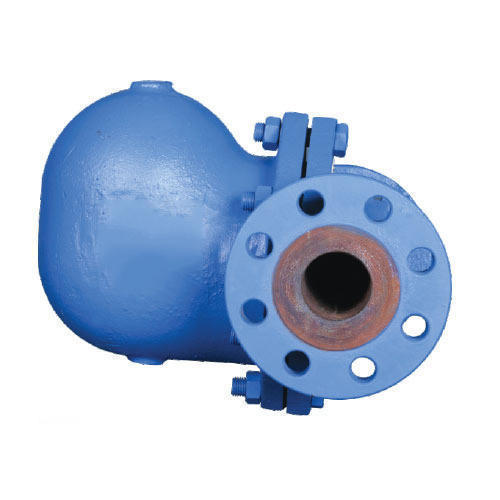

6.2.Bẩy hơi dạng phao

Bẫy hơi dạng phao là dạng van cấu tạo bên trong có quả bóng phao, bên ngoài có lỗ thông hơi được điều khiển bằng tay. Khi có nước ngưng tụ lại trong bẫy, quả phao sẽ nổi lên làm kéo van lên, van mở lượng nước ngưng được thải ra bên ngoài và ngược không có nước ngưng trong bẫy, van đóng.

• Kích thước: DN15 - DN100
• Chất liệu van : gang xám, inox
• Kiểu lắp : lắp bích, lắp ren
• Áp lực làm việc : PN10 PN16
• Nhiệt độ làm việc : 100 độ C
• Môi trường: Hơi nước nóng,…
• Bảo hành: 12 tháng

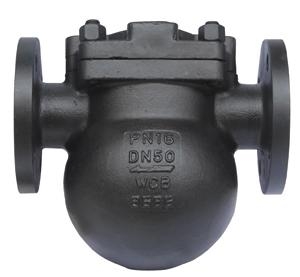

6.3.Bẩy hơi dạng gầu úp ngược

• Kích thước van: 1/2 - 4”
• Chất liệu thân van : gang, gang dẻo, inox, thép,…
• Đĩa, trục : inox, thép, gang
• Kiểu lắp : nối ren, mặt bích
• Áp lực làm việc : PN10, PN16
• Nhiệt độ làm việc : 0 ~ 300 độ C
• Môi trường làm việc : nước, khí, hơi nóng,…
• Bảo hành: 12 tháng

6.4.Bẫy hơi chịu nhiệt

Bẫy hơi chịu nhiệt là loại van được từ các chất liệu có khả năng chịu nhiệt cao như inox, thép, gang,… Van có 2 dạng chính là bẫy hơi dạng nhiệt động và bẫy hơi dạng cơ,… đều làm việc được trong những môi trường có nhiệt độ lên đến 200 độ C, lắp đặt với các hệ thống theo 2 kiểu nối ren và lắp bích và ứng dụng trong nhiều hệ thống thông dụng và đặc biệt như hệ thống ăn mòn.

• Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
• Chất liệu thân van : gang, gang dẻo, inox, thép,…
• Đĩa, trục : inox, thép, gang
• Kiểu lắp : nối ren, mặt bích
• Áp lực làm việc : PN10, PN16
• Nhiệt độ làm việc : 0 ~ 300 độ C
• Môi trường làm việc : nước, khí, hơi, nóng,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trng Quốc, Malyasia, Châu âu,…
• Bảo hành: 12 tháng

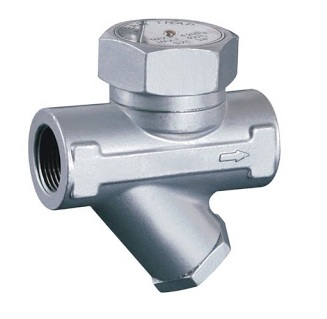

6.5.Bẩy hơi lắp ren

• Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50
• Chất liệu thân van : gang dẻo, inox, thép,…
• Kiểu lắp : nối ren
• Áp lực làm việc : PN10, PN16
• Nhiệt độ làm việc : khoảng 200 độ C
• Môi trường làm việc : nước, khí, hơi nóng,…
• Xuất xứ: Đài Loan, Hàn Quốc, Malyasia, Trung Quốc,…
• Bảo hành: 12 tháng

6.6.Bẩy hơi lắp bích

• Kích thước van: DN40, DN50, DN65, DN80, DN100
• Chất liệu thân van : gang, inox, thép,…
• Kiểu lắp : mặt bích
• Áp lực làm việc : PN10 - PN16
• Nhiệt độ làm việc : ~ 300 độ C
• Môi trường làm việc : nước, khí, hơi nóng,…
• Xuất xứ: Đài Loan, Nhật Bản, Trung Quốc, Malyasia, Châu âu,…
• Bảo hành: 12 tháng

6.7.Phân loại van bẫy hơi theo hãng sản xuất

• Bẫy hơi Samyang
• Bẫy hơi Nicoson
• Bẫy hơi Tung Lung
• Bẫy hơi Yooyoun
• Bẫy hơi Jokwang
• Bẫy hơi TLV
• Bẫy hơi Yositake

6.8.Phân loại van bẫy hơi theo xuất xứ

• Bẫy hơi Đài Loan
• Bẫy hơi Trung Quốc
• Bẫy hơi Hàn Quốc
• Bẫy hơi Malaysia
• Bẫy hơi Châu âu
• Bẫy hơi Nhật Bản

7.Báo giá van bẫy hơi

Van bẫy hơi có nhiều loại được làm từ nhiều chất liệu cùng với kích thước khác nhau chính vì thế mà giá của van bẫy hơi cũng dựa vào những yếu tố trên. Đối với mỗi loại hệ thống sẽ có các hoạt động riêng, vì thế việc lắp đặt van bẫy hơi phù hợp là rất quan trọng. Liên hệ ngay với chúng tôi qua hotline 0965 241 836 hoặc mail congnghiepgroup@gmail.com để được tư vấn và nhận báo giá van bẫy hơi.
