Van bi điều khiển điện 3PC Hàn Quốc

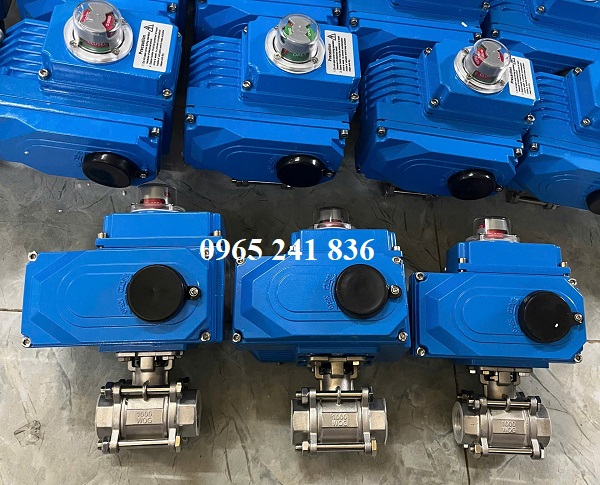

1.Tìm hiểu về van bi điều khiển điện 3PC Hàn Quốc

Van bi điều khiển điện 3PC Hàn Quốc là một loại van công nghiệp chuyên dùng để điều tiết dòng chảy, nó có tác dụng đóng mở, vận chuyển hoặc lưu trữ dòng chảy một cách chính xác và nhanh chóng. Thân van được thiết kế đặc biệt theo kiểu 3PC tức 3 mảnh giúp cho quá trình lắp đặt và sửa chữa có ưu điểm vượt trội so với các kiểu thiết kế khác. Van được trang bị bộ điều khiển điện Hàn Quốc giúp cho quá trình vận hành được trơn chu và ổn định. Bộ điều khiển điện Hàn Quốc giúp tối giản quá trình vận hành, điều khiển hoàn toàn nhờ nguồn điện áp được cấp vào van, có thể điều khiển từ xa và điều chỉnh chu trình theo cài đặt trên bộ điều khiển.

Van bi điện 3PC Hàn Quốc được sản xuất và nhập khẩu chính hãng từ thị trường Hàn Quốc, đây là một thị trường lớn, độ cạnh tranh cao nên chất lượng sản phẩm luôn được đánh giá cao hàng đầu Châu Á.

Van bi điện 3PC Hàn Quốc được cấu thành từ các vật liệu đa dạng khác nhau nhưng có đặc điểm chung là chịu được nhiệt độ cao, áp suất dòng chảy lớn và chịu được bào mòn tốt trong môi trường khắc nhiệt.

Hiện nay Thuận Phát đang là cơ sở chuyên cung cấp các loại van bi điện 3PC Hàn Quốc chính hãng với đa dạng kích cỡ và vật liệu khác nhau. Ngoài ra chúng tôi còn cung cấp các loại van khác cũng đến từ thị trường Hàn Quốc như:

• Van bi điện mặt bích JIS10K Hàn Quốc.
• Van bi điện mặt bích BS PN16 Hàn Quốc.
• Van bi điện gas bích 20K Hàn Quốc.
• Van bi điện gas bích 10K Hàn Quốc.
• Van bi điện gang xanh cổ bích Hàn Quốc.
• Van bi đen cổ bích Hàn Quốc.

2.Thông số kỹ thuật của van bi điện 3PC Hàn Quốc

• Kích thước đường ống: DN15, DN20, DN25, DN32, DN40, DN50,…DN200.
• Điện áp: 24V, 220V, 380V.
• Thân van: đồng, gang, thép, nhựa, inox.
• Bi van: 3PC.
• Kết nối: ren, hàn, bích.
• Môi trường hoạt động: nước, chất lỏng, hoá chất, dầu khí.
• Đệm: PTFE.
• Dạng điều khiển: on/off, tuyến tính.
• Nhiệt độ: 10-180độ C.
• Áp lực: 16bar.
• Xuất xứ: Hàn Quốc.
• Bảo hành: 12 tháng.

3.Cấu tạo và nguyên lý hoạt động của van bi điều khiển điện 3PC Hàn Quốc

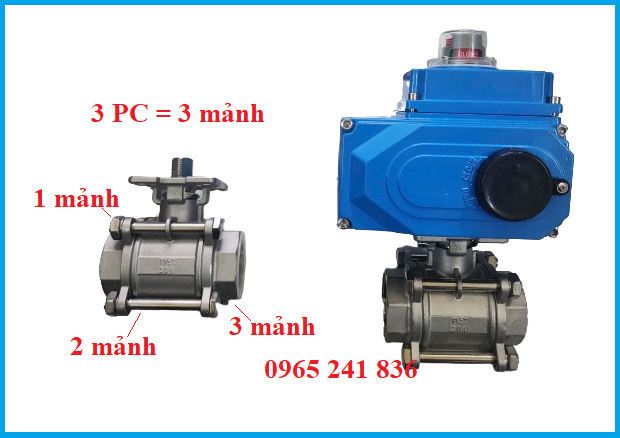

3.1.Cấu tạo của van bi điện 3PC Hàn Quốc

Van bi điện 3PC có cấu tạo đơn giản gồm 4 bộ phận chính:

• Thân van: được cấu thành gồm 3 mảnh (3PC) gắn kết với nhau qua ren giúp cho quá trình lắp đặt và sửa chữa một cách dễ dàng, thân van được làm từ các vật liệu như gang, nhựa, thép không gỉ, inox có thể chịu nhiệt và chịu áp suất tốt. Thân van có tác dụng bao chứa các bộ phận khác giúp cho chúng hoạt động ổn định.
• Bi van: làm từ thép không gỉ, bi van được đục lỗ xuyên tâm có chức nay quay, giúp cho quá trình đóng mở van diễn ra ổn định.
• Trục van: làm từ thép không gỉ công dụng chính là truyền lực từ ngoài vào trong hệ thống van, trục van thiết kế chịu được lực quay và độ bào mòn tốt.
• Gioăng làm kín (đệm van): được đặt trong bi van, nó là một lớp đệm PTFE hoặc EPDM có tác dụng làm kín tránh lượng lưu chất bị thất thoát ra bên ngoài.
• Kết nối: van được thiết kế mặt bích, ren, hàn kết nối với hệ thống đường ống đảm bảo độ chắc chắn. Đặc điểm của kiểu kết nối này là giúp cho van hoạt động ổn định trong trường hợp đường ống rung lắc, phần mặt bích sẽ giúp van phân tán đều lực .
• Bộ điều khiển điện Hàn Quốc: thiết kế dưới dây chuyền máy móc hiện đại, có tính tự động hoá cao và hoạt động ổn định, bộ điện sử dụng nguồn điện áp 24VDC, 220VAC, 380V.
• Đạt tiêu chuẩn Ip67 và có lớp vỏ điều khiển làm từ thép không gỉ có thể hoạt động trong môi trường ẩm ướt và có độ bào mòn cao.
• Bộ điều khiển có 2 kiểu thiết kế chính là điều khiển on/off hoặc điều khiển tuyến tính tuỳ thuộc vào từng ứng dụng khác nhau mà chọn được kiểu điều khiển phù hợp. Nó có chức năng chính là biến điện năng thành cơ năng giúp cho van hoạt động.

3.2.Nguyên lý hoạt động của van bi điện 3PC bích Hàn Quốc

Nguyên lý hoạt động của van bi điều khiển điện Hàn Quốc 3PC Hàn Quốc dựa vào nguồn điện áp được cấp vào van, van nhận mức điện áp đa dạng, đối với những ứng dụng thông thường thì sử dụng mức điện áp 24V hoặc 220V, đối với những ứng dụng nặng hoặc ứng dụng lớn hơn thì van sử dụng mức điện áp 380V. Sau đây là trạng thái đóng mở của van

Trạng thái đóng: Khi bộ điều khiển nhận tín hiệu đóng từ bảng mạch điều khiển thì lúc này lỗ xuyên tâm của bi van sẽ được đặt vuông góc với đường ống ngăn dòng vật chất đi qua van hoàn toàn

Trạng thái mở: Ngược lại với trạng thái đóng thì ở trạng thái mở lỗ xuyên tâm của bi van ở vị trí song song với đường ống giúp cho dòng lưu chất đi qua van mà không bị lực cản nào

Đổi với kiểu điều khiển tuyến tính thì vận hành dựa vào bảng điều khiển của bộ tuyến tính được gắn trên bộ điều khiển. Nó được thiết kế các nút chỉnh đóng mở lên xuống giúp điều chỉnh chính xác độ mở của van bi. Kiều điêu khiển này thường được áp dụng trong các ứng dụng cần đóng mở chính xác lượng lưu chất như trong ngành thực phẩm, đồ uống hay dược phẩm.

4.Ứng dụng của van bi điện 3PC Hàn Quốc trong công nghiệp

Van bi điều khiển điện 3PC Hàn Quốc được ứng dụng phổ biến trong các ngành công nghiệp lớn nhỏ, nó được thiết kế để phù hợp với hầu hết các hệ thống nhờ kích thước và vật liệu đa dạng. Sau đây là một số ứng dụng tiêu biểu của van bi điện 3PC Hàn Quốc:

• Trong hệ thống xử lý nước sạch, nước thải, hoá chất nhẹ được ứng dụng phổ biến đóng vai trò quan trọng.
• Trong ngành dược, sản xuất đồ ăn, thức uống thường được sử dụng van inox vì có độ vệ sinh và an toàn ca.o
• Trong các đường ống nước vào bể bơi, hồ chứa van nhựa với mức chi phí đầu vào thấp .
• Trong ngành sản xuất dầu khí, vận chuyển xăng dầu, van đòi hỏi phải chịu được nhiệt độ và độ bào mòn .cao.
• Ngành năng lượng cũng được sử dụng phổ biến trong hệ thống khí nén, nhà máy lọc khí.

5.Lắp đặt van bi điều khiển điện 3PC bích Hàn Quốc

5.1.Chuẩn bị trước lắp đặt

Kiểm tra thiết bị: Xem xét van có bị hư hỏng, nứt vỡ hay không. Đối chiếu các thông số kỹ thuật (áp suất, nhiệt độ, kích thước) với yêu cầu của hệ thống.

Vệ sinh đường ống: Làm sạch bề mặt tiếp xúc và bên trong đường ống, loại bỏ bụi bẩn, tạp chất có thể ảnh hưởng đến hiệu suất van.

Dụng cụ hỗ trợ: Chuẩn bị các thiết bị cần thiết như cờ lê, tua vít, dụng cụ xiết bu lông và thiết bị kiểm tra nguồn điện.

5.2.Lắp đặt van vào hệ thống

Định vị van: Căn chỉnh vị trí van sao cho mũi tên chỉ hướng dòng chảy trên thân van khớp với hướng vận hành của hệ thống. Đảm bảo khu vực lắp đặt có đủ không gian để bảo trì và vận hành.

Kết nối van với đường ống: Đặt mặt bích của van khớp với mặt bích trên đường ống. Siết bu lông đều tay, theo trình tự chéo để đảm bảo bề mặt khít và tránh rò rỉ. Đối với loại ren kết nối siết chặt sau quấn băng tan chắc chắn để tránh bị rò rỉ nước. Với loại nối hàn thì nối hàn chết với đường ống và phụ kiện trong hệ thống.

Nối nguồn điện: Kết nối dây điện theo sơ đồ hướng dẫn của nhà sản xuất. Kiểm tra nguồn cấp (AC hoặc DC) có tương thích với động cơ điện của van hay không.

5.3.Kiểm tra sau khi lắp đặt

Thử nghiệm hoạt động: Vận hành đóng/mở van để kiểm tra khả năng hoạt động của động cơ và độ kín của van. Quan sát xem có hiện tượng rò rỉ hay tiếng ồn bất thường nào không.

Hoàn thiện: Đảm bảo van hoạt động ổn định trong mọi chế độ. Lưu lại thông tin lắp đặt và kiểm tra định kỳ để duy trì tuổi thọ của van.

6.Báo giá và bảo hành van bi điều khiển điện 3PC Hàn Quốc

Với nhu cầu về thiết bị công nghiệp ngày càng lớn hiện nay, nhiều nhà cung cấp, phân phối thiết bị ra đời nhằm mang lại những giải pháp tối ưu cho công nghiệp. Công ty TNHH VTCN Thuận Phát ra đời để giải quyết những vấn đề đó. Với nhiều năm kinh nghiệm trong ngành vật tư công nghiệp thì Thuận Phát đã có một chỗ đứng vững chắc trong ngành nghề này.

Luôn đặt chất lượng sản phẩm lên hàng đầu thì Thuận Phát luôn nhắm đến sự hài lỏng của khách hàng trước và sau quá trình sử dụng thiết bị của khách hàng. Các sản phẩm của chúng tôi được nhập khẩu trực tiếp tại nhà máy Hàn Quốc mang đến các sản phẩm chất lượng cao, cam kết chính hãng 100% với mức giá cạnh tranh nhất thị trường hiện nay.
