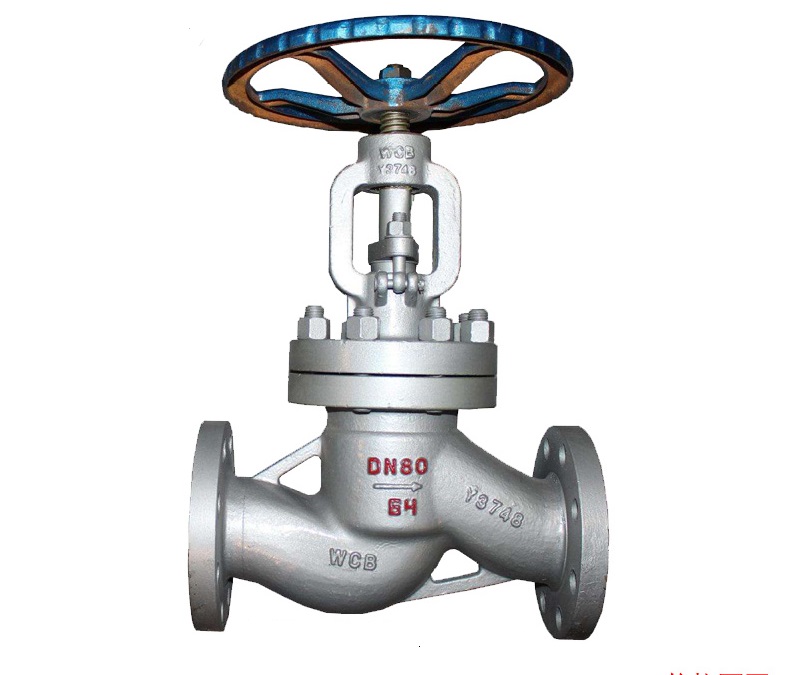

Van cầu

van-cau - ảnh nhỏ  1
Van cầu

Van cầu

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT :

  • Kích cỡ van: DN15 – DN600
  • Chất liệu thân van: Inox, gang, thép, đồng,…
  • Kiểu lắp: Ren - Mặt bích
  • Bộ điều khiển: Tay quay, bộ điều khiển điện, bộ khiển khí nén
  • Nhiệt độ làm việc: -10 độ C ~ 450 độ C
  • Áp lực làm việc: PN16 - PN40
  • Môi trường: khí, hơi, dầu, hơi nóng, nước…
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Châu âu,..
  • Bảo hành: 12 tháng

Lượt xem: 66031

Đánh giá 1 lượt đánh giá

1. Van cầu là gì?

   Van cầu là một loại van chuyên sử dụng cho các hệ thống hơi nóng có nhiệt độ cao đến rất cao lên đến 400 độ C. Van cầu hay van cầu hơi có tên tiếng anh Globe vavle là một thiết bị dùng để đóng mở van bằng cách nâng đĩa van lên hoặc hạ đĩa van xuống giúp các chất đi qua hoặc ngăn chúng lại bằng cách quay bộ phận vô lăng hoặc sử dụng bộ khí nén, bộ điều khiển điện để điều khiển tự động. Van cầu được ứng dụng trong nhiều hệ thống đường ống nhà máy như hệ thống hơi khí nóng, xử lý nước, hệ thống dung dịch, hóa chất, hệ thống khí hơi…

   Van cầu có dạng : chính van cầu dạng bầu và van cầu dạng chữ ngã với kích cỡ lớn nhỏ DN15 – DN600. Van được làm từ chất liệu gang, inox, thép, đồng làm việc phù hợp với nhiều môi trường rắn, lỏng, khí, môi trường có nhiệt độ cao, áp suất lớn, chất cặn bẩn,…Van cầu được chúng tôi nhập chính hãng từ các nước lớn Trung Quốc, Đài Loan, Malaysia, Hàn Quốc, Châu âu, Việt Nam,… với giá thành tốt nhất thị trường van cầu hiện nay.

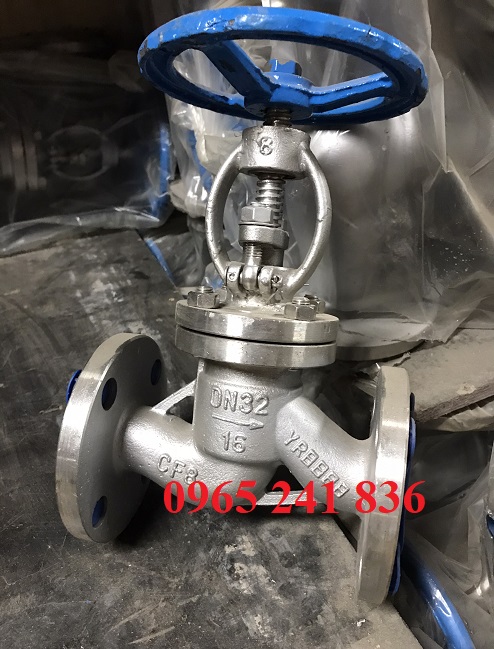

van_cau_inox

Van cầu inox

2.Thông số kỹ thuật van cầu

  • Kích cỡ van: DN15 – DN600
  • Chất liệu thân van: Inox, gang, thép, đồng,…
  • Trục - Đĩa: inox, gang, thép đồng,…
  • Kiểu lắp: Ren - Mặt bích
  • Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN
  • Bộ điều khiển: Tay quay, bộ điều khiển điện, bộ khiển khí nén
  • Nhiệt độ làm việc: -10 độ C ~ 450 độ C
  • Áp lực làm việc: PN16 - PN40
  • Môi trường làm việc: khí, hơi, dầu, hơi nóng, nước…
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Châu âu,..
  • Bảo hành: 12 tháng

3. Cấu tạo van cầu

3.1. Thân van cầu

   Thân van cầu thường có 2 dạng : dạng thân bầu có dung tích lớn và dạng thân chữ ngã. Thân van cầu dùng để lắp với hệ thống đường ống, là nơi giúp các chất đi trực tiếp đi qua van thường được làm từ inox, gang, thép, đồng,… Thân van cầu còn dùng để kết nối với các hệ thống, thiết bị theo kiểu nối ren và lắp đặt mặt bích.

than_van_cau

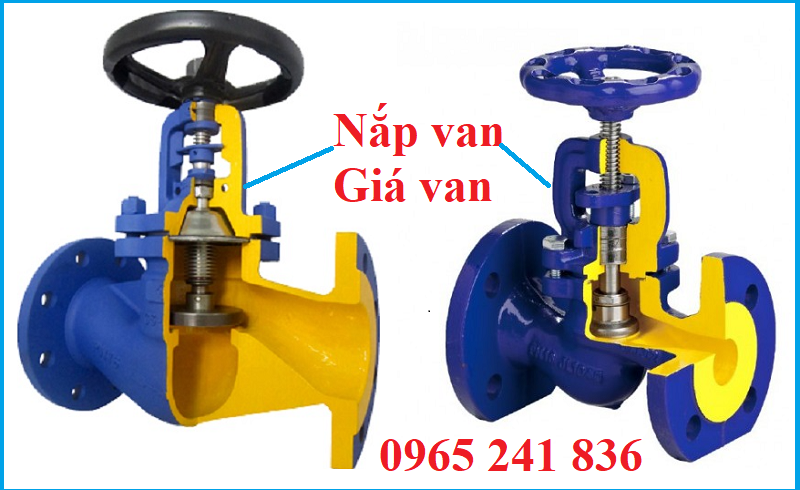

3.2. Nắp van cầu(giá van cầu)

   Nắp van cầu hay giá van cầu là phần trên của thân van dùng để bảo vệ trục, ty van và dùng kết nối các bộ phận van cầu với nhau được làm từ các chất liệu giống thân van. Nắp van cầu(giá van cầu) được kết nối với thân van và là bộ phận quan trọng dùng để nâng đỡ các bộ phận điều khiển của van như tay quay, đầu khí nén, đầu điện.

nap_van_cau

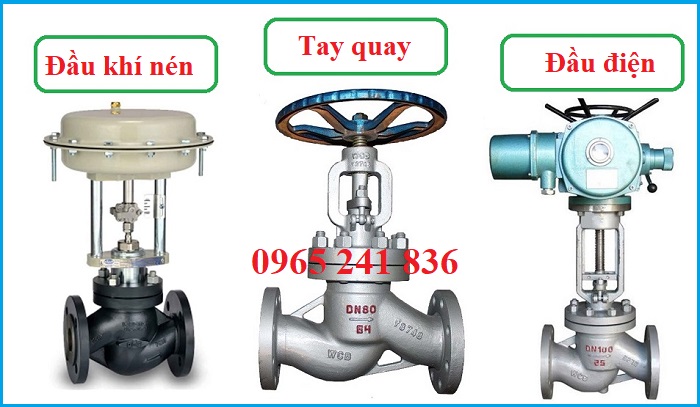

3.3. Bộ điều khiển

   Bộ điều khiển dùng để điều khiển đóng mở van thông qua bộ điều khiển tay quay(vô lăng), sử dụng bằng cách quay vô lăng ngược chiều kim đồng hồ để mở và ngược lại. Ngoài ra có thể sử dụng bộ điều khiển tự động : bộ điều khiển khí nén, bộ điều khiển điện.

dau_dieu_khien_van_cau

3.4. Trục van cầu

   Trục van cầu là bộ phận trung gian dùng để kết nối bộ điều khiển với đĩa van cầu thường được làm bằng kim loại như thép không ghỉ. Trục van cầu hay ty van có dạng ren xoắn hoạt động chuyển động xoay tròn đều giúp dễ dàng nâng đĩa van hoặc hạ đĩa van xuống. Trục van cầu có thêm bộ phận bạc nằm bên trong giúp nâng đỡ, cố định và giúp các lưu chất không bị rò rỉ lên trên trục van cầu.

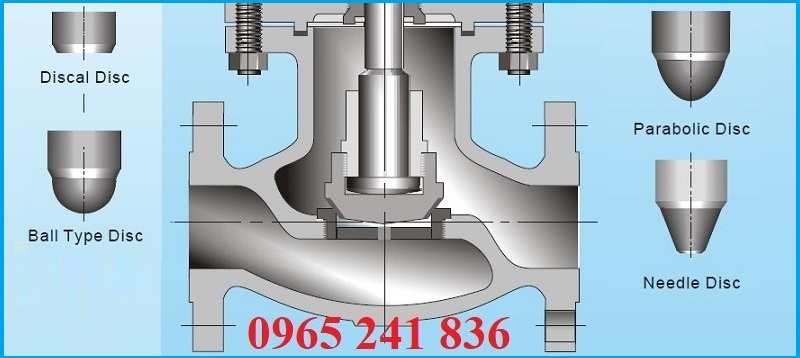

3.5. Đĩa van cầu

   Đĩa van cầu là bộ phận dùng để đóng mở trực tiếp các lưu chất, là nơi chịu mọi áp lực hay ảnh hưởng của các lưu chất giúp các lưu chất đi qua hoặc chặn lưu chất lại bằng cách hạ xuống hay cắt lưu lượng chất(hạ xuống van đóng) và nâng lên để mở. Tuỳ từng kiểu loại van cầu mà sẽ có mỗi dạng đĩa van cầu khác nhau như:

  • Đĩa van cầu dạng bi bóng(Ball Disc) là dạng đĩa sử dụng cho các hoạt động đóng mở thông thường với các dòng chảy thông dụng có nhiệt độ và áp suất thấp. Đĩa van cầu dạng bi bóng phù hợp với các lưu chất khí hơi dung dịch ở điều kiện môi trường bình thường.
  • Đĩa van cầu dạng composite là dạng đĩa sử dụng tốt cho các môi trường hơi nóng, dầu nóng, dung dịch ăn mòn với phần đĩa van được làm bằng các chất liệu bền bỉ, đặc biệt phần tiếp xúc với đệm kín được làm bằng chất liệu không có tính ăn mòn(không phải kim loại) điều này giúp đĩa van có làm việc tốt trong nhiều môi trường lưu chất và có tuổi thọ sử dụng lâu.
  • Đĩa van cầu dạng đĩa chốt(Plug Disc) là loại đĩa dùng chủ yếu cho hệ thống điều tiết dòng chảy có dạng thon dài và có thể làm việc tốt cho nhiều môi trường lưu chất.

dia_van_cau

3.6. Gioăng làm kín

   Gioăng làm kín được làm bằng cao su teflon, EPDM,… chịu được những ảnh hưởng của môi trường như nhiệt độ, áp suất giúp các chất không bị văng hay rò rỉ ra bên ngoài van cầu và một số các phụ kiện van khác như bulong, ốc vít,… Gioăng làm kín được lắp đặt nằm bên trong phần nắp và thân van giúp các lưu chất không bị rò rỉ ra bên ngoài trong quá trình làm việc. Ngoài ra, gioăng làm kín còn được lắp đặt thêm ở 2 mặt bích của van, giúp các lưu chất không bị rò rỉ ra bên ngoài.

gioang_lam_kin_van_cau

4. Nguyên lý làm việc van cầu

Van cầu làm việc theo nguyên lý tịnh tiến đóng mở lên xuống với thiết kế thân van có rãnh đặc biệt khi đĩa van đóng sẽ khiến các chất không lưu thông quan được.

Sử dụng bộ điều khiển tay quay(vô lăng) khi quay vô lăng ngược chiều kim đồng hồ, trục van sẽ quay theo làm nâng đĩa van ra khỏi vị trí ban đầu, van mở. Và ngược lại, quay theo chiều kim đồng hồ đĩa van sẽ dần hạ xuống lúc này van đóng. Quá trình đóng mở phụ thuộc hoàn toàn vào người vận hành phải đứng gần van để điều khiển vô lăng.

Đôi với dạng điều khiển tự như bộ điệnbộ khí nén, người vận hành sẽ dễ dàng điều do van được cài đặt trước hoặc có bộ điều khiển tự động từ xa.

5. Các loại van cầu mà chúng tôi cung cấp

5.1. Van cầu hơi chữ ngã

Van cầu hơi chữ ngã là loại van có phần thân van hình chữ ngã, loại này khá phổ biển và được ứng dụng trong nhiều hệ thống. Van cầu hơi chữ ngã có nhiều kích thước và làm từ các vật liệu gang, inox, thép, đồng,… làm việc được với các môi trường có nhiệt độ cao, áp suất lớn.

  • Kích thước: 15A – 600A
  • Chất liệu: inox, gang, thép
  • Lắp đặt: ren, mặt bích
  • Nhiệt độ làm việc: max 400 độ C
  • Áp lực làm việc: PN16 - PN40
  • Môi trường làm việc: hơi nóng, hơi dung dịch hoá chất, khí, dầu…
  • Xuất xứ: Hàn Quốc, Trung Quốc, Nhật Bản, Malaysia, Châu âu,..
  • Bảo hành: 12 tháng
van_cau_dang_chu_nga

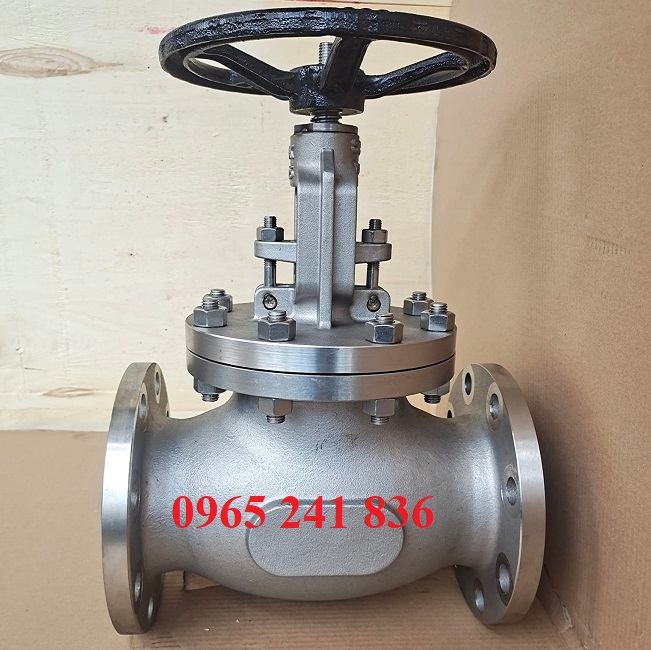

5.2. Van cầu hơi dạng bầu

Van cầu hơi dạng bầu là loại van có phần thân van dạng bầu loại này giúp lưu chất đi qua nhiều do diện tích bên trong khá lớn, tuy nhiên loại này không được sử dụng nhiều như loại van cầu chữ ngã.

  • Kích thước: DN15 – DN300
  • Vật liệu: inox, thép, gang
  • Lắp đặt: ren, bích
  • Nhiệt độ làm việc: max 250 độ C
  • Áp lực làm việc: PN16, PN25
  • Môi trường làm việc: hơi khí nóng, hơi dung dịch, dầu nóng…
  • Xuất xứ: Hàn Quốc, Trung Quốc, Nhật Bản,...
  • Bảo hành: 12 tháng
van_cau_dang_bau

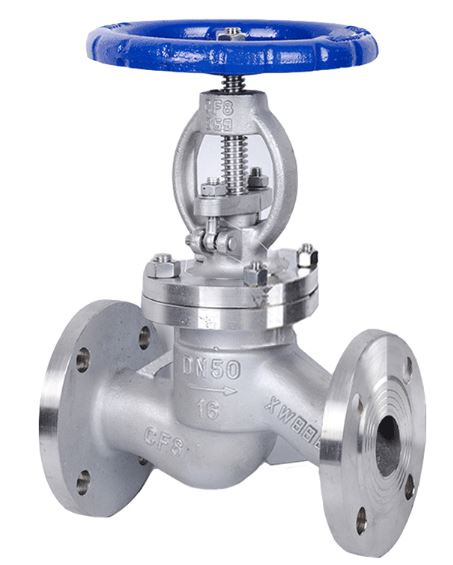

5.3. Van cầu inox

   Van cầu inox hay van cầu hơi inox là loại van được làm từ inox 201, inox sus304, inox sus316 làm việc tốt trong môi trường hơi nóng, dầu nóng và những môi trường có chất ăn mòn như axit, bazo, muối,… môi trường có nhiệt độ cao,… lắp đặt phù hợp với nhiều hệ thống trong các nhà máy, khu công nghiệp.

  • Kích cỡ: DN15 – DN600
  • Chất liệu: inox 201, inox 304, inox 316
  • Lắp đặt: ren, mặt bích
  • Điều khiển: tay quay, đầu điện, đầu khí nén
  • Nhiệt độ làm việc: 200 độ C
  • Áp lực làm việc: PN16 - PN25
  • Môi trường làm việc: hơi nóng, hơi dung dịch hoá chất bazo, kiềm, muối, dầu…
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia, Châu âu,..
  • Bảo hành: 12 tháng
van_cau_inox

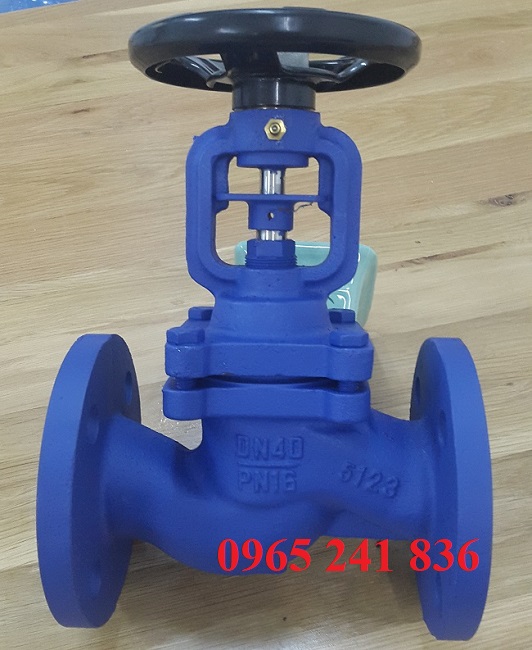

5.4. Van cầu thép

   Van cầu hơi thép là van được làm từ thép đúc, hợp kim thép, thép không ghỉ, loại này đặc biệt làm việc phù hợp với những môi trường có nhiệt độ cao max 400 độ C và áp lực làm việc max lên đến PN40. Van cầu thép sử dụng phù hợp với các hệ thống khí, hơi nóng, nước nóng, dầu nóng làm việc tốt và phù hầu hết các hệ thống nhà máy sản xuất trong khu công nghiệp.

  • Kích thước: DN15 – DN600
  • Chất liệu: Thép GS-C25, thép không gỉ
  • Lắp đặt: nối ren, bích
  • Nhiệt độ làm việc: max 400 độ C
  • Áp lực làm việc: PN16, PN25, PN40
  • Môi trường làm việc: hơi nóng, dầu nóng,...
  • Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Hàn Quốc, Malaysia, Châu âu,..
  • Bảo hành: 12 tháng
van_cau_thep

5.5. Van cầu gang

Van cầu gang là loại van được làm từ gang, gang dẻo, gang đúc loại này khá thông dụng được sử dụng nhiều trong hệ thống nước khí, hơi bình thường và được dùng trong nhiều nhà máy, khu dân cư, các công trình…

  • Kích thước: DN15 – DN600
  • Chất liệu: gang GG25, gang dẻo JS1025,  gang xám JL1040, gang GJL-250, gang,...
  • Lắp đặt: ren, bích
  • Nhiệt độ làm việc: 300 độ C
  • Áp lực làm việc: PN16, PN25
  • Môi trường làm việc: hơi nóng,...
  • Xuất xứ: Trung Quốc, Hàn Quốc, Đức, Balan, Thổ Nhĩ Kỳ, Malaysia, Châu âu,..
  • Bảo hành: 12 tháng
van_cau_gang

5.6. Van cầu đồng

Van cầu đồng(van cầu hơi đồng) là vanđược làm từ đồng đúc, đồng thau, đồng đỏ thường được sử dụng trong hệ thống khí hơi sạch, hay các hệ thống nước sinh hoạt, nước sạch, và thường là loại van cầu lắp ren, có kích thước nhỏ hơn các loại van cầu có chất liệu khác.

  • Kích thước: DN15 – DN100
  • Chất liệu: đồng, đồng thau,...
  • Lắp đặt: ren
  • Nhiệt độ làm việc: 120 độ C
  • Áp lực làm việc: PN10, PN16
  • Môi trường làm việc: hơi nóng,...
  • Xuất xứ: Miha, MBV, MI - Minh Hoà, Việt Nam, Nhật Bản, Thái Lan,...
  • Bảo hành: 6 - 12 tháng
van_cau_dong

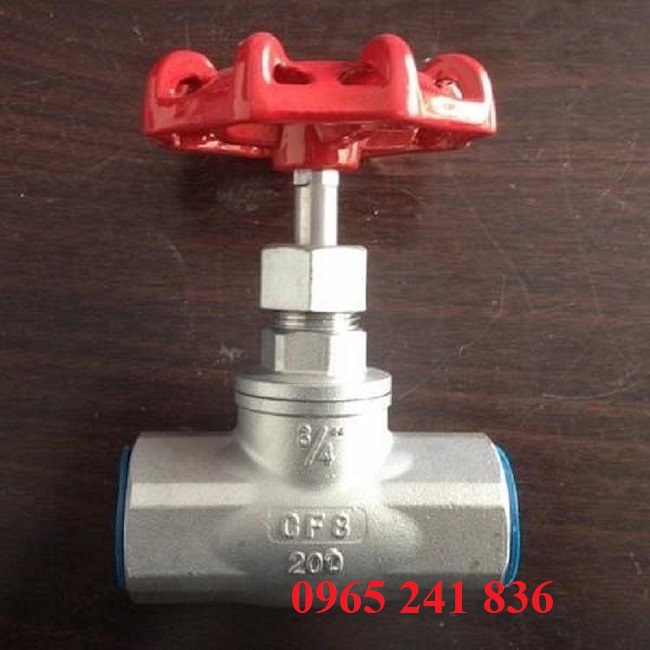

5.7. Van cầu tay quay

  • Kích thước: DN15 – DN300
  • Chất liệu: đồng, inox, gang, thép,...
  • Lắp đặt: ren, bích, hàn
  • Nhiệt độ làm việc: 400 độ C
  • Áp lực làm việc: PN10, PN16, PN25, PN40
  • Môi trường làm việc: hơi nóng, dung dịch, hóa chất, lưu chất lỏng...
  • Xuất xứ: Trung Quốc, Đài Loan, Việt Nam, Nhật Bản, Hàn Quốc,...
  • Bảo hành: 12 tháng
van_cau_tay_quay

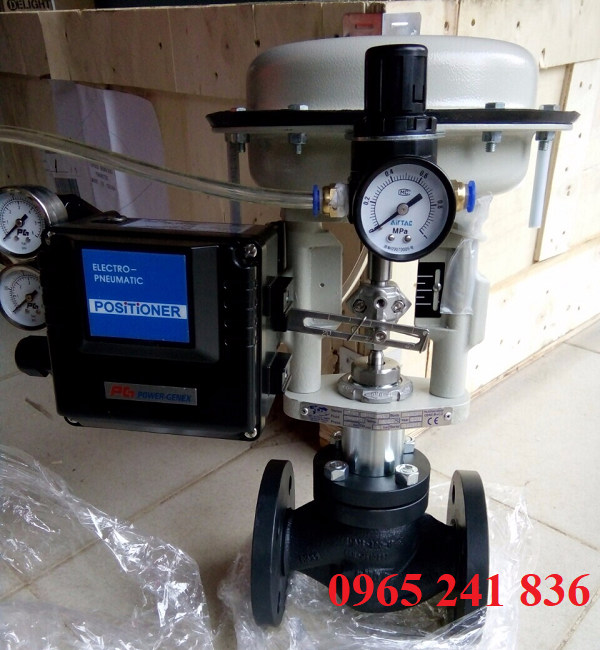

5.8. Van cầu điều khiển khí nén

  • Kích thước: DN15 – DN300
  • Chất liệu: đồng, inox, gang, thép,...
  • Điều khiển: khí nén
  • Kiểu: On/Off, tuyến tính
  • Lắp đặt: ren, bích
  • Nhiệt độ làm việc: -10 độ C đến 400 độ C
  • Áp lực làm việc: 16 bar, 25bar, 40bar
  • Môi trường làm việc: hơi nóng, dung dịch, hóa chất, lưu chất lỏng...
  • Bảo hành: 12 tháng
van_cau_dieu_khien_khi_nen

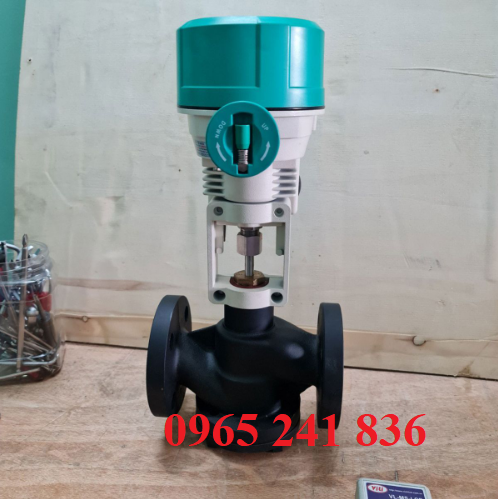

5.9. Van cầu điều khiển điện

  • Kích thước: DN15 – DN300
  • Chất liệu: inox, gang, thép,...
  • Điều khiển: điện
  • Điện áp: 24V, 220V
  • Lắp đặt: ren, bích
  • Nhiệt độ làm việc: -10 độ C - 400 độ C
  • Áp lực làm việc: 16 bar đến 40bar
  • Môi trường làm việc: hơi nóng, hóa chất, dung dịch, lưu chất lỏng...
  • Bảo hành: 12 tháng
van_cau_dieu_khien_dien

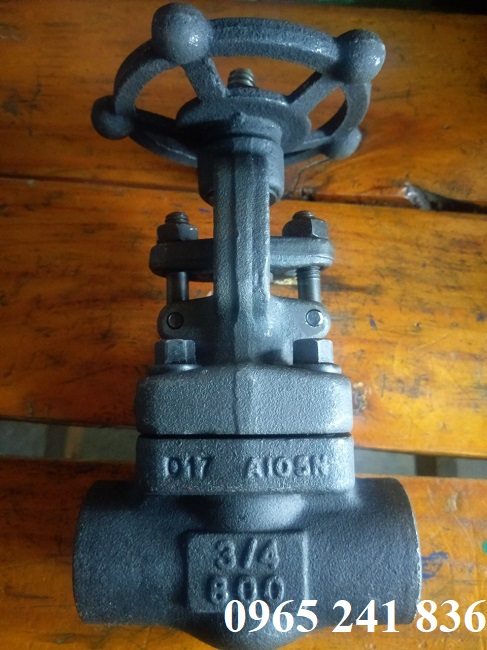

5.10. Van cầu hàn

  • Van cầu thép rèn 800LB ren
  • Kích cỡ: DN15 - DN100
  • Hiệu: FBV/JOEUN
  • Body: A105
  • Wedge: F6A
  • Seat: F6A
  • Stem: F6A
  • Nhiệt độ: 400 oC
  • Áp suất: 60bar
  • Nối ren NPT (hoặc hàn Socket), bích
van_cau_han

5.11. Phân loại van cầu theo xuất xứ

  • Van cầu Joeun
  • Van cầu ETM
  • Van cầu BZE
  • Van cầu KSB
  • Van cầu Kitz
  • Van cầu Miha
  • Van cầu Toyo
  • Van cầu Yuzeng
  • Van cầu Zetkama
  • Van cầu Đài Loan
  • Van cầu Trung Quốc
  • Van cầu Hàn Quốc
  • Van cầu Malaysia
  • Van cầu Nhật Bản
  • Van cầu Châu âu
  • Van cầu Châu á

6. Ứng dụng van cầu

Van cầu(van cầu hơi) được ứng dụng trong rất nhiều ngành nghề, lĩnh vực và hệ thống :

  • Ứng dụng van cầu trong các hệ thống hơi nóng, hơi lạnh tại các lò hơi, nồi hơi, hệ thống hơi
  • Ứng dụng van cầu trong các hệ thống khí, khí nén, trong sửa chữa xe, máy nén thủy lực, sản xuất khí,…
  • Ứng dụng van cầu trong hệ thống có nhiệt độ cao từ 200 độ C trở lên và có thể chịu đến 400 độ C
  • Ứng dụng trong hệ thống xử lý nước nóng, nước lạnh trong các nhà máy, khu dân cư, các trung cư cao tâng, khu tập thể…

7. Ưu điểm và nhược điểm van cầu

7.1. Ưu điểm van cầu

  • Van cầu có nhiều kích thước, mẫu mã lắp đặt phù hợp với nhiều hệ thống lớn nhỏ
  • Van cầu được làm từ nhiều chất liệu làm việc phù hợp với nhiều môi trường, van có độ bền cao, ít bị ăn mòn làm giảm khả năng hư hỏng và tăng tuổi thọ cho van.
  • Van cầu có bộ điều khiển đóng mở đa dạng tay quay, bộ điện , bộ khí nén
  • Van cầu điều tiết lưu lượng dòng chẩy tốt, đóng mở dễ dàng bằng bộ phận tay quay.
  • Van cầu có đĩa van đóng kín không làm rò rỉ các chất ra bên ngoài, đĩa van không ngâm vào lưu chất giúp tăng độ bền cho đĩa van.
  • Van cầu có thường gian đóng mở khá nhanh, tay quay giúp đĩa van đóng kín
  • Sản phẩm được nhập khẩu chính hãng, giá tốt nhất thị trường Việt Nam

uu_diem_van_cau

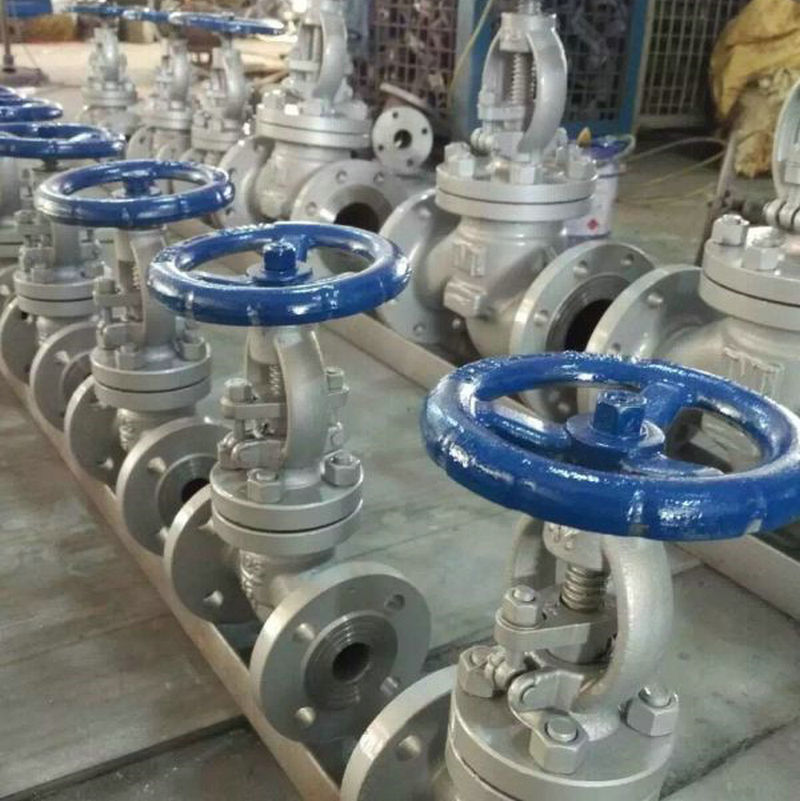

bao_gia_van_cau

7.2. Nhược điểm van cầu

Quý khách hàng chỉ cần lựa chọn đúng loại van cầu, phù hợp với hệ thống của mình nhất để dễ dàng vận hành và kiểm soát. Vì thế van cầu hầu như không có nhược điểm chỉ tồn tại 2 nhược điểm nhỏ như :

  • Kích thước van khá lớn, không phù hợp với các hệ thống nhỏ
  • Giá thành van cũng cao hơi so với các dòng van tương đương

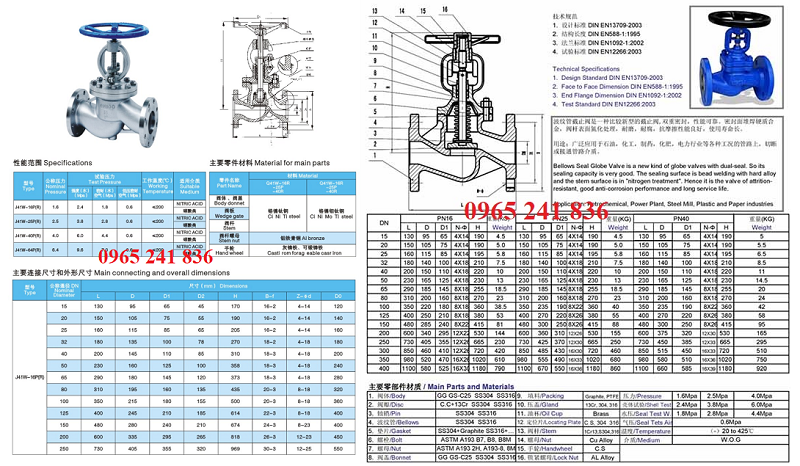

8. Catalogue van cầu

   Catalogue van cầu thể hiện toàn bộ thông tin về loại van cầu mà bạn lựa chọn, catalogue giúp bạn nắm bắt được kích cỡ, chât liệu, cấu tạo khả năng làm việc van cầu. Catalogue còn thể hiện thông số, bản vẽ van cầu chi tiết từng bộ phận van cầu. Tham khảo mẫu catalogue van cầu dưới đây của chúng tôi:

catalogue_van_cau_

9.Báo giá van cầu

Bảng giá van cầu sẽ phụ thuộc vào các yếu tố như van cầu loại gì, chất liệu là gì, kích thước là bao nhiêu, xuất xứ ở đâu và hãng gì và giá thành của van cầu cũng rất đa dạng rẻ đắt tùy theo thị trường và kiểu loại van. CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT là đơn vị chuyên cung cấp các sản phẩm van cầu đến khắp thị trường với chất lượng tốt nhất, giá thành rẻ nhất đầy đủ giấy tờ COCQ, catalogue và được bảo hành 12 tháng. Để nhận được tư vấn và báo giá van cầu nhanh nhất vui lòng liên hệ 0965.241.836 hoặc gửi thông tin chi tiết sản phẩm về mail congnghiepgroup@gmail.com ngay nhé !
