Van một chiều

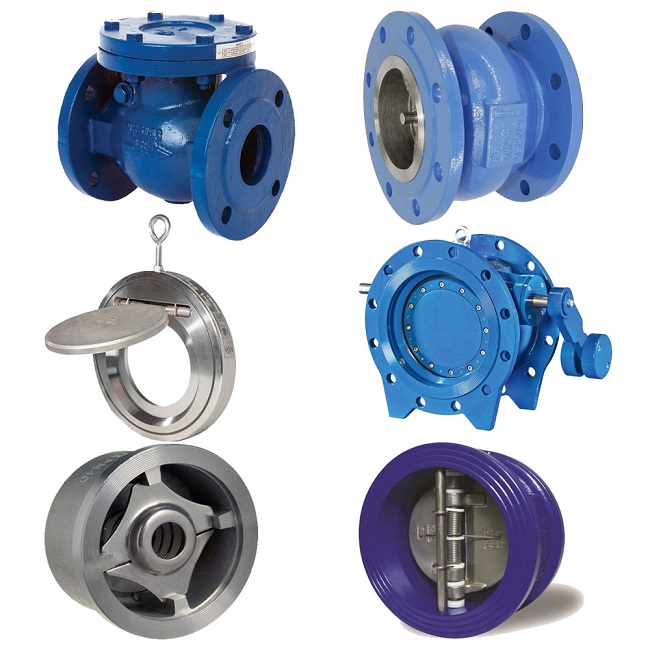

van-mot-chieu - ảnh nhỏ  1
Van một chiều

Van một chiều

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van: DN15 đến DN2000
  • Chất liệu: gang, đồng, inox 304, inox 316, thép, nhựa…
  • Kết nối: ren, bích, kẹp
  • Kiểu van: lá lật, lò xo, chữ ngã, đĩa lò xo, đĩa lật,…
  • Áp suất làm việc: PN10, PN16, PN25, PN40
  • Nhiệt độ làm việc : -10 độ C ~ 400 độ C
  • Môi trường làm việc: nước sạch, nước thải, nước đa dụng, khí hơi nóng, dung dịch, hoá chất ăn mòn,…
  • Xuất xứ : Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Malaysia, Châu âu,…
  • Bảo hành : 12 tháng.

Lượt xem: 85405

Đánh giá 1 lượt đánh giá

1.Van một chiều là van gì ?

   Van một chiều có tên tiếng anh Check valve là loại van dùng để giúp cho các dòng lưu chất(lỏng, khí, hơi…) chảy qua hệ thống đường ống theo một hướng duy nhất và ngăn không các dòng lưu chất chảy ngược trở lại van. Van có nhiệm vụ chống búa nước giúp bảo vệ hệ thống đường ống an toàn, tránh rạn nứt, rò rỉ các chất ra bên ngoài. Van một chiều được làm từ nhiều chất liệu như gang, inox, đồng, nhựa, thép,… sử dụng phù hợp trong nhiều trường khác nhau như lỏng, khí, dung dịch ăn mòn, hóa chất,…

   Van một chiều có nhiều loại van khác nhau như van một chiều lò xo, van một chiều lá lật, van một chiều cánh bướm, van một chiều cối, van một chiều đối trọng,… được ứng dụng trong các hệ thống dẫn nước, hệ thống PCCC, hệ thống khí hơi, hệ thống điều hòa khí, hệ thống xử lí nước thải, hệ thống dung dịch hóa chất,… Van được nhập khẩu chính hãng từ các hãng lớn như Wonil, AUT, ARV, Emico, Gala của các nước lớn như Đài Loan, Trung Quốc, Hàn Quốc, Malaysia, Châu âu,… với giá thành tốt nhất thị trường van hiện nay.

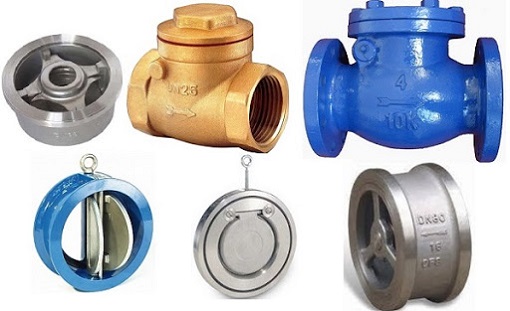

van_mot_chieu

Van một chiều


1.1.Phân loại dạng van một chiều

  • Van một chiều dạng bi trượt
  • Van một chiều dạng cửa
  • Van một chiều dạng lắp bích
  • Van một chiều nối ren, dán keo

1.2.Phân loại van một chiều theo chất liệu

  • Van một chiều gang
  • Van một chiều inox
  • Van một chiều nhựa
  • Van một chiều đồng
  • Van một chiều thép

2. Thông số kỹ thuật van một chiều

  • Kích cỡ van: DN15, DN20, DN25, DN32, DN50, DN65, DN80, DN100, DN150, DN200, DN250, DN300, DN350, DN400,…  DN1000, DN2000
  • Chất liệu: gang, đồng, inox 304, inox 316, thép, nhựa…
  • Kết nối: ren, bích, kẹp
  • Tiêu chuẩn bích: Jis, Bs, Din, Ansi,…
  • Kiểu van: lá lật, lò xo, chữ ngã, đĩa lò xo, đĩa lật,…
  • Áp suất làm việc: PN10, PN16, PN25, PN40
  • Nhiệt độ làm việc : -10 độ C ~ 400 độ C
  • Môi trường làm việc: nước sạch, nước thải, nước đa dụng, khí hơi nóng, dung dịch, hoá chất ăn mòn,…
  • Xuất xứ : Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Malaysia, Châu âu,…
  • Bảo hành : 12 tháng.

3. Cấu tạo và nguyên lý hoạt động van một chiều

3.1. Cấu tạo van một chiều

   Van một chiều có nhiều kiểu loại như lá lật, lò xo, đĩa, đĩa lật,… chính vì thế mà cấu tạo của van một chiều rất đa dạng với những bộ phận chính như:

  • Thân van một chiều thường có dạng nối ren hoặc lắp bích.
  • Bộ phận bên trong van gồm đĩa van, trục truyền động, lò xo,…
  • Các phụ kiện đi kèm van như bulong, ốc vít, gioăng làm kín,…

3.2. Nguyên lý hoạt động van một chiều

   Van một chiềunguyên lý hoạt động chung khá đơn giản là cho các lưu chất khí hơi, nước, lưu chất lỏng đi qua van theo một hướng duy nhất và không cho các lưu chất chảy ngược trở lại hệ thống. Van một chiều có đa dạng kiểu loại với nhiều kiểu khác nhau vì thế mà hoạt động của mỗi loại van sẽ khác nhau.

4. Ứng dụng van một chiều

  • Van một chiều ứng dụng trong các hệ thống đường ống cấp thoát nước trong các đường ống ngầm, đường ống cấp nước trong thành phố,…
  • Van một chiều ứng dụng trong các hệ thống đường ống trong khu công nghiệp, các nhà máy sản xuất,…
  • Van một chiều ứng dụng trong các hệ thống dân sinh, hệ thống cấp thoát nước trong các toà nhà, hộ gia đình, dân cư,…
  • Van một chiều ứng dụng trong các hệ thống khí hơi, hơi nóng, khí nóng trong các nhà máy hơi, lò hơi, nồi hơi,…
  • Van một chiều ứng dụng trong lĩnh vực sản xuất xi măng, cát, dệt may,…
  • Van một chiều ứng dụng trong các công trình xây dựng, trong lĩnh vực khai thác,…
  • Van một chiều ứng dụng trong sản xuất sắt, thép, kim loại phục vụ cho đa nghành nghề,…
  • Van một chiều ứng dụng cho lĩnh vực y tế, sản xuất thuốc, thực phẩm, rượu bia, nước giải khát, nước khoáng,…

ung_dung_van_mot_chieu

5. Ưu điểm van một chiều

  • Van một chiều ưu điểm giúp các lưu chất, khí hơi, nước chảy theo một chiều duy nhất mà không bị dội ngược lại.
  • Van một chiều ưu điểm chống tình trạng búa nước ảnh hưởng đến hệ thống, hạn chế lưu chất đạp trở lại hệ thống ống.
  • Van một chiều ưu điểm bảo vệ an toàn cho hệ thống, tránh hư hỏng, rạn nứt.
  • Van một chiều ưu điểm giúp đo đạt chính xác các lưu chất khí đi qua hệ thống đường ống.
  • Van một chiều ưu điểm đa dạng kiểu loại, chất liệu, kích cỡ sử dụng tốt cho nhiều hệ thống.
  • Van một chiều ưu điểm sử dụng tốt trong nhiều môi trường lưu chất nước, khí, hơi, dung dịch, hoá chất,…
  • Van một chiều ưu điểm đa dạng xuất xứ, chất lượng cao, giá thành rẻ.
  • Van một chiều của chúng tôi ưu điểm chính hãng, đầy đủ giấy tờ và bảo hành 12 tháng.

6.Các loại van một chiều phổ biến

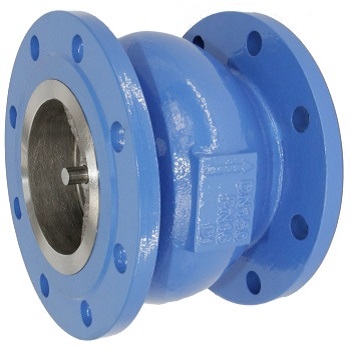

6.1.Van một chiều lò xo

   Van một chiều lò xo là loại van sử dụng tính đàn hồi của lò xo để thực hiện quá trình đóng mở van. Van chảy theo một hướng duy nhất, khi cho dòng lưu chất đi vào van sẽ đẩy đĩa van làm nén lò xo lại van mở các dòng chất đi qua và ngược lại van sẽ đóng khi ngưng cấp các dòng lưu chất. Van có nhiều kích thước, được làm từ nhiều chất liệu như gang, đồng, inox, nhựa,… và sử dụng trong nhiều hệ thống.


van_mot_chieu_lo_xo

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van: DN50 - DN300
  • Chất liệu van : gang, inox, thép,…
  • Kiểu kết nối: PN10, PN16, PN20, JIS 10K, ANSI 150-LB
  • Áp suất làm việc: 10 kgf/cm2, 16 kgf/cm2, 20 kgf/cm2.
  • Nhiệt độ làm việc : -5 độ C ~ 200 độ C
  • Môi trường làm việc: nước sạch, nước thải, nước đa dụng, khí hơi
  • Xuất xứ : Đài Loan, Hàn Quốc, Trung Quốc, Châu âu,…
  • Bảo hành : 12 tháng.

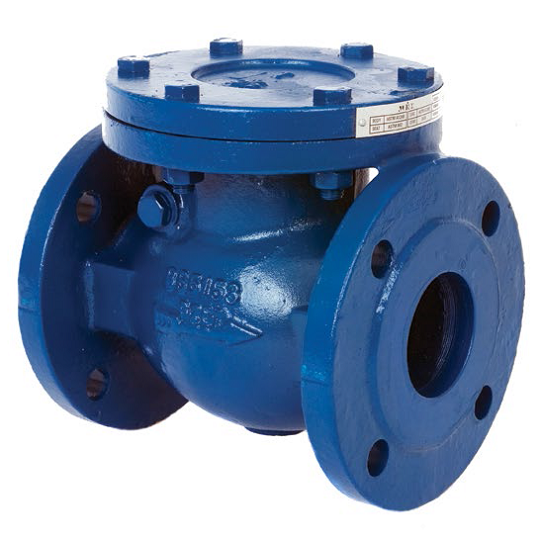

6.2.Van một chiều lá lật

   Van một chiều lá lật là loại van khi cho các lưu chất đi qua van sẽ nâng đĩa van(lá lật) lên làm van mở, khi ngưng cấp các dòng lưu chất đĩa van sẽ từ từ hạ xuống, van đóng. Van chảy theo một hướng duy nhất và có tác dụng chống lại các dòng chảy ngược(tức không cho các lưu chất chảy quay trở lại phần đầu vào của hệ thống).


 van_mot_chieu_la_lat

THÔNG SỐ KỸ THUẬT

  • Kích thước van : DN15 – DN1200
  • Chất liệu: Gang, thép, inox, đồng
  • Kiểu kết nối: Nối ren, nối mặt bích, nối rắc co
  • Tiêu chuẩn nối bích: BS, JIS, ANSI
  • Áp suất làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: -5 độ C đến 200 độ C
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc…
  • Bảo hành: 12 tháng

6.3.Van một chiều cánh bướm

   Van một chiều cánh bướm là loại van khi cho dòng chất chảy đi qua van sẽ tác dụng một lực đẩy lên cánh bướm làm khiến lò xo được gắn vào cánh bướm nén lại van mở, khi ngưng cấp lò xo giãn ra(trở về vị trí ban đầu) cánh bướm dần dần đóng lại, van đóng. Cánh bướm nằm ở 2 bên trục lò xo chính giữa.


 van_mot_chieu_canh_buom

THÔNG SỐ KỸ THUẬT

  • Kích thước cho đường ống: DN50 - DN1000
  • Vật liệu : gang, thép, inox 201, inox 304, inox 306
  • Nhiệt độ làm việc: < 180 độ C
  • Kết nối : Wafer, mặt bích
  • Áp suất làm việc: 10bar, 16bar, 20bar
  • Xuất xứ : Đài Loan, Hàn Quốc, Trung Quốc, Malaysia, Thổ Nhĩ Kỳ,…
  • Bảo hành 12 tháng

6.4.Van một chiều cối

   Van một chiều cối là van dùng để đóng mở giúp các lưu chất chảy theo một hướng duy nhất. Nguyên lý hoạt động van một chiều cối tương tự với van một chiều lò xo. Lò xo cố định ở trạng thái ban đầu, van đóng khi không cho các lưu chất đi qua và ngược lại van mở khi các chất đi qua(đẩy đĩa van, làm lò xo nén lại). Tuy nhiên, cấu tạo van một chiều cối khá đơn giản có dạng như bánh xe tô và chủ yếu được làm từ chất liệu inox 201, 304, 316…

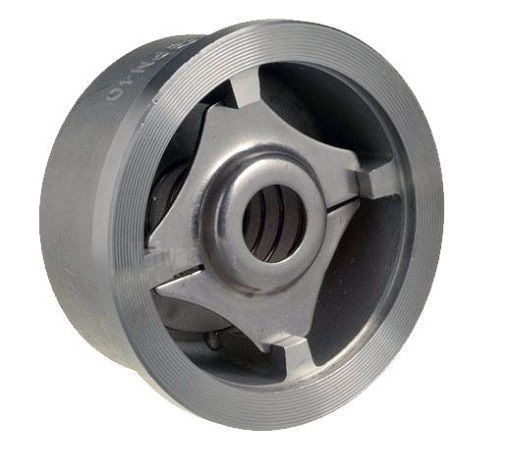

 van_mot_chieu_coi

THÔNG SỐ KỸ THUẬT

  • Cỡ van : DN15 - DN200
  • Chất liệu va : inox201, 304, 316…
  • Thân, trục, đĩa: inox SUS304
  • Nhiệt độ làm việc : -10ºC ~ 200ºC
  • Áp lực : IMPa~16MPa, 25bar
  • Áp suất làm việc: PN16 - PN25
  • Môi trường làm việc : nước, nước thải, khí hoiwi, hệ thống cấp thoát nước
  • Xuất xứ : Hàn quốc, đài loan, Trung Quốc
  • Bảo hành: 12 tháng

6.5.Van một chiều đĩa

   Van một chiều đĩa là loại van dùng để đóng mở giúp các dòng lưu chất chảy qua van theo một hướng nhất định và không bị trả ngược lưu chất lại. Van có dạng như chiếc đĩa có 2 loại chính là van một chiều đĩa lò xo và van một chiều đĩa lá lật được làm chủ yếu bằng chất liệu inox sử dụng phù hợp trong nhiều môi trường đặc biệt là môi trường ăn mòn và nhiệt độ cao.


 van_mot_chieu_dia

THÔNG SỐ KỸ THUẬT

  • Size: DN15 - DN100
  • Vật liệu: Inox 304, inox316
  • Kiểu van : lá lật, lò xo,…
  • Nhiệt độ làm việc: -10ºC ~ 200ºC
  • Áp suất làm việc: PN25 - PN40
  • Môi trường làm việc : nước, dầu, khí, axit, dung dịch,…
  • Bảo hành: 12 tháng

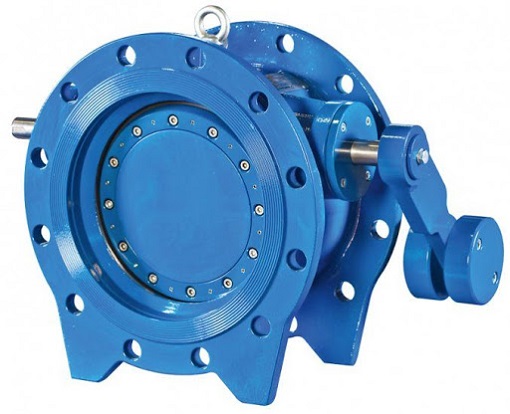

6.6. Van một chiều đối trọng

   Van một chiều đối trọng là van sử dụng chủ yếu trong hệ thống lớn, ứng dụng cách vận hành bằng thủy lực để điều khiển đóng mở van. Van được thiết kế để chống rò rỉ các lưu chất và bảo vệ các hệ thống đường ống không bị ran nứt bởi áp lực quá lớn. Van một chiều đối trọng có đĩa van thiết kế chéo và có bộ phận để điều khiển van. Các lưu chất khí chảy qua van cũng đi theo một hướng duy nhất.


 van_mot_chieu_doi_trong

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van : DN250 - DN900
  • Thân van: GGG50
  • Đĩa van: GGG50
  • Trục van: SS420
  • Đòn bẩy: GGG50
  • Đối trọng: GG25
  • Gioăng đệm kín : cao su EPDM
  • Vòng khóa : inox ss304.
  • Áp suất làm việc: PN16, PN25, PN40
  • Nhiệt độ làm việc: -10 °C ~ 180 °C
  • Môi trường làm việc: nước, nước thải, khí, hơi,…
  • Bảo hành 12 tháng

6.7.Van một chiều xoáy

   Van một chiều xoáy là dòng van được làm từ chất liệu inox sus201, sus304, sus316,… có nhiệm vụ đóng mở cho các chất chảy qua van theo một hướng duy nhất. Van đóng mở linh hoạt đơn giản dễ dàng sử dụng trong các hệ thống vừa và nhỏ.

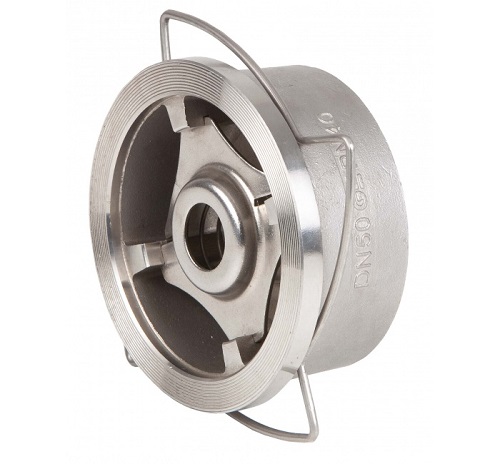

 van_mot_chieu_xoay

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van : 1/2" - 4" (DN15 - DN100)
  • Vật liệu chế tạo : sus304, sus316
  • Nhiệt độ làm việc : 250°C
  • Áp suất làm viêc: PN25, PN40
  • Môi trường sử dụng: nước sạch, nước thải, dầu, khí, gas, axit,...
  • Bảo hành: 12 tháng

Và một số loại van một chiều khác như :

  • Van một chiều quả cân
  • Van một chiều máy bơm nước
  • Van một chiều máy khí nén

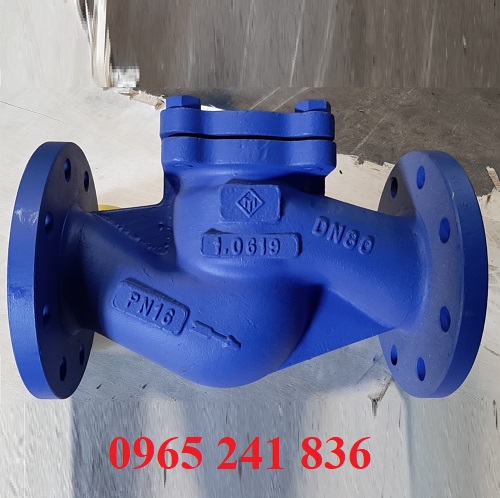

6.8. Van một chiều chữ ngã hơi nóng

van_mot_chieu_chu_nga_hoi_nong
  • Kích cỡ: DN15 đến DN250
  • Chất liệu: thép GS-C25, thép không gỉ, thép WCB, gang,…
  • Kiểu lắp: mặt bích
  • Kiểu van: chữ ngã
  • Áp suất làm việc: PN16, PN25, PN40
  • Nhiệt độ làm việc : max 400 độ C
  • Môi trường làm việc: khí hơi nóng, dầu nóng, lưu chất nóng,..
  • Xuất xứ : Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu,…
  • Bảo hành : 12 tháng.

7. Van một chiều theo chất liệu

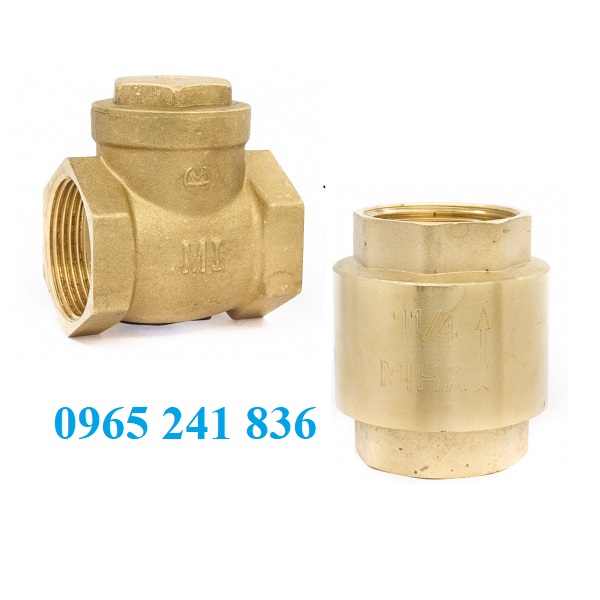

7.1. Van một chiều đồng

van_mot_chieu_dong
  • Kích cỡ van: DN15, DN20, DN25, DN32, DN50, DN65, DN80, DN100
  • Chất liệu: đồng, đồng thau,…
  • Kết nối: ren
  • Kiểu van: lá lật, lò xo
  • Áp suất làm việc: PN10, PN16
  • Nhiệt độ làm việc : -10 độ C ~ 120 độ C
  • Môi trường làm việc: nước, khí hơi,…
  • Xuất xứ : Việt Nam, Trung Quốc, Nhật Bản, Châu âu,…
  • Bảo hành : 6 - 12 tháng.

Các loại van một chiều đồng:

  • Van một chiều lò xo đồng
  • Van một chiều lá lật đồng

7.2. Van một chiều inox

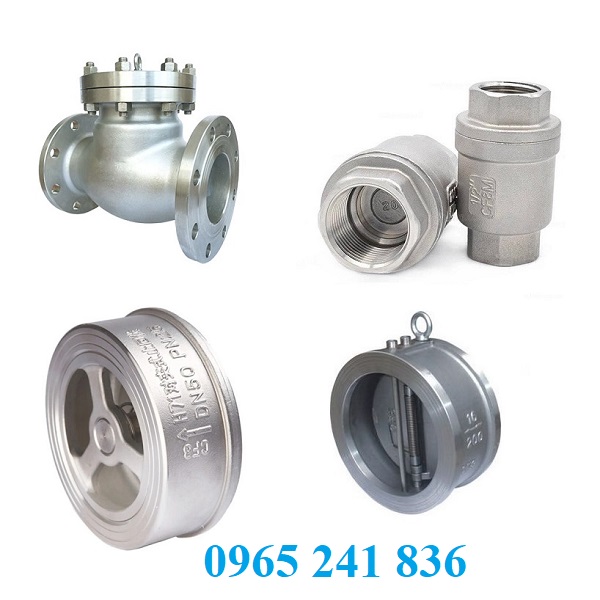

van_mot_chieu_inox
  • Kích cỡ van: DN15 đến DN400(hoặc kích cỡ lớn hơn)
  • Chất liệu: inox 201, inox 304, inox 316
  • Kết nối: ren, bích
  • Kiểu van: lá lật, lò xo
  • Áp suất làm việc: PN10, PN16
  • Nhiệt độ làm việc : -5 độ C ~ 220 độ C
  • Môi trường làm việc: nước, khí hơi, dung dịch, hoá chất…
  • Xuất xứ : Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản, Châu âu,…
  • Bảo hành : 12 tháng.

Các loại van một chiều inox:

  • Van một chiều lò xo inox
  • Van một chiều lá lật inox
  • Van một chiều đĩa inox
  • Van một chiều đĩa lật inox
  • Van một chiều cánh bướm inox
  • Van một chiều ren inox
  • Van một chiều bích inox
  • Van một chiều inox 201
  • van một chiều inox 304
  • Van một chiều inox 316

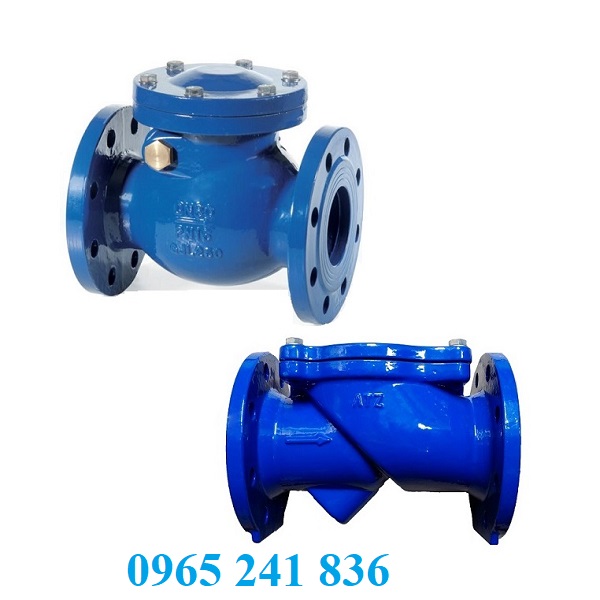

7.3. Van một chiều gang

van_mot_chieu_gang
  • Kích thước: DN50 đến DN400
  • Vật liệu: gang, gang cầu, gang đen,…
  • Kết nối: bích
  • Dạng van: lá lật, lò xo
  • Áp suất làm việc: 10 bar, 16 bar
  • Nhiệt độ làm việc : -5 độ C ~ 180 độ C
  • Môi trường làm việc: nước, lưu chất lỏng, khí hơi,…
  • Xuất xứ : Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu,…
  • Bảo hành : 6 - 12 tháng.

Các loại van một chiều gang:

  • Van một chiều gang bích
  • Van một chiều gang cánh cs
  • Van một chiều chữ ngã gang

7.4. Van một chiều nhựa

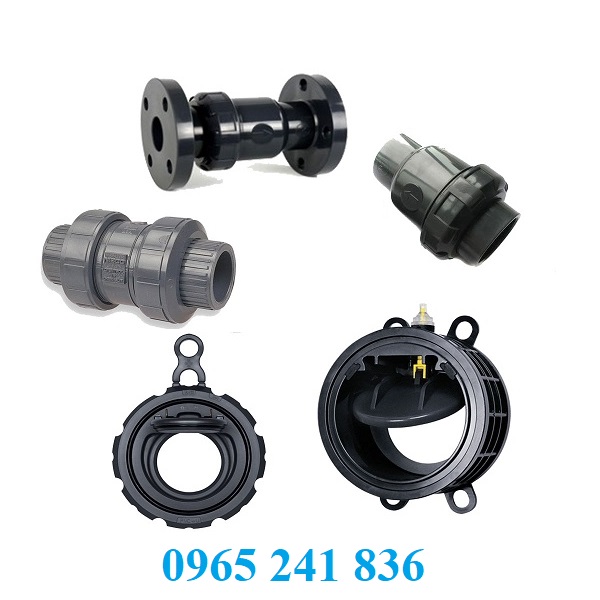

van_mot_chieu_nhua
  • Kích cỡ van: DN15, DN20, DN25, DN32, DN50, DN65, DN80, DN100
  • Chất liệu: nhựa PVC, UPVC, PPH, CPVC
  • Kết nối: ren, racco, dán keo
  • Kiểu van: dạng trượt, lá lật, lò xo
  • Áp suất làm việc: PN10
  • Nhiệt độ làm việc : -5 độ C ~ 120 độ C
  • Môi trường làm việc: nước, lưu chất lỏng
  • Xuất xứ : Trung Quốc, Việt Nam, Đài Loan,…

Các loại van một chiều nhựa:

  • Van một chiều 1 racco nhựa
  • Van một chiều 2 racco nhựa
  • Van một chiều lá lật nhựa

7.5. Van một chiều thép

van_mot_chieu_thep
  • Kích cỡ van: DN15 đến DN400
  • Chất liệu: thép WCB, thép không gỉ, thép GS-C25,…
  • Kết nối: bích
  • Kiểu van: chữ ngã, lá lật,…
  • Áp suất: PN10, PN16, PN25, PN40
  • Nhiệt độ làm việc : max 400 độ C
  • Môi trường làm việc: nước, khí hơi nóng, lưu chất nóng,…
  • Xuất xứ : Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản, Châu âu,…
  • Bảo hành :12 tháng.

Các loại van một chiều thép:

  • Van một chiều hơi nóng thép
  • Van một chiều thép bích

8. Van một chiều theo kiểu loại

8.1. Van một chiều theo kiểu lắp

  • Van một chiều ren
  • Van một chiều bích
  • Van một chiều kẹp

8.2. Van một chiều theo xuất xứ

  • Van một chiều Đài Loan
  • Van một chiều Trung Quốc
  • Van một chiều Nhật Bản
  • Van một chiều Hàn Quốc
  • Van một chiều Malaysia
  • Van một chiều Châu âu

9. Catalogue van một chiều

   Catalogue van một chiều là một tài liệu bao gồm tất các thông số về dòng sản phẩm như kích cỡ, chất liệu, độ cao, chiều dài, rộng, kích thước bích, áp lực, nhiệt độ và các cấu tạo nằm bên trong. Catalogue van một chiều có nhiều kiểu dạng với mỗi dạng sẽ có cấu tạo, thông số khác nhau. Cùng chúng tôi tham khảo một số catalogue van một chiều ngay dưới đây.

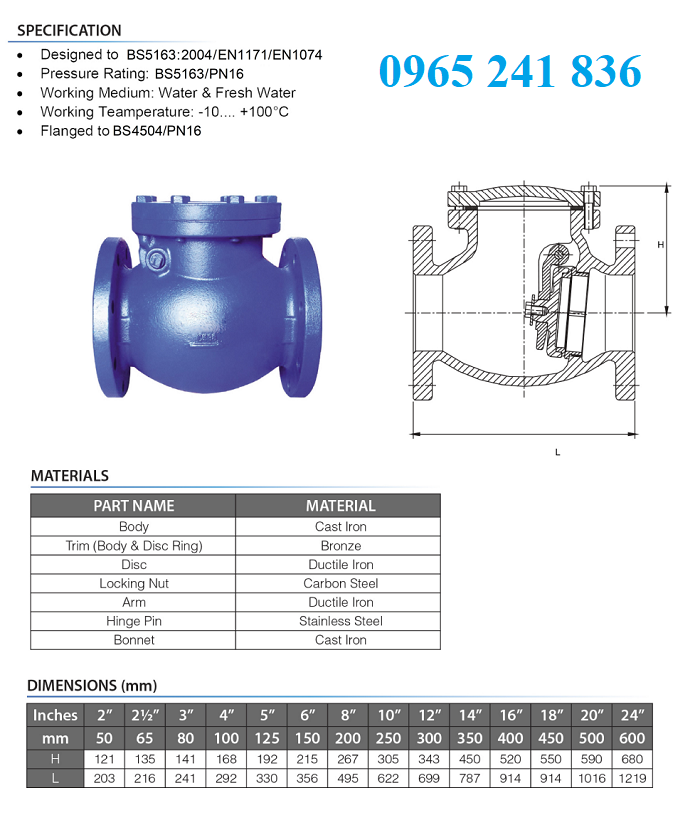

9.1. Catalogue van một chiều lá lật

catalogue_van_mot_chieu_la_lat

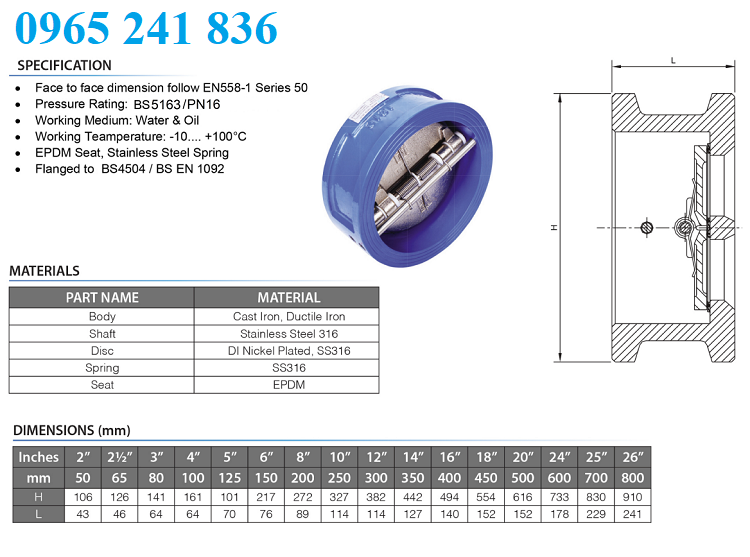

9.2. Catalogue van một chiều cánh bướm

catalogue_van_mot_chieu_canh_buom

10. Báo giá van một chiều

   Giá van một chiều sẽ dựa vào nhiều yếu tố như loại van, chất liệu, kích thước và xuất xứ của van vì vậy quý khách hàng nên lựa chọn loại van chính xác để sử dụng phù hợp với hệ thống của mình nhất. Liên hệ ngay 0965.241.836 hoặc gửi vào mail congnghiepgroup@gmail.com để biết thêm thông tin chi tiết về sản phẩm và nhận báo giá van một chiều.

Nguồn: vanhanoi.com

Khách hàng đã mua

Phản hồi

Người gửi / điện thoại

Nội dung



Xem thêm sản phẩmXem toàn bộ
Thống kê truy cập
Đang truy cập: 56
Trong ngày: 2003
Trong tuần: 15160
Lượt truy cập: 1478827
Công Ty Thuận Phát chuyên nhập khẩu và phân phối, thi công lắp đặt, sửa chữa bảo hành, tư vấn báo giá thiết bị van công nghiệp, thiết bị đo cảm biến, thiết bị van đóng mở, tủ điện PLC.
THÔNG TIN CÔNG TY

CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT

Địa chỉ: Số 9/57/475 Nguyễn Trãi - Thanh Xuân - Hà Nội

VPGD: Số 152 - Phố Đa Sĩ - P.Kiến Hưng - Q.Hà Đông - Tp.Hà Nội

VPGD: Số 46N1 - Phố Đông Chiêu - P.Tân Đông Hiệp - Tx.Dĩ An - Tp.Bình Dương.

Thuận Phát là đơn vị uy tín hàng đầu khu vực trong lĩnh vực phân phối van công nghiệp chất lương cao, tự động hóa thông minh.

THÔNG TIN THANH TOÁN

Chủ tài khoản:
 Vật Tư Công Nghiệp Thuận Phát

Ngân hàng VPBANK Cn Hà Thành Hà Nội
SKT: 921756666

Ngân hàng VIB Cn Xa La – Hà Đông – Hà Nội
SKT: 010197999

Ngân hàng ACB Chi nhánh Hoàng Cầu – Hà Nội
SKT: 686866688868

 DMCA.com Protection Status    dathongbaobocongthuong

THÔNG TIN LIÊN HỆ

Đại Dương: 0965 241 836

Kế Toán: 0328 94 2662

Email: kien@cnthuanphat.com

Website: thuanphatvalve.com

Website: congnghiepgroup.com

Website: thuanphat.net

Website: thuanphat.info

Website: vanhanoi.vn

Website: vanhanoi.com

Chúng tôi trên Facebook
