Bản vẽ kỹ thuật van một chiều

Bản vẽ kỹ thuật van một chiều là gì?

Bản vẽ kỹ thuật là một loại tài liệu được làm dưới dạng bản vẽ đồ họa, nó dùng để mô tả chi tiết hibhf dạng, kích thước, cấu trúc và các thông tin kỹ thuật của van một chiều. Các kỹ sư, nhà thiết kế là những người thiết kế, làm ra bản vẽ chứ không phải ai cũng có thiết kế ra được bản vẽ kỹ thuật của sản phẩm.

Bản vẽ kỹ thuật van một chiều cung cấp các hình ảnh đa chiều của van, mô tả rõ từng bộ phận và vị trí, số đo của các bộ phận ,  bản vẽ còn thể hiện chi tiết các mặt cắt, sơ đồ cụ thể của sản phẩm van một chiều.

Vai trò của bản vẽ kỹ thuật van một chiều

Bản vẽ kỹ thuật của van một chiều có vai trò rất quan trọng trong sản xuất, lắp đặt và trong quá trình bảo dưỡng. Khi sản xuất hay sử dụng, lắp đặt bản vẽ kỹ thuật là thứ không thể thiếu, dưới đây là một số vai trò của bản vẽ kỹ thuật van một chiều:

Bản vẽ cung cấp những thông tin chi tiết về kích thước, hình ảnh, mặt cắt, yếu tố kỹ thuật của van một chiều. Giúp nhà sản xuất, người tiêu dùng, lắp đặt hiểu rõ về van một chiều

Bản vẽ giúp nhà sản xuất nắm rõ tiêu chuẩn kích thước của van, trong quá trình sản xuất van nhà sản xuất sẽ dễ dàng giám sát và đánh giá chất lượng của van theo quy chuẩn và đảm bảo được chất lượng đầu ra của van.

Khi có bản vẽ kỹ thuật sẽ hỗ quá trình lắp đặt và bảo dưỡng, bảo trì van một chiều.

Cung cấp về cách sử dụng, thông tin về mức độ an toàn và các giới hạn sử dụng của van một chiều. Giúp quá trình lắp đặt, sử dụng đảm bảo an toàn.

Mỗi dạng van một chiều sẽ có mỗi bản vẽ kỹ thuật khác nhau:

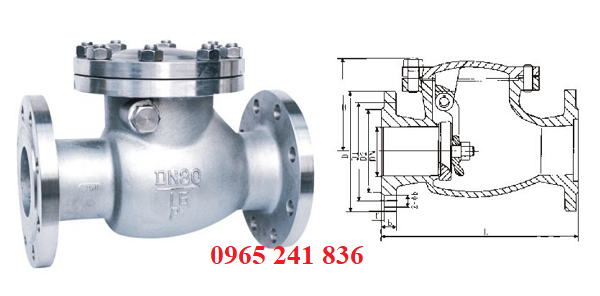

• Bản vẽ van một chiều lá lật
• Bản vẽ van một chiều lò xo
• Bản vẽ van một chiều cối

Bản vẽ kỹ thuật van một chiều cung cấp những thông tin gì?

Trên bản vẽ kỹ thuật có những thông tin cụ thể sau:

• Tiêu đề: là tên của bản vẽ kỹ thuật, ở đây tên của bản vẽ là “ bản vẽ kỹ thuật van một chiều”.
• Kích thước chi tiết của các bộ phận có trên van.
• Tỷ lệ bản vẽ: trong bản vẽ có ghi kích thước của bản vẽ thể hiện tỷ lệ của bản vẽ và kích thước của van thật bên ngoài.
• Cấu trúc của van một chiều: trong bản vẽ thể hiện rõ cấu trúc, vị trí lắp đặt của các bộ phận có trên van.
• Chất liệu cấu tạo: trên bản vẽ sẽ có những thông tin đề cập tới vật liệu cấu tạo van, cung cấp về độ cứng, độ bền, tính ăn mòn, độ chịu nhiệt và khả năng chịu áp lực của loại vật liệu đó.
• Các thông số kỹ thuật: trên bản vẽ cung cấp chi tiets các thông số kỹ thuật của van, nhằm cung cấp thông tin giúp các nhà sản xuất và người tiêu dùng nắm rõ về thông tin của van một chiều.
• Các hình ảnh mặt cắt, hình chiếu của van một chiều: chúng giúp người đọc bản vẽ nhìn rõ được vị trí vủa các bộ phận có trên van mà khi nhìn trực tiếp vào van mọt chiều bên ngoài bạn không thấy được.
• Các yêu cầu về tiêu chuẩn của van: trên bản vẽ đề cập tới những tieu chuẩn về sản xuất và yêu cầu về an toàn của van một chiều. Giúp đỡ quá trình sản xuất và sử dụng van.
• Ghi chú: ghi chú thường sẽ ghi ở cuối bản vẽ: nó sẽ ghi lại những thông tin bổ sung hoặc giải thích các ký hiệu có trên bản vẽ.
• Mã số: số hiệu, mã số để có thể quản lý hoặc tra cứu bản vẽ van một chiều.
• Thông tin về người tạo bản vẽ và ngày sản xuất: chúng sẽ cho ta biết tên cơ quan, kỹ sư thực hiện bản vẽ và ngày bản vẽ được xuất bản.
