Bản vẽ van bi điều khiển khí nén

1. Bản vẽ van bi điều khiển khí nén

1.1. Bản vẽ van bi điều khiển khí nén là gì?

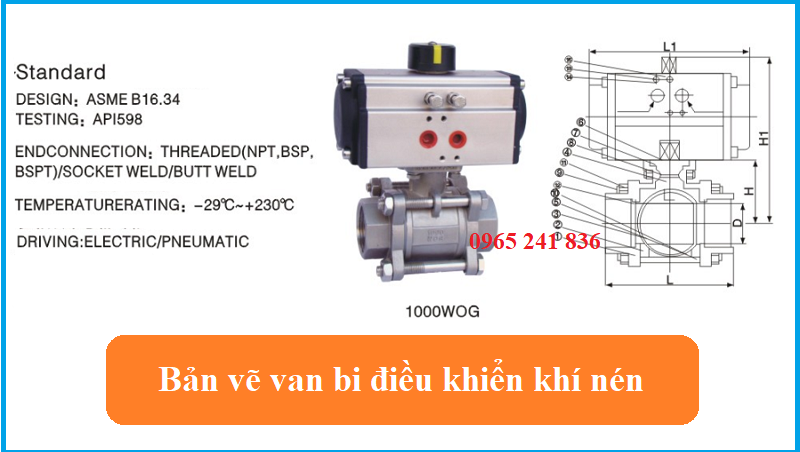

   Bản vẽ van bi điều khiển khí nén là bản phác thảo hoặc file tài liệu chứa cấu tạo chi tiết của van bi khí nén thường được dùng trong quá trình sản xuất van và dùng cho các kỹ sư, kỹ thuật lắp đặt van lên hệ thống. Bản vẽ van bi điều khiển khí nén mô tả chi tiết các bộ phận của van, ký hiệu các bộ phận trên thân van bi và các thông số của van.

1.2. Cách xem và đọc bản vẽ van bi điều khiển khí nén

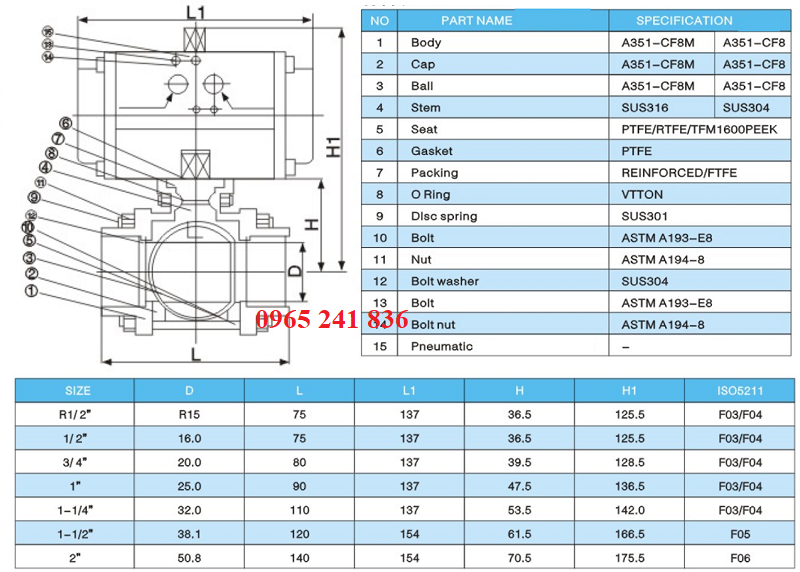

   Trên mỗi bản vẽ sẽ được phác thảo van bi điều khiển khí nén cùng các ký hiệu trên bản vẽ là các số thứ tự từ 1 đến 15 thể hiện cấu tạo và chất liệu của từng bộ phận trên van. Ngoài ra, các ký hiệu quan trọng khác liên quan đến kích cỡ cũng được ký hiệu như:

• D(mm): đường kính van.
• L, L1(mm): chiều dài van.
• H, H1(mm): độ cao van.

   Cách đọc bản vẽ khá đơn giản, xem các ký hiệu trên bản phác thảo van và đối chiếu trực tiếp với các ký hiệu ở phần thông số mô tả trên bản vẽ.

   Ngoài ra, quý khách hàng cũng có thể xem thông số, chất liệu trên các bản vẽ được thể hiện rõ ràng như áp suất, nhiệt độ chất liệu van.

2. Các sản phẩm van bi điều khiển khí nén phổ biến và thông dụng

   Van bi điều khiển khí nén được CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT nhập và phân phối đến khắp thị trường Việt Nam với chất lượng tốt nhất, giá thành rẻ nhất và gồm đa dạng kiểu loại, xuất xứ. Đối với mỗi kiểu loại van bi điều khiển khí nén sẽ có mỗi bản vẽ khác nhau về cấu tạo cũng như kích thước van. Dưới đây là các sản phẩm van bi điều khiển khí nén phổ biến hiện nay.

• Van bi inox 304, 316 điều khiển khí nén
• Van bi nhựa UPVC, PPH điều khiển khí nén
• Van bi thép điều khiển khí nén
• Van bi gang điều khiển khí nén
• Van bi vi sinh điều khiển khí nén
• Van bi ren điều khiển khí nén
• Van bi hàn điều khiển khí nén
• Van bi bích điều khiển khí nén
• Van bi điều khiển khí nén on/off, tuyến tính
• Van bi điều khiển khí nén tác động đơn, tác động kép

   Bài viết trên đây đã giới thiệu đến tất cả các bạn về bản vẽ van bi điều khiển khí nén, chúng tôi mong rằng bài viết trên sẽ giúp các quý khách hàng hiểu rõ hơn về sản phẩm van bi điều khiển khí nén ngay nhé. Liên hệ với chúng tôi để nhận được tư vấn miễn phí và nhận ngay báo giá về các sản phẩm van bi điều khiển khí nén mà chúng tôi cung cấp ngay bạn nhé.
