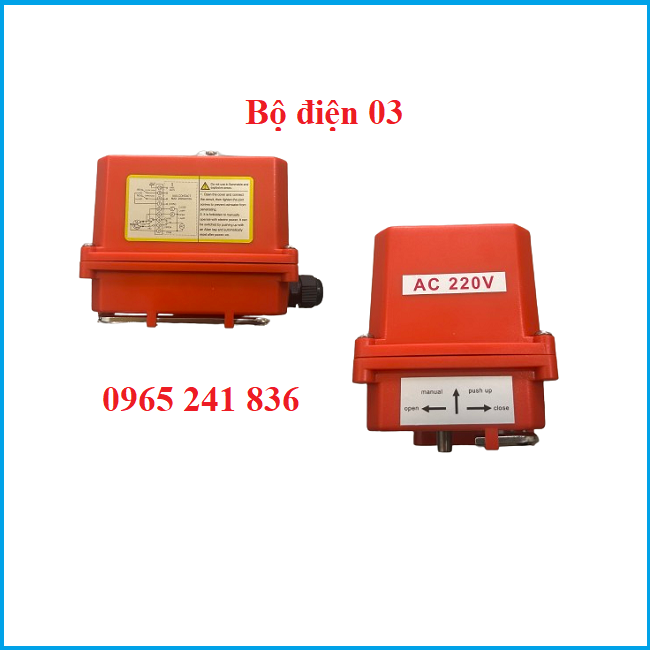

Bộ điều khiển điện 03

1. Bộ điều khiển điện 03 là gì?

Bộ điều khiển điện 03 là dạng đầu điều khiển được sử dụng để lắp đặt cho các sản phẩm van công nghiệp như van bướm, van bi, van cầu, van cổng với nhiệm vụ điều khiển đóng mở hoạt động của các loại van. Bộ điều khiển điện 03 sử dụng nguồn điện 24VDC, 110V, 220VAC, 380V giúp sản phẩm hoạt động đóng mở một cách đơn giản và nhẹ nhàng. Bộ điện 03 có kích cỡ khá nhỏ thường lắp cho các dạng van có kích cỡ bé từ DN15 đến DN50 với đa dạng mẫu mã, xuất xứ như Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu với chất lượng và giá thành tốt nhất hiện nay.

2. Thông số kỹ thuật bộ điều khiển điện 03

• Kích cỡ: 003
• Điện áp: 220V, 24V
• Tiêu chuẩn: IP67
• Vật liệu: nhựa cao cấp
• Dạng hoạt động: on/off
• Hỗ trợ: Lục giác
• Đường kính trục lỗ vuông 003: 11*11/14*14mm
• Kết nối: van bi, van bướm
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu âu.
• Bảo hành: 12 tháng.

3. Cấu tạo và nguyển lý hoạt động bộ điều khiển điện 03

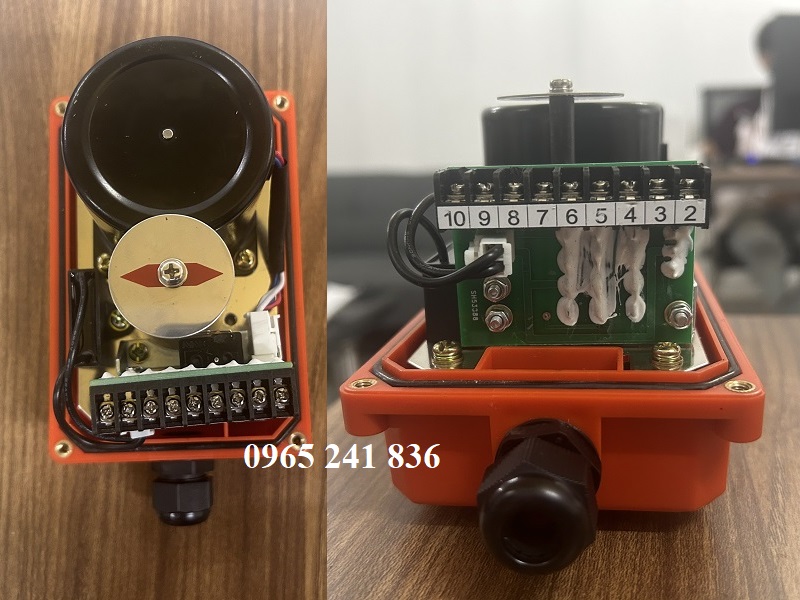

3.1. Cấu tạo bộ điều khiển điện 03

Bộ điều khiển điện 03 có cấu tạo đơn giản với bên ngoài được thiết kế với vỏ làm bằng nhựa cao cấp với khả năng chống nhiễm điện tốt và bảo vệ tốt các bộ phận bên trong đầu điện. Bên trong bộ điều khiển điện 03 gồm các bộ phận quan trọn như tụ nguồn điện, bảng cấp điện đấu nối điện đóng mở các bánh trăng trục kết nối và mũi tên hiển thị chỉ nút đóng mở của đầu điều khiển điện. Bên ngoài bộ điện 03 còn được hướng dẫn cách đấu nối đúng nguồn điện, bộ điện 03 sử dụng nguồn điện áp 24VDC, 220VAC hoặc 110V, 380V để hoạt động.

3.2. Nguyên lý hoạt động bộ điều khiển điện 03

Bộ điều khiển điện 03 có nguyên lý hoạt động đơn giản cấp điện vào đầu điều khiển để đầu điện hoạt động. Bạn cần cấp đúng dây đóng và dây mở theo hướng dẫn trên đầu điện. Khi cấp điện vào dây mở lúc này motor sẽ hoạt động khiến bánh răng chuyển động quay và làm trục trong đầu điện chuyển động theo, khi chạy hết hành trình mở đầu điện sẽ ngưng hoạt động. Tương tự khi muốn đầu điện đóng lại thì cấp điện vào dây đóng sản phẩm. Đối với mỗi dạng nguồn điện 24VDC, 110V, 220VAC, 380V sẽ có mỗi kiểu đấu nối khác nhau tùy theo bảng hướng dẫn đấu nối trên đầu điện 03.

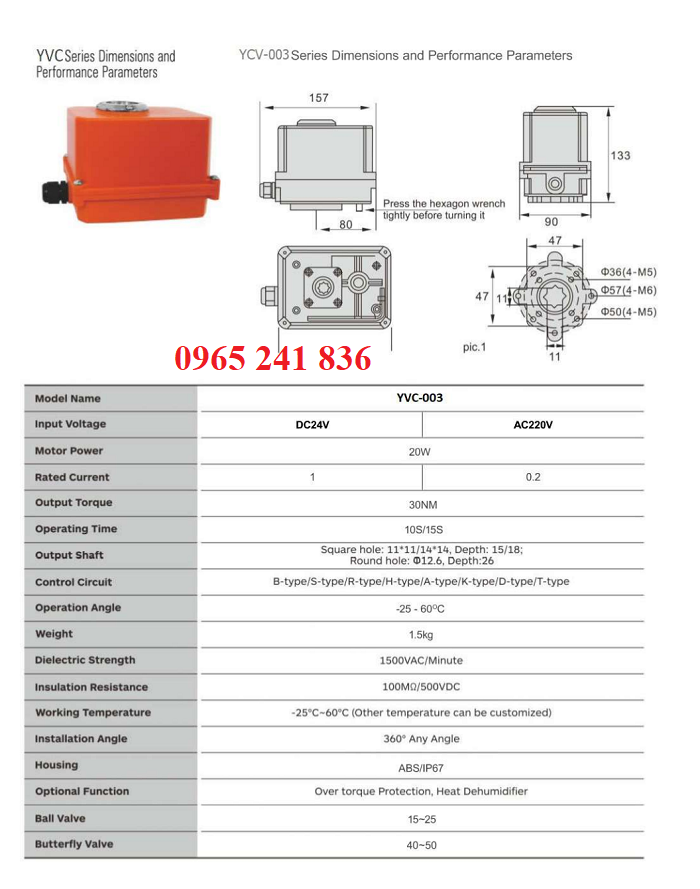

4. Catalogue bộ điều khiển điện 03

Bộ điều khiển điện 03 có nhiều kiểu dạng khác nhau như:

• Bộ điều khiển điện 03 on/off
• Bộ điều khiển điện 03 24VDC
• Bộ điều khiển điện 03 110V
• Bộ điều khiển điện 03 220VAC
• Bộ điều khiển điện 03 380V

5. Các ứng dụng bộ điều khiển điện 03

Bộ điều khiển điện 03 được ứng dụng lắp đặt cho các sản phẩm van công nghiệp như van bướm, van bi, van cầu, van cổng giúp các loại van đóng mở một cách tự động nhờ nguồn điện mà không phải tốn sức người như các loại van đóng mở bằng tay cơ.

Bộ điều khiển điện 03 lắp van bi DN15, DN20, DN25, DN32 tạo ra van bi điều khiển điện.

Bộ điều khiển điện 03 lắp van bướm DN40, DN50, DN65 tạo ra van bướm điều khiển điện.

6. Báo giá bộ điều khiển điện 03

Bộ điều khiển điện 03 có mức giá thành phụ thuộc theo từng kiểu loại và xuất xứ sản phẩm, thông thường các sản phẩm thuộc nhóm G7 sẽ có giá thành cao hơn các sản phẩm thuộc Châu Á. Ngoài ra, giá thành bộ điều khiển điện 03 cũng phụ thuộc theo thị trường sử dụng và cung cấp sản phẩm. Để nhận được báo giá chính xác nhất về bộ điều khiển điện 03 quý khách hãy liên hệ ngay với chúng tôi nhé.
