Tìm hiểu cấu tạo và nguyên lý hoạt động van cầu

Lượt xem: 88923

Đánh giá

Trong các hệ thống khí hơi, dung dịch nóng, áp cao thì sản phẩm van cầu là không thể thiếu trong quá trình lắp đặt. Tuy nhiên thì nhiều người vẫn chưa hiểu rõ về cấu tạo và nguyên lý hoạt động van cầu, chính vì thế mà bài viết dưới đây chúng tôi sẽ giải đáp ngay những thắc mắc của quý khách hàng ngay nhé.

1. Tìm hiểu van cầu là gì?

   Van cầu là một loại van chuyên được sử dụng cho các môi trường lưu chất có nhiệt độ cao như khí hơi, nóng, dầu nóng,… với khả năng chịu được mức nhiệt lên đến 400 độ C và mức áp lực lên đến PN40. Van cầu có rất nhiều kiểu loại với 2 dạng chính: dạng van cầu bầuvan cầu chữ ngã lắp đặt với các đường ống, thiết bị theo kiểu nối ren hoặc lắp bích. Van cầu được làm từ nhiều chất liệu inox, gang, thép, đồng,… và sử dụng tốt trong nhiều lĩnh vực sản xuất trong nhà máy, hệ thống sản xuất thực phẩm, dược phẩm, các lò hơi nồi hơi,…

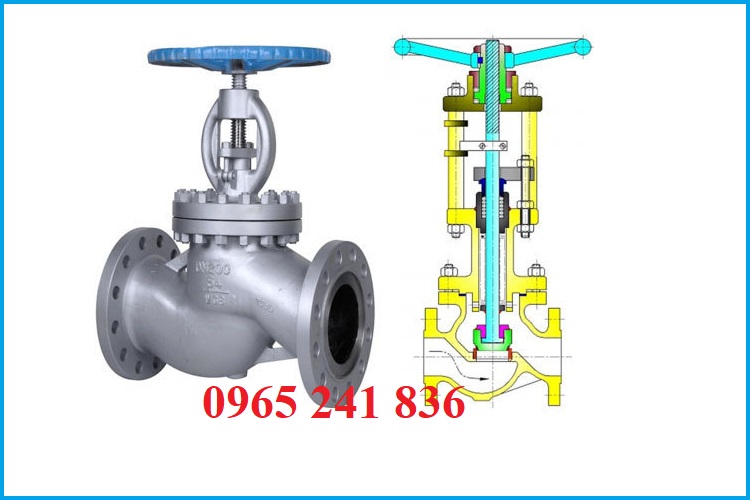

cau_tao_va_nguyen_ly_hoat_dong_van_cau

2. Tìm hiểu cấu tạo và nguyên lý hoạt động van cầu

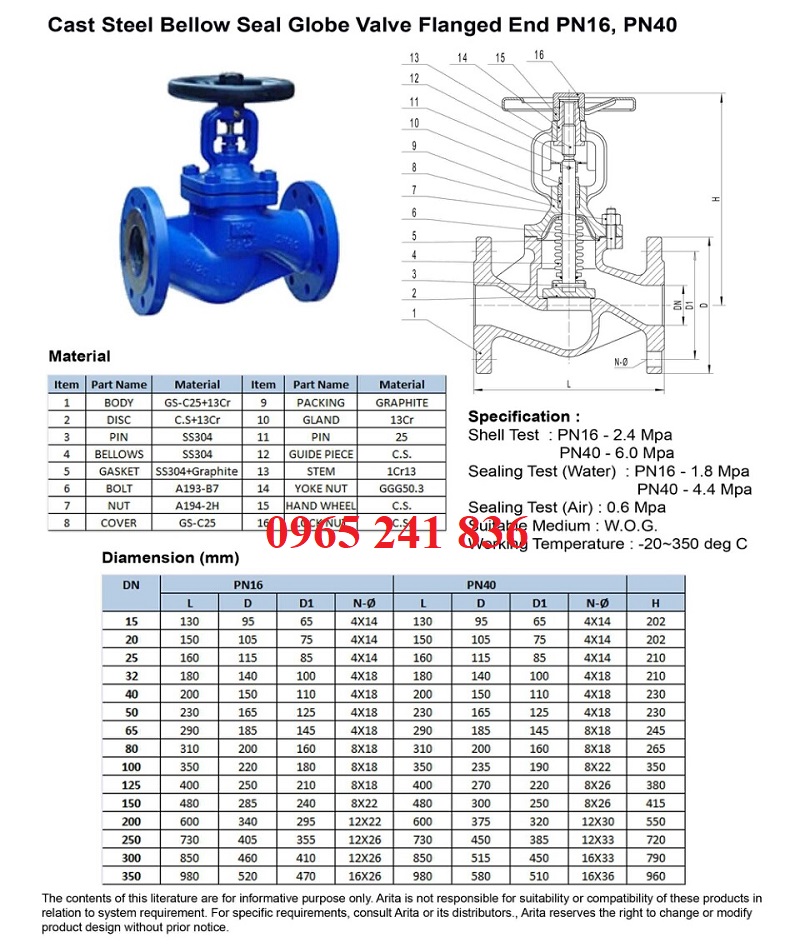

2.1. Cấu tạo van cầu

   Thân ngoài van cầu được làm bằng nhiều chất liệu khác nhau như inox, gang, thép, đồng với thiết kế trong thân van dạng chữ ngã và thiết kế 2 đầu kết nối dạng nối ren và lắp đặt mặt bích. Thân ngoài van cầu thường có 2 dạng, dạng bầu hoặc thân dạng chữ ngã. Tùy từng kiểu loại mà thân van cầu sẽ có độ dày khác nhau, càng chịu được nhiệt độ cao, áp lớn thì độ dày van càng cao.

   Trục ty van cầu được làm chất liệu kim loại không gỉ, dùng để kết nối đĩa van với vô lăng điều khiển và gồm nhiều cấp kết nối với nhau.

   Vô lăng điều khiển đóng mở có dạng như vô lăng ô tô được làm bằng chất liệu kim loại và được bọc cao su hoặc sơn một lớp sơn phủ giúp chống gỉ sét, nhiễm điện, nhiễm nước.

   Đĩa chặn có dạng đĩa dày được làm bằng chất liệu inox, thép không gỉ, được sử dụng để chặn không cho các lưu chất lưu thông qua. Ngoài ra, một số đĩa chặn còn được thiết kế bọc cao su bên ngoài giúp độ kín tuyệt đối cho van cầu.

   Các bộ phận phụ kiện khác van cầu như các bulong, ốc kết nối, nối trục.

cau_tao_van_cau

2.2. Nguyên lý hoạt động van cầu

   Van cầunguyên lý hoạt động rất đơn giản, ở trạng thái ban đầu van luôn trong trạng thái đóng, đĩa van chặn không cho lưu chất đi qua. Khi thực hiện xoay vô lăng, vô lăng sẽ khiến trục xoay theo, lúc này trục sẽ từ từ nâng đĩa chặn van lên và khiến lưu chất lưu thông qua van. Ngược lại, khi xoay vô lăng về vị trí ban đầu đĩa van sẽ dần hạ xuống và đóng lại, lúc này lưu chất sẽ bị chặn lại.

Mời quý khách hàng tham khảo video cấu tạo và nguyên lý hoạt động van cầu:

3. Các loại van cầu mà chúng tôi cung cấp

3.1. Van cầu theo kiểu loại

3.2. Van cầu theo xuất xứ

  • Van cầu Trung Quốc
  • Van cầu Hàn Quốc
  • Van cầu TC Đức
  • Van cầu Nhật Bản
  • Van cầu Việt Nam

   Trên đây là toàn bộ thông tin về cấu tạo và nguyên lý hoạt động van cầu, chúng tôi hy vọng rằng bài viết trên sẽ cung cấp đến tất cả quý khách hàng những kiến thức bổ ích nhất để phục vụ cho việc lắp đặt và sử dụng trong hệ thống của bạn nhé. Liên hệ với chúng tôi để được giải đáp những thắc mắc hoặc để được tư vấn, báo giá van cầu ngay bạn nhé.
