Đầu nối chữ T 3 đầu hạt bắp

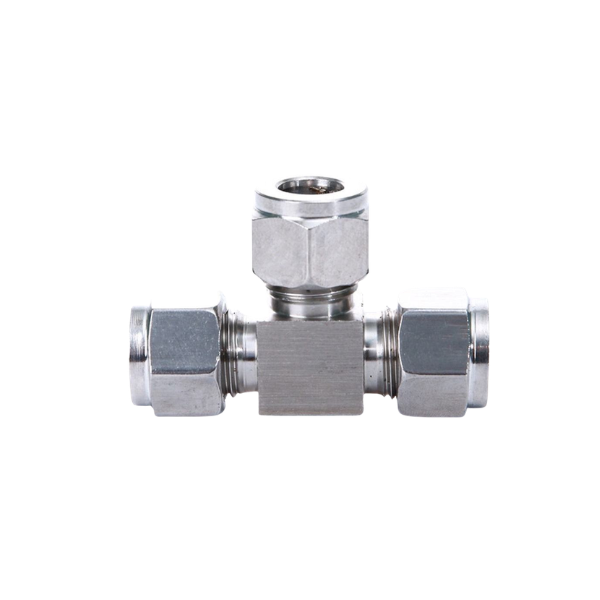

dau-noi-chu-t-3-dau-hat-bap - ảnh nhỏ  1
Đầu nối chữ T 3 đầu hạt bắp

Đầu nối chữ T 3 đầu hạt bắp

Mua hàng: 0965 241 836

Thông số kỹ thuật:

Tên sản phẩm : Đầu nối chữ T 3 đầu hạt bắp
Đường kính : 4 – 12mm
Áp lực : 10 – 16bar
Kiểu dáng : Chữ T, 3 đầu kết nối
Chất liệu : Đồng, inox, nhựa
Nhiệt độ : -20 – 120 độ C
Môi trường : Khí nén, khí, nước,…
Bảo hành : 12 tháng

Lượt xem: 18

Đánh giá 1 lượt đánh giá

Mã sản phẩm: Đầu nối chữ T 3 đầu hạt bắp

I. Đầu nối chữ T 3 đầu hạt bắp là gì?

Đầu nối chữ T 3 đầu hạt bắp giúp kết nối, chia nhánh đường ống theo dạng chữ T, thiết kế 3 đầu kết nối sử dụng cơ chế hạt bắp giữ chặt ống. Đầu nối giúp tạo điểm chia từ một đường ống thành hai hướng dẫn khác nhau, không cần sử dụng phương pháp hàn, ren.

Sử dụng chất liệu đồng, inox, nhựa phù hợp với nhiều loại ống, môi trường làm việc. Cơ cấu hạt bắp kết hợp đai siết giúp cố định ống chắc chắn, tăng độ kín, hạn chế rò rỉ. Sử dụng trong hệ thống khí nén, dẫn khí, nước, chất lỏng, đường ống công nghiệp có yêu cầu chia nhánh.

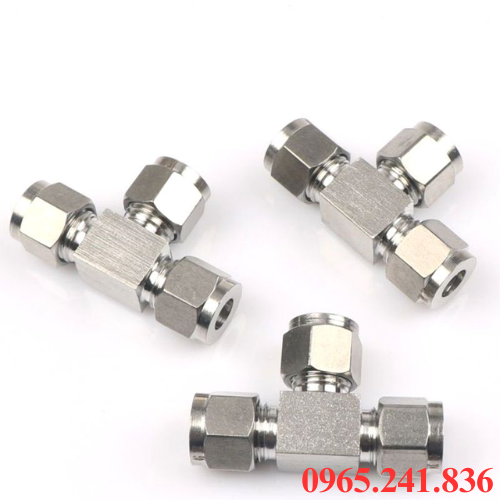

Đầu nối chữ T 3 đầu hạt bắp là gì?

Thông số kỹ thuật:

  • Tên sản phẩm: Đầu nối chữ T 3 đầu hạt bắp
  • Đường kính: 4 – 12mm
  • Áp lực: 10 – 16bar
  • Kiểu dáng: Chữ T, 3 đầu kết nối
  • Chất liệu: Đồng, inox, nhựa
  • Nhiệt độ: -20 – 120 độ C
  • Môi trường: Khí nén, khí, nước,…
  • Bảo hành: 12 tháng

>> Xem thêm: Phụ kiện công nghiệp

II. Cấu tạo, nguyên lý đầu nối hữu T 3 đầu hạt bắp

1. Cấu tạo đầu nối chữ T 3 đầu hạt bắp

Với cấu tạo đơn giản, đầu nối chữ T 3 đầu hạt bắp gồm các bộ phận chính được thiết kế được thiết kế để tạo điểm chia nhánh, cố định đường ống chắc chắn.

  • Thân đầu nối dạng chữ T, bộ phận trung tâm liên kết 3 hướng đường ống, với chất liệu đồng, inox phù hợp môi trường sử dụng.
  • Ba đầu nối hạt bắp được đặt 3 nhánh của thân, dùng để đưa, giữa các đầu ống, thiết kế cho phép kết nối nhiều nhánh đường ống cùng 1 vị trí.
  • Hạt bắp có nhiệm vụ ôm, giữ chặt thành ống khi siết, giúp hạn chế hiện tượng tuột ống trong quá trình vận hành.

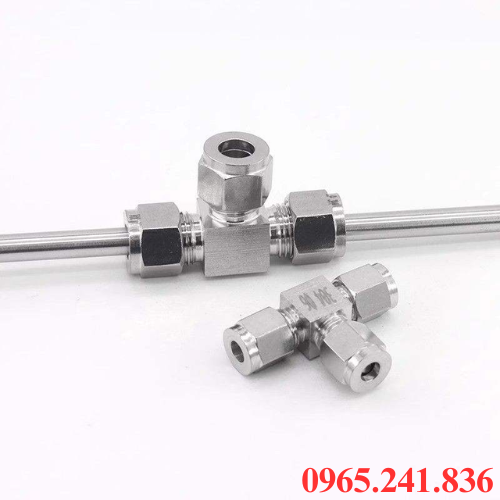

Cấu tạo đầu nối chữ T 3 đầu hạt bắp

2. Nguyên lý hoạt động đầu nối chữ T 3 đầu hạt bắp

Đầu nối chữ T 3 đầu hạt bắp hoạt động dựa trên cơ chế kẹp, làm kín ống bằng hạt bắp kết hợp đai siết, giúp phân chia dòng môi chất qua 3 hướng kết nối. Đưua ống vào đầu nối, đầu ống được đưa vào đúng vị trí bên trong đầu nối cho đến khi đạt độ sâu yêu cầu. Khi đai ốc được siết, hạt bắp bị ép chặt quanh thành ống tạo lực giữ giúp ống không bị tuột.

Hạt bóng ép sát vào bề mặt ống, thân đầu nối giúp hạn chế rò rỉ khí, chất lỏng tại vị trí kết nối. Môi chất đi vào một nhánh của đầu nối được chia sang hai nhánh còn lại qua thân chữ T tùy thiết kế. Khi cần bảo trì, thay thế chỉ cần nới đai ốc để giải phóng lực kẹp, tháo đường ống mà không cần hàn, cắt ống.

III. Catlogue đầu nối hữu T 3 đầu hạt bắp

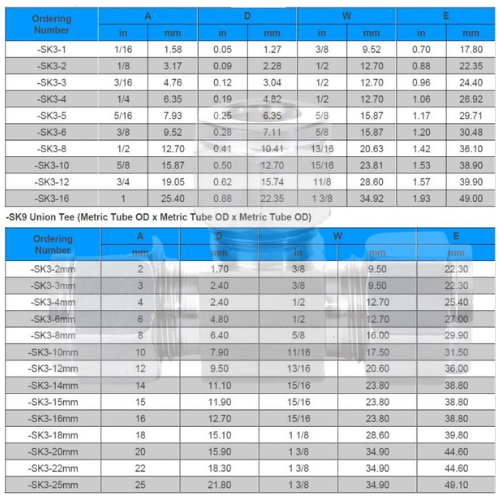

Dưới đây là hình ảnh catlogue đầu nối chữ T 3 đầu hạt bắp:

Catlogue đầu nối hữu T 3 đầu hạt bắp

IV. Đặc điểm, ứng dụng đầu nối hữu T 3 đầu hạt bắp

Đặc điểm đầu nối chữ T 3 đầu hạt bắp

  • Thiết kế dạng chữ T, có 3 đâu kết nối được đặt vuông góc, giúp chia một đường ống chính thành hai nhánh, kết nối đồng thời 3 đường ống trong cùng hệ thống.
  • Kết nối bằng hạt bắp, hạt bắp kết hợp với đai siết để giữ chặt thành ống, hạn chế tình trạng ống bị tuột, xê dịch khi hệ thống hoạt động.
  • Độ kín cao, khi đai siết được vặn đúng lực, hạt bắp ôm sát đường ống, tạo điểm làm kín, giúp giảm nguy cơ rò rỉ môi chất tại vị trí kết nối.
  • Lắp đặt đơn giản, đầu nối không yêu cầu hàn, chỉ cần đưa ống vào đúng vị trí, siết đai, khi bảo trì việc tháo lắp thuận tiện, nhanh hơn.
  • Kích thước đa dạng, có nhiều kích thước khác nhau, phù hợp với các loại ống có đường kính ngoài khác nhau, giúp dễ lựa chọn theo từng hệ thống.
  • Ứng dụng linh hoạt, sử dụng trong hệ thống khí nén, dẫn khí, đường ống nước, thiết bị tự động hóa, hệ thống công nghiệp cần chia nhánh.

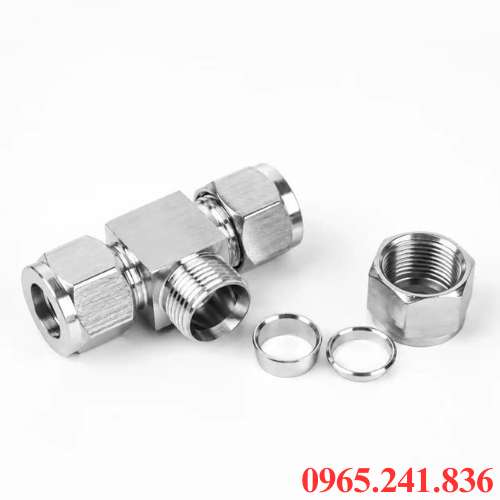

Đặc điểm đầu nối chữ T 3 đầu hạt bắp

Ứng dụng đầu nối hữu T 3 đầu hạt bắp

  • Hệ thống khí nén dùng để chia nhánh đường ống dẫn khí, kết nối các thiết bị như van khí nén, xi lanh, bộ điều khiển.
  • Hệ thống dẫn khí kết nối, phân phối khí giữa các đường ống, thiết bị trong hệ thống gas, khí công nghiệp phù hợp.
  • Đường ống nước sử dụng để chia nhánh đường nước trong các hệ thống có áp suất, nhiệt độ phù hợp với vật liệu đầu nối.
  • Thiết bị tự động hóa giúp kết nối các đường ống nhỏ trong máy móc, dây chuyền sản xuất, hệ thống điều khiển tự động.
  • Hệ thống công nghiệp được sử dụng tại các vị trí cần chia đường ống thành nhiều nhánh, giúp đặt hệ thống gọn, thuận tiện bảo trì.

IV. Hướng dẫn lắp đặt, bảo hành đầu nối hữu T 3 đầu hạt bắp

Hướng dẫn lắp đặt đầu nối hữu T 3 đầu hạt bắp

  • Bước 1: Kiểm tra đầu nối, đường ống, các bộ phận hạt bắp, đai siết trước khi lắp đặt.
  • Bước 2: Cắt đâu ống thẳng, làm sạch, loại bỏ ba via để đảm bảo bề mặt tiếp xúc tốt.
  • Bước 3: Đưa ống vào đúng vị trí trong đầu nối, sau đó dùng đai siết cố định đường ống.
  • Bước 4: Siết đai vừa đủ lực để hạt bắp ôm chặt ống, tránh siết quá mạnh gây biến dạng, hư hỏng.
  • Bước 5: Lắp tương tự với hai đầu con lại, sau đó kiểm tra độ kín trước khi đưa hệ thống vào vận hành.

Hướng dẫn bảo hành, bảo quản đầu nối hữu T 3 đầu hạt bắp

  • Kiểm tra sản phẩm ngay sau khi nhận hàng, đảm bảo không nứt, móp mép, sai quy cách.
  • Bảo quản đầu nối tại nơi khô ráo, sạch sẽ, tránh ẩm ướt, hóa chất ăn mòn.
  • Trong quá trình sử dụng, kiểm tra định kỳ các vị trí kết nối, nếu phát hiện rò rỉ, hư hỏng cần thay thế.
  • Chính sách bảo hành thực hiện theo thời gina, điều kiện bảo hành cỉa nhà cung cấp, áp dụng đối với lỗi từ nhà sản xuất.

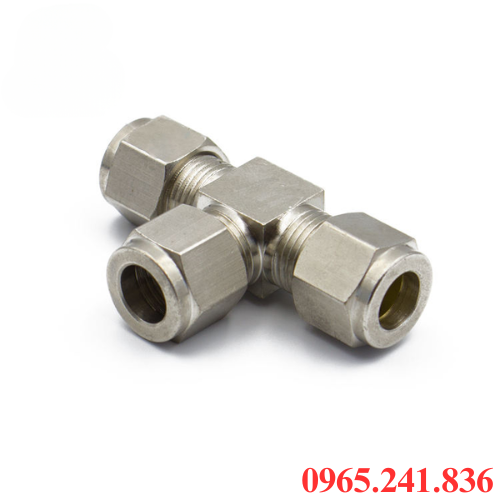

Hướng dẫn lắp đặt, bảo hành đầu nối hữu T 3 đầu hạt bắp

>> Tham khảo: Đầu nối thẳng giảm có 2 đầu nối hạt bắp

VI. Báo giá đầu nối hữu T 3 đầu hạt bắp uy tín, chính hãng

Giá đầu nối chữ T 3 đầu hạt bắp phụ thuộc vào kích thước, vật liệu, thương hiệu, số lượng, quý khách nên lựa chọn đơn vị cung cấp uy tín, đảm bảo đúng quy cách. Hiện nay, Thuận Phát đang là đơn vị cung cấp chất lượng, đảm bảo nguồn gốc đầy đủ, chính hãng 100%. Với nhiều năm kinh nghiệm trong ngành, cùng đội ngũ kỹ thuật chuyên nghiệp giúp lựa chọn đúng sản phẩm phù hợp.

Bảo hành lên đến 12 tháng, đầy đủ CO~CQ, giá cạnh tranh, công khai, minh bạch. Hướng dẫn lắp đặt, bảo hành, bảo dưỡng, thay mới sản phẩm đúng cách. Dịch vụ hậu mãi tận tâm, nhiệt tình, cung cấp phụ kiện chính hãng, hỗ trợ giao tận nơi nhanh chóng. Liên hệ ngay cho chúng tôi qua số điện thoại 0965.241.836 để được tư vấn, báo giá, hướng dẫn lựa chọn đúng sản phẩm phù hợp cho hệ thống.

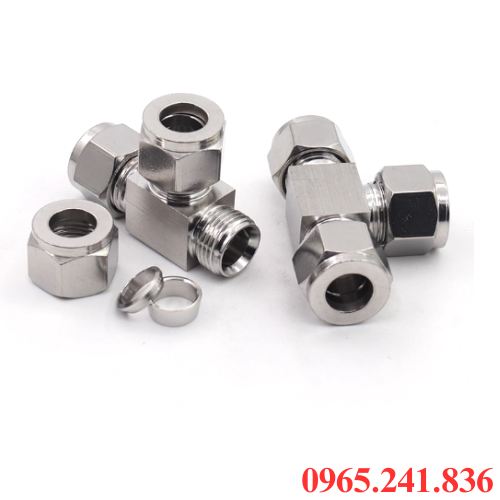

Báo giá đầu nối hữu T 3 đầu hạt bắp uy tín, chính hãng

Nguồn: vanhanoi.vn
