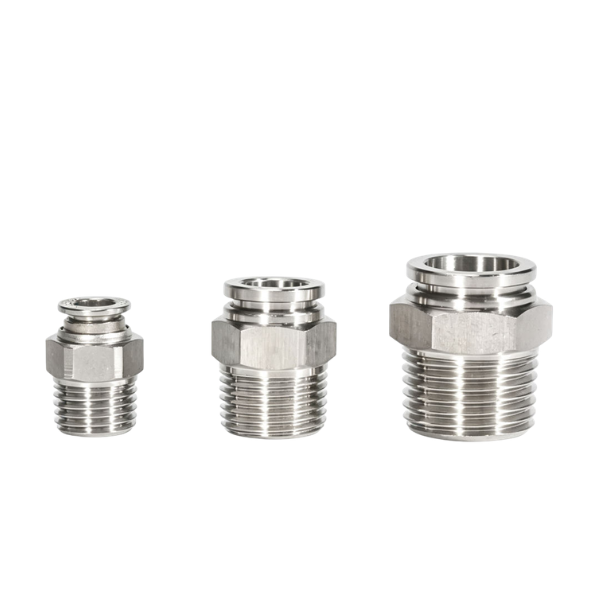

Đầu nối nhanh khí nén ren ngoài inox

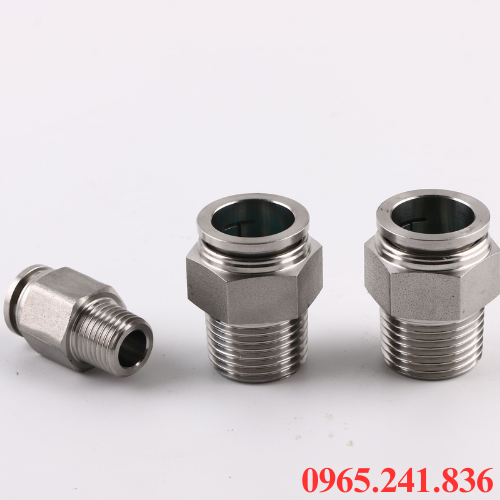

I. Tổng quan về đầu nối nhanh khí nén ren ngoài inox

Là phụ kiện dùng để kết nối nhanh đường ống, dây dẫn khí với thiết bị, bộ phận trong hệ thống khí nén. Đầu nối nhanh khí nén ren ngoài inox có một đầu ren ngoài để liên kết với van, xi lanh, bộ lọc, bộ điều áp, thiết bị khí nén, đầu còn lại sử dụng cơ cấu khớp nối nhanh giúp tháo lắp thuận tiện. Chất liệu inox có khả năng chống gỉ, chống ăn mòn, độ bền cơ học tốt. Phù hợp cho hệ thống khí nén công nghiệp, thực phẩm, dược phẩm, môi trường yêu cầu độ sạch cao.

Thông số kỹ thuật:

• Tên sản phẩm: Đầu nối nhanh khí nén ren ngoài inox
• Vật liệu: Inox 304/316
• Kết nối: 1 đầu ren ngoài, 1 đầu khớp nối nhanh
• Kích thước: 1/8", 1/4", 3/8", 1/2", 3/4", 1"
• Kiểu ren: BSP, NPT
• Áp suất: 0 – 1Mpa
• Nhiệt độ: -20 – 120 độ C
• Môi chất: Khí nén, không khí sạch
• Gioăng: NBR, EPDM, Viton
• Môi trường: Dược phẩm, hóa chất, thực phẩm,…
• Bảo hành: 12 tháng

>> Xem thêm: Phụ kiện công nghiệp

II. Đặc điểm, hạn chế đầu nối nhanh khí nén ren ngoài inox

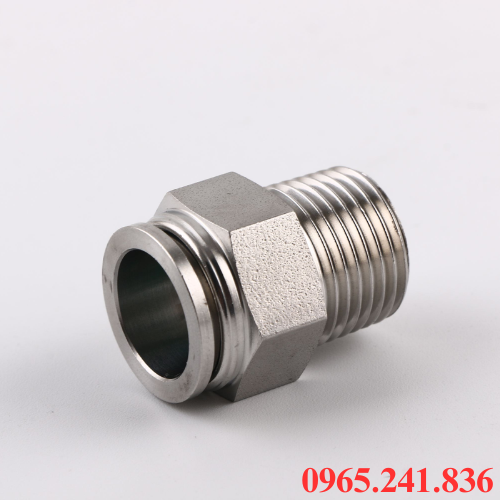

1. Đặc điểm đầu nối nhanh khí nén ren ngoài inox

Đầu nối nhanh khí nén ren ngoài inox nổi bật với chất liệu inox bền, khả năng chống ăn mòn tốt, thiết kế nhỏ gọn, phù hợp nhiều hệ thống khí nén.

• Thiết kế kết nối nhanh, giúp việc tháo lắp dây khí nhanh mà không cần sử dụng nhiều dụng cụ, thuận tiện khi vận hành, bảo trì hệ thống.
• Phần ren ngoài chắc chắn, đầu ren gia công chính xác, giúp kết nối ổn định với van, xi lanh, bộ lọc khí, thiết bị khí nén.
• Vật liệu inox bền bỉ, thường sử dụng inox 304/316 có khả năng chống gỉ, chống ăn mòn tốt, phù hợp môi trường ẩm, hóa chất.
• Độ kín cao nhờ kết hợp giữa phần ren, đường kính ống khác nhau, đáp ứng nhu cầu lắp đặt cho nhiều loại khí nén.
• Khả năng chịu áp lực tốt với kết cấu nhỏ gọn, chắc chắn, đáp ứng yêu cầu làm việc của nhiều hệ thống khí nén công nghiệp.
• Thiết kế nhỏ gọn, không chiếm nhiều diện tích lắp đặt, phù hợp với các cụm thiết bị có không gian hạn chế.

2. Hạn chế đầu nối nhanh khí nén ren ngoài inox

• Chi phí cao, so với dòng nhựa, kim loain thường, dòng inox thường có giâ cao hơn.
• Yêu cầu đúng kích thước ren, lựa chọn sai kích thước, tiêu chuẩn gây khó khăn khi lắp đặt.
• Bị ảnh hưởng bởi va đập, phần cơ cấu khớp nối có chi tiết chuyển động nên cần tránh tác động lực quá lớn.

III. Cấu tạo, ứng dụng đầu nối nhanh khí nén ren ngoài inox

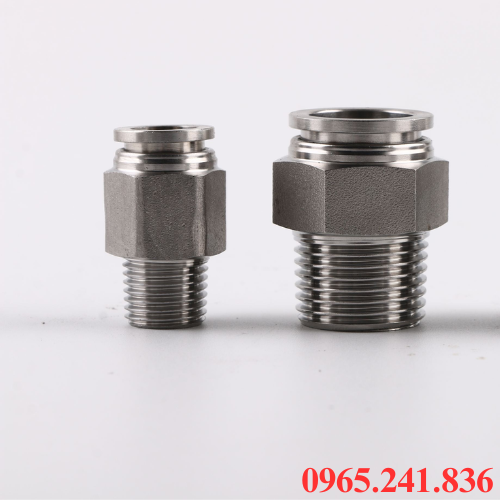

Cấu tạo đầu nối nhanh khí nén ren ngoài inox

• Thân đầu nối được chế tạo từ inox 304/316, là bộ phận chính chịu lực, liên kết các bộ phận bên trong.
• Đầu ren ngoài dùng để kết nối van, xi lanh, bộ lọc khí, thiết bị khí nén có ren trong, được gia công chính xác tăng độ kín, chắc chắn.
• Đầu khớp nối nhanh giúp kết nối, tháo dây khí nhanh chóng, giúp tiết kiệm thời gian trong quá trình lắp đặt, bảo trì.
• Cơ cấu khóa có nhiệm vụ giữ chặt phần đầu nối sau khi kết nối, hạn chế tình trạng dây khí bị tuột khi hệ thống hoạt động.
• Gioăng làm kín thường được làm từ NBR, EPDM, Viton, vật liệu tương thích giúp tăng khả năng làm kín, hạn chế rò rỉ khí.

Ứng dụng đầu nối nhanh khí nén ren ngoài inox

• Ứng dụng hệ thống khí nén công nghiệp giúp kết nối dâu dẫn khí với van điện từ, van khí nén, bộ lọc điều áp, thiết bị điều khiển khí.
• Ứng dụng máy móc tự động hóa sử dụng trong máy đóng gói, máy gia công, dây chuyền sản xuất tự động để dẫn khí đến xi lanh, cơ cấu chấp hành.
• Ứng dụng hệ thống điều khiển bằng khí để kết nối các đường ống, thiết bị trong hệ thống điều khiển, giúp quá trình tháo lắp, bảo trì thuận tiện.
• Ứng dụng ngành thực phẩm, đồ uống vì inox có khả năng chống ăn mòn, phù hợp với các hệ thống yêu cầu độ sạch, hạn chế ảnh hưởng từ môi trường.
• Ứng dụng ngành dược phẩm, hóa chất sử dụng tại vị trí cần vật liệu có độ bền cao, chống gỉ, chịu được môi trường làm việc khắc nghiệt.
• Ứng dụng thiết bị, dụng cụ khí nén dùng để kết nối nhanh dây khí với súng bắn đinh, súng phun, dụng cụ vệ sinh, thiết bị sử dụng khí nén khác.

IV. Cách lựa chọn, tiêu chuẩn đầu nối nhanh khí nén ren ngoài inox

Cách lựa chọn đầu nối nhanh khí nén ren ngoài inox

• Xác định kích thước ren, chọn đúng quy cách ren ngoài như 1/8", 1/4", 3/8", 1/2", kiểm tra tiêu chuẩn ren BSP, NPT trước khi lắp đặt.
• Phù hợp đường kính ống, đầu nối tương thích với kích thước ngoài của ống khí PU, PA, loại ống đang sử dụng để đảm bảo giữ chắc chắn.
• Lựa chọn vật liệu, inox 304 phù hợp hệ thống khí nén thường, inox 316 ưu tiên môi trường có độ ẩm, hóa chất, khả năng chống ăn mòn.
• Kiểm tra áp suất làm việc, lựa chọn dòng có mức áp suất cao hơn, phù hợp áp suất thực tế của hệ thống, tránh sử dụng vượt giới hạn.
• Xem xét nhiệt độ làm việc, kiểm tra khả năng chịu nhiệt của đầu nối, gioăng làm kín, đặc biệt khi hệ thống hoạt động ở nhiệt độ cao.
• Kiểm tra chất lượng gia công, nên ưu tiên đầu nối có bề mặt hoàn thiện tốt, ren đều, không nứt, biến dạng, cơ cấu khóa hoạt động ổn định.

Tiêu chuẩn lựa chọn đầu nối nhanh khí nén ren ngoài inox

• Tiêu chuẩn ren, ưu tiên sử dụng BSPP, BSPT, NPT, không nên lắp lẫn các loại ren khác tiêu chuẩn nếu không có bộ chuyển đổi.
• Tiêu chuẩn kết nối ống, kích thước đầu nối tương thích với đường kính ngoài của ống khí, một dòng đầu khí nén được thiết kế theo ISO 14743.
• Tiêu chuẩn vật liệu, với môi trường thường có thể sử dụng inox 304, môi trường ẩm, hóa chất, nước muối, môi trường chống ăn mòn nên dùng 316.
• Tiêu chuẩn áp suất cần lựa chọn đầu nối có áp suất làm việc phù hợp, cao hơn áp suất thực tế của hệ thống.
• Tiêu chuẩn nhiệt độ, kiểm tra giới hạn nhiệt độ của thân đầu nối, gioăng, với hrj thống nhiệt độ cao, lựa chọn gioăng FKM, Viton, vật liệu tương thích.
• Tiêu chuẩn vệ sinh, hệ thống thực phẩm, dược phẩm, môi trường cần vệ sinh thường xuyên nên chọn dòng inox có chứng nhận phù hợp.

V. Lỗi thường gặp đầu nối nhanh khí nén ren ngoài inox

Trong quá trình sử dụng, đầu nối nhanh khí nén ren ngoài inox có thể phát sinh lỗi do lắp đặt không đúng, sử dụng quá áp suất, hao mòn chi tiết.

• Rò rỉ khí tại vị trí ren xảy ra khi ren không tương thích, quấn vật liệu làm kín không đúng cách, ren bị hư hỏng.
• Rò rỉ tại vị trí kết nối ống, có thể do ống chưa được cắm hết vào đầu nối, đường kính ống không phù hợp, cơ cấu giữ ống bị mài mòn.
• Gioăng làm kín bị hỏng, gioăng có thể bị chai cứng, nút, biến dạng sau thời gian dài sử dụng, làm giảm độ kín đầu nối.
• Khớp nối khó kết nối, tháo ra với cơ cấu khóa có thể bị bụi bẩn, kẹt, biến dạng làm thao tác tháo lắp không còn linh hoạt.
• Ren bị trờn, biến dạng do siết quá lực, lắp sai ren, tháo lắp nhiều lần có thể làm ảnh hưởng đến phần ren ngoài.
• Đầu nối bị ăn mòn, inox có khả năng chống gỉ tốt, việc sử dụng trong môi trường hóa chất, điều kiện không phù hợp gây ăn mòn bề mặt.

>> Tham khảo: Đầu nối hạt bắp

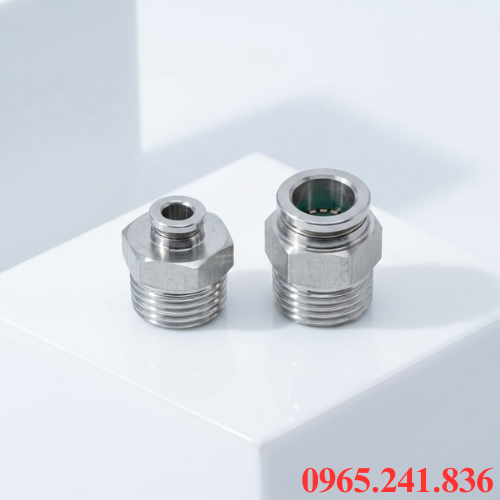

VI. Mua đầu nối nhanh khí nén ren ngoài inox giá tốt ở đâu?

Khi mua đầu nối nhanh khí nén ren ngoài inox, quý khách nên lựa chọn đơn vị cung cấp chuyên về phụ kiện khí nén, đầy đủ thông tin về vật liệu, kích thước, áp suất. Hiện nay, một trong những địa chỉ uy tín, được nhiều hệ thống tin tưởng lựa chọn sử dụng như Thuận Phát Valve. Tất cả sản phẩm đều có chính sách bảo hành lên đến 12 tháng, đảm bảo nguồn gốc rõ ràng, chính hãng 100%.

Với phương châm, chất lượng luôn là sự ưu tiên hàng đầu, nên chúng tôi tin rằng Thuận Phát chính là sự lựa chọn hàng đầu khi quý khách mua và sử dụng sản phẩm. Đầy đủ CO~CQ, hỗ trợ giao hàng tận nơi, nhanh chóng, cung cấp phụ kiện chính hãng, hướng dẫn lắp đặt, vận hành chi tiết. Thông tin cụ thể vui lòng gọi ngay số 0965.241.836 để được tư vấn, hướng dẫn sử dụng sản phẩm đúng cách.
