Đầu nối hạt bắp

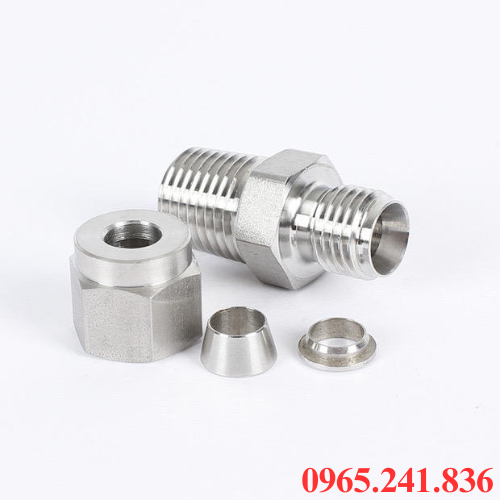

I. Khái niệm đầu nối hạt bắp

Đầu nối hạt bắp dùng để kết nối ống với thiết bị, đường ống, sử dụng trong hệ thống khí nén, thủy lực, khí gas, đường ống dẫn chất lỏng. Cấu tạo gồm thân nối, đai ốc, vòng hạt bắp, khi siết chặt tạo lực ép lên thành ống giúp cố định đường ống, tăng khả năng làm kín, hạn chế rò rỉ. Thiết kế nhỏ gọn, thao tác lắp đặt đơn giản, nhiều kích thước, chất liệu khác nhau phù hợp với từng loại ống, điều kiện làm việc.

Thông số kỹ thuật:

• Tên sản phẩm: Đầu nối hạt bắp
• Kích thước: DN6, DN8, DN10, DN12, DN14, DN16
• Đường kính ống: 6 – 16mm
• Chất liệu: Inox 304/316, đồng, thép
• Kiểu ren: Ren trong – ngoài
• Áp suất: 10 – 16bar
• Môi trường: Nước, khí nén, dầu, gas
• Bảo hành: 12 tháng

>> Xem thêm: Phụ kiện công nghiệp

II. Cấu tạo, ưu điểm đầu nối hạt bắp

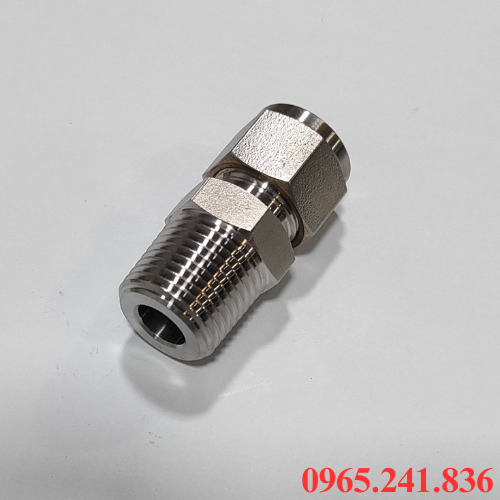

1. Cấu tạo cơ bản đầu nối hạt bắp

Đầu nối hạt bắp có cấu tạo đơn giản, gồm các bộ phận chính như thân, đai ốc, vòng lặp được kết hợp với nhau để cố định ống, tạo độ kín cho mối nối.

• Thân đầu nối, bộ phận chính với chất liệu inox, đồng, théo, thân có đầu kết nối với đường ống, thiết bị, phần giữ hạt bắp.
• Hạt bắp dạng vòng côn, được đặt quang đầu ống, khi siết hạt bắp ép chặt vào thành ống, giúp cố định ống, hạn chế xê dịch.
• Đai ốc siết dùng để tạo lực ép lên hạt bắp, khi đai ốc được siết đúng lực, hạt bắp biến dạng, ép chặt theo thiết kế, tạo mối nối chắc chắn.
• Phần ren kết nối có thể là ren trong – ren ngoài tùy từng loại đầu nối, được dùng để liên kết với van, thiết bị, phụ kiện đường ống.
• Bề mặt làm kín tiếp xúc trực tiếp với ống, chi tiết kết nối giúp hạn chế tình trạng rò rỉ môi chất trong quá trình vận hành.

2. Ưu điểm nổi bật đầu nối hạt bắp

Phụ kiện chuyên dùng để kết nối, cố định các loại ống trong hệ thống, đầu nối hạt bắp giúp tạo mối nối chắc chắn, hạn chế rò rỉ, thuận tiện lắp đặt, bảo trì.

• Kết nối chắc chắn, cơ chế siết hạt bắp giúp giữ chặt đường ống, hạn chế tình trạng tuột, xê dịch trong quá trình vận hành.
• Độ kín caom hạt bắp được ép chặt quang thành ống khi siết đai ốc giúp giảm nguy cơ rò rỉ môi chất.
• Lắp đặt nha chóng nhờ thiết kế đơn giản, thao tác lắp đặt, tháo rời thuận tieenuj không cần thực hiện các phương pháp hàn ống phức tạp.
• Kích thước nhỏ gọn, phù hợp với những vị trí lắp đặt có không gian hạn chế, đặc biệt hệ thống thiết bị, đường ống nhỏ.
• Đa dạng kích thước, có nhiều kích thước phù hợp với đường kính ống khác nhau, thuận tiện lựa chọn theo từng hệ thống.
• Độ bền tốt, các dòng đầu nối bằng inox, đồng có khả năng chống ăn mòn, chịu được điều kiện làm việc khắc nghiệt.
• Ứng dụng linh hoạt có thể sử dụng trong hệ thống khí nén, thủy lực, nước, dầu, gas, đường ống công nghiệp.

III. Ứng dụng, vai trò đầu nối hạt bắp trong hệ thống

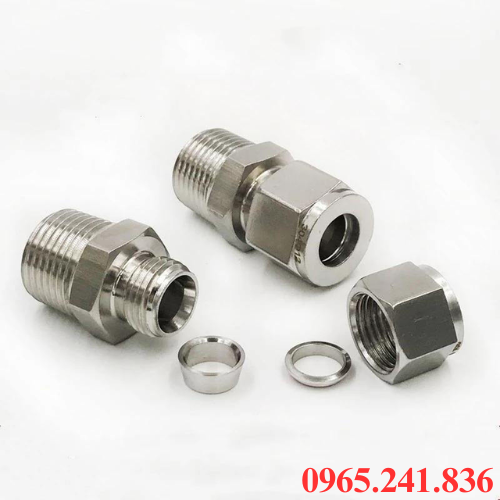

Ứng dụng thực tế của đầu nối hạt bắp

• Hệ thống khí nén giúp kết nối các loại ống dẫn khí van, xi lanh, bộ lọc, bộ điều áp, thiết bị khí nén khác.
• Hệ thống thủy lực sử dụng để nối ống dẫn dầu, chất lỏng thủy lực với các thiết bị, cụm máy giúp duy trì độ kín trong quá trình làm việc.
• Đường ống dẫn nước được dùng trong các hệ thống cấp nước, thiết bị xử lý nước, đường ống có kích thước nhỏ.
• Hệ thống dẫn gas, nhiên liệu được sử dụng để kết nối các đoạn ống dẫn gas, dầu, nhiên liệu khi lựa chọn đúng chất liệu, thông số.
• Thiết bị máy móc công nghiệp để kết nối các đường ống phụ trợ bên trong máy, tủ điều khiển, hệ thống vận hành tự động.
• Hệ thống đo lường, điêu khiển dùng để kết nối các đường ống phụ trợ bên trong máy, tủ điều khiển, hệ thống vận hành tự động.
• Hệ thống phòng thí nghiệm phù hợp với các đường ống nhỏ cần thao tác tháo lắp, kiểm tra thay thế thường xuyên.

Vai trò đầu nối hạt bắp trong hệ thống

• Kết nối đường ống với thiết bị giúp liên kết ống với van, đồng hồ, cảm biến, bộ lọc, các thiết bị khác trong hệ thống.
• Cố định đường ống nhờ cơ chế siết hạt bắp giúp giữ chặt ống, hạn chế rung lắc, tuột ống, xê dịch khi hệ thống hoạt động.
• Tạo độ kín cho mối nối, hạt bắp ép sát vào thành ống khi siết giúp hạn chế rò rỉ khí, chất lỏng ra bên ngoài.
• Hỗ trợ vận hành ổn định, mối nối chắc chắn giúp duy trì dòng chảy, áp suất ổn định trong phạm vi thông số thiết kế.
• Thuận tiện bảo trì, có thể tháo đai ốc, hạt bắp để kiểm tra, vệ sinh, thay thế đường ống khi cần.
• Giảm thời gian lắp đặt, không cần hàn trực tiếp đường ống, giúp quá trình thi công đơn giản, nhanh chóng.

IV. Lưu ý, cách lựa chọn đầu nối hạt bắp

Lưu ý khi sử dụng đầu nối hạt bắp

• Chọn đúng kích thước, đầu nối tương thích với đường kính ngoài, không sử dụng ống quá lớn hay quá nhỏ làm giảm độ kín mối nối.
• Kiểm tra vật liệu, lựa chọn inox, đồng, thép phù hợp với môi trường sử dụng, loại môi chất đi qua đường ống.
• Siết đai ốc vừa đủ, không siết quá mạnh có thể làm biến dạng ống, hạt bắp, ren, nếu siết quá lỏng gây rò rỉ.
• Kiểm tra độ kín, sau khi lắp đặt cần kiểm tra mối nối băng cách tăng áp từ từ, quan sát tình trạng rò rỉ trước khi đưa hệ thống vào vận hành.
• Lắp đúng kỹ thuật để đảm bảo ống được đưa vào đúng vị trí, hạt bắp cần nằm đúng chiều trước khi siết.
• Kiểm tra định kỳ, với hệ thống làm việc liên tục, có rung động nên kiểm tra mối nối định kỳ để phát hiện sớm tình trạng lỏng, ăn mòn, rò rỉ.
• Không sử dụng khi hư hỏng, nếu hạt bắp, đai ốc, phần ren bị nứt, mòn, biến dạng thì nên thay mới để đảm bảo an toàn.

Cách lựa chọn đầu nối hạt bắp phù hợp

• Lựa chọn đường kính ống, xác định chính xác đường kính ngoài của ống trước khi mua, đầu nối có kích thước tương ứng tránh quá nhỏ, lớn.
• Lựa chọn vật liệu, inox phù hợp nước, khí, công nghiệp, hóa chấ, đồng sử dụng cho hệ thống khí nén, nước, ứng dụng thông thường.
• Lựa chọn kiểu ren, kiểm tra ren của thiết bị cần kết nối như ren trong, ren ngoài, kích thước ren để đảm bảo lắp ghép chính xác.
• Lựa chọn áp suất làm việ, xác định áp suất tối đa của hệ thống, chọn đầu nối có mức chịu áp phù hợp, không sử dụng dòng có áp suất thấp hơn áp suất vận hành.
• Lựa chọn nhiệt độ, xem nhiệt độ của môi chất, môi trường xung quạn, với hệ thống nhiệt độ cao nên chọn vật liệu, gioăng có khả năng chịu nhiệt.
• Lựa chọn môi chất, với nước, khí nén, dầu, gas, hóa chất có yêu cầu khác nhau về vật liệu, kiểm tra khả năng tương thích của đầu nối với môi chất khi sử dụng.

>> Tham khảo: Dây inox chịu nhiệt

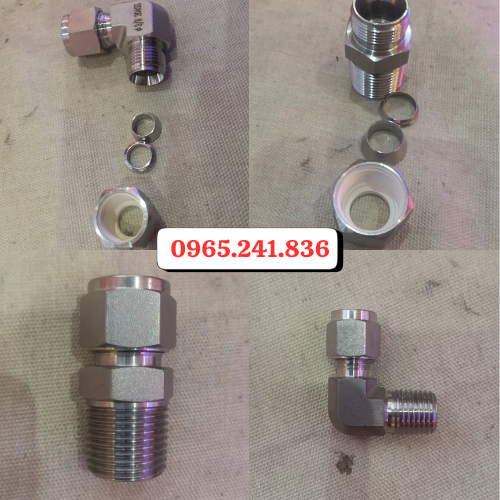

V. Báo giá, bảng giá đầu nối hạt bắp

Giá của đầu nối hạt bắp phụ thuộc vào kích thước, vật liệu, kiểu ren, đường kính ống, thương hiệu. Thị trường hiện nay, Thuận Phát đang là đơn vị phân phối và cung cấp dòng phụ kiện với nhiều mức giá đa dạng khác nhau, đảm bảo nguồn gốc xuất xứ. Với nhiều năm kinh nghiệm trong ngành, chúng tôi tự tin khẳng định rằng luôn mang đến cho khách hàng những sản phẩm chất lượng nhất.

Ngoài ra, với đội ngũ kỹ thuật chuyên nghiệp giúp hướng dẫn cách bảo hành, bảo dưỡng, vận hành, thay mới sản phẩm. Chế độ bảo hành lên đến 12 tháng, đầy đủ CO~CQ, cung cấp đa dạng sản phẩm, dịch vụ hậu mãi tận tâm, nhiệt tình. Hỗ trợ giao tận nơi, nhanh chóng, cung cấp phụ kiện đi kèm chính hãng. Để biết thêm thông tin chi tiết quý khách vui lòng liên hệ 0965.241.836, bộ phạn tổng đài tiếp nhận thông tin, báo giá chi tiết sản phẩm trong thời gian sớm nhất.

Bảng giá tham khảo đầu nối hạt bắp:

Lưu ý: Bảng giá trên chỉ tham khảo, không phải giá cố định, giá thực tế phụ thuộc vào kiểu đầu nối, kích thước, chất liệu, số lượng, thương hiệu.
