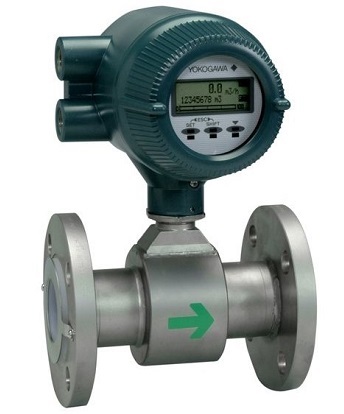

Đồng hồ nước điện tử

I. Định nghĩa - Đồng hồ nước điện tử là gì?

Đồng hồ nước điện tử là dòng đồng hồ dùng để đo chất lỏng và hoạt động theo dạng điện từ, nó thông báo kết quả đo lưu lượng lên mặt số đồng hồ hiển thị qua màn hình điện tử LCD hoặc gửi tín hiệu về phòng điều hành. Đây là thiết bị đo lưu lượng bằng cảm biến được ưu chuộng sử dụng tại các tòa nhà cao tầng, nhà máy xử lý nước thải, nhà máy cung cấp nước sạch, nhà máy sản xuất, chế biến, khai thác, đường dẫn năng lượng...vvv.

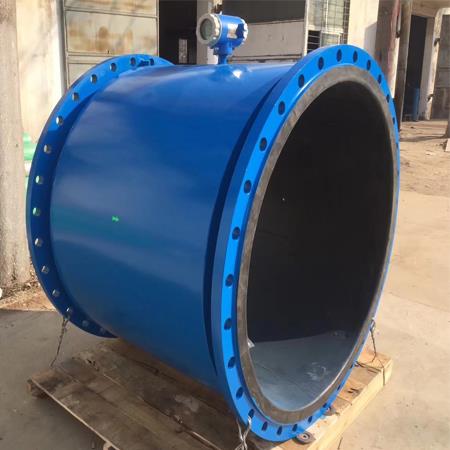

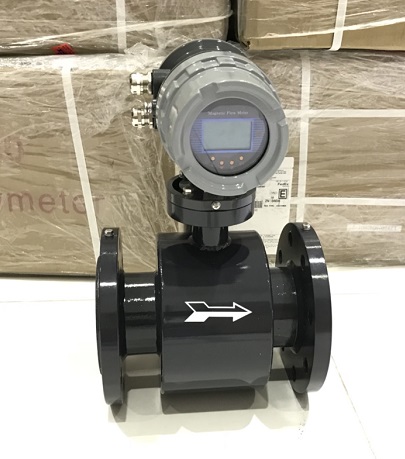

Đồng hồ đo lưu lượng nước thải điện tử

II. Thông số kỹ thuật đồng hồ nước điên tử

* Thông số chi tiết:

Hãy liên hệ trực tiếp với chúng tôi để được tư vấn và báo giá !

III. Nguyên lý hoạt động và cấu tạo của đồng hồ nước điện tử

1. Cấu tạo đồng hồ nước dạng điện tử:

Đồng hồ đo lưu lượng chất lỏng điện từ gồm 2 bộ phận chính: Thân đồng hồ + Mặt đồng hồ

1.1. Thân đồng hồ điện tử:

• Thân được làm từ gang hoặc inox, đệm làm kín bên trong được làm từ teflon (PTFE), lớp sơn phủ bến ngoài bằng Epoxy. Hai đầu thiết kế để nối mặt bích, ren hoặc rắc co. Các phụ kiện cảm biến nằm bên trong thân.
• Với thiết kế rỗng hoàn toàn đồng hồ đo nước điện tử cho phép dòng chảy lưu chất lỏng đi qua không có vật cản ( thích hợp cho nước thải, lưu chất có tạp chất hạt rắn nhỏ)

1.2. Mặt đồng hồ điện tử:

• Mặt đồng hồ có màn hình điện tử LCD 2 dòng 16 ký tự.
• Bộ đếm bước sóng của đồng hồ nước điện tử gồm được làm từ các linh kiện inox, đồng, nhựa và các bẳng mạch dây dẫn điện từ.

2. Nguyên lý làm việc của đồng hồ đo nước điện từ

Khi dòng chảy lưu chất đi qua thân đồng hồ, bộ đếm bước sóng có nhiệm vụ phát và tiếp nhận bước sóng đồng thời là kiểu đo của loại đồng hồ nước khi các bước sóng được phát đi và nhận lại phản hồi sẽ được thu nhận và phân tích theo các cơ chế tính toán chính xác để cho ra được dữ liệu lưu lượng qua đường ống từ đó xuất dữ liệu lên màn hình hiển thị điện tử bên trên. Màn hình điện từ sẽ đo tổng lưu lượng nước đã chảy qua đường ống từ lúc hoạt động, lưu lượng nước chảy qua tức thời của đường ống, chiều của dòng chảy và một số chi tiết khác mà tùy vào mục đích sử dụng người ta thiết kế để hiện thị lên.

Tìm hiểu thêm về hoạt động và nguyên lý của các loại đồng hồ đo nước tại: Đồng hồ đo lưu lượng nước.

IV. Hướng dẫn lắp đặt đồng hồ đo nước điện tử

• Kết quả của đồng hồ có chính xác hay không nó liên quan tới dòng chảy lưu lượng nước phải ổn định, nước phải luôn nhập (đầy nước trong thân đồng hồ). Để đảm bảo đo có độ chính xác thì đường ống ra của đồng hồ cần phải cao hơn 2 lần đường kính của đồng hồ.
• Không sử dụng đồng hồ trong môi trường có sắt từ và chất lỏng có dộ dẫn điện dưới 5μs/cm. Lưu chất có hạt rắn thì phạm vi tốc độ chảy phù hợp là 1-3m/s. Lưu chất dòng chảy bé hơn 1-m/s cần thu hẹp đồng hồ tự động đo lưu lượng nước thải để cho giá trị đo chính xác nhất.
• Từ đồng hồ đến nguồn nước, đầu máy bơm thì khoẳng cách tối thiểu là 1 m - 2 m và tùy vào áp lực lớn nhỏ chúng ta để xa hoặc gần để đảm bảo rằng đồng hồ không bị rung lắc, nước không ổn định, không đạt được độ chính xác cao.
• Khi lắp đặt chúng lắp đồng hồ đúng hướng mũi tên, kết nối mặt bích với đường ống cần đúng tiêu chuẩn mặt bích, gioăng làm kín và bu lông cần đúng kích thước.
• Với nhưng thông tin cơ bản trên chúng tôi chia sẽ để khách có thể tự lắp đặt hệ thông theo yêu cầu và đảm bảo được độ chính xác cho thiết bị đo.

Cách lắp đặt đồng hồ đo nước điện tử

V. Các loại đồng hồ đo nước điện tử mà chúng tôi cung cấp

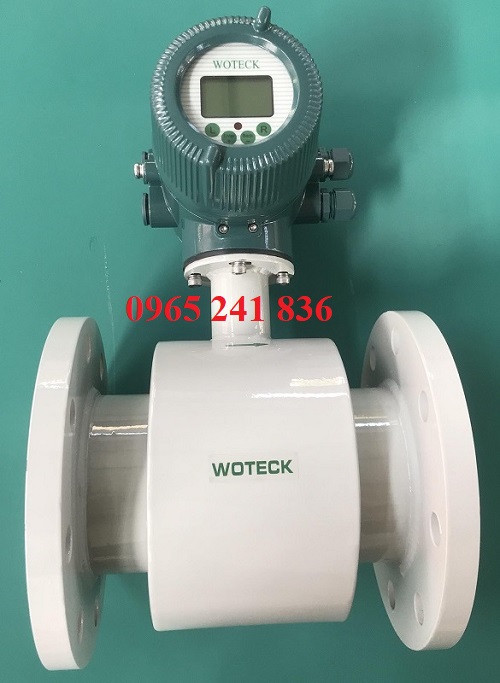

5.1. Đồng hồ đo nước điện tử màn hình liền

   Đồng hồ đo nước điện tử màn hình liền là loại đồng hồ có đầu điều khiển hiển thị điện tử nằm trên đồng hồ nước điện tử. Loại đồng hồ đo nước điện tử màn hình liền được sử dụng phổ biến trong nhiều hệ thống thiết đường ống với khả năng đo nước tự động và hiểu thị trên màn hình. Đồng hồ đo nước điện tử màn hình liền sử dụng điện áp 24V, 220V phần thân van được làm từ nhiều chất liệu inox, thép, nhôm và lắp đặt chủ yếu với các hệ thống theo kiểu lắp mặt bích.

THÔNG SỐ KỸ THUẬT

• Kích cỡ đồng hồ điện tử: DN15 – DN1000
• Chất liệu cấu tạo: inox 304, inox 316, thép, nhôm đúc,...
• Điện áp hoạt động: DC24V, AC220V
• Hoạt động in(tín hiệu): 4 – 20mA
• Hoạt động out(tín hiệu): 4 – 20mA
• Kiểu lắp đặt: bích, hàn, ren
• Gioăng làm kín: lót cứng, cao su
• Đầu điều khiển: lắp đặt liền với thân đồng hồ nước
• Nhiệt độ làm việc: - 10 độ C đến 180 độ C
• Áp lực làm việc: PN10, PN16
• Môi trường làm việc: nước, nước thải, khí hơi, dung dịch, hóa chất, lưu chất lỏng,...
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu,...
• Bảo hành: 12 tháng

5.2. Đồng hồ đo nước điện tử màn hình rời

   Đồng hồ đo nước điện tử màn hình rời là loại đồng hồ đo nước được điều khiển bằng loại màn hình điện tử rời được kết nối với phần thân bằng dây dẫn có thể kết nối theo nhiều chiều dài khác nhau. Đồng hồ đo nước điện tử màn hình liền làm từ nhiều chất liệu và được điều khiển bằng màn hình sử dụng nguồn điện 24V, 220V.

THÔNG SỐ KỸ THUẬT

• Kích thước: DN15 – DN1000
• Chất liệu cấu tạo: thép, nhôm đúc, inox 304, 316,...
• Điện áp: 24V, 220V
• Hoạt động in - out(tín hiệu): 4 – 20mA
• Lắp đặt: bích, hàn
• Đầu điều khiển: màn hình rời
• Nhiệt độ làm việc: - 10 độ C - 180 độ C
• Áp lực làm việc: 10bar, 16bar
• Môi trường làm việc: nước, khí hơi, dung dịch,...
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu,...
• Bảo hành: 12 tháng

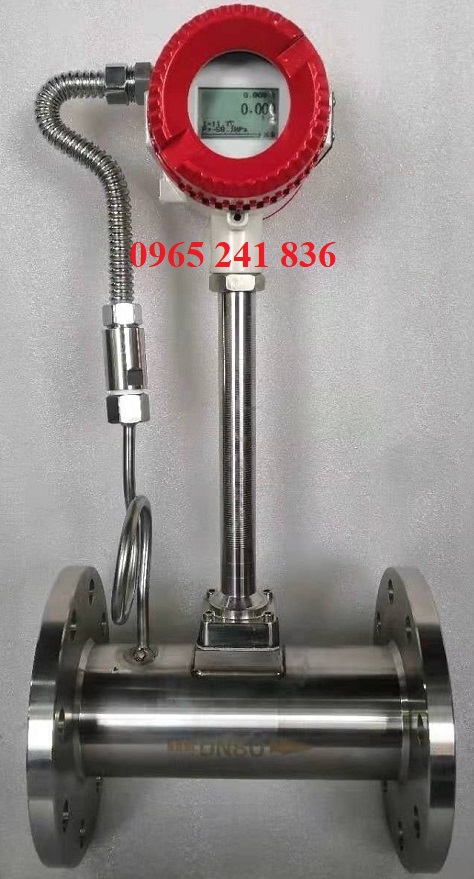

5.3. Đồng hơi điện tử có bù nhiệt

THÔNG SỐ KỸ THUẬT

• Kích thước: DN15 – DN1000
• Chất liệu cấu tạo: inox 304,...
• Điện áp sử dụng: 24V, 220V
• In - out(tín hiệu): 4 – 20mA
• Kiểu lắp: bích
• Đầu điều khiển: màn hình liền, màn hình rời
• Nhiệt độ làm việc: - 10 độ C đến 250 độ C
• Áp lực làm việc: 16bar
• Môi trường làm việc: hơi nóng, khí,...
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản, Châu âu,...
• Bảo hành: 12 tháng

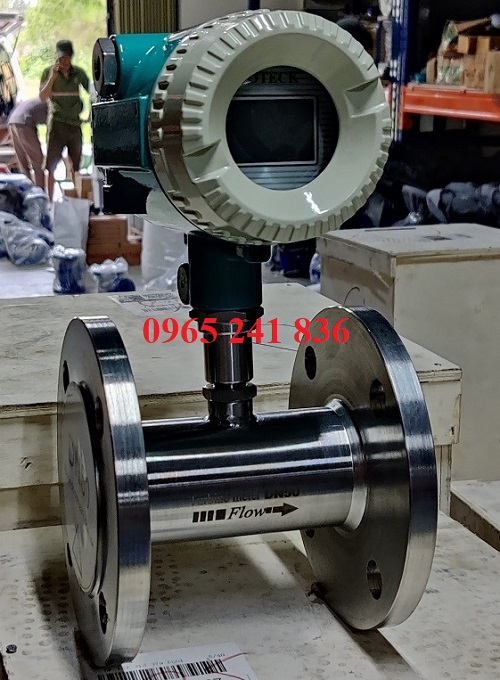

5.4. Đồng hồ tua bin điện tử inox 304

THÔNG SỐ KỸ THUẬT

• Kích thước: DN15 – DN1000
• Chất liệu: inox 304, 316,...
• Điện áp: 24V, 220V
• Tín hiệu in - out: 4 – 20mA
• Lắp đặt: bích
• Đầu điều khiển: màn hình rời, màn hình liền
• Nhiệt độ làm việc: - 10 độ C đến 150 độ C
• Áp lực làm việc: PN16
• Môi trường làm việc: nước tinh khiết, RO, nước, dung dịch,...
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản, Châu âu,...
• Bảo hành: 12 tháng

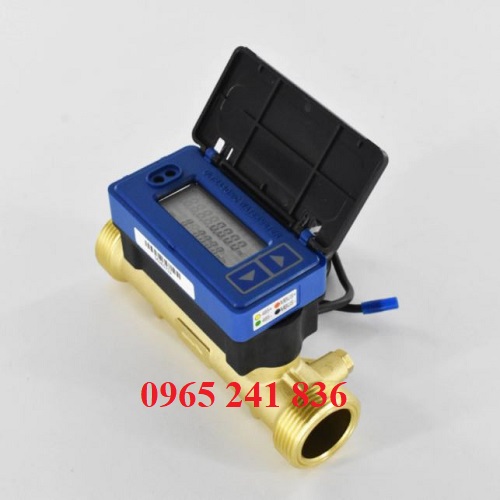

5.5. Đồng hồ đo nước điện tử siêu âm

THÔNG SỐ KỸ THUẬT

• Kích thước: DN15 đến DN40
• Vật liệu cấu tạo: đồng
• Kết nối: ren, hàn
• Dạng hoạt động: đo sóng siêu âm
• Tiêu chuẩn: IP68
• Nguồn hoạt động: 3.6V, 6V, 24V, 220V
• Nhiệt độ làm việc: 0 độ C, 60 độ C, 90 độC,...
• Áp lực làm việc: PN10, PN16
• Môi trường làm việc: nước sạch, lưu chất lỏng,...
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu,...
• Bảo hành: 12 tháng

5.6. Đồng hồ đo nước điện tử theo xuất xứ

• Đồng hồ đo nước điện tử Đài Loan
• Đồng hồ đo nước điện tử Trung Quốc
• Đồng hồ đo nước điện tử Hàn Quốc
• Đồng hồ đo nước điện tử Nhật Bản
• Đồng hồ đo nước điện tử Malaysia
• Đồng hồ đo nước điện tử Đức
• Đồng hồ đo nước điện tử Anh
• Đồng hồ đo nước điện tử Italia
• Đồng hồ đo nước điện tử Châu âu

VI. Ưu điểm của đồng hồ nước điện tử

• Đồng hồ đo lưu lượng nước điện tử dạng mặt bích có kích thước tử 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 800A, 1000A
• Sử dụng cho nhiều môi trường như: nước thải, hóa chất, nước lạnh, nước nóng, chất lỏng có hạt
• Có thể đưa tín hiệu từ xa kết quả đo lưu lượng từ đồng hồ đến tủ điện hoặc phòng điều hành, phòng kỹ thuật.
• Độ chính xác rất cao, sai số nhỏ
• Tiêu chuẩn IP67, IP68
• Mặt đồng hồ dạng điện tử hiển thị cho phép người sử dụng nhìn qua bằng mắt thường thường và đèn led có thể nhìn thấy ở nơi không có ánh sáng hoặc ban đêm.
• Trọng lượng nhẹ cho phép lắp đặt dễ dạng lên các hệ thống.
• Bão dưỡng, tháo lắp, kiểm tra, thay thế đơn giản.

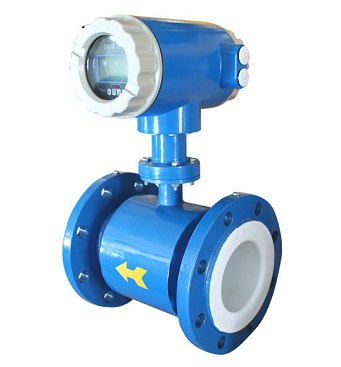

Đồng hồ nước thải dạng điện từ

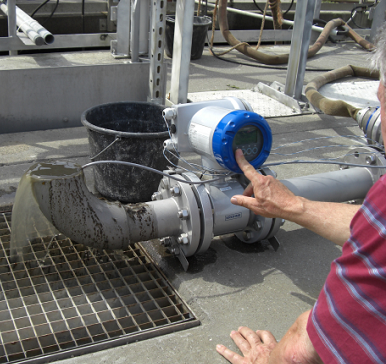

VII. Ứng dụng của đồng hồ đo lưu lượng nước điện tử

Lựa chọn đúng loại đồng hồ nó quyết định đến kết quả đo chính xác hay không của hệ thống. Đồng hồ đo nước điện tử là thiết bị quan trọng, không thể thiếu dùng cho đo đạc, thống kế lưu lượng, xác định lượng nước cấp thông qua hệ thông cảm biến điện từ. Nó được ứng dụng rộng rãi cho các nhà máy sản xuất, xử lý, trần dẫn, khai thác, chế tạo:

Hệ thống nước thải sinh hoạt, công nghiệp, nhà máy

Hệ thống áp lực cao, hóa chất ăn mòn, tạp chất bẩn

Hệ thống giấy, chế biển thực phẩm

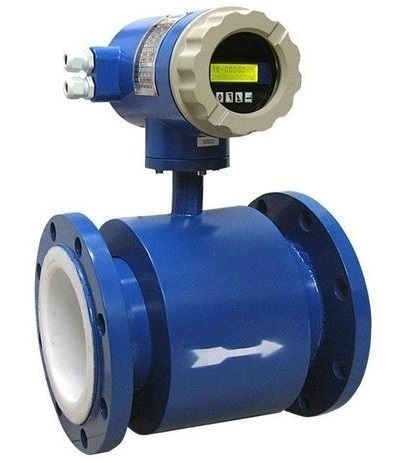

Đồng hồ đo lưu lượng nước dạng điện tử

VIII. Báo giá đồng hồ nước điện tử

Công ty chúng tôi chuyên nhập khẩu và cung cấp loại đồng hồ nước điện tử của Hàn Quốc, Đài Loan, Đức, Mỹ, Ý, Trung Quốc, Malaysia, Thái Lan... Sản phẩm cam kết chính hãng, chất lượng cao, đầy đủ chứng chỉ COCQ. Bảo hành 12 tháng, đổi trả 1 đổi 1. Giao hàng toàn quốc

Ngoài ra chúng còn phân phối các loại đồng hồ nước dạng cơ khác như: Đồng hồ đo nước lanh, đồng hồ đo nước nóng, đồng hồ đo nước sạch, đồng hồ đo nước dây xung...Đầy đủ giấy tờ, chính hãng, kiểm định.

Hãy liên hệ ngay với chúng tôi để nhận được bảng giá đồng hồ nước điển tử, catalogue, hình ảnh thực tế...
