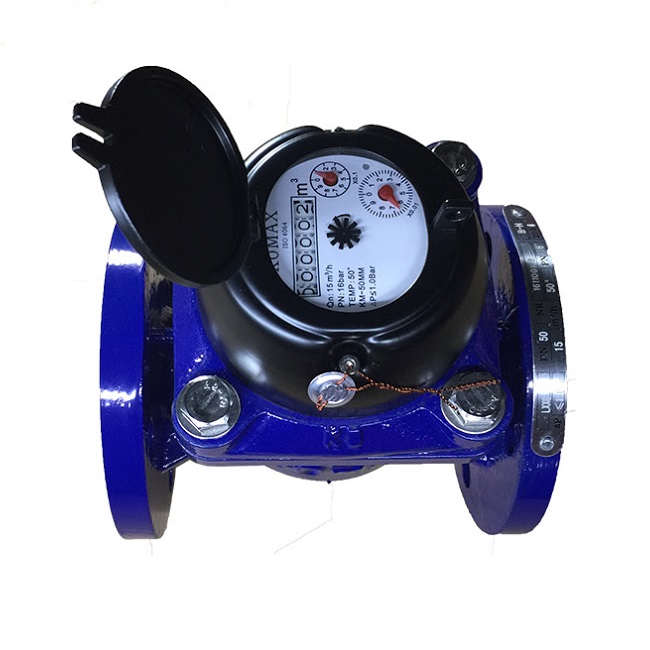

Đồng hồ đo lưu lượng nước

dong-ho-do-luu-luong-nuoc - ảnh nhỏ  1
Đồng hồ đo lưu lượng nước

Đồng hồ đo lưu lượng nước

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Sản phẩm : DN15 – DN500
  • Vật liệu chế tạo : đồng, gang, gang dẻo
  • Nhiệt độ làm việc : ~ 200 độ C
  • Áp lực làm việc : 16Bar
  • Sai số : +- 2%
  • ĐV hiển thị min : 1 m³
  • Đơn vị đo nhỏ nhất : 1 lít
  • Đơn vị đo tối đa (m³): 999999
  • Tiêu chuẩn: BS
  • Môi trường làm việc : nước sạch, nước sinh hoạt, nước thải, nước giếng bơm ...
  • Xuất xứ : Malaysia, Trung Quốc, Đài Loan, Châu âu,…

Lượt xem: 98983

Đánh giá 1 lượt đánh giá

Mục lục đồng hồ đo lưu lượng nước

1.Đồng hồ đo lưu lượng nước là gì?

Đồng hồ đo lưu lượng nước hay đồng hồ đo nước tên tiếng anh Water flow meter là thiết bị dùng để đo tổng lưu lượng của dòng chảy chất lỏng khi đi qua hệ thống đường ống(trong một khoảng thời gian nhất định). Lưu lượng dòng chảy nước sẽ được đo lường và hiển thị các thông số lên màn hình giúp người vận hành nắm bắt và kiểm soát được lưu lượng dòng chất chảy. Đồng hồ đo nước có nhiều kích thước từ DN15 – DN500 được làm từ các chất liệu gang, inox, thép,… và kết nối với các hệ thống đường ống theo hai kiểu lắp ren và lắp mặt bích.

Đồng hồ đo lưu lượng nước có 2 loại : đồng hồ đo lưu lượng nước dạng cơđồng hồ đo lưu lượng nước dạng điện tử được ứng dụng để đo lưu lượng nước trong nhiều hệ thống đường ống cho các khu công nghiệp, các hệ thống nhà máy sản xuất, chế biến,… và thường sử dụng để đo lưu lượng nước sạch, sinh hoạt trong thành phố hoặc đo lưu lượng nước thải trong các nhà máy, khu dân cư,… Đông hồ đo nước có tỉ lệ đo lường gần như chính xác tuyệt đối, được chúng tôi nhập khẩu trực tiếp chính hãng từ các thương hiệu nổi tiếng trên thế giới như : Pmax – Malaysia, Merlion – Trung Quốc, Zenner – Đức, Ashahi – Thái Lan, Samwa – Thái Lan, Thaiachi, Fuda – Trung Quốc, FG – Trung Quốc,… với đầy đủ giấy tờ COCQ và có giá thành rẻ nhất thị trường hiện nay.



dong_ho_do_nuoc

Đồng hồ đo nước

2.Thông số kỹ thuật đồng hồ đo nước

2.1.Đồng hồ đo lưu lượng nước nối ren

THÔNG SỐ KỸ THUẬT

  • Size : DN15, DN20, DN25, DN32, DN40
  • Chất liệu cấu tạo : gang, gang dẻo, đồng,…
  • Kết nối kiểu : lắp ren
  • Áp lực làm việc : 0 - 16 bar
  • Nhiệt độ làm việc : 0°C - 200°C
  • Sai số : +- 2%
  • ĐV hiển thị min : 1 m³
  • Đơn vị đo nhỏ nhất : 1 lít
  • Đơn vị đo tối đa (m³): 999999
  • Môi trường làm việc : nước sạch , nước thải đã qua sử lý ( Cấp B ), nước giếng bơm ...
  • Xuất xứ : Đài Loan, Trung Quốc, Malaysia, Châu âu,…

dong_ho_do_nuoc_lap_ren

2.2.Đồng hồ đo nước mặt bích

THÔNG SỐ KỸ THUẬT

  • Sản phẩm : DN15 – DN500
  • Vật liệu chế tạo : đồng, gang, gang dẻo
  • Nhiệt độ làm việc : ~ 200 độ C
  • Áp lực làm việc : 16Bar
  • Vật liệu các bộ phận phụ : nhựa, Inox, gioăng cao su, vòng đệm...
  • Kiểu chuyển động : từ tính mặt số khô dễ đọc
  • Sai số : +- 2%
  • ĐV hiển thị min : 1 m³
  • Đơn vị đo nhỏ nhất : 1 lít
  • Đơn vị đo tối đa (m³): 999999
  • Tiêu chuẩn: BS
  • Môi trường làm việc : nước sạch, nước sinh hoạt, nước thải, nước giếng bơm ...
  • Xuất xứ : Malaysia, Trung Quốc, Đài Loan, Châu âu,…

dong_ho_do_nuoc_sach_lap_bich

3.Cấu tạo đồng hồ đo lưu lượng nước

Đồng hồ đo lưu lượng nước có cấu tạo từ hai thành phần chính :

  • Thân đồng hồ
  • Bộ đếm(đo lường)

3.1.Thân đồng hồ

Thân đồng hồ là phần dùng để lắp đặt với các đầu hệ thống đường ống theo hai kiểu lắp chính nối ren, lắp mặt bích và giúp các lưu lượng dòng chảy chất lỏng trực tiếp đi qua. Phần thân đồng hồ thường được cấu tạo từ các nguyên vật liệu như gang, inox, thép, đồng, nhựa… với đầy đủ kích thước DN15 - DN50(loại lắp ren) và DN50 – DN500(loại lắp mặt bích) phù hợp lắp đặt với nhiều hệ thống đường ống(thân đồng hồ có khoảng rỗng kết nối với bộ đếm để đo lưu lượng nước).

3.2.Bộ đếm(đo lường)

Bộ đếm dạng cơ

  • Cánh quạt sẽ quay khi có các lưu lượng nước đi vào và làm quay trục đồng hồ đo nước, cánh quạt thường được làm nhựa, các chất liệu nhẹ chống ăn mòn.
  • Trục, bánh răng : trục như bộ truyền động trung gian kết nối cánh quạt với bánh răng giúp bánh răng chuyển động. Bánh răng dùng đẻ kết nối với bộ đếm.
  • Bộ đếm hiển thị màn hình có nhiệm vụ đo lường lưu lượng dòng chảy chất lỏng để hiển thị lên màn hình cơ(màn hình cơ gồm có kim, số liệu đo đếm chi tiết).

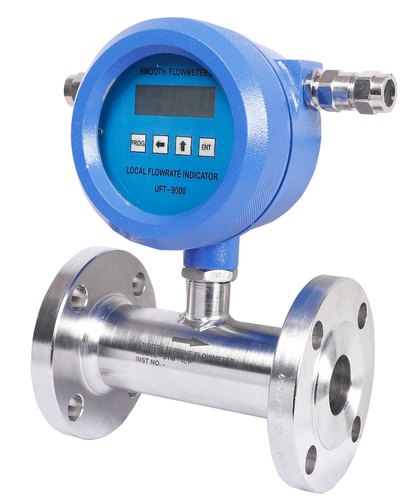

3.3.Bộ đếm dạng điện tử

Bộ đếm điện tử bao gồm có nơi cấp nguồn, bảng mạch điện, bộ đếm cảm biến, bộ chuyển đổi tín hiệu và màn hình hiển thị.

  • Nguồn điện là nơi cấp điện năng để giúp đồng hồ hoạt động.
  • Bộ cảm biến dùng để thu nhận tốc độ, lưu lượng dòng chảy nước.
  • Hai ống dây dẫn được nối với bộ cảm biến khi lưu lượng nước đi qua thì dây dẫn sẽ có nhiệm vụ truyền tín hiệu đến bảng mạch.
  • Bảng mạch phân tích tất cả dữ liệu nhận được và báo ra màn hình hiển thị.
  • Màn hình hiển thị dùng để hiển thị những thông số đo lường của lưu lượng dòng chảy nước như tốc độ dòng chảy , lưu lượng chảy tức thời , lưu lượng đã đi qua hệ thống.. .

dong_ho_do_luu_luong_nuoc_dien_tu1

Bộ đếm điện tử bao gồm nhiều loại, 2 loại thường gặp :

  • Bộ đếm cảm biến lưu lượng điện từ
  • Bộ đếm cảm biến lưu lượng siêu âm

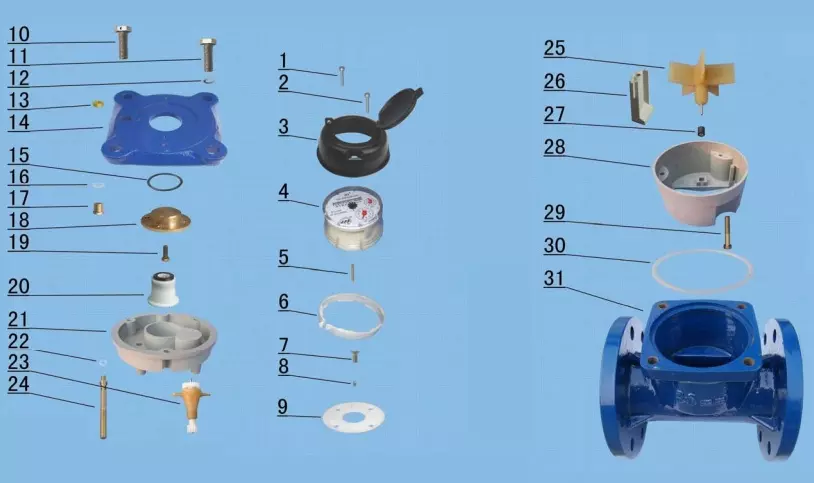

cau_tao_dong_ho_do_nuoc_co

Cấu tạo đồng hồ đo nước dạng cơ

4.Nguyên lý làm việc đồng hồ đo lưu lượng nước

4.1.Nguyên lý làm việc đồng hồ đo lưu lượng nước dạng cơ

Cho các dòng chảy lưu chất(nước) đi qua đồng hồ, lúc này lưu lượng chảy của nước sẽ tác động lên cánh quạt làm quay trục đồng thời khiến các bánh răng chuyển động theo(tốc độ càng nhanh hay lưu lượng lớn sẽ tỷ lệ thuận với tốc độ của cánh quạt) khiến hộp số hoạt động. Lưu lượng dòng chảy sẽ được người điều hành nhận biết thông qua màn hình cơ hiển thị.

4.2.Nguyên lý làm việc đồng hồ đo lưu lượng nước dạng điện tử

Khi cho các dòng chảy chất lỏng đi qua đồng hồ, các lưu chất sẽ tác động lên bộ cảm biến, tùy vào mức độ lớn nhỏ, nhanh chậm của nước mà độ cảm biến sẽ thu được tín hiệu truyền qua hai dây ống dẫn đi vào các bảng mạch, sau đó đo lường và tổng hợp các thông số để hiển thị lên màn hình điện tử.

Mời các bạn xem video để hiểu rõ hơn về nguyên lý làm việc đồng hồ đo nước :

5.Ứng dụng đồng hồ đo lưu lượng nước

Đồng hồ đo lưu lượng nước được ứng dụng trong nhiều hệ thống đường ống lớn nhỏ khác nhau và thường được phân làm 2 dạng chính đồng hồ đo nước lắp ren và lắp mặt bích :

Đồng hồ đo lưu lượng nước lắp ren ứng dụng phù hợp cho các hệ thống vừa và nhỏ như các hệ thống cấp nước, xử lý nước sạch trong các đường ống dẫn nước, trong các nhà máy sản xuất nước, đồ uống, trong khu dân, chung cư, công ty,…

Đồng hồ đo lưu lượng nước lắp bích ứng dụng nhiều trong các hệ thống lớn hơn tại các trạm bơi, kênh đập, hệ thống thủy điện, các khi công nghiệp, nhà máy, các công trình, hệ thống đường ống ngầm dùng để xử lý cấp thoát nước sạch, nước thải,… các dây truyền sản xuất đồ uống, rượu bia, các hệ thống bơm nước tại các xưởng dệt, may, nhà máy sản xuất,…

Và nhiều các ứng dụng khác có liên quan.

6.Phân loại đồng hồ đo lưu lượng nước

6.1.Đồng hồ đo lưu lượng nước dạng cơ

THÔNG SỐ KỸ THUẬT

  • Size: DN15 - DN400
  • Chất liệu : đồng, gang, gang dẻo,…
  • Kết nối : lắp ren, bích
  • Áp lực làm việc : 0.3-16 Mpa
  • Nhiệt độ làm việc: 0 – 40 độ C
  • Môi trường làm việc : nước sinh hoạt, nước sạch, nước thải,…
  • Hãng sản xuất: Zenner, Powoguz, Merlion, Flowteeh- Pmax, AEMS,…
  • Xuất xứ: Đài Loan, Trung Quốc, Malaysia, Ba Lan, Châu âu…

dong_ho_do_nuoc_dang_co

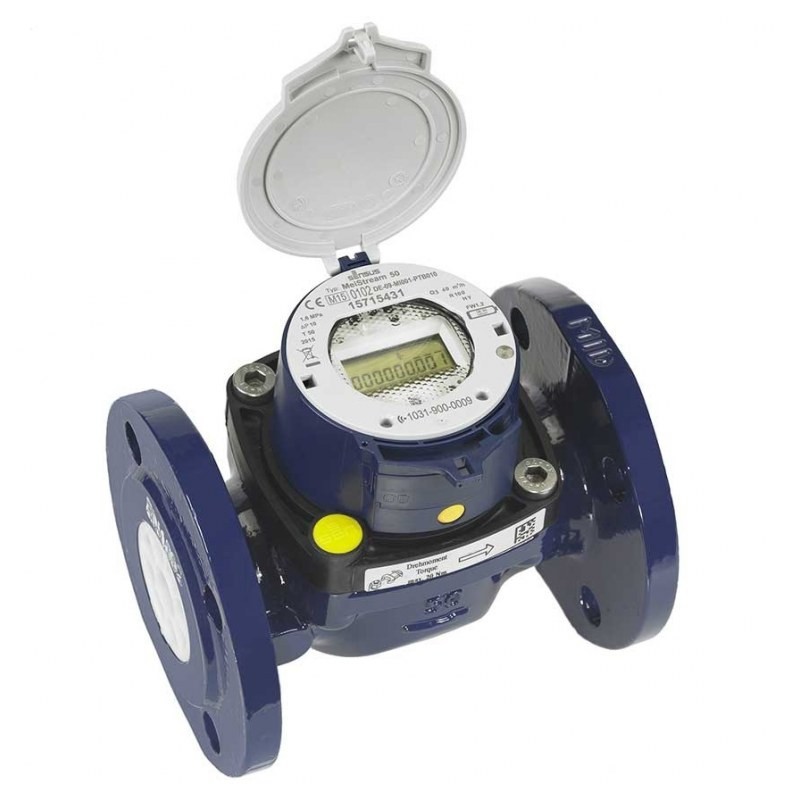

6.2.Đồng hồ đo lưu lượng nước dạng từ

THÔNG SỐ KỸ THUẬT

  • Kích cỡ : DN15 – DN 500
  • Nguyên liệu chế tạo : gang, đồng,…
  • Kiểu hoạt động : dẫn từ
  • Kiểu lắp đặt : lắp ren, lắp bích,…
  • Chức năng hiển thị : số trực tiếp
  • Dung lượng đọc : 999999
  • Đơn vị đo tối đa (m³): 999999
  • Áp lực thử tối đa: 16,0 kgf/cm².
  • Nhiệt độ nước tối đa: 5 ºC - 40 ºC.
  • Môi trường làm việc : nước thải, nước sạch,…
  • Xuất xứ : Đài Loan, Trung Quốc, Châu âu, Malaysia, Châu âu…
  • Bảo hành : 12 tháng

dong_ho_do_nuoc_dng_tu

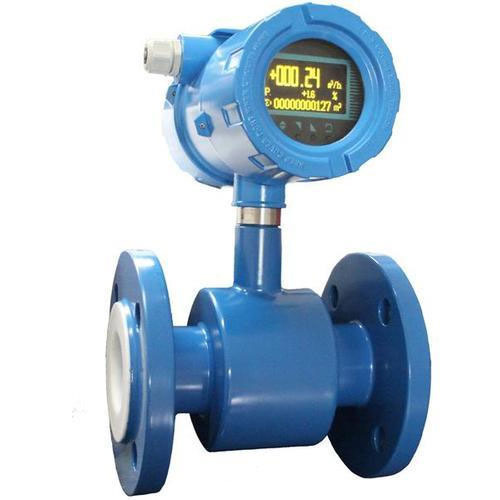

6.3.Đồng hồ đo lưu lượng nước điện tử

THÔNG SỐ KỸ THUẬT

  • Kích cỡ đường ống : DN25 – DN800
  • Màn hình hiển thị : LCD 2 dòng 16 ký tự
  • Đo lưu lượng : Tức thời và lưu lượng tổng
  • Chất liệu: Thân gang, đồng,…
  • Gioăng đệm : PTFE
  • Phiên bản Compact (màn hình và senso dính liền) cho đường ống nổi hoặc Remote (màn hình và senso tách rời) cho hố ga hoặc đường ống đi chìm.
  • Tiêu chuẩn bảo vệ : IP68
  • Điện áp sử dụng : 220VAC, 24V DC/AC
  • Tín hiệu : Analog 4÷20mA/hart protocol, tín hiệu xung
  • Nhiệt độ làm việc : ~ 180ºC
  • Môi trường làm việc : nước thải, nước sạch, nước,…
  • Xuất xứ : Hàn Quốc, Trung Quốc, Malaysia, Đài Loan, G7, Châu âu

dong_ho_do_nuoc_dien_tu

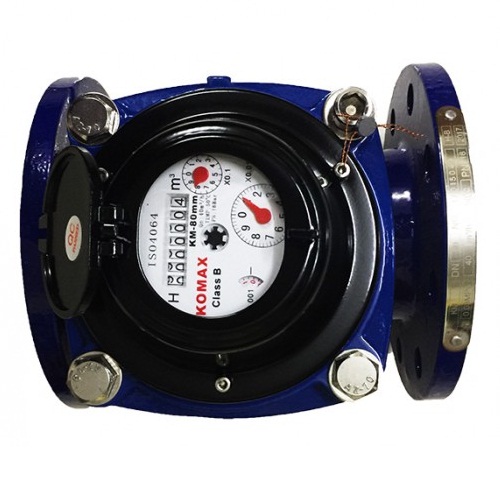

6.4.Đồng hồ đo lưu lượng nước sạch

THÔNG SỐ KỸ THUẬT

  • Dãi sản phẩm : DN15- DN600
  • Nguyên liệu : gang, nhựa,…
  • Kiểu lắp : lắp ren hoặc lắp bích
  • Áp lực : PN10, PN16, PN25
  • Nhiệt độ làm việc : 0 đến 65 độ C
  • Mặt hiển thị : 5 số
  • Lưu lượng min : Q = 0.0001 m3
  • Lưu lượng max : Q=99999 m3
  • Lưu lượng thông thường từ Q=1.5m3
  • Tiêu chuẩn: ISO 4604, cấp B
  • Xuất xứ : Trung Quốc, Malaysia, Đài Loan, Châu âu…

dong_ho_do_nuoc_sach

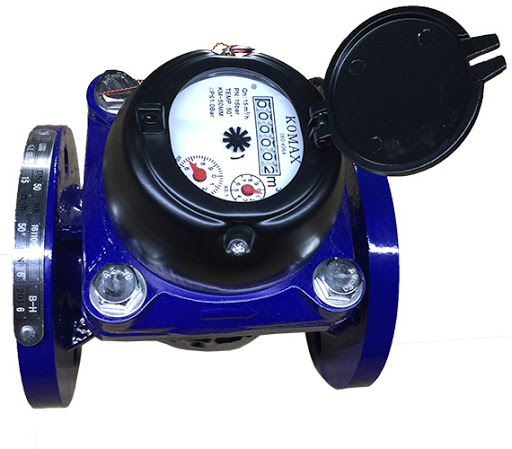

6.5.Đồng hồ đo lưu lượng nước thải

THÔNG SỐ KỸ THUẬT

  • Sản phẩm : DN15- DN600
  • Chất liệu : thân gang
  • Kêt nối : lắp bích, lắp ren.
  • Kiểu hoạt động : dẫn động từ
  • Áp lực làm việc : 0,3 - 16 bar
  • Nhiệt độ làm việc : 0 - 50 độ C
  • Lưu lượng trung bình Qn : 15m3h
  • Đơn vị hiển thị nhỏ nhất : 1 m3
  • Hiển thị : mặt số hiển thị trực tiếp 99999
  • Xuất xứ :Trung Quốc, Malaysia, Đài Loan, Châu âu…

dong_ho_do_nuoc_thai

6.6.Đồng hồ đo lưu lượng nước nóng

THÔNG SỐ KỸ THUẬT

  • Kích cỡ : DN15- DN600
  • Chất liệu : thân gang
  • Kêt nối : lắp bích, lắp ren.
  • Kiểu hoạt động : dẫn động từ
  • Lưu lượng trung bình Qn : 15m3h
  • Đơn vị hiển thị nhỏ nhất : 1 m3
  • Hiển thị : mặt số hiển thị trực tiếp 99999
  • Áp lực làm việc : 0,3 - 16 bar
  • Nhiệt độ làm việc : 0 - 1000 độ C
  • Môi trường làm việc: nước nóng, dung dịch lỏng ở nhiệt độ cao
  • Xuất xứ :Trung Quốc, Malaysia, Đài Loan, Châu âu…

dong_ho_do_luu_luong_nuoc_nong

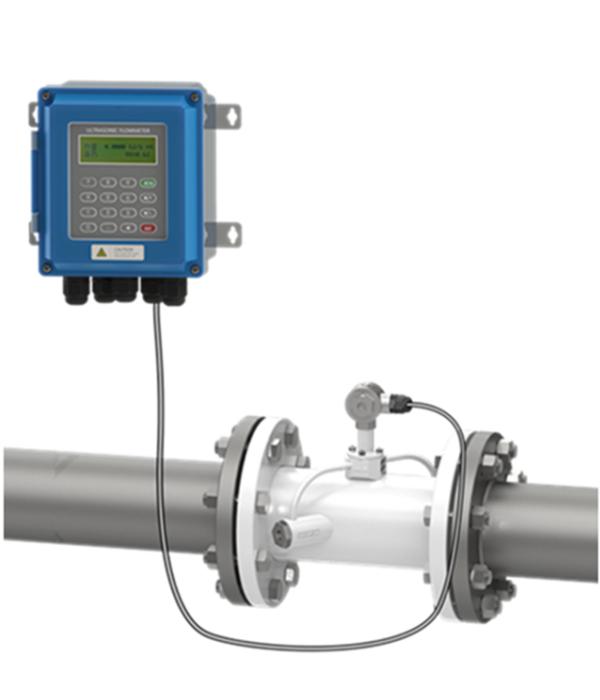

6.7.Đồng hồ đo lưu lượng nước siêu âm

THÔNG SỐ KỸ THUẬT

  • Kích cỡ lắp đặt : DN15 - DN600
  • Chất liệu cấu tạo : inox, gang, thép,…
  • Nhiệt độ làm việc : -30 độ C ~ 160 độ C
  • Phạm vi dòng chảy: 0 ~ ± 10m / s
  • Độ chính xác: ± 1,0%
  • Lưu trữ dữ liệu : 200 kết quả được lưu trữ trong bộ nhớ 32K tích hợp
  • Cung cấp năng lượng : Pin 3 * AAA
  • Đầu ra tín hiệu : đầu ra hiện tại 4-20mA, đầu ra xung OCT, đầu ra rơle
  • Cổng RS485 hỗ trợ truyền thông MODBUS
  • Xuất xứ : Châu âu, Trung Quốc, Hàn Quốc…

dong_ho_do_nuoc_sieu_am

7.Các loại đồng hồ đo lưu nước thông dụng hiện nay

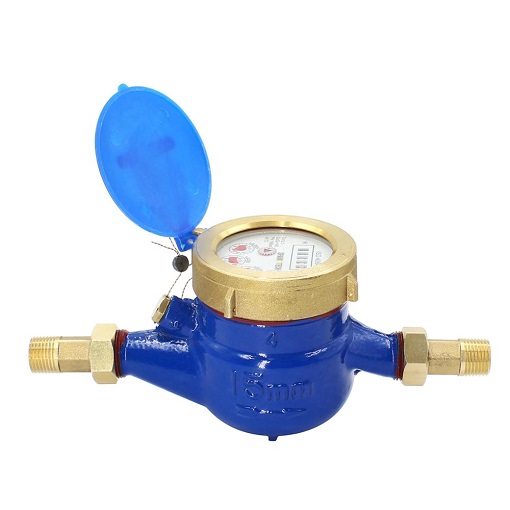

7.1.Đồng hồ đo lưu lượng nước bằng gang

dong_ho_do_luu_luong_nuoc_gang

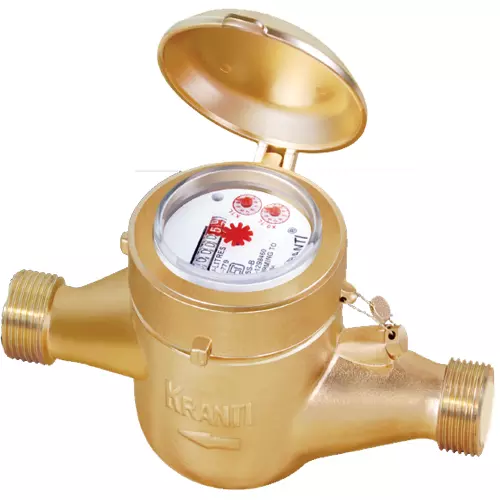

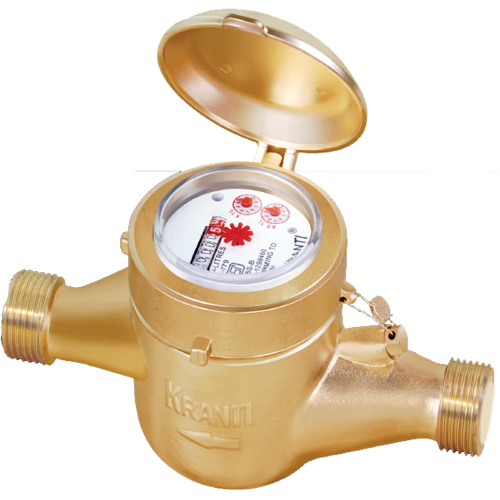

7.2.Đồng hồ đo lưu lượng nước bằng đồng

dong_ho_do_luu_luong_nuoc_dong

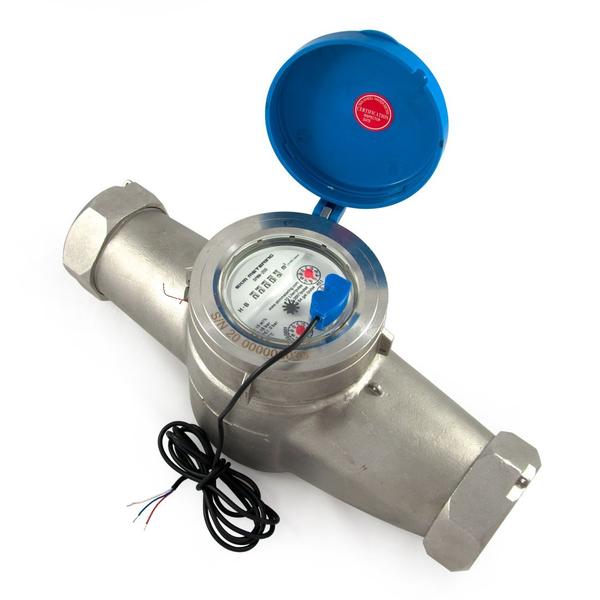

7.3.Đồng hồ đo lưu lượng nước bằng inox

dong_ho_do_luu_luong_nuoc_inox

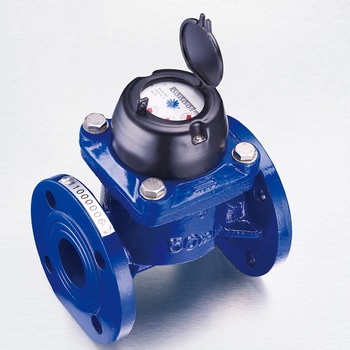

7.4.Đồng hồ đo lưu lượng nước Trung Quốc

  • Đồng hồ đo lưu lượng nước Fuzhou
  • Đồng hồ đo lưu lượng nước Fuda
  • Đồng hồ đo lưu lượng nước Ningbo

dong_ho_do_luu_luong_nuoc_trung_quoc

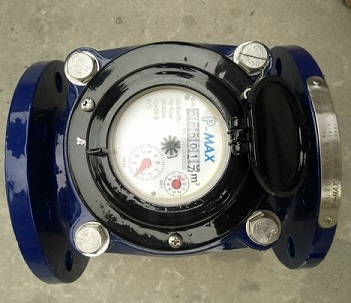

7.5.Đồng hồ đo lưu lượng nước Malaysia

Đồng hồ đo lưu lượng nước Pmax

dong_ho_do_luu_luong_nuoc_pmax_malaysia

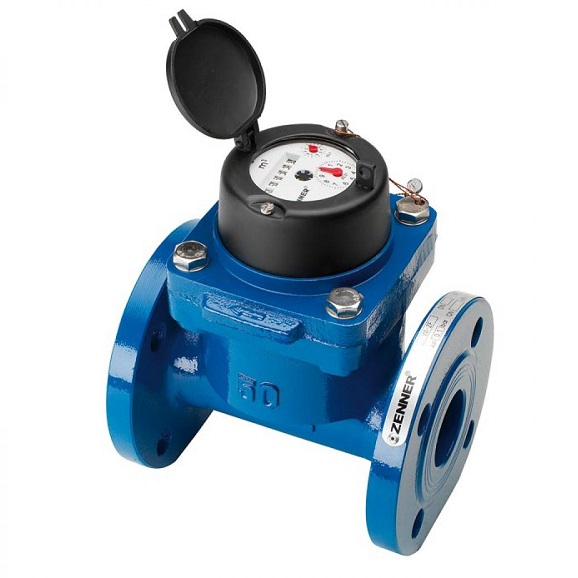

7.6.Đồng hồ đo lưu lượng nước Đức

Đồng hồ đo lưu lượng nước Zenner

dong_ho_do_luu_luong_nuoc_zenner_duc

7.7.Đồng hồ đo lưu lượng nước Đài Loan

Đồng hồ đo lưu lượng nước Unik

7.8.Đồng hồ đo lưu lượng nước Singapore

Đồng hồ đo lưu lượng nước Merlion

7.9.Đồng hồ đo lưu lượng nước Thái Lan

  • Đồng hồ đo lưu lượng nước Asahi
  • Đồng hồ đo lưu lượng nước Sanwa

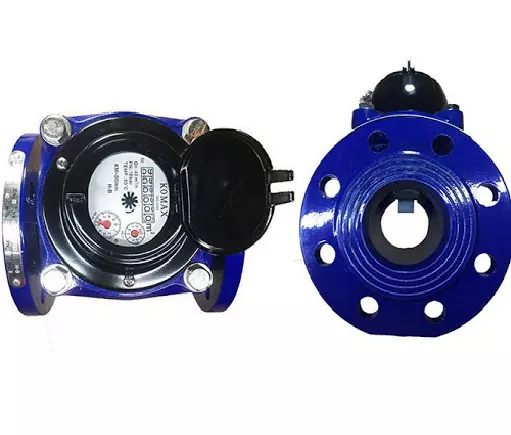

7.10.Đồng hồ đo lưu lượng nước Hàn Quốc

  • Đồng hồ đo lưu lượng nước Komax
  • Đồng hồ đo lưu lượng nước Maxiflo

dong_ho_do_luu_luong_nuoc_komax_han_quoc

8.Ưu điểm và nhược điểm đồng hồ đo lưu lượng nước

8.1.Ưu điểm đồng hồ đo lưu lượng nước

  • Đồng hồ đo lưu lượng nước có nhiều loại với nhiều kích cỡ nên lắp đặt được cho nhiều hệ thống khác nhau
  • Khả năng đo lưu lượng có độ chính xác khác cao làm việc phù hợp với môi trường có áp lực lớn
  • Có cấu tạo đơn giản được làm từ chất liệu bền là gang dẻo, mặt hiển thị có 2 dạng: dạng cơ và dạng điện từ
  • Dễ dàng lắp đặt, sử dụng và bảo dưỡng đồng hồ
  • Đầy đủ giấy tờ, xuất xứ, hàng chính hãng, giá rẻ nhất thị trường hiện naydong_ho_do_luu_luong_nuoc_1

8.2.Nhược điểm đồng hồ đo lưu lượng nước

Đồng hồ đo lưu lượng nước hầu như không có nhược điểm, chỉ cần lựa chọn loại đồng hồ phù hợp với hệ thống sử dụng của mình nhất thì đồng hồ đo nước sẽ phát huy hết năng suất làm việc và có thời giản sử dụng lâu dài.

9.Báo giá đồng hồ đo lưu lượng nước

Giá đồng hồ đo nước sẽ phụ thuộc theo từng mẫu mã, kích thước như đã phân loại ở trên. Quý khách hàng nên lựa chọn đúng loại sản phẩm mình cần để lắp đặt phù hợp với hệ thống sử dụng của mình nhất. Ngoài ra, quý khách hàng cũng có thể tự đi kiểm định hoặc chúng tôi có thể kiểm định hộ sản phẩm.

Liên hệ 0965.241.836 và gửi vào mail : congnghiepgroup@gmail.com để được tư vấn và nhận báo giá đồng hồ đo nước.

Xem thêm các sản phẩm van công nghiệp tại https://vanhanoi.com/.
