Đồng hồ đo áp suất

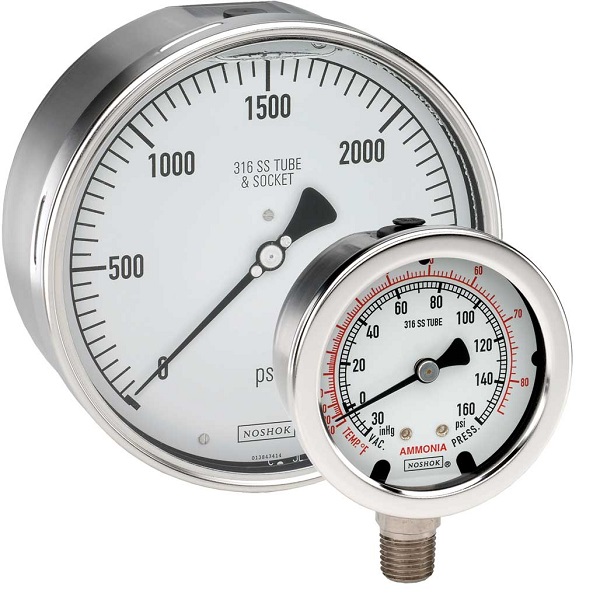

1.Đồng hồ đo áp suất là gì?

   Đồng hồ đo áp suất(pressure gauge) hay áp kế là một thiết bị dùng để đo áp suất của các dòng lưu chất khi lưu thông qua hệ thống đường ống. Đồng hồ áp suất gồm có nhiều loại : loại 3 kim, loại lắp màng, loại có dầu và thường được sử dụng để đo áp suất của các bồn nước, đo áp suất khí, áp suất lò hơi, áp suất thủy lực, áp xuất gas, xăng, dầu,… Đồng hồ đo áp suất được ứng dụng trong nhiều hệ thống đường ống đo nước, khí hơi, dung dịch, hóa chất,...

   Đồng hồ đo áp suất được làm từ các chất liệu đơn giản như inox, thép, đồng, nhựa,… với đầy đủ các size từ lớn đến nhỏ phù hợp với môi trường có nhiệt độ cao áp suất lớn. Đồng hồ đo áp suất được chúng tôi nhập khẩu chính hãng từ các nước lớn trên thế giới như wise – Hàn Quốc, Itec – Italia, Fantimelli – Italia, Wika - Đức, SMC – Nhật Bản, Châu âu,… cùng nhiều loại của Trung Quốc như  KK Gauge, ELITE ,GESA Gauge…với giá thành siêu rẻ.

2.Thông số kỹ thuật đồng hồ đo áp suất

• Đường kính mặt đồng hồ áp: 63mm, 75mm, 100mm, 150mm(D63, D75, D100, D150)
• Kiểu kết nối: 1/2", 1/4“, 3/8'', 3/4", 1’’, 1.1/4
• Kiểu lắp: chân đứng, chân sau
• Sai số theo mặt đồng hồ áp: mặt 63 sai số 1%, mặt 100 sai số 1,6%
• Nguyên liệu vỏ đồng hồ áp: inox 304, inox 316, thép,...
• Nguyên liệu chân kết nối: inox 316, inox 304, đồng
• Chất liệu mặt đồng hồ: nhựa, thủy tinh trong suốt
• Loại đồng hồ: không dầu hoặc có dầu
• Kiểu đồng hồ: đồng hồ áp suất ống bourdon
• Nhiệt độ chân lắp: max 100°C
• Nhiệt độ hoạt động: từ -20°C đến +60°C
• Dải đo áp suất: 0 ~ 1000 Kgf/cm2, -76, 0 ~ 2, 4, 6, 10, 15,... 350; -76cmHg
• Đơn vị đo áp suất: bar, mbar, Pa, Kpa, Mpa, Psi, Kg/cm2
• Môi trường làm việc: nước, khí hơi, dung dịch, hóa chất, áp cao, chân không, nhiệt độ âm,...
• Hãng sản xuất: Wise, Wika,...
• Xuất xứ: Hàn Quốc, Đài Loan, Đức, Trung Quốc, G7,...
• Bảo hành: 12 tháng

3.Cấu tạo chung đồng hồ đo áp suất

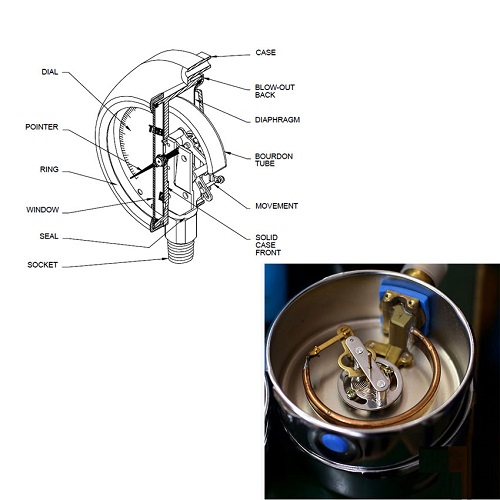

3.1.Cấu tạo đồng hồ áp

• Case: vỏ đồng hồ bên ngoài được làm bằng inox hoặc thép dùng để che chở, nâng đỡ và bảo vệ các bộ phận bên trong đồng hồ áp.
• Ring: vòng kết nối với Case(vỏ đồng hồ)
• Window: là mặt bảo về kim và phần số áp của đồng hồ được làm bằng mặt kính hoặc bằng nhựa trong suốt giúp người vận hành dễ dàng quan sát.
• Gasket: đây là một miếng đệm giữa case(vỏ) và kính của mặt đồng hồ áp
• Point: kim đồng hồ
• Scale plate: mặt hiển thị giá trị áp suất, thường làm bằng các miếng nhựa, trên có các thông số
• Setscrew: ống vít kết nối với các bộ phận khác
• Movement: bộ phận truyền động  bao gồm trục và các bánh răng
• Bourdon: ống chứa áp suất dùng để cho áp suất đi vào và tác động lên bộ truyền động
• Blowout disk : nút để điền dầu vào

3.2.Đồng hồ đo áp suất toàn thân inox

   Đồng hồ đo áp suất toàn thân inox là loại đồng hồ được cấu tạo vỏ inox 304, chân inox 304 hoặc inox 316, nói chung là toàn thân đồng hồ bằng inox. Đồng hồ đo áp suất toàn thân inox thường được sử dụng trong các môi trường lưu chất có nhiệt độ cao, áp suất lớn và sử dụng phù hợp trong các môi trường có chất ăn mòn như nước biển dung dịch, hóa chất bazo, axit, muối,... loại này được cấu tạo với rất nhiều dạng như mặt có dầu, lắp bích, dạng clamp, dạng màng,...

3.3.Đồng hồ đo áp suất vỏ inox chân đồng

   Đồng hồ đo áp suất vỏ inox chân đồng có cấu tạo gồm vỏ bằng inox 304 và chân lắp đặt được làm bằng đồng, đây là loại đồng hồ áp được sử dụng khá thông dụng trong các hệ thống nước, khí, hơi,... với cấu tạo đơn giản, dễ sử dụng và làm việc phù hợp trong nhiều môi trường lưu chất.

3.4.Đồng hồ đo áp suất vỏ thép chân đồng

   Đồng hồ đo áp suất vỏ thép chân đồng là loại đồng hồ áp khá đặc biệt có vỏ được bằng thép trắng hoặc thép đen, chân ren được làm bằng đồng, loại này có giá thành khá rẻ dùng được trong nhiều hệ thống đường ống. Đồng hồ đo áp suất vỏ thép chân đồng có nhiều kích cỡ, và kiểu loại như mặt có dầu, chân ren,... được sản xuất từ nhiều nước lớn trên thế giới.

4.Nguyên lý hoạt động đồng hồ đo áp suất

4.1.Nguyên lý hoạt động đồng hồ đo áp suất dạng cơ

   Áp suất đi vào đồng hồ đo áp(theo hướng mũi tên từ socket) vào trong ống dẫn sau đó áp suất sẽ được đưa vào trong ống bourdon. Áp suất từ ống bourdon sẽ làm giãn ống bourdon và khiến ống bourdon chuyển động theo hướng mũi tên và tác động đến bộ truyền động làm chuyển động các trục và làm xoay bánh răng tác động lên lò xo làm kim chỉ chuyển động đến vị trí hiển thị áp suất trên mặt đồng hồ.

Và khi ngưng hoạt động của hệ thống kim đồng hồ đo áp suất sẽ quay về vị trí ban đầu.

Cùng xem thêm nguyên lý hoạt động của đồng hồ đo áp:

4.2.Nguyên lý hoạt động đồng hồ đo áp suất dạng điện tử

   Đồng hồ đo áp suất điện tử có bộ cảm biến nằm bên trong đồng hồ, chân đồng hồ là ống hút giúp đưa áp suất lên bộ cảm biến bên trong đồng hồ khiến các mạch hoạt động và dần dần thay đổi các số trên màn hình. Màn hình điện tử hiển thị các thông số về áp suất trong quá trình hệ thống hoạt động.

5.Ứng dụng đồng hồ đo áp suất

   Đồng hồ đo áp suất được ứng dụng rộng rãi trong nhiểu hệ thống, lĩnh vực, nghành nghề do độ hiệu quả làm việc cao và cấp thông tin chính xác đến người vận hành. Các ứng dụng chủ yếu của đồng hồ đo áp suất là:

• Ứng dụng đồng hồ đo áp suất để đo áp suất trong xử lý nước, cấp thoát nước sinh hoạt, nước thải, trong các hệ thống dân sinh, hệ thống sản xuất, các khu công nghiệp, các đường ống dẫn nước,...
• Ứng dụng đồng hồ đo áp suất để đo áp suất các lưu chất xăng dầu, dung dịch hóa chất trong phòng thí nghiệm, khu khai thác,..
• Ứng dụng đồng hồ đo áp suất trong sản xuất thực phẩm, dược phẩm, đồ uống như rượu bia nước giải khát, thực phẩm chức năng,...
• Ứng dụng đồng hồ đo áp suất trong các hệ thống khí nén, hơi tại các lò hơi, nồi hơi, các trung tâm sửa chữa, lắp ráp xe, các bình khí áp suất, bình gas, khi nito...
• Ứng dụng đồng hồ đo áp suất trong hệ thống PCCC, hệ thống thủy điện, các trạm bơm và nhiều hệ thống khác có liên quan,...

6.Các loại đồng hồ đo áp suất mà chúng tôi cung cấp

6.1.Đồng hồ đo áp suất mặt có dầu

   Đồng hồ đo áp suất mặt có dầu là loại đồng hồ áp có dầu nằm bên trong mặt đồng hồ áp với nhiệm vụ giữ kim chỉ nằm ở bên trong đồng hồ làm việc phù hợp trong các môi trường có độ rung lắc cao, phù hợp với các hệ thống hoạt động liên tục giúp kim chỉ đúng các áp suất khiến người vận hành dễ dàng kiểm soát được áp suất trong hệ thống, thiết bị.

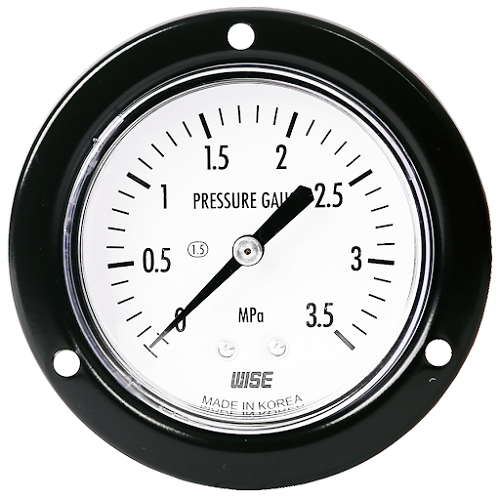

6.2.Đồng hồ đo áp suất dạng vành

   Đồng hồ đo áp suất dạng vành là loại đồng hồ đo áp suất có vành loại này thường có cấu tạo chân lắp nằm phía sau đồng hồ áp, các chân lắp đặt được cấu tạo bằng inox, đồng, thường dùng cho các hệ thống nước khí hơi và thường lắp đặt trên các bề mặt hệ thống, thiết bị dân sinh, công cộng hoặc công nghiệp.

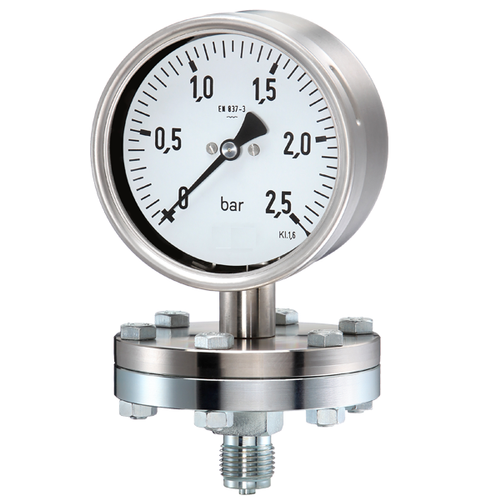

6.3.Đồng hồ đo áp suất dạng màng

   Đồng hồ đo áp suất dạng màng có cấu tạo gồm màng ngăn cách ở dưới chân hút, thường được sử dụng trong các môi trường lưu chất dung dịch có các chất cặn bẩn, chất nhây nhầy và được giữ lại trên các màng ngăn cách. Các màng ngăn của đồng hồ đo áp thường có dạng clamp hoặc màng ngăn dạng đĩa thông thường và sử dụng phù hợp trong nhiều hệ thống đường ống.

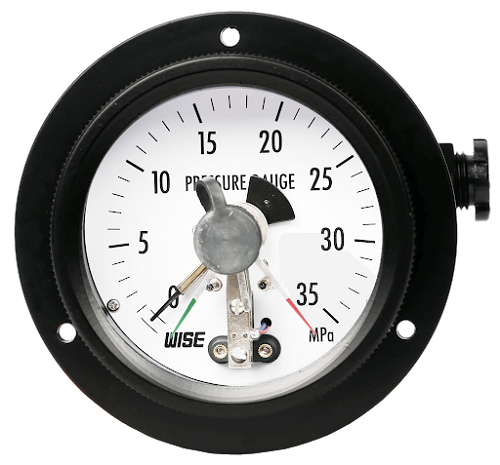

6.4.Đồng hồ đo áp suất 3 kim

   Đồng hồ đo áp suất 3 kim là loại đồng hồ áp có 3 kim chỉ nằm trong mặt đồng hồ giúp đo các mức áp suất khác nhau như áp cao, áp thấp, áp âm hoặc để đo thêm nhiệt độ,... loại đồng hồ áp này thường ứng dụng trong các hệ thống đăc biệt như có áp cao, nhiệt lớn và lưu lượng lưu chất cao.

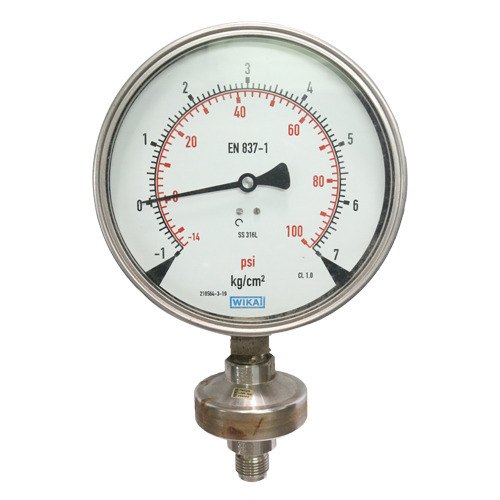

6.5.Đồng hồ đo áp suất chân không

   Đồng hồ đo áp suất chân không hay đồng hồ đo áp âm là loại đồng hồ áp thường sử dụng trong môi trường lưu chất chân không có áp suất bé hơn 0 bar, thường sử dụng trong các hệ thống đặc biệt như máy hút chân không, quạt hút và các thiết bị làm lạnh khác.

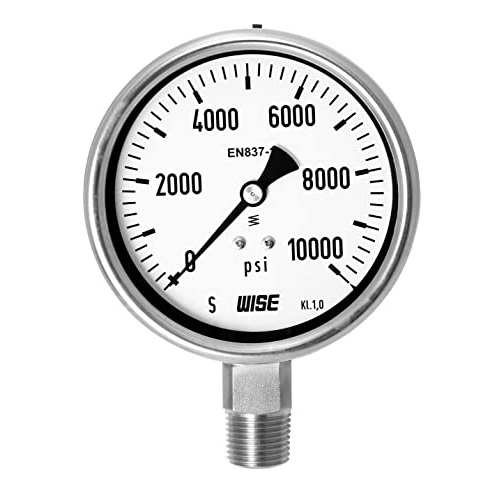

6.6.Đồng hồ đo áp suất thủy lực

6.7.Đồng hồ đo áp suất gas

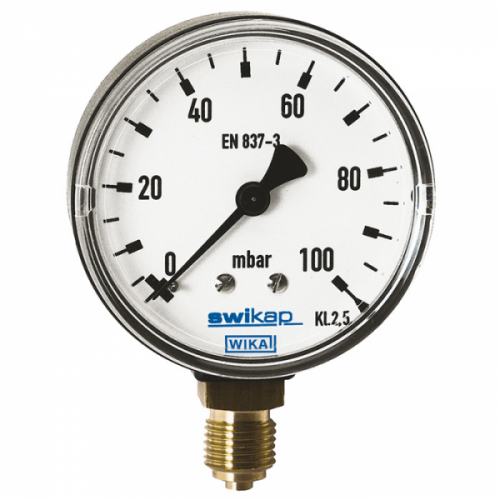

6.8.Đồng hồ đo áp suất lắp ren

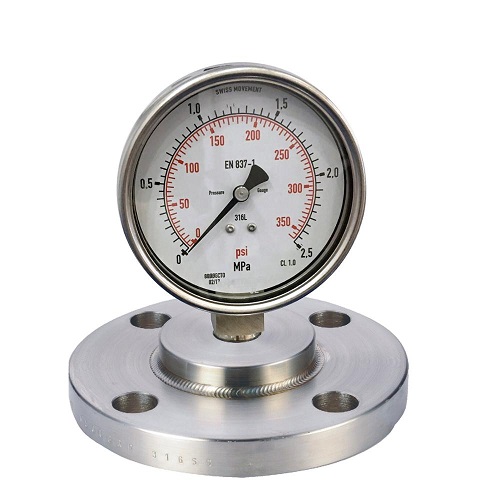

6.9.Đồng hồ đo áp suất lắp bích

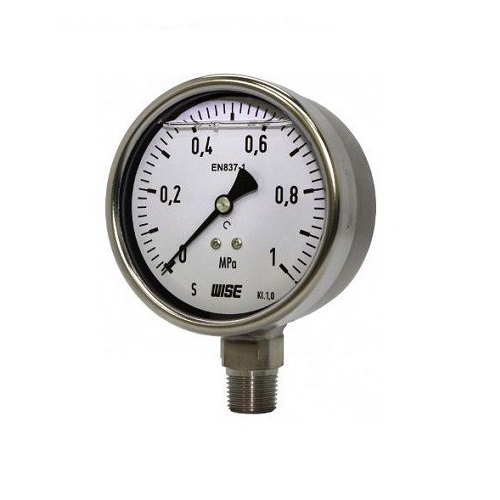

6.10.Đồng hồ đo áp suất Wise Hàn Quốc

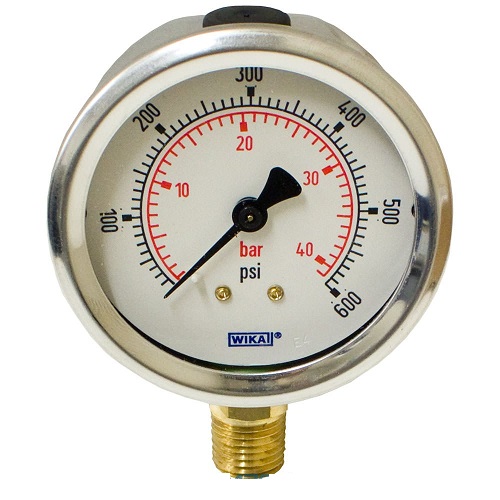

6.1.1.Đồng hồ đo áp suất Wika Đức

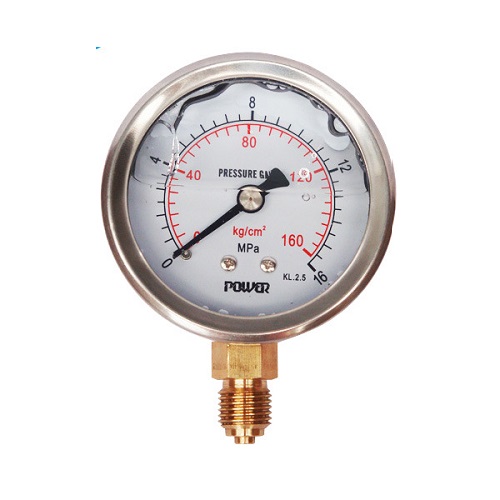

6.1.2.Đồng hồ đo áp suất Trung Quốc

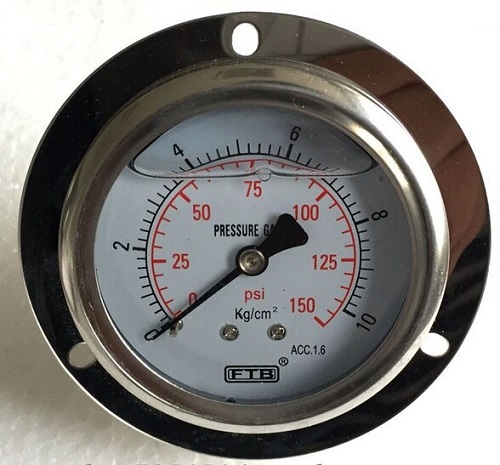

6.1.3.Đồng hồ đo áp suất Đài Loan

7.Những lưu ý khi lựa chọn đồng hồ đo áp suất

7.1.Dải đo áp suất đồng hồ áp

   Khi chọn mua đồng hồ đo áp suất thì điều đầu tiên quý khách hàng cần quan tâm đó chính là dải đo áp suất của đồng hồ. Quý khách hàng nên lựa những dải đo áp suất phù hợp với các hệ thống của mình nhất, lưu ý các đơn vị của từng dải đo để có thể đo được chính xác áp suất đang sử dụng, tránh những sai sót khi vận hành hệ thống. Các dải đo thông dụng như 0 ~ 1000 Kgf/cm2, -76, 0 ~ 2, 4, 6, 10, 15,... 350; -76cmHg,...

7.2.Chân lắp đặt với hệ thống, thiết bị

   Chân lắp đặt với hệ thống, thiết bị là phần rất quan trọng dùng để kết nối hay lắp đồng hồ với hệ thống, thiết bị cần đo áp suất của quý khách hàng. Quý khách hàng nên lưu ý kích cỡ chân lắp đặt và kiểu chân lắp để có thể lựa chọn những loại đồng hồ đo áp suất có chân phù hợp như: chân nối ren, chân lắp bích, chân clamp,... với nhiều kích từ 1/2", 1/4“, 3/8'', 3/4", 1’’, 1.1/4,... và được làm củ yếu bằng chất liệu đồng hoặc inox.

7.3.Đường kính mặt đồng hồ áp

   Quý khách hàng nên lựa chọn những loại đồng hồ đo áp suất có đường kính mặt bằng hoặc phù hợp với hệ thống, thiết bị lắp đặt nhằm tiết kiệm diện tích làm việc và phù hợp để giúp người vận hành quan sát, nắm bắt các áp suất khi làm việc. Các đường kính mặt của đồng hồ thường có kích cỡ 63mm, 75mm, 100mm, 150mm(D63, D75, D100, D150)

7.4.Kiểu loại đồng hồ áp suất

   Kiểu loại đồng hồ áp suất sẽ phụ thuộc vào hệ thống mà bạn đang sử dụng một số kiều đồng hồ áp suất thông dụng như mặt có dầu, chân sau, chân đứng, dạng màng,... Đối với loại đồng hồ đo áp suất mặt dầu làm tốt trong môi trường rung lắc, loại đồng hồ đo áp dạng màng làm trong môi trường có chất cặn bẩn, loại đồng hồ đo áp suất chân sau lắp đặt trong các hệ thống có bề mặt ngang.

7.5.Chất liệu cấu tạo đồng hồ áp suất

   Chất liệu cấu tạo đồng hồ áp suất là yếu tố được rất nhiều khách hàng quan tâm vậy thì nên lựa chọn loại đồng hồ áp có chất liệu đồng, inox hay thép trong những trường hợp nào. Đồng hồ đo áp suất thường chia ra 3 loại chất liệu chính như toàn thân inox, vỏ inox chân đồng, vỏ thép chân đồng,... Đối với các hệ thống thông dụng thì loại vỏ inox chân đồng là sử dụng hợp lý nhất. Đối với các hệ thống thường xuyên phải làm việc trong môi trường có nhiệt cao, áp cao, mô trường ăn mòn thì loại toàn thân inox hay chân inox là phù hợp. Còn lại loại thân thép chân đồng thường dùng để đo áp suất và mặt đồng hồ thường xuyên tiếp xúc trực tiếp với môi trường bên ngoài.

7.6.Xuất xứ đồng hồ áp suất

   Xuất xứ đồng hồ áp suất là phần không thể thiếu khi quý khách lựa chọn mua hàng. Quý khách lưu ý các hãng hay xuất xứ của đồng hồ, đối với các nước lớn như Hàn Quốc, Đức hay bên Châu âu thì các loại đồng hồ đo áp suất thường sẽ có chất lượng tốt hơn các loại đồng hồ đo áp suất của Trung Quốc hay Đài Loan tuy nhiên giá thành của sản phẩm cũng cao hơn các loại đồng hồ áp của Trung hay Đài.

8.Báo giá đồng hồ đo áp suất

   Đồng hồ đo áp suất bao gồm nhiều chủng loại và cấu tạo bằng các chất liệu khác nhau, kích cỡ khác nhau, đường kính mặt, chân lắp khác nhau, kiểu loại khác nhau và các xuất xứ khác nhau. Chính vì vậy đồng hồ đo áp suất có rất nhiều giá thành, tùy vào nhu cầu sử dụng của quý khách hàng. Quý khách hàng nên cung cấp cho chúng tôi đầy đủ thông tin về sản phẩm hoặc model đồng hồ đo áp của từng hãng để được chúng tôi tư vấn và nhận báo giá đồng hồ đo áp suất ngay nhé!
