Mặt bích inox

mat-bich-inox - ảnh nhỏ  1
Mặt bích inox

Mặt bích inox

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ mặt bích : DN15 - DN1000
  • Vật liệu cấu tạo : Inox 304, inox 316, inox 201
  • Tên inox: SUS 304, 316, 201
  • Tiêu chuẩn mặt bích: BS, JIS, ANSI, DIN, ASTM
  • Kiểu kết nối : lắp bu lông qua các lỗ bích
  • Áp lực là việc: 10bar - 20 bar
  • Nhiệt độ làm việc: 220 độ C
  • Xuất xứ: China, Taiwan, Malaysia, Taiwan, Việt Nam,...
  • Bảo hành : 12 tháng

Lượt xem: 17626

Đánh giá 1 lượt đánh giá

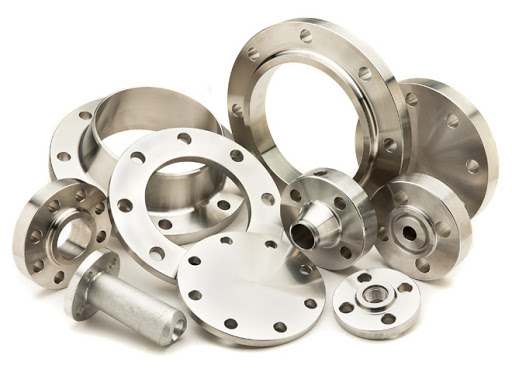

1.Mặt bích inox là gì?

Mặt bích inox là một thiết bị công nghiệp được làm bằng chất liệu inox sus 201, inox sus 304, inox sus 316 được sử dụng để lắp đặt với các hệ thống đường ống, thiết bị phụ kiện công nghiệp như van bướm, van cổng, van bi, van cầu,… giúp kết nối các hệ thống lại với nhau tạo độ chắc chắn, vừa vặn với hệ thống sử dụng của bạn. Mặt bích inox được cấu tạo từ sắt thép, cacbon, niken và Crom với các hàm lượng được cân bằng hợp lý giúp mặt bích có nhiều tính năng đặc biệt như chống được oxi hóa, gỉ, ăn mòn từ môi trường bên ngoài, từ các chất axit, bazo, muối,… chịu được áp lực cao, nhiệt độ lớn, loại đặc biệt inox 316 có khả năng cách điện cực tốt.

Mặt bích inox có nhiều kích cỡ lớn nhỏ từ DN15 – DN1000 với các tiêu chuẩn mặt bích DIN, JIS, ANSI, BS đầy đủ các loại có gờ, không gờ, cổ hàn và thiết kế theo nhiều lỗ chẵn 4, 6, 8, 12 lỗ tùy theo hệ thống và có thể gia công theo yêu cầu của quý khách. Mặt bích inox được chúng tôi nhập khẩu từ các nước lớn như Trung Quốc, Đài Loan, Hàn Quốc, Malaysia, G7, Eu,… được sản xuất trên công nghệ tiên tiến các mặt bích inox của chúng tôi đảm bảo tốt nhất về chất lượng đến quý khách hàng, cam kết sản phẩm chính hãng và giá thành cực kì rẻ, thuộc dòng mặt bích inox tốt nhất thị trường hiện nay.

mat_bich_inox_1

2.Thông số kỹ thuật mặt bích inox

  • Kích cỡ mặt bích : DN15 - DN1000
  • Vật liệu cấu tạo : Inox 304, inox 316, inox 201
  • Tên inox: SUS 304, 316, 201
  • Tiêu chuẩn mặt bích: BS, JIS, ANSI, DIN, ASTM
  • Kiểu kết nối : lắp bu lông qua các lỗ bích
  • Áp lực là việc: 10bar - 20 bar
  • Nhiệt độ làm việc: 220 độ C
  • Xuất xứ: China, Taiwan, Malaysia, Taiwan, Việt Nam,...
  • Môi trường làm việc : nước sạch, nước nóng, nước biển, hoá chất ăn mòn , axit, bazo, muối, hoá chất trung hoà ...
  • Ứng dụng: hệ thống trong ngành Bia rượu, nhực phẩm, dầu khí, hoá chất....
  • Bảo hành : 12 tháng

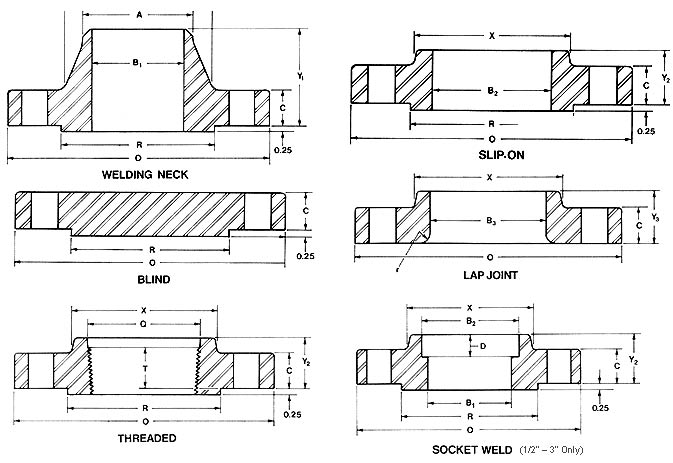

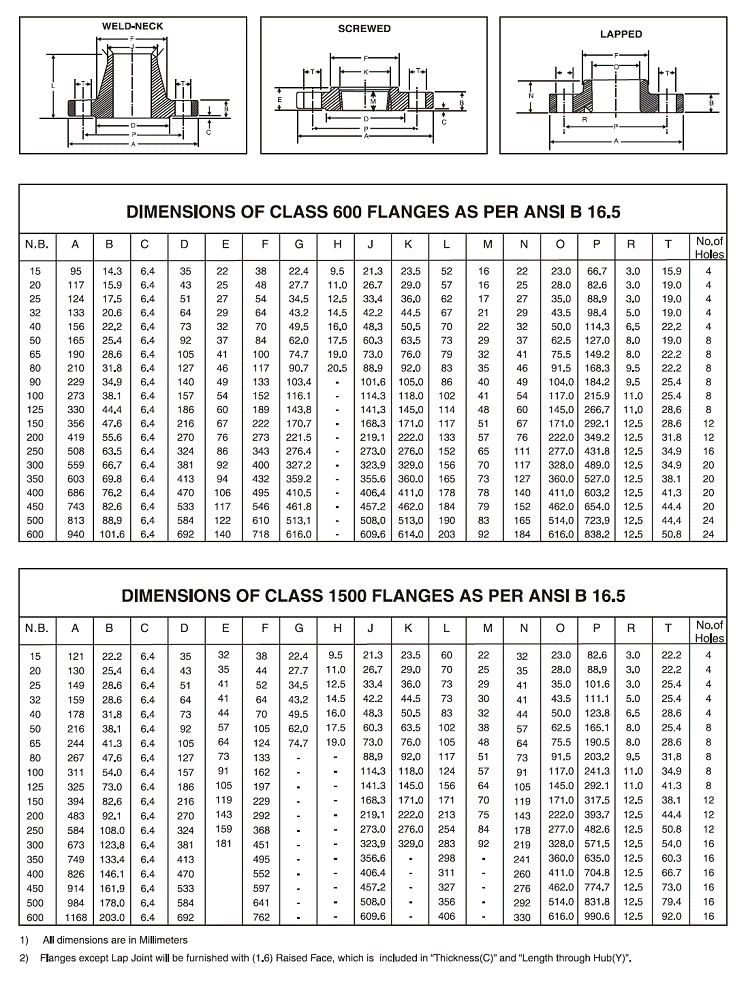

3.Cấu tạo mặt bích inox
cau_tao_mat_bich_inox

kich_co_mat_bich_inox

4.Phân loại mặt bích inox

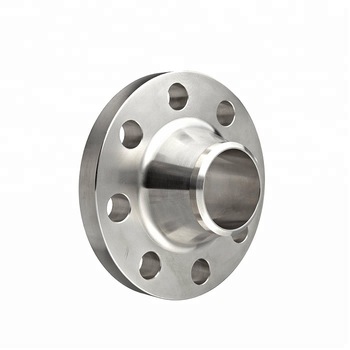

4.1.Mặt bích inox hàn cổ - Welding Neck Flange(WN)

Mặt bích inox cổ hàn(hàn cổ) có tên tiếng anh Welding Neck Flange(WN) là một loại bích được hàn cổ cao sử dụng chủ yếu trong các hệ thống đường ống có áp lực cao được thiết kế giúp tránh tập trung các áp lực của lưu chất lên mặt bích giúp kết nối với các hệ thống một cách chắc chắn và tạo độ kín giúp các lưu chất không bị cho rò rỉ ra ngoài. Mặt bích inox cổ hàn được gia công kỹ thuật rèn mỏng hơn các mặt bích khác, tuy nhiên vẫn tạo được sự chắc chắn và tạo hiệu suất công việc tốt nhất hiện nay.

mat_bich_inox_co_han

4.2.Mặt bích inox bọc đúc – Socket Weld Flange(SW)

Mặt bích inox bọc đúc có tên tiếng anh Socket Weld Flange là loại mặt bích được làm bằng inox có cấu tạo đơn giản khi kết nối với các hệ thống chỉ được lắp đặt bằng một mối nối ghép hàn duy nhất sử dụng chủ yếu trong các hệ thống vừa và nhỏ. Mặt bích inox bọc đúc được lắp vào các ống theo dạng đưa ống vào trong bích và cách phần bọc đúc một khoảng nhỏ điều này khiến mặt bích làm việc phù hợp trong môi trường có áp lực cao.

mat_bich_inox_3

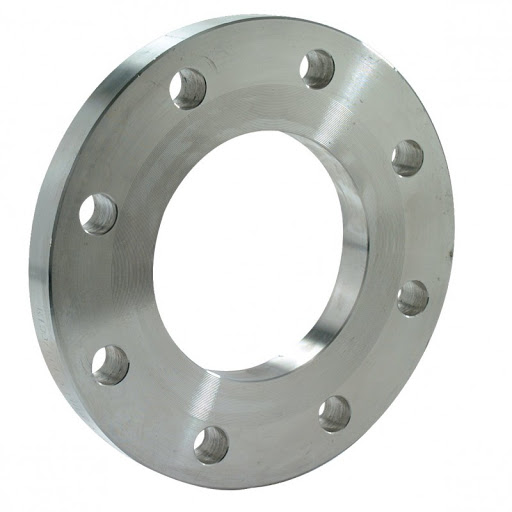

4.3.Mặt bích inox hàn trượt – Slip On Flange(SO)

Mặt bích inox hàn trượt tên tiếng anh Slip On Flange(SO) là loại mặt bích tâm trong khá lớn và có thể trượt trên đường ống giúp dễ dàng thay đổi vị trí để sử dụng phù hợp trong các hệ thống. Mặt bích inox hàn trượt được hàn cả mặt tỏng và ngoài tạo độ chắc chắn cho mặt bích, kết cấu bền vững, chất liệu inox bền phù hợp với các môi trường nhiệt cao, áp cao và các chất ăn mòn.

mat_bich_inox_khong_go

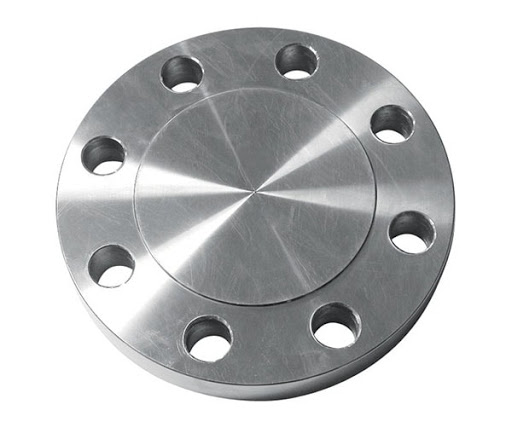

4.4.Mặt bích inox mù(đặc) – Blind Flange(BF)

Mặt bích inox mù có tên tiếng anh Blind Flange(BF) là loại mặt bích không có tâm giữa thường được dùng trong các hệ thống bịt, hệ thống đóng kín các đường ống giúp chặn quá trình lưu thông dòng chảy tạm thời có tác dụng tương tự các nắp, đĩa đậy nhưng chịu được áp lực cao, nhiệt lớn và làm việc được trong môi trường có các chất ăn mòn.

mat_bich_mu_inox

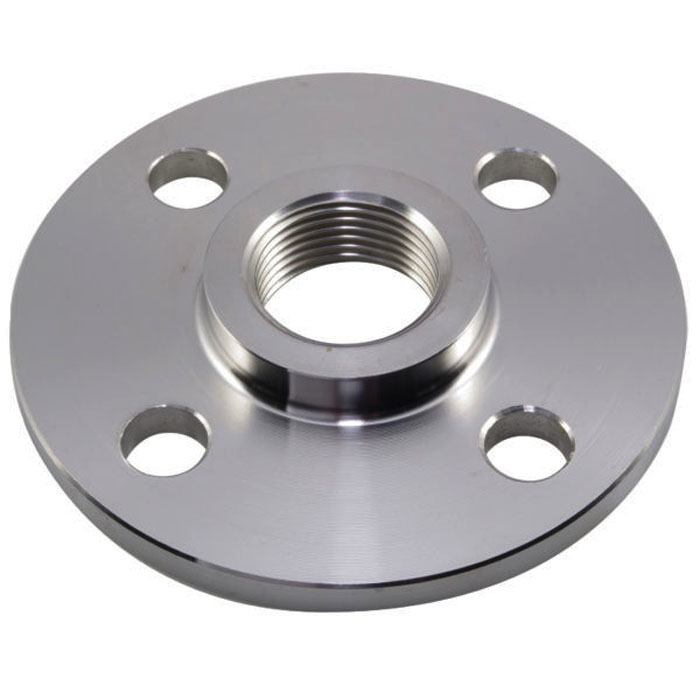

4.5.Mặt bích inox ren – Threaded Flange(TF)

Mặt bích inox ren tên tiếng anh Threaded Flange(TF) là loại bích khá đặc biệt dùng để kể nối với các đường ống bằng kiểu ghép ren trong đó mặt bích đóng vai trò là ren trong, đường ống, thiết bị là ren ngoài. Mặt bích inox ren thường khá ít được sử dụng do khi kết nối bích yếu và dễ rò rỉ hơn các mặt bích khác tuy bích vẫn được sử dụng nhiều trong các hệ thống nhỏ và thích hợp trong điều kiện áp lực thấp. Lưu ý các lắp nối bích để sử dụng, một cách an toàn tránh gây nguy hiểm cho người sử dụng và hệ thống sử dụng.

mat_bich_inox_co_go

4.6.Mặt bích inox lỏng – Lap Jont Flange(LJ)

Mặt bích inox lỏng có tên tiếng anh Lap Jont Flange(LJ) là loại bích thường đường dùng trong các đoạn ống ngắn, mặt bích khá mỏng sử dụng trong các đường ống có áp lực thấp vì thế có giá thành khá rẻ phù hợp với các hệ thống sản xuất, công nghiệp nhẹ. Mặt bích inox lỏng có thể dễ dàng lắp đặt trên đường ống, có thể trượt và xoay quang hệ thống dễ dàng điều chỉnh, khả năng chông các chất ăn mòn tốt và có nhiều kích cỡ khác nhau

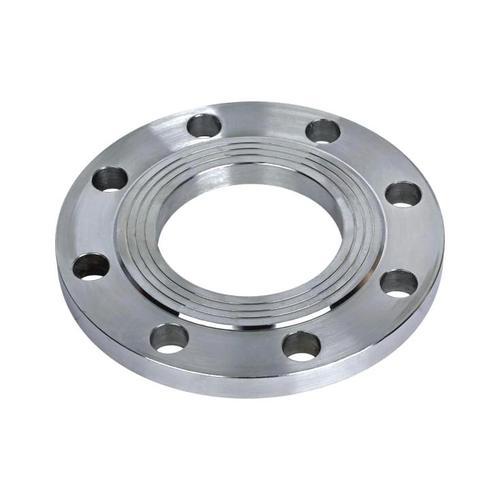

4.7.Phân loại mặt bích inox theo chất liệu

  • Mặt bích inox sus 201
  • Mặt bích inox sus 304
  • Mặt bích inox sus 316

mat_bich_inox_4

4.8.Phân loại mặt bích inox theo tiêu chuẩn

Mặt bích inox tiêu chuẩn JIS

  • Mặt bích inox tiêu chuẩn JIS 5k
  • Mặt bích inox tiêu chuẩn JIS 10k
  • Mặt bích inox tiêu chuẩn JIS 16k
  • Mặt bích inox tiêu chuẩn JIS 20k

Mặt bích inox tiêu chuẩn DIN

  • Mặt bích inox tiêu chuẩn PN10
  • Mặt bích inox tiêu chuẩn PN16
  • Mặt bích inox tiêu chuẩn PN40

Mặt bích inox tiêu chuẩn ANSI

  • Mặt bích inox tiêu chuẩn Class 150
  • Mặt bích inox tiêu chuẩn Class 300
  • Mặt bích inox tiêu chuẩn Class 600
  • Mặt bích inox tiêu chuẩn Class 900
  • Mặt bích inox tiêu chuẩn Class 1500

Mặt bích inox tiêu chuẩn BS

  • Mặt bích inox tiêu chuẩn BS 4504
  • Mặt bích inox tiêu chuẩn BS 6735

5.Ứng dụng mặt bích inox

Mặt bích inox được ứng dụng trong nhiều hệ thống ngành nghề, lĩnh vực dùng để lắp đặt, thay thế các hệ thống đường ống, các thiết bị công nghiệp và lắp đặt chủ yếu trong các hệ thống xử lý nước sạch, nước thải, các dung dịch ăn mòn trong các nhà máy chể biến thực phẩm, các nhà máy sản xuất đồ uống, các nhà máy sản xuất dược phẩm, thiết bị y tế và các hệ thống xăng, dầu khí, hệ thống năng lượng điện, nhiệt điện, thủy điện, hệ thống PCCC,… và nhiều hệ thống đường ống khác.

6.Báo giá mặt bích inox

Mặt bích inox có nhiều loại với nhiều kích cỡ, mẫu mã, chất liệu và xuất xứ khác nhau, quý khách hàng nên có sự lựa chọn thông minh nhất để chọn được loại mặt bích inox phù hợp với hệ thống sử dụng của mình nhất. Gọi ngay 0965.241.836 hoặc gửi thông tin về mail congnghiepgroup@gmail.com để nhận được tư vấn và báo giá mặt bích inox ngay nhé !
