Van bướm tai bích điều khiển điện

1.Van bướm tai bích điều khiển điện là gì?

Van bướm tai bích điều khiển điện là dạng của van bướm điều khiển điện có phần thân van bướm được thiết kết tai bích xung quay thân van với các lỗ bắt bulong nhưng riêng biệt. Van bướm tai bích điều khiển điện sử dụng bộ truyền động với điện áp 24V, 220V để giúp van bướm đóng mở một cách tự động. Van bướm tai bích điều khiển thường được dùng lắp đặt phù hợp với hầu hết các hệ thống, thiết bị đường ống do thiết kế tai bích thông dụng lắp tốt với đa dạng tiêu chuẩn mặt bích.

2.Thông số kỹ thuật van bướm tai bích điều khiển điện

• Kích cỡ: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500
• Chất liệu: gang, inox, nhựa, thép
• Kết nối: tai bích
• Dạng điều khiển: on/off, tuyến tính
• Điện áp: 24V, 110V, 220V
• Nhiệt độ: 0 độ C đến 300 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường làm việc: nước, khí hơi, dung dịch, hóa chất
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản, Malaysia, Châu âu
• Bảo hành: 12 tháng.

3.Phân biệt van bướm tai bích điều khiển điện

Để nhận biết và phân biệt được van bướm tai bích điều khiển điện so với các dạng van bướm điện khác bạn chỉ cần quan tâm đến phần thân của van bướm.

Phần thân van bướm sẽ có nhiều tai lỗ bắt bích riêng biệt và nằm xung quanh thân van, 2 tai, 4 tai, 8 tai và nhiều hơn phụ thuộc theo từng dạng van bướm.

Van bướm tai bích điều khiển điện có phần thân mỏng thường dùng để kẹp các mặt bích của đường vào van.

Phần thân van bướm tai bích điện có thể lắp đặt phù hợp với hầu hết các tiêu chuẩn bích khác với các dạng van bướm mặt bích theo tiêu chuẩn thông dụng.

4.Cấu tạo và nguyên lý làm việc van bướm tai bích điều khiển điện

Cấu tạo

Van bướm tai bích điều khiển điện có cấu tạo gồm 2 phần chính:

Thân van bướm tai bích: phần này gồm thân ngoài, tai bích, gioăng làm kín, đĩa van cánh bướm và trục van. Thân van sẽ dùng lắp với các thiết bị và ống cánh van đóng mở giúp lưu chất lưu thông qua hoặc ngăn lại.

Bộ điều khiển điện gồm vỏ ngoài làm bằng nhựa cao cấp hoặc hợp kim nhôm được tích hợp lục lăng trục vặn khi van mất điện, đầu hiển thị đóng mở và màn hình điều khiển đối với dạng tuyến tính. Bên trong bộ điều khiển điện gồm tụ nguồn với điện áp 24V, 220V hoặc 380V, bộ đấu nối dây nguồn, các trục bánh răng và motor để giúp van hoạt động chuyển động xoay.

Nguyên lý làm việc

Van bướm tai bích điều khiển điện hoạt động đơn giản bằng cách cấp điện vào bộ điện để thân van bướm hoạt động đóng hoặc mở. Chuyển động của van sẽ là chuyển động xoay trục đến khi hết góc và ngược lại.

Tham khảo đầy đủ nguyên lý làm việc tại: van bướm điều khiển điện.

5.Ưu điểm và ứng dụng van bướm tai bích điều khiển điện

Ưu điểm

• Van bướm tai bích điều khiển điện có nhiều đặc điểm nổi trội như:
• Dễ dàng lắp đặt với nhiều đoạn đường ống khác nhau.
• Dễ dàng lắp đặt với hầu hết các tiêu chuẩn mặt bích DIN, JIS, BS, ANSI,…
• Điều khiển đóng mở đơn giản và hoàn toàn tự động.
• Đường kính thân lớn giúp các lưu chất dễ dàng đi qua, thuận lợi cho quá trình làm việc.
• Hoạt động đa dạng với kiểu tuyến tính đóng mở nhiều góc độ.
• Kết nối đồng bộ hoạt động đóng mở nhiều van một lúc khi được cài đặt với tủ điện.
• Đa dạng xuất xứ, kích cỡ, mẫu mã chất lượng phù hợp với nhiều hệ thống, công trình tại Việt Nam.

Ứng dụng

Van bướm tai bích điều khiển điện ứng dụng chủ yếu cho các hệ thống, thiết bị cung cấp xử lý nước, lưu chất lỏng, dung dịch, hóa chất, khí hơi được lắp đặt trong nhiều khu công nghiệp, các nhà sản xuất, chế tạo, các công trình, các tòa nhà, hệ thống PCCC, hệ thống cấp nước, trạm bơm, máy bơm,…

6.Các hình ảnh van bướm tai bích điều khiển điện

Van bướm inox tai bích điều khiển điện

Van bướm gang tai bích điều khiển điện

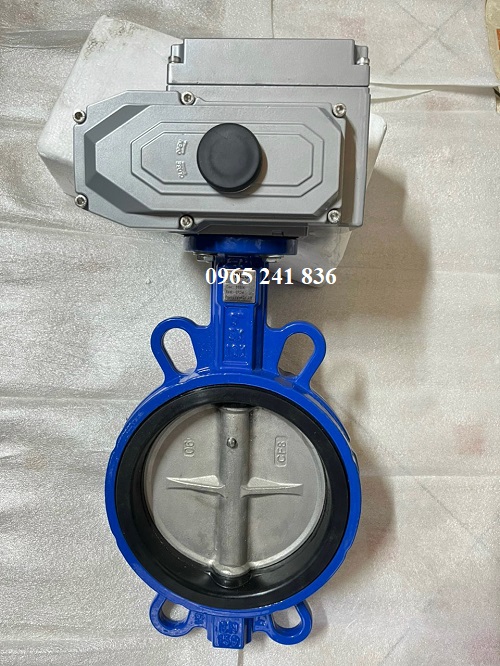

Van bướm tai bích điều khiển điện ON/OFF

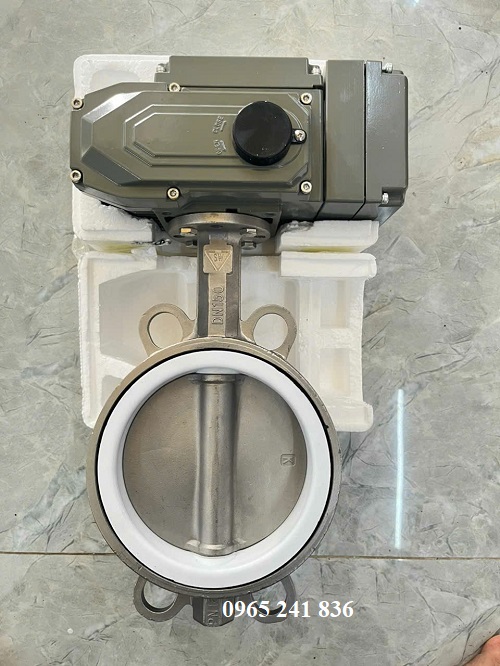

Van bướm tai bích điều khiển điện tuyến tính

Van bướm tai bích điều khiển điện theo điện áp

• Van bướm tai bích điều khiển điện 24VDC
• Van bướm tai bích điều khiển điện 220VAC
• Van bướm tai bích điều khiển điện 380VAC

7.Báo giá van bướm tai bích điều khiển điện

Van bướm tai bích điều khiển điện có nhiều mức giá dựa theo các kích cỡ, chất liệu, kiểu dạng và xuất xứ của van. Thông thường thì giá thành của van bướm tai bích điều khiển điện sẽ rẻ hơn các dạng van bướm gắn thẳng bích trên thân. Để nhận được van bướm tai bích điều khiển điện có chất lượng cao và giá thành rẻ quý khách hàng liên hệ ngay với công ty Thuận Phát để nhận được tư vấn và báo giá ngay nhé.
