Van điều khiển điện là gì?

Lượt xem: 24747

Đánh giá

Van điều khiển điện tên tiếng anh là Electric control valve à loại van sử dụng đầu điều khiển điện để điều khiển hoạt động đóng mở của thân van một cách hoàn toàn tự động. Van điều khiển điện có nhiều loại như van bướm, van bi, van dao, van cầu, van cổng,... Để tìm hiểu rõ hơn về van điều khiển điện là gì? mời quý khách hàng xem thêm tại bài viết dưới đây.

1. Van điều khiển điện là gì?

   Van điều khiển điện tên tiếng anh là Electric control valve à loại van sử dụng đầu điều khiển điện để điều khiển hoạt động đóng mở của thân van một cách hoàn toàn tự động. Van điều khiển điện có nhiều loại như van bướm, van bi, van dao, van cầu, van cổng,... sử dụng điện áp 24V, 220V và lắp đặt với các hệ thống thiết bị theo nhiều kiểu như mặt bích, wafer, nối ren, nối hàn,... Van điều khiển điện có nhiều loại mỗi loại sẽ có mẫu chất liệu như gang, thép, inox, nhựa, đồng,... có nhiều kích cỡ lớn nhỏ ứng dụng trong các hệ thống xử lý nước, khí hơi, dung dịch, hóa chất, xăng dầu,... Van điều khiển điện được nhập khẩu trực tiếp từ nhiều nước lớn trên thế giới như Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Hàn Quốc, Châu âu,... với chất lượng tốt và giá thành rẻ nhất hiện nay.

van_dieu_khien_khi_nen_899

2. Thông số van điều khiển điện

  • Kích cỡ ren: DN15, DN20, DN25, DN32, DN40, DN50.
  • Kích cỡ bích: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500.
  • Vật liệu van: inox 201, 304, 316, nhựa PVC, UPVC, CPVC, gang, gang dẻo, thép cacbon...
  • Kiểu van: ON/OFF hoặc tuyến tính
  • Kiểu lắp: Wafer, Luge, mặt bích JIS, BS, DIN, ANSI
  • Áp lực làm việc: PN10, PN16, PN25,...
  • Nhiệt độ làm việc: -10 ~ 180 độ C
  • Điện áp: 24V, 220V, 380V.
  • Môi trường làm việc: Chất lỏng, khí nén, hơi nóng, nước, dung dịch, hóa chất,...
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Châu âu,...
  • Bảo hành: 12 tháng

3. Cấu tạo và nguyên lý làm việc van điều khiển điện

3.1. Cấu tạo van điều khiển điện

   Phần đầu điều khiển điện gồm các bộ phận như vỏ đầu điện, các bộ phận bên trong đầu điện như mô tơ, bảng mạch, các dây dẫn, trục, bánh răng, màn hình hiển thị, đầu nối dây dẫn,... được sử dụng để kết nối với phần thân van công nghiệp, và giúp các loại van công nghiệp dễ dàng đóng mở, hoạt động.

   Phần thân van có nhiều loại như van bướm, van bi, van cổng, van cầu, van dao,... được cấu tạo bằng nhiều chất liệu khác nhau như gang, inox, thép, nhựa,... với cấu tạo của các dạng van như:

  • Van bướm có cấu tạo gồm thân van ngoài có kiểu lắp mặt bích hoặc wafer, bên trong gồm đĩa van(cánh bướm), gioăng làm kín, trục ty,...
  • Van bi gồm có 1 quả bi rỗng nằm bến trong thân van được gắn với trục và bọc quanh bởi gioăng làm kín, thân van bên ngoài dạng ống dài có kiểu lắp như ren, nối hàn, mặt bích,...
  • Van dao gồm thân dao và cánh van dạng lưỡi dao lớn,.... van cầu có trục đĩa van đóng mở lên xuống,...

van_dieu_khien_khi_nen_8899

3.2. Nguyên lý làm việc van điều khiển điện

   Van điều khiển điện hoạt động theo nguyên lý cấp điện vào bộ điều khiển điện, điện sẽ được đưa vào bảng mạch giúp biến đổi điện năng thành cơ năng khiến mô tơ hoạt động làm cho bánh răng quay, khiến trục xoay theo làm đĩa van mở kiểu xoay góc 90 độ hoặc nâng lên khiến van mở và ngược lại khi ngưng hoạt động hoặc hết hành trình đĩa van sẽ quay về vị trí ban đầu, van đóng.

  • Van điều khiển điện on/off hoạt động theo kiểu đóng mở hoàn toàn, khiến phần đĩa van trong thân van đóng và mở theo một góc độ duy nhất.
  • Van điều khiển điện tuyến tính là loại đầu điện giúp van đóng mở tốt theo nhiều góc độ khác nhau.

4. Phân loại van điều khiển điện

4.1. Van bướm điều khiển điện

  • Van bướm điều khiển điện gang
  • Van bướm điều khiển điện inox
  • Van bướm điều khiển điện thép
  • Van bướm điều khiển điện nhựa
  • Van bướm điều khiển điện đồng
  • Van bướm điều khiển điện mặt bích
  • Van bướm điều khiển điện tuyến tính
  • Van bướm điều khiển điện on/off
  • Van bướm điều khiển điện China
  • Van bướm điều khiển điện Taiwan
  • Van bướm điều khiển điện Korea
  • Van bướm điều khiển điện Japan
  • Van bướm điều khiển điện Châu âu
  • Van bướm điều khiển điện 24V
  • Van bướm điều khiển điện 220V

van_buom_dieu_khien_khi_nen_899

4.2. Van bi điều khiển điện

  • Van bi điều khiển điện gang
  • Van bi điều khiển điện inox
  • Van bi điều khiển điện thép
  • Van bi điều khiển điện nhựa
  • Van bi điều khiển điện đồng
  • Van bi điều khiển điện mặt bích
  • Van bi điều khiển điện tuyến tính
  • Van bi điều khiển điện on/off
  • Van bi điều khiển điện China
  • Van bi điều khiển điện Taiwan
  • Van bi điều khiển điện Korea
  • Van bi điều khiển điện Japan
  • Van bi điều khiển điện Châu âu
  • Van bi điều khiển điện 24V
  • Van bi điều khiển điện 220V

van_bi_dieu_khien_khi_nen_899

4.3. Van cầu điều khiển điện

  • Van cầu điều khiển điện gang
  • Van cầu điều khiển điện inox
  • Van cầu điều khiển điện thép
  • Van cầu điều khiển điện nhựa
  • Van cầu điều khiển điện đồng
  • Van cầu điều khiển điện mặt bích
  • Van cầu điều khiển điện tuyến tính
  • Van cầu điều khiển điện on/off
  • Van cầu điều khiển điện China
  • Van cầu điều khiển điện Taiwan
  • Van cầu điều khiển điện Korea
  • Van cầu điều khiển điện Japan
  • Van cầu điều khiển điện Châu âu
  • Van cầu điều khiển điện 24V
  • Van cầu điều khiển điện 220V

van_cau_dieu_khien_khi_nen_899

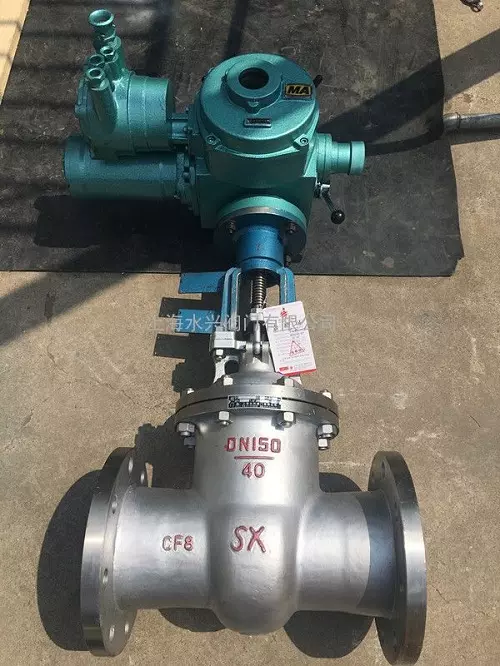

4.4. Van cổng điều khiển điện

  • Van cổng điều khiển điện gang
  • Van cổng điều khiển điện inox
  • Van cổng điều khiển điện thép
  • Van cổng điều khiển điện nhựa
  • Van cổng điều khiển điện đồng
  • Van cổng điều khiển điện mặt bích
  • Van cổng điều khiển điện tuyến tính
  • Van cổng điều khiển điện on/off
  • Van cổng điều khiển điện China
  • Van cổng điều khiển điện Taiwan
  • Van cổng điều khiển điện Korea
  • Van cổng điều khiển điện Japan
  • Van cổng điều khiển điện Châu âu
  • Van cổng điều khiển điện 24V
  • Van cổng điều khiển điện 220V

van_cong_dieu_khien_khi_nen_899

4.5. Van dao điều khiển điện

  • Van dao điều khiển điện gang
  • Van dao điều khiển điện inox
  • Van dao điều khiển điện thép
  • Van dao điều khiển điện nhựa
  • Van dao điều khiển điện đồng
  • Van dao điều khiển điện mặt bích
  • Van dao điều khiển điện tuyến tính
  • Van dao điều khiển điện on/off
  • Van dao điều khiển điện China
  • Van dao điều khiển điện Taiwan
  • Van dao điều khiển điện Korea
  • Van dao điều khiển điện Japan
  • Van dao điều khiển điện Châu âu
  • Van dao điều khiển điện 24V
  • Van dao điều khiển điện 220V

van_dao_dieu_khien_khi_nen_899

5. Ứng dụng van điều khiển điện

  • Van điều khiển điện ứng dụng trong các hệ thống xử lý nước, dung dịch, hóa chất, chất thải,...
  • Van điều khiển điện ứng dụng trong các hệ thống khí hơi, lò hơi, nồi hơi trong các khu công nghiệp sản xuất
  • Van điều khiển điện ứng dụng trong các hệ thống hơi nóng, dầu nóng, dung dịch nóng trong các nhà máy, xưởng
  • Van điều khiển điện ứng dụng trong các hệ thống xử lý các chất đặc sệt, chất rắn bẩn, bùn, than đá, bột, xi măng,...
  • Van điều khiển điện ứng dụng trong các hệ thống chế biến, sản xuất thực phẩm, dược phẩm,...

6. Ưu điểm và nhược điểm van điều khiển điện

6.1. Ưu điểm van điều khiển điện

  • Van điều khiển điện được điều khiển tự động bằng bộ điện mà không phải tốn sức như van tay gạt hoặc van tay quay.
  • Van điều khiển điện có nhiều loại với nhiều kích cỡ, chất liệu khác nhau ohuf hợp sử dụng với nhiều hệ thống
  • Thời gian đóng mở van điều khiển điện nhanh
  • Dễ dàng lắp đặt và điều khiển van điều khiển điện
  • Giúp đảm bảo sự an toàn cho người vận hành vì van được điều khiển từ xa,..
  • Phù hợp với nhiều điện áp 24V, 220V và điều khiển bằng các bộ điều khiển on/off, điều khiển tuyến tính

van_dieu_khien_khi_nen_8999

6.2. Nhược điểm van điều khiển điện

  • Van điều khiển điện nên yêu cầu người vận hành phải hiểu rõ chuyên môn của van
  • Giá thành van điều khiển điện cũng cao hơn các loại van tay gạt, tay quay,...
  • Đối với loại van điều khiển điện tuyến tính sẽ vận hành phức tạp hơn van on/off

7. Một số lưu ý khi lắp đặt van điều khiển điện

  • Kiểm tra hệ thống trước khi lắp đặt van điều khiển điện
  • Kiểm tra các kích cỡ van, điện áp sao cho phù hợp với hệ thống nhất
  • Chuẩn bị đầy đủ các thiết bị để lắp đặt van điều khiển điện
  • Lắp đặt và vặn chặt, làm kín van với hệ thống sao cho van kết nối với các hệ thống một cách chắc chắn nhất
  • Cho chạy test thử để kiểm tra độ ổn định và an toàn van điều khiển điện.

Trên đây là toàn bộ bài viết giới thiệu van điều khiển điện là gì? Hy vọng bài viết này sẽ đem đến cho quý khách hàng những kiến thức bổ ích nhất, giúp khách hàng có thể dễ dàng lựa chọn, mua và sử dụng van điều khiển điện. Để xem thêm các loại van điều khiển điện khác mới quý khách hàng xem thêm tại vanhanoi.com.
