Van tay gạt thủy lực 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay

van-tay-gat-thuy-luc-1-tay-2-tay-3-tay-4-tay-5-tay-6-tay - ảnh nhỏ  1
Van tay gạt thủy lực 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay

Van tay gạt thủy lực 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van: ¼” – 2” (DN8 – DN50)
  • Vật liệu cấu tạo: thép, inox, gang, nhựa, đồng,...
  • Kiểu van: 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay,...
  • Kiểu lắp: nối ren
  • Tốc độ: 20 đến 300 l/phút
  • Áp lực làm việc: 315 kg/cm2
  • Nhiệt độ làm việc: - 20 đến 80 độ C
  • Môi trường làm việc: dầu thủy lực, nhớt, lưu chất,...

Lượt xem: 14650

Đánh giá 1 lượt đánh giá

1. Van tay gạt thủy lực là gì?

   Van tay gạt thủy lực tên tiếng anh Hydraulic hand valve là một loại van cơ sử dụng tay gạt để giúp hệ thống thủy lực hoạt động. Van tay gạt thủy lực có nhiệm vụ giúp ổn định hoạt động của hệ thống, giúp nâng cao năng suất làm việc trong các hệ thống thủy lực. Van tay gạt thủy lực có nhiều loại với các tay gạt 1 cần, 2 cần, 3 cần, 4 cần,... phù hợp sử dụng cho các hệ thống nhỏ có tuần suất hoạt động thấp. Van tay gạt thủy lực được điều khiển theo dạng cơ giúp tiết kiệm được năng lượng điện hơn các loại van thủy lực điện và van còn được ứng dụng nhiều trong các hệ thống, thiết bị công nghiệp, nông nghiệp, lĩnh vực sản xuất, chế biến, gia công và chế tạo,...

   Van tay gạt thủy lực thường được kết hợp sử dụng với các thiêt bị như xi lanh thủy lực, motor dầu, bơm, thùng chứa và phụ kiện khác. Van tay gạt thủy lực sử dụng tay để gạt hoặc kéo van giúp điều khiển dòng chảy dầu, chia nhớt giúp hệ thống dễ dàng hoạt động. Các sản phẩm van tay gạt thủy lực được chúng tôi nhập với số lượng lớn, đa dạng mẫu mã kiểu loại, đầy đủ các loại giấy tờ và được bảo hành 12 tháng.

Tên gọi khác van tay gạt thủy lực

  • Van tay trang thủy lực
  • Van chia nhớt thủy lực

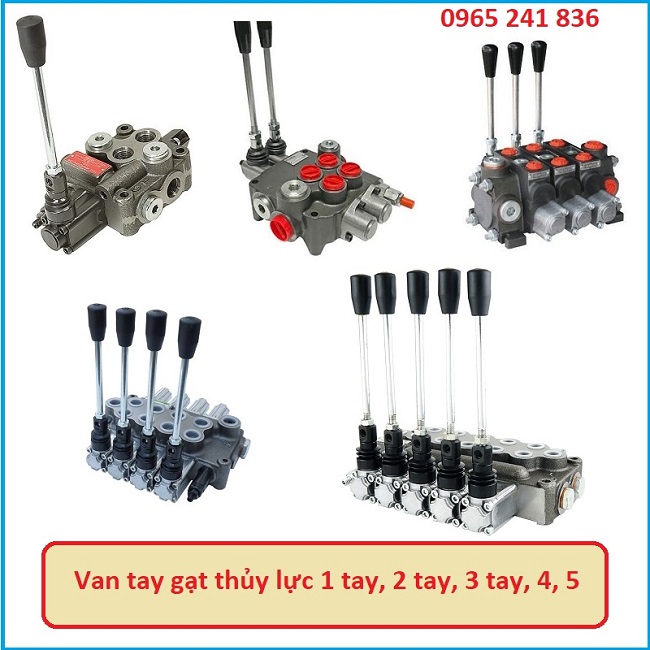

van_tay_gat_thuy_luc

2. Thông số kỹ thuật van tay gạt thủy lực

  • Kích cỡ van: ¼” – 2” (DN8 – DN50)
  • Vật liệu cấu tạo: thép, inox, gang, nhựa, đồng,...
  • Kiểu van: 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay,...
  • Kiểu lắp: nối ren
  • Tốc độ: 20 đến 300 l/phút
  • Áp lực làm việc: 315 kg/cm2
  • Nhiệt độ làm việc: - 20 đến 80 độ C
  • Môi trường làm việc: dầu thủy lực, nhớt, lưu chất,...
  • Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản, Châu âu,...
  • Bảo hành: 12 tháng.

3. Cấu tạo van tay gạt thủy lực

   Van tay gạt thủy lực có cấu tạo gồm các bộ phận đơn giản như:

3.1. Thân van tay thủy lực

   Thân van tay thủy lực được làm bằng các chất liệu bền bỉ như gang, thép, inox, nhôm với các đường dầu cấp vào và đi ra được bố trí đơn giản như:

  • Đường dầu vào là đường trực tiếp cấp dầu vào qua bơm thủy lực ký hiệu là P.
  • Đường dầu ra là đường kết nối với xi lanh thủy lực ký hiệu A, B.
  • Đường dầu hồi hay trả ngược về thùng dầu ký hiệu T

   Các đường dầu vào, dầu ra và hồi của van được bố trí nằm trên thân van giúp quý khách có thể dễ dàng lắp đặt với các hệ thống thiết bị thủy lực.

3.2. Bộ phận chỉnh áp suất

   Bộ phận chỉnh áp suất van được dùng để điều chỉnh áp lực làm việc của các lưu chất, nằm cạnh đường dầu vào P và có dạng nút vặn. Nút chỉnh áp suất có 2 chiều, chiều tăng thuận chiều kim đồng hồ và có áp suất max 315 bar(kg/cm2). Để dễ dàng điều chỉnh áp suất của van các bạn có thể nới lỏng ốc công để điều chỉnh và vặn chặt lại sau khi điều chỉnh xong.

3.3. Tay gạt

   Tay gạt được lắp đặt trên van tay thủy lực với nhiều loại 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay và được lắp đặt chủ yếu theo 2 phương, lắp đặt theo phương đứng và lắp đặt theo phương ngang. Tay gạt được làm bằng chất liệu bền bỉ, thép không ghỉ, inox và được bọc một lớp bảo vệ nhựa giúp người vận hành dễ dàng cầm nắm và dùng để cách điện, cách nhiệt.

  • Tay gạt ở vị trí chính giữa ban đầu không hoạt động, dầu bơm vào hồi về thùng dầu và đi ra đường T.
  • Khi gạt tay gạt, bơm dầu vào van ra đường A hoặc B theo hướng tay gạt.
  • Vặn ốc lỏng hoặc siết chặt để dễ dàng điều chỉnh tay gạt.

nguyen_ly_hoat_dong_van_tay_gat_thuy_luc

4. Nguyên lý hoạt động van tay gạt thủy lực

   Van tay gạt thủy lực có nguyên lý hoạt động rất đơn giản dùng tay gạt, gạt sang 2 bên hoặc kéo sang 2 bên hướng cài đặt của dòng chảy lưu chất, lúc này dầu từ bơm sẽ đi vào đường A, B theo hương tay gạt và được đẩy vào các thiết bị thủy lực bơm bánh răng thuỷ lực, cánh gạt thuỷ lực, bơm piston thuỷ lực và được đẩy vào các đường ống, hệ thống cấp dẫn dầu. Lưu chất dầu đi qua van tay gạt thủy lực được điều chỉnh bởi bộ chỉnh áp, khi vượt qua mức áp cài đặt, cưa T mở và dầu được trả về thùng chứa. Khi gạt van tay gạt thủy lực về vị trí ban đầu, dầu sẽ được trả trở lại thùng van đóng.

Cùng chúng tôi tham khảo video để hiểu rõ hơn về nguyên lý hoạt động van tay gạt thủy lực:

Van tay gạt thủy lực có nhiều loại tay như:

  • Van tay gạt thủy lực 1 tay
  • Van tay gạt thủy lực 2 tay
  • Van tay gạt thủy lực 3 tay
  • Van tay gạt thủy lực 4 tay
  • Van tay gạt thủy lực 5 tay
  • Van tay gạt thủy lực 6 tay

cau_tao_van_tay_gat_thuy_luc

5. Các loại van tay gạt thủy lực mà chúng tôi cung cấp

5.1. Van tay gạt thủy lực dạng kéo

5.2. Van tay gạt thủy lực dạng gạt

5.3. Van tay gạt thủy lực bắt đế

5.4. Van tay gạt thủy lực bắt ren

5.5. Van tay gạt thủy lực một cần

5.6. Van tay gạt thủy lực nhiều cần

5.7. Van tay gạt thủy lực liền áp

5.8. Van tay gạt thủy lực theo chất liệu

  • Van tay gạt thủy lực inox
  • Van tay gạt thủy lực thép
  • Van tay gạt thủy lực gang
  • Van tay gạt thủy lực nhôm
  • Van tay gạt thủy lực nhựa
  • Van tay gạt thủy lực đồng

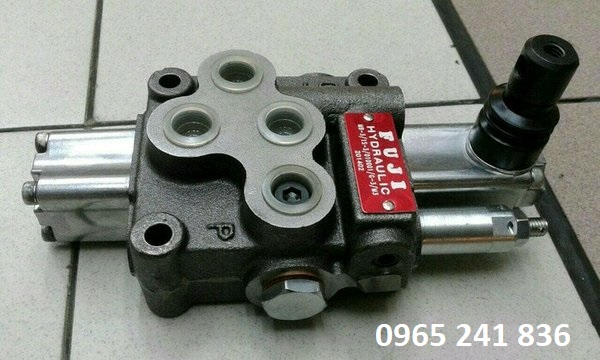

than_van_tay_gat_thuy_luc

5.9. Van tay gạt thủy lực theo xuất xứ

  • Van tay gạt thủy lực Hàn Quốc
  • Van tay gạt thủy lực Nhật Bản
  • Van tay gạt thủy lực Trung Quốc
  • Van tay gạt thủy lực Đài Loan
  • Van tay gạt thủy lực Ấn Độ
  • Van tay gạt thủy lực Đức
  • Van tay gạt thủy lực Balan
  • Van tay gạt thủy lực Đức
  • Van tay gạt thủy lực Italia
  • Van tay gạt thủy lực Châu âu

6. Ứng dụng van tay gạt thủy lực

  • Van tay gạt thủy lực ứng dụng để lắp đặt cho các hệ thống sản xuất, lắp đặt, láp giáp các loại xe cơ giới, dùng hỗ trợ đế nâng thủy, cánh tay robot để sản xuất xe.
  • Van tay gạt thủy lực ứng dụng trong các hệ thống xe cẩu, xe kéo, xe đẩy, xe nâng dùng trong xây dựng, vận chuyển hàng hóa, khai thác gỗ, đất đá...
  • Van tay gạt thủy lực ứng dụng trong sản xuất hệ thống tàu biển, ứng dụng trong lĩnh vực quân sự,...
  • Van tay gạt thủy lực ứng dụng trong các loại máy ép, máy thủy lực, sản xuất gia công vật liệu ống, phụ kiện thép, inox,...
  • Van tay gạt thủy lực ứng dụng trong hệ thống khai thác khoáng sản, các hệ thống thủy điện, nhiệt điện, các nhà máy cấp xả nước,...

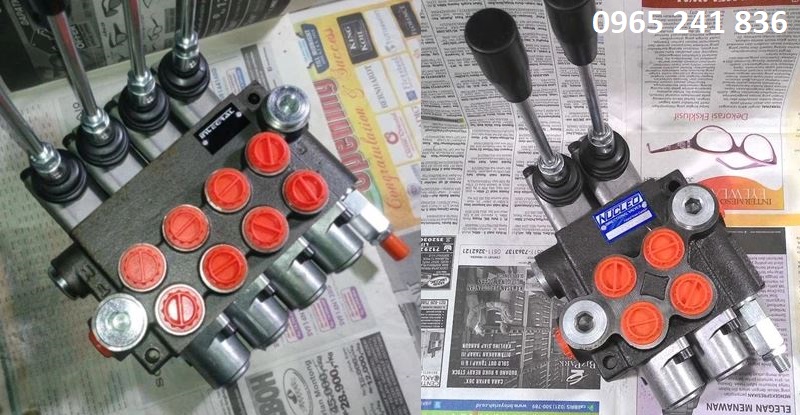

ung_dung_van_tay_gat_thuy_luc

7. Ưu điểm và nhược điểm van tay gạt thủy lực

7.1. Ưu điểm van tay gạt thủy lực

  • Van tay gạt thủy lực ưu điểm đa dạng kiểu loại sử dụng phù hợp với nhiều hệ thống, thiết bị công nghiệp, thiết bị thủy lực, hệ thống thủy lực,...
  • Van tay gạt thủy lực ưu điểm đa dạng về chất liệu inox, gang, thép, hợp kim bền bỉ, sử dụng tốt cho nhiều môi trường lưu chất nước, khí hơi, dung dịch, hóa chất,...
  • Van tay gạt thủy lực ưu điểm giúp chia dầu, chia nhớt nhanh với độ chính xác cao.
  • Van tay gạt thủy lực ưu điểm có thể chịu được áp lực cao và giúp cho lượng lưu chất lớn đi qua van.
  • Van tay gạt thủy lực ưu điểm đa dạng về kích cỡ lắp đặt tốt cho nhiều hệ thống.
  • Van tay gạt thủy lực ưu điểm có nhiều xuất xứ khác nhau, đầy đủ các loại giấy tờ và được bảo hành 12 tháng.

7.2. Nhược điểm van tay gạt thủy lực

  • Van tay gạt thủy lực nhược điểm không dùng được cho các lưu chất có nhiệt độ cao.
  • Van tay gạt thủy lực nhược điểm không dùng được cho các lưu chất cặn bẩn, chứa nhiều tạp chất,...

8. Báo giá van tay gạt thủy lực

   Van tay gạt thủy lực có nhiều loại với nhiều kích cỡ, kiểu dạng, chất liệu và xuất xứ khác nhau vì thế mà giá thành van tay gạt thủy lực cũng phụ thuộc theo các yếu tố trên. Các loại van tay gạt thủy lực có nhiều mức giá lớn nhỏ phụ thuộc theo thị trường van và nguyên vật liệu sản xuất.

   Van tay gạt thủy lực được CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT nhập khẩu và phân phối khắp các thị trường Việt Nam với chất lượng tốt nhất, giá thành rẻ nhất, đầy đủ các loại giấy tờ COCQ và được bảo hành 12 tháng.

   Liên hệ ngay với chúng tôi để được tư vấn miễn phí và nhận báo giá van tay gạt thủy lực ngay bạn nhé!
