Bảng mạch van điều khiển điện là gì?

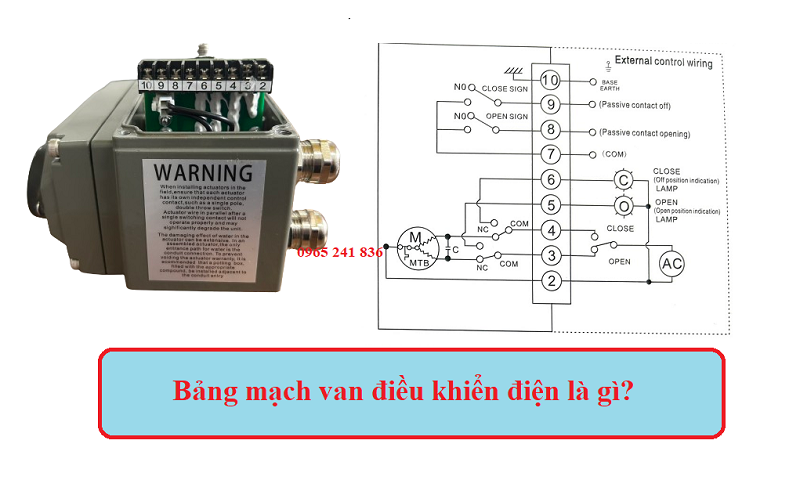

1.Bảng mạch van điều khiển điện là gì?

Bảng mạch van điều khiển điện là một bộ phận hiển thị các thông số đấu nối, điểm đấu nối dây nguồn, dây tín hiệu của đầu điều khiển điện. Bảng mạch nằm bên trong bộ điều khiển điện được thiết kế hiện đại, đơn giản và dễ hiểu giúp người vận hành dễ dàng nắm bắt được quá trình đấu nối để điều khiển các hoạt động đóng mở van. Bảng mạch van điều khiển điện rất quan trọng trong toàn bộ sản phẩm van điện và là nơi cấp nguồn hoạt động cho van. Bảng mạch van điều khiển điện có nhiều loại với mỗi kiểu điện áp, kiểu dạng đầu điều khiển sẽ tương ứng với mỗi loại mạch điện khác nhau. Cùng tìm hiểu rõ hơn từng loại ngay nhé.

2.Bảng mạch van điều khiển điện on off

Bảng mạch van điều khiển điện on off có 2 dạng bảng mạch khác nhau với các kiểu đấu nối khác nhau với nguồn 24V và 220V.

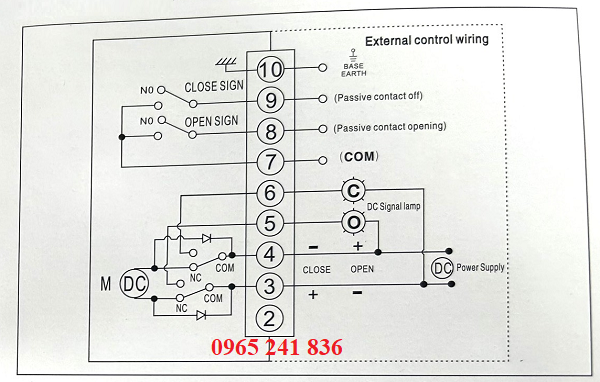

2.1.Bảng mạch van điều khiển điện on off 24V

Bảng mạch van điều khiển điện on off 24VDC có đầu nối được đánh số thứ tự từ 2 đến 10. Tác dụng của từng đầu nối:

• Đầu 3, 4 là đầu nối đóng mở van(đảo chiều để van đóng hoặc mở).
• Đầu 5, 6 đầu nối đèn.
• Đầu 7, 8, 9, 10 là đầu nối dây tín hiệu.

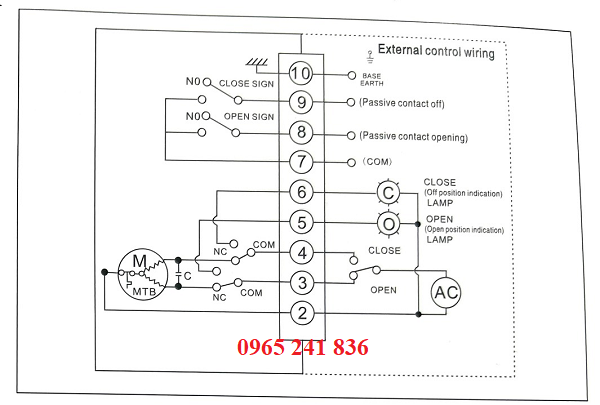

2.2.Bảng mạch van điều khiển điện on off 220V

Bảng mạch van điều khiển điện on off 220VAC được dùng trong các đầu điều khiển điện, dạng này rất phổ biến và được sử dụng thông dụng trong nhiều hệ thống thiết bị hiện. Bảng mạch dạng này rất đơn giản với các đầu chính 2, 3, 4.

• Đầu 2 dây chung, đầu 3 đấu dây mở, đầu 4 đấu dây đóng.
• Đầu 5, 6 dây đèn.
• Đầu 7, 8, 9, 10 dây tín hiệu.

Các sản phẩm van điều khiển điện on off:

• Van bi điều khiển điện on off
• Van cầu điều khiển điện on off
• Van cổng điều khiển điện on off
• Van bướm điều khiển điện on off

3.Bảng mạch van điều khiển điện tuyến tính

Bảng mạch van điều khiển điện tuyến tính thường có 2 dạng chính, dạng điều khiển đóng mở với nguồn 24V và dạng đóng mở theo nguồn điện 220V. Các tín hiệu và thông số sau khi cài đặt trong bảng mạch sẽ được truyền tải ra màn hình hiển thị LCD và được điều chỉnh đóng mở bằng cài đặt bằng các nút bấm bên ngoài đầu điều khiển.

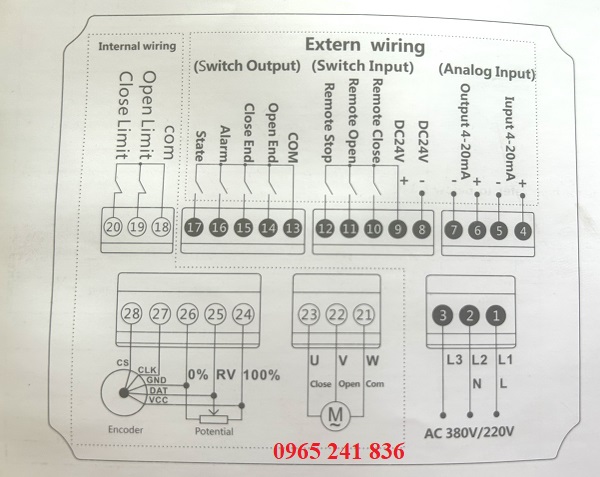

3.1.Bảng mạch van điều khiển điện tuyến tính 220V

Bảng mạch van điều khiển điện tuyến tính 220V sẽ có đầu đấu nối với mạch điện gồm có 2 dây: dây nóng (ký hiệu N) và dây lạnh(ký hiệu L). Các đầu số chính và quan trọng trong bảng mạch van điều khiển điện tuyến tính 1, 2, 3, 4, 5, 6, 7, 19, 20.

• Các đầu 1, 2, 3 để kết nối với nguồn điện.
• Các đầu 4,5,6,7 dùng để kết nối tín hiệu tuyến tính cấp 4 – 20 mA.
• Các đầu 19, 20 thông báo van mở hoạt đóng hoàn toàn.
• Các số còn lại để đấu nối với thiết bị, hệ thống khác khi có nhu cầu.

Có thể thấy bộ điều khiển điện tuyến tính 220V có thể dễ dàng điều khiển hoạt động đóng mở của các loại van theo nhiều góc, khi cấp tín hiệu càng cao thì góc đóng mở của đĩa van càng lớn và khiến lưu lượng đi qua nhiều. Ngược lại khi cấp tín hiệu nhỏ đĩa van đóng dần lại, đến tín hiệu nhất đĩa van đóng hoàn toàn.

Các sản phẩm van điều khiển điện tuyến tính:

• Van bi điều khiển điện tuyến tính
• Van cầu điều khiển điện tuyến tính
• Van cổng điều khiển điện tuyến tính
• Van bướm điều khiển điện tuyến tính

Vậy là chúng tôi đã giới thiệu đến tất cả các bạn về bảng mạch van điều khiển điện là gì? Mong rằng những chia sẻ trên sẽ giúp các bạn hiểu rõ hơn về các bảng mạch van điều khiển điện. Liên hệ với chúng tôi để giải đáp mọi thắc mắc.

Cảm ơn các bạn vì đã theo dõi bài viết trên.
