Van bi điều khiển điện tuyến tính

1.Van bi điều khiển điện tuyến tính là van gì ?

Van bi điều khiển điện tuyến tính là thiết bị công nghiệp được dùng để kết nối các hệ thống đường ống với mục đích điều tiết, đóng mở lưu lượng dòng chất chảy giúp chúng đi qua(nhiều, ít) hoặc ngăn không cho đi qua.

Van bi điều khiển điện tuyến tính cấu tạo chính có van bi - quả bi và bộ điều khiển điện tuyến tính 4-20mA. Van có thể điều khiển đóng mở theo nhiều góc độ từ 10 độ, 25 độ, 75 độ với mục đích điều tiết dòng chảy theo ý muốn. Vì thế van được ứng dụng trong nhiều lĩnh vực khác nhau : các nhà máy xử lý nước, hóa chất, dung dịch, sản xuất đồ uống, thực phẩm, hệ thống tưới tiêu...

Các loại van bi điều khiển điện tuyến tính phổ biến hiện nay :

• Van bi inox điều khiển điện tuyến tính
• Van bi nhựa điều khiển điện tuyến tính
• Van bi 3 ngã điều khiển điện tuyến tính
• Van bi điều khiển điện tuyến tính Hàn Quốc

2.Thông số kỹ thuật van bi điều khiển điện tuyến tính

• Kích cỡ van bi : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150.
• Chất liệu bộ điện : hợp kim nhôm, nhựa cách điện.
• Chất liệu van bi : gang, thép, inox 304 - 316, nhựa PVC, UPVC...
• Gioăng kín : teflon, EPDM, Viton, EPM...
• Kiểu hoạt động : tuyến tính tín hiệu 4-20mA.
• Các góc mở : 10 độ, 25 độ, 75 độ, 90 độ.
• Kiểu lắp : lắp bích, lắp ren, lắp rắc co, nối hàn...
• Điện áp : 24V, 220V, 380V.
• Nhiệt độ làm việc : -10 độ C đến 280 độ C.
• Áp lực làm việc : 10bar, 16bar, 25bar.
• Môi trường làm việc : nhiệt độ cao, chất ăn mòn, nước sạch, thải, dung dịch...
• Xuất xứ : Đài Loan, Hàn Quốc, Nhật, Châu Âu...
• Bảo hành : 12 tháng.

3.Cấu tạo và nguyên lý hoạt động van bi điều khiển điện tuyến tính

3.1.Cấu tạo van bi điều khiển điện tuyến tính

Bộ điều khiển điện tuyến tính

Đây là bộ phận dùng để điều khiển hoạt động của van, bao gồm các mạch điện, công tắc và mô tơ điện. Bộ điều khiển điện tuyến tính được lắp thêm bộ tín hiệu có nguồn là 4-20mA. Điểm khác biệt của bộ điện tuyến tính là có thể điều khiển đóng mở van theo nhiều góc độ bằng việc cho dòng điện biến đổi từ 4-20mA. Bộ điều khiển điện tuyến tính sử dụng nguồn điện đa dạng như:

• Van bi điều khiển điện tuyến tính 24VDC
• Van bi điều khiển điện tuyến tính 110V
• Van bi điều khiển điện tuyến tính 220VAC
• Van bi điều khiển điện tuyến tính 380V

Bộ điều khiển điện tuyến tính có thể lắp đặt với nhiều loại van khác nhau như van bi, van bướm,...

Phần van bi

Phần van bi là thiết bị chịu trực tiếp các tác động của các dòng lưu chất. Phần van bi thường được làm từ các vật liệu như inox, gang, nhựa bao gồm những bộ phận như quả bi, gioăng, trục,... Nhiệm vụ của van bi dùng để đóng mở, điều tiết giúp các dòng lưu chất đi qua hệ thống và ngược lại ngăn không cho đi qua. Phần van bi có tán trục để kết nối với đầu điều khiển điện với phần thân van kết nối theo kiểu nối ren, lắp bích, nối hàn, clamp vi sinh.

3.2.Nguyên lý làm việc van bi điều khiển điện tuyến tính

Khi cấp nguồn điện vào bộ điều khiển, mô tơ sẽ quay theo các góc độ tùy vào từng mức điện bạn cấp vào từ 4-20mA đồng thời khiến quả bi quay theo (quả bi được kết nối với mô tơ thông qua trục) tạo ra quá trình điều tiết, đóng mở van. Van bi điều khiển tuyến tính còn có thể lắp thêm các thiết bị hỗ trợ như đồng hồ đo nhiệt độ, áp suất...

3.3.Catalogue van bi điều khiển điện tuyến tính

Catalogue van bi điều khiển điện tuyến tính gồm đầy đủ thông tin về kích cỡ, chất liệu, kiểu dạng và bản vẽ sản phẩm. Tham khảo ngay catalogue:

4.Ứng dụng van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính có thể điều tiết lưu lượng dòng Em chảy chất theo ý muốn. Ngoài ra, van còn được làm từ nhiều chất liệu khác nhau phù hợp với nhiều loại hệ thống. Vì thế van được ứng dụng trong rất nhiều ngành nghề khác nhau, các ứng dụng của van bi điều khiển điện tuyến tính :

• Ứng dụng trong các hệ thống xử lý nước sạch, nước thải, nước đa dụng...
• Ứng dụng trong hệ thống điều khiển, điều tiết lưu lượng dòng chất
• Ứng dụng trong các hệ thống có các chất ăn mòn như axit, kiềm, bazo...
• Ứng dụng trong hệ thống dung dịch, hóa chất, xăng, dầu...
• Ứng dụng trong sản xuất thực phẩm, đồ uống như nước giải khát, rượu, bia...

5.Ưu điểm van bi điều khiển điện tuyến tính

• Van bi điều khiển điện tuyến tính có những ưu điểm vượt trội như có thể đóng mở được nhiều góc độ, được điều khiển tự động, thiết kế chắc chắn, dễ dàng tháo lắp và bảo trì.
• Van có thể đóng mở theo nhiều góc độ giúp dễ dàng điều tiết lưu lượng dòng chảy để phù hợp cho hoạt động của hệ thống.
• Van được thiết kế với phần thân nhiều kiểu dạng phù hợp lắp đặt cho nhiều hệ thống.
• Thân van bi có thể chịu được áp cao, nhiệt độ lớn làm việc tốt với các lưu chất như khí hơi nóng, dung dịch, hóa chất, nước.
• Hoạt động tự động, thời gian đóng mở ổn phù hợp với các hệ thống điện tử.
• Giá thành tốt, đầy đủ giấy tờ, COCQ  và được bảo hành 12 tháng.

6.Các loại van bi điều khiển điện tuyến tính

6.1.Van bi ren điều khiển điện tuyến tính

Van bi ren điều khiển điện tuyến tính là dạng van có phần thân van bi thiết kế theo kiểu nối ren trong được lắp đặt kết hợp với đầu điều khiển điện tuyến tính. Dạng này thường có kích cỡ vừa và nhỏ từ DN15 đến DN100 được dùng lắp đặt cho nhiều hệ thống, đường ống thiết bị nối ren ngoài và có phần thân được làm chủ yếu bằng chất liệu inox 304, inox 316.

6.2.Van bi bích điều khiển điện tuyến tính

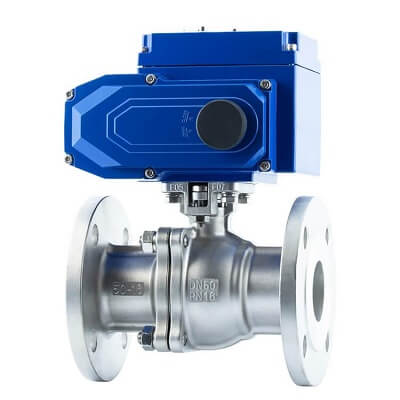

Van bi bích điều khiển điện tuyến tính có phần thân được làm bằng vật liệu inox, gang, thép với kết nối 2 mặt bích 2 bên. Dạng này thường có nhiều kiểu với bích theo các tiêu chuẩn BS, JIS, DIN, ANSI phù hợp lắp đặt với hầu hết các hệ thống, thiết bị đường ống tương ứng. Đồng thời van được lắp bộ điều khiển điện tuyến tính giúp điều tiết đóng mở lưu lượng dòng chảy theo mong muốn người sử dụng. Van bi bích điều khiển điện tuyến tính có nhiều kích cỡ lớn nhỏ từ DN15 đến DN200 phù hợp cho nhiều hệ thống hiện nay.

6.3.Van bi hàn điều khiển điện tuyến tính

Van bi hàn điều khiển điện tuyến tính có phần thân van thiết kế với kiểu nối hàn trực tiếp vào ống, dạng này cũng được dùng cho các hệ thống thiết bị kết nối trực tiếp hàn chặt, tuy nhiên nhược điểm khó tháo gỡ để kiểm tra van. Van bi hàn điều khiển điện tuyến tính được đóng mở đơn giản nhờ đầu điều khiển điện tuyến tính với các góc đóng mở theo tín hiệu 4 - 20mA.

6.4.Van bi inox điều khiển điện tuyến tính

Van bi inox điều khiển điện tuyến tính là dạng van có phần thân van bi làm bằng vật liệu inox 304, inox 316 được điều khiển đóng mở tự động nhờ bộ điều khiển điện tuyến tính 4-20mA. Van bi inox điều khiển điện tuyến tính chuyên dùng cho các môi trường lưu chất nước, khí hơi nóng với khả năng chịu nhiệt và áp tốt đến từ vật liệu inox, van cũng được lắp đặt đơn giản và dễ dàng theo kiểu kết nối ren, bích, hàn.

6.5.Van bi nhựa điều khiển điện tuyến tính

Van bi nhựa điều khiển điện tuyến tính có phần thân van bi được làm bằng vật liệu nhựa PVC, UPVC, CPVC làm tốt với môi trường hóa chất ăn mòn như axit, bazo, kiềm muối và được đóng mở theo nhiều góc độ nhờ bộ điện tuyến tính. Van bi nhựa điều khiển điện tuyến tính phù hợp làm việc với nhiệt độ tới 90 độ C và áp suất 10 bar thường dùng cho các hệ thống vừa và nhỏ với các kích cỡ thông dụng lắp đặt kiểu rắc co hoặc mặt bích.

6.6.Van bi thép điều khiển điện tuyến tính

Van bi thép điều khiển điện tuyến tính là dạng van bi với phần thân được làm bằng vật liệu thép bền bỉ, thép WCB, thép chịu nhiệt độ cao lên tới 300 độ C, áp suất lớn tới 40 cân phù hợp lắp đặt cho các hệ thống cao áp. Kết hợp đầu điện tuyến tính thông minh giúp van bi thép dễ dàng đóng mở và điều tiết lưu lượng dòng chảy trong quá trình làm việc.

6.7.Van bi gang điều khiển điện tuyến tính

Van bi gang điều khiển điện tuyến tính có phần thân van được làm bằng chất liệu gang với kiểu lắp bích thông dụng và được sơn phủ một lớp sơn xanh chống gỉ sét, van được điều khiển đóng mở nhờ đầu điện tuyến tính giúp viên bi trong van có thể chuyển động đóng mở theo nhiều góc độ khác nhau. Van bi gang điều khiển điện tuyến tính dùng tốt cho các môi trường lưu chất khí hơi lưu chất lỏng, nước, dung dịch,...

6.8.Van bi vi sinh điều khiển điện tuyến tính

Van bi vi sinh điều khiển điện tuyến tính là dạng van có phần thân van được làm bằng vật liệu inox vi sinh có độ trơn bóng cao với các chất liệu inox 304L, 316L phù hợp với các môi trường nước sạch, nước sinh hoạt, lưu chất lỏng sạch được điều khiển đóng mở bằng bộ điện tuyến tính với tín hiệu 4 - 20 mA. Van bi vi sinh điều khiển điện tuyến tính có nhiều dạng theo kiểu nối clamp, nối hàn với các dạng 2 ngã, 3 ngã phù hợp với hệ thống, thiết bị sản xuất đồ uống, nước giải khát, rượu bia,...

6.9.Van bi 3 ngã điều khiển điện tuyến tính

Van bi 3 ngã điều khiển điện tuyến tính có phần thân được thiết kế với 3 ngã kết nối với 3 đầu của các hệ thống, thiết bị hiện nay với 2 dạng chính đóng mở mở chữ L và chữ T. Phần đầu điều khiển điện được lắp đặt bộ điện tuyến tính hiện đại giúp van bi ngã đóng mở được theo nhiều góc độ khác nhau.

7.Báo giá van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính có đa dạng kiểu loại với đầy đủ các kích thước, chất liệu và xuất xứ như Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu vì thế mà giá thành van cũng phụ thuộc vào các yếu tố trên. Các sản phẩm van bi điều khiển điện tuyến tính được nhập chính hãng với đầy đủ giấy tờ COCQ và được bảo hành 12 tháng.

Tham khảo thêm về sản phẩm van bi điều khiển điện on/off.

Liên hệ ngay để được tư vấn và báo giá van bi điều khiển điện tuyến tính.
