Van bi đồng điều khiển điện

van-bi-dong-dieu-khien-dien - ảnh nhỏ  1
Van bi đồng điều khiển điện

Van bi đồng điều khiển điện

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ: DN15 đến DN100
  • Chất liệu thân: đồng
  • Điện áp: 24V, 220V
  • Nhiệt độ: 90 độ C
  • Áp lực: PN10, PN16
  • Môi trường làm việc: nước, khí hơi nóng, dung dịch,…
  • Xuất xứ: Đài Loan, Hàn Quốc, Việt Nam, Trung Quốc
  • Bảo hành: 12 tháng

Lượt xem: 29

Đánh giá 1 lượt đánh giá

1.Van bi đồng điều khiển điện là gì?

Van bi đồng điều khiển điện là sản phẩm có phần thân van bi được làm bằng vật liệu đồng được điều khiển đóng mở tự động nhờ bộ điện. Van bi đồng điều khiển điện chuyên dùng cho môi trường lưu chất nước, khí hơi sạch dùng lắp hệ thống nước sinh hoạt, nước máy trong các khu dân cư, hệ thống nhà máy sản xuất, các hệ thống bơm nước, các khu công nghiệp. Van bi đồng điều khiển điện có kích thước nhỏ gọn với phần thân van bi đồng dạng 1 mảnh và 2 mảnh được kết nối các hệ thống ống, thiết bị theo kiểu nối ren trong.

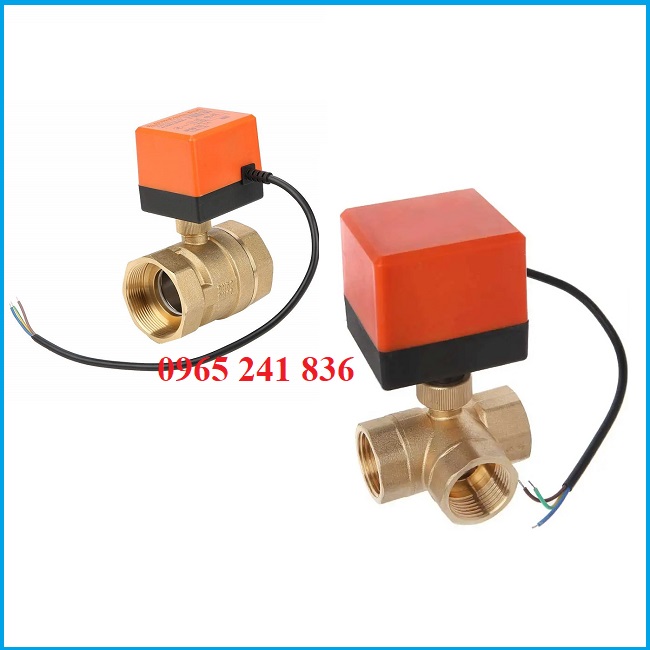

van bi đồng điều khiển điện

2.Thông số kỹ thuật van bi đồng điều khiển điện

  • Kích cỡ: DN15 đến DN100(1/2” đến 4”)
  • Chất liệu thân: đồng
  • Đầu điện: on/off, tuyến tính
  • Kết nối: ren trong
  • Điện áp: 24V, 220V
  • Nhiệt độ: 90 độ C
  • Áp lực: PN10, PN16
  • Môi trường làm việc: nước, khí hơi nóng, dung dịch,…
  • Xuất xứ: Đài Loan, Hàn Quốc, Việt Nam, Trung Quốc
  • Bảo hành: 12 tháng

2.Cấu tạo van bi đồng điều khiển điện

Van bi đồng điều khiển điện có cấu tạo như các dạng van bi điều khiển điện khác với 2 phần đầu điều khiển điện và thân van bi đồng.

Thân van bi đồng có thân ngoài được làm bằng vật liệu đồng, bên trong gồm có gioăng làm kín làm bằng teflon với quả bi rỗng làm bằng chất liệu inox 304. Đầu kết nối với hệ thống thiết bị của van có dạng ren trong, ở phần trên thân van gồm có phần tán và trục dùng để kết với với các đầu điều khiển điện.

Đầu điều khiển điện có dạng on/off đóng mở hoàn toàn và dạng tuyến tính đóng mở nhiều góc độ, bên ngoài được làm bằng các vật liệu hợp kim và nhựa cao cấp chống nhiễm điện. Bên trong đầu điện gồm motor, bánh răng, trục đĩa và các bảng mạch đấu nối. Đầu điện thường có 2 nguồn điện áp cơ bản và thông dụng là 24VDC và 220VAC.

cấu tạo van bi đồng điều khiển điện

3.Nguyên lý hoạt động van bi đồng điều khiển điện

Van bi đồng điều khiển điện thường có theo 2 kiểu loại với dạng nguyên lý đóng mở khác nhau:

Dạng mở khi cấp điện và đóng khi ngắt điện, dạng này có nguyên lý như dòng van điện từ. Khi cấp điện đầu điện sẽ khiến motor chuyển động quay làm bi quay theo khiến van mở, khi ngắt nguồn điện lập tức sẽ có 1 lực tác động đàn hồi lại khiển các bánh răng trong đầu điện quay về trạng thái ban đầu, quả dần đóng lại, lúc này van đóng.

Một dạng nguyên lý đóng mở khác nữa của van sẽ theo nguyên lý cấp điện van chạy hết mở và cấp điện van chạy hết hành trình đóng. Khi cấp điện vào hành trình mở motor chuyển động quả bi mở, ngược lại cấp điện vào hành trình đóng quả bi quay về vị trí ban đầu, van đóng.

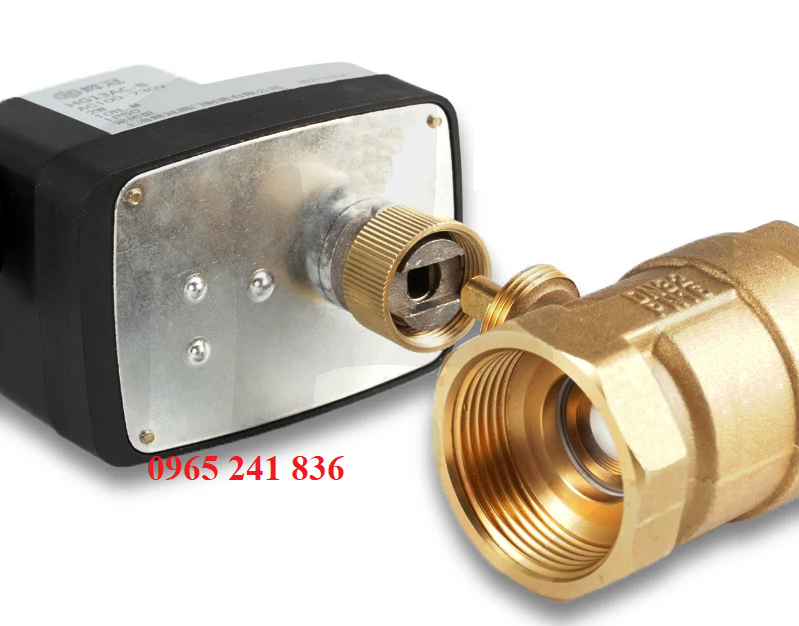

van bi đồng điều khiển điện 220V

4.Ứng dụng và ưu điểm van bi đồng điều khiển điện

  • Sản phẩm có kích cỡ nhỏ gọn phù hợp với các hệ thống đường ống cấp nước sinh hoạt, dân sinh,…
  • Được điều khiển hoạt động tự động nhờ đầu điện với điện áp 24VDC và 220VAC thông dụng,…
  • Chịu được nhiệt độ tốt lên tới 90 độ C và áp suất tới PN10, PN16.
  • Dùng tốt với các môi trường lưu chất nước sạch, lưu chất sạch,…
  • Dễ dàng lắp đặt, sữa chữa, giá thành rẻ.
  • Đa dạng mẫu mã, kích cỡ và xuất xuất, sản phẩm chất lượng cao bảo hành 12 tháng.

Một số dòng van bi đồng điều khiển điện phổ biến

  • Van bi đồng điều khiển điện ON/OFF
  • Van bi đồng điều khiển điện tuyến tính
  • Van bi đồng điều khiển điện 24VDC
  • Van bi đồng điều khiển điện 220VAC
  • Van bi đồng ren điều khiển điện

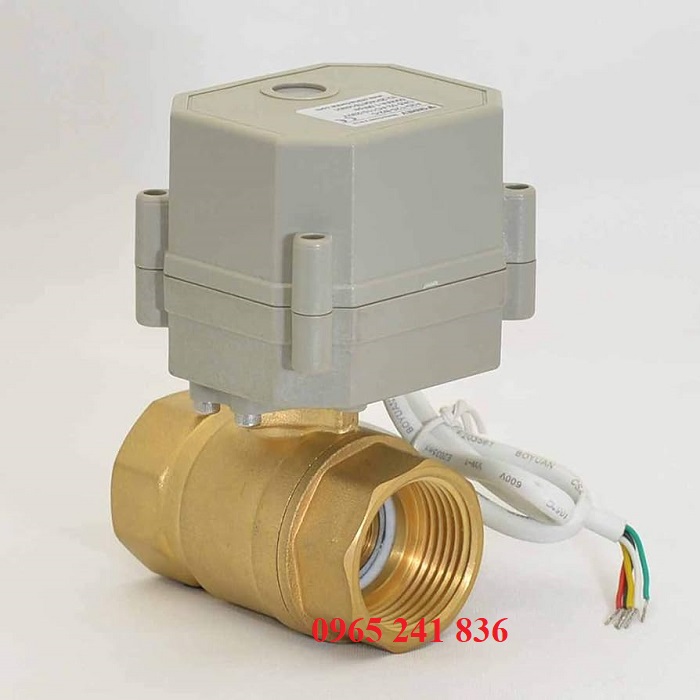

van bi đồng điều khiển điện 24V

5.Báo giá van bi đồng điều khiển điện

Van bi đồng điều khiển điện thường có giá thành rẻ hơn các dòng van bi điện có chất liệu khác như dạng van inox, van gang, van thép và nhựa. Giá thành van bi đồng điều khiển điện cũng phụ thuộc theo kích cỡ, kiểu loại và theo xuất xứ của sản phẩm. Quý khách hàng hãy liên hệ ngay với chúng tôi để nhận được báo giá van bi đồng điều khiển điện ngay bạn nhé.
