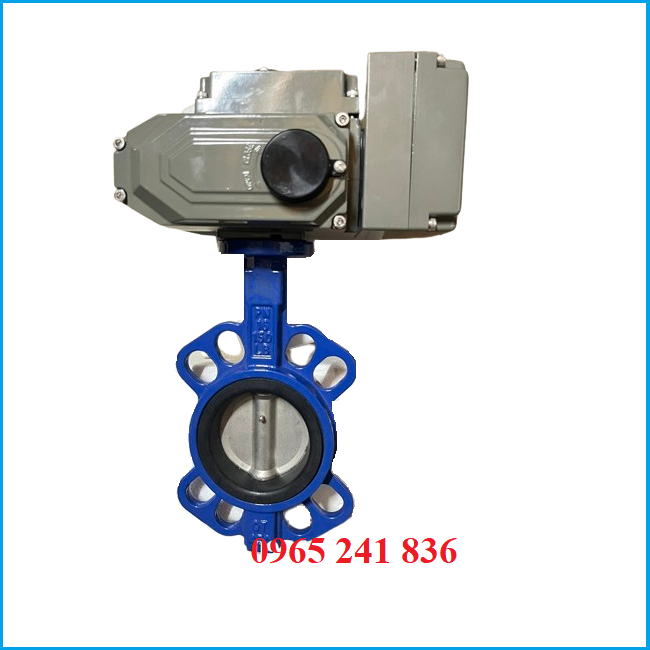

Van bướm điều khiển điện tuyến tính

1.Van bướm điều khiển điện tuyến tính là gì ?

Van bướm điều khiển điện tuyến tính là van điều khiển đóng mở theo nhiều góc độ như 10, 20, 30,..., 80, 90 độ có nhiệm vụ ngăn hoặc cho các dòng chảy chất lưu thông qua các hệ thống đường ống. Van sử dụng bộ điều khiển điện tuyến tính có thể mở và điều tiết lưu lượng dòng chảy ở nhiều vị trí khác nhau. Điện áp bộ điện thường là 24V, 220V, 380V được gắn thêm bộ tín hiệu đầu vào 4-20mA phù hợp sử dụng trong nhiều loại hệ thống.

Van bướm điều khiển điện tuyến tính được làm từ chất liệu như gang, inox, nhựa... kết cấu van chắc chắn, an toàn vì thế van được ứng dụng trong nhiều lĩnh vực, ngành nghề và phù hợp với nhiều loại môi trường như : nước sạch, nước thải, dung dịch, hóa chất, môi trường ăn mòn, môi trường có nhiệt cao, áp suất lớn...

2.Thông số kỹ thuật van bướm điều khiển điện tuyến tính

•  Sản phẩm : DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN400, DN500,...
• Chất liệu van bướm : inox, thép, gang dẻo, nhựa...
• Chất bộ điện : nhôm, nhựa chống nhiễm điện
• Chất liệu trục, đĩa : inox, gang, nhựa...
• Bộ tín hiệu đầu vào : 4-20mA
• Chất liệu gioăng : teflon, PTFE, Viton...
• Điện áp : 24V - 220V - 380V
• Nhiệt độ làm việc : -10 độ C đến 200 độ C
• Áp suất làm việc : PN10, PN16, PN25
• Môi trường làm việc : nước, ăn mòn, nhiệt độ cao, môi trường bẩn, dung dịch, hóa chất...
• Bảo hành : 12 tháng.

3.Cấu tạo và nguyên lý hoạt động van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính gồm 2 phần chính :

• Van bướm
• Bộ điều khiển điện tuyến tính

3.1.Van bướm

Phần van bướm là bộ phận kết nối trực tiếp với các hệ thống đường ống được dùng để đóng mở, điều tiết giúp các chất đi qua. Phần van bướm được làm từ các chất liệu như inox, gang, nhựa... chịu được nhiệt độ cao, áp suất lớn giúp hệ thống thích ứng được với nhiều môi trường chất khác nhau. Thân van bướm gồm có thân ngoài, cánh bướm, gioăng làm kín và trục kết nối với đầu điều khiển.

Phần van bướm có thể được vận hành bởi nhiều bộ điều khiển như : bộ điều khiển điện, bộ điều khiển khí nén, tay quay...

3.2.Bộ điều khiển điện tuyến tính

Bộ điều khiển điện tuyến tính là thiết bị dùng để điều khiển hoạt động của van bướm. Bộ điện tuyến tính giúp van bướm đóng mở theo nhiều góc từ 10 đến 90 độ. Bộ điều khiển tuyến tính có cấu tạo gồm vỏ hợp kim nhôm hoặc nhựa bao bọc bên ngoài, được thiết kế thêm màn hình LCD với các nút điều chỉnh đóng mở giúp người vận hành quan sát được góc đóng mở để cài đặt lên van. Bên trong đầu điều khiển điện tuyến tính gồm các bộ phận tụ nguồn, trục motor xoay và các bảng mạch kết nối với dây điện bên ngoài.

Các bạn cũng có thể sử dụng van bướm điều khiển điện on/off đóng mở hoàn toàn 1 góc 90 độ.

3.3.Nguyên lý hoạt động van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính hoạt động dựa theo nguyên lý đơn giản cấp điện cho bộ điều khiển, mô tơ sẽ quay góc giúp cánh bướm mở (kết nối với nhau thông qua trục). Bộ điều khiển điện được bộ tín hiệu đầu vào đầu 4-20mA để có thể điều chỉnh lưu lượng dòng chảy theo nhiều góc độ khác nhau (chảy nhiều, chảy ít). Khi cài đặt tín hiệu tuyến tính theo các góc, cánh bướm van sẽ mở theo đúng các góc cài đặt từ 1% đến 99% và có thể mở to nhỏ hay mở hoàn toàn dựa góc tuyến tính đã cài đặt trước đó.

3.4.Catalogue van bướm điều khiển điện tuyến tính

Để hiểu rõ hơn về dòng van bướm điều khiển điện tuyến tính các bạn có thể tham khảo catalogue hoặc tham khảo bảng mạch của dòng của dòng van mà chúng tôi cung cấp:

4.Ưu điểm van bướm điều khiển điện tuyến tính

Van bướm điều khiển tuyến tính có ưu điểm tính năng vượt trôi so với các dòng van cùng loại như :

• Đóng mở được nhiều góc độ (dễ dàng điều tiết lưu lượng dòng chảy theo ý muốn)
• Sử dụng được trong nhiều môi trường khắc nghiệt như ăn mòn, thải bẩn...
• Điều khiển hoàn tự động dựa vào bộ điều khiển điện.
• Đa dạng kích cỡ kiểu loại, chất liệu.
• Dễ dàng lắp đặt, cài đặt và vận hành van.
• Giá thành rẻ, sản phẩm chính hãng, chất lượng.

5.Các sản phẩm van bướm điều khiển điện tuyến tính

5.1.Van bướm inox điều khiển điện tuyến tính

Van bướm inox điều khiển điện tuyến tính là dạng van có phần thân van bướm được làm bằng vật liệu inox 304, cánh inox 304 dùng phù hợp với nhiều môi trường nước, dung dịch, lưu chất lỏng. Ngoài van có thể chịu được môi trường có nhiệt độ cao đến 180 độ C do gioăng làm kín của van được làm bằng vật liệu teflon(PTFE).

• Kích cỡ: 40A đến 500A
• Chất liệu thân: inox 304, inox 316
• Chất liệu đĩa: inox 304, inox 316
• Gioăng: teflon(Ptfe)
• Kiểu kết nối: wafer, tai bích
• Nhiệt độ làm việc: -10 độ C đến 180 độ C
• Áp lực làm việc: PN16
• Môi trường làm việc: nước, lưu chất lỏng, dung dịch
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu âu
• Bảo hành: 12 tháng.

5.2.Van bướm gang điều khiển điện tuyến tính

Van bướm gang điều khiển điện tuyến tính có phần thân van được làm bằng vật liệu thân gang, đĩa van cánh bướm được làm bằng vật liệu inox hoặc gang dùng tố với lưu chất nước thông thường. Dạng van này dùng để đóng mở điều tiết lưu lượng dòng chảy, giúp van đóng hoặc mở theo nhiều góc độ lớn nhỏ dùng lắp đặt phù hợp với nhiều hệ thống, thiết bị đường ống hiện nay.

5.3.Van bướm nhựa điều khiển điện tuyến tính

Van bướm nhựa điều khiển điện tuyến tính có phần thân van được làm bằng vật liệu nhựa UPVC, CPVC dùng tốt để điều tiết đóng mở các lưu lượng dòng chảy có chứa hóa chất ăn mòn như axit, bazo, kiềm, muối. Van bướm nhựa điều khiển điện tuyến tính sử dụng nguồn điện áp 24V, 220V thông dụng giúp van dễ dàng đóng hoặc mở tự động.

5.4.Van bướm mặt bích điều khiển điện tuyến tính

Van bướm mặt bích điều khiển điện tuyến tính có thiết kế với phần thân van kết nối lắp đặt với các hệ thống, thiết bị đường ống theo kiểu nối 2 mặt bích thông dụng, dạng này thường có kích cỡ lớn độ dày và độ nặng van cao dùng phù hợp cho các ống, thiết bị cấp nước cỡ lớn.

5.5.Van bướm điều khiển điện tuyến tính Đài Loan

Van bướm điều khiển điện tuyến tính Đài Loan là dòng van được sản xuất bởi thương hiệu lớn tại đất nước Đài Loan như Haitima, YC với chất lượng tốt nhất và giá thành rẻ nhất hiện nay. Dòng van Đài Loan được sử dụng rộng rãi trên khắp thị trường Việt Nam với đa dạng kích cỡ, kiểu loại, chất liệu và mẫu mã.

6.Ứng dụng van bướm điều khiển điện tuyến tính

Cũng giống như các dòng van bướm điều khiển điện khác, van bướm điều khiển điện tuyến tính cũng có nhiều ứng dụng như : sử dụng để xử lý nước thải, chất thải trong các nhà máy, sử dụng để xử lý dung dịch, hóa chất, xăng dầu, các ngành công nghiệp nặng than, bùn, xi măng, bột giấy... sử dụng trong lĩnh vực sản xuất thực phẩm, đồ uống... Ngoài ra, van còn dùng trong các hệ thống dân sinh, các khu vui chơi, công viên nước, sủ dụng hệ thống máy bơm, các tòa nhà, chung cư cao tầng, hộ dân sinh...

Các sản phẩm van của chúng tôi đều dđược nhập khẩu trực tiếp từ các hãng lớn với đầy đủ giấy tờ. Đến với chúng tôi để nhận được những sản phẩm tốt nhất, các sản phẩm van công nghiệp khác mà chúng tôi cung cấp :

• Van bi điều khiển điện
• Van bướm điều khiển khí nén
• Van cầu điều khiển điện
• Van dao điều khiển điện

Tùy vào kích cỡ sản phẩm mà giá thành sẽ khác nhau, liên hệ để được tư vấn về sản phẩm và nhận báo giá van bướm điều khiển điện tuyến tính. Tham khảo thêm dòng sản phẩm van bướm điều khiển điện on/off.

7.Báo giá van bướm điều khiển điện tuyến tính

Hiện nay, trên thị trường có nhiều dòng van bướm điều khiển điện tuyến tính với đa dạng kích cỡ, chất liệu, kiểu lắp và xuất xứ vì thế giá của van khá đa dạng. Vậy để tìm mua được dòng van bướm điều khiển điện tuyến tính có chất lượng tốt nhất và giá thành rẻ nhất, quý khách hàng hãy liên hệ ngay với công ty Thuận Phát nhé. Đến với Thuận Phát để nhận được sản phẩm tốt nhất, dịch vu tốt nhất với các sản phẩm van bướm điện chất lượng cao, đầy đủ giấy tờ COCQ, bảo hành 12 tháng và được hỗ trợ vận chuyển với những đơn giá trên 5 triệu trong nội thành.
