Van bi 3 ngã mặt bích điều khiển điện

van-bi-3-nga-mat-bich-dieu-khien-dien - ảnh nhỏ  1
Van bi 3 ngã mặt bích điều khiển điện

Van bi 3 ngã mặt bích điều khiển điện

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ: DN50 đến DN200
  • Chất liệu: inox 304, inox 316, thép, gang.
  • Kết nối: mặt bích.
  • Dạng van: 3 ngã.
  • Đầu điện: on/off, tuyến tính.
  • Điện áp: 24VDC, 220VAC.
  • Áp lực làm việc: PN10, PN16, PN25.
  • Nhiệt độ làm việc: - 10 độ C đến 180 độ C.
  • Môi trường làm việc: nước, khí hơi, dung dịch, lưu chất lỏng.
  • Bảo hành: 12 tháng.

Lượt xem: 76

Đánh giá 1 lượt đánh giá

1. Van bi 3 ngã mặt bích điều khiển điện là gì?

Van bi 3 ngã mặt bích điều khiển điện là loại van bi điều khiển điện có thiết phần thân van có đầu kết nối với các hệ thống, đường ống thiết bị theo kiểu nối mặt bích. Van sử dụng nguồn điện 24V, 220V để hoạt động đóng mở, thân van bi 3 ngã có 2 dạng chữ L và chữ T giúp dễ dàng điều chỉnh lưu lượng dòng chảy theo các hướng khác nhau. Phần thân van bi 3 ngã mặt bích điều khiển điện dễ dàng kết nối với các hệ thống, thiết bị mặt bích tương ứng phù hợp với nhiều công trình, nhà máy, xưởng sản xuất.

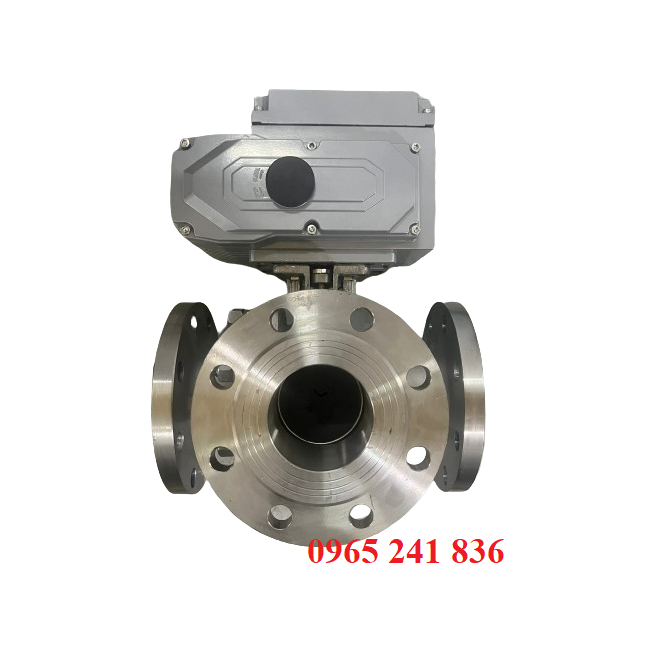

Van bi 3 ngã mặt bích điều khiển điện

2. Thông số kỹ thuật van bi 3 ngã mặt bích điều khiển điện

  • Kích cỡ: DN50, DN65, DN80, DN100, DN125, DN150, DN200.
  • Chất liệu: inox 304, inox 316, thép, gang.
  • Kết nối: mặt bích.
  • Dạng van: 3 ngã.
  • Kiểu van: chữ T, chữ L.
  • Đầu điện: on/off, tuyến tính.
  • Điện áp: 24VDC, 220VAC.
  • Áp lực làm việc: PN10, PN16, PN25.
  • Nhiệt độ làm việc: - 10 độ C đến 180 độ C.
  • Môi trường làm việc: nước, khí hơi, dung dịch, lưu chất lỏng.
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Châu âu.
  • Bảo hành: 12 tháng.

3. Đặc điểm cấu tạo van bi 3 ngã mặt bích điều khiển điện

3.1. Thân van bi 3 ngã dạng mặt bích

Thân van bi 3 ngã mặt bích điều khiển điện có thiết kế với 3 đầu kết nối các hệ thống thiết bị theo dạng mặt bích với các tiêu chuẩn bích thông dụng BS, JIS. Bên trong thân van gồm gioăng làm kín và quả bi rỗng, đặc biệt quả bi rỗng được thiết kế với các lỗ bên trong như 2 lỗ dạng L và 3 lỗ dạng chữ T. Thân van bi 3 ngã mặt bích điều khiển điện được làm bằng các vật liệu bền bỉ như inox 304, inox 316 với khả năng chịu nhiệt độ cao, áp suất lớn và có độ rất cao.

  • Van bi inox 304 3 ngã mặt bích điều khiển điện
  • Van bi inox 316 3 ngã mặt bích điều khiển điện
  • Van bi 3 ngã chữ T mặt bích điều khiển điện
  • Van bi 3 ngã chữ L mặt bích điều khiển điện

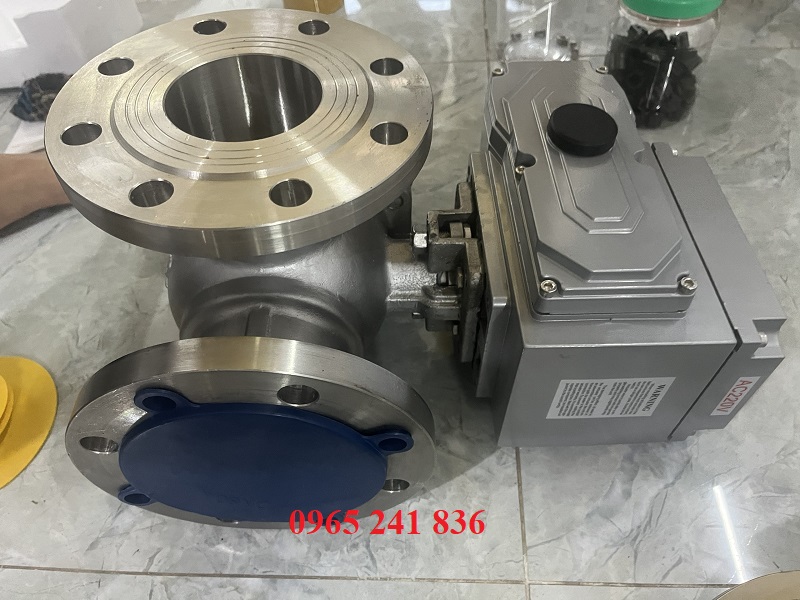

Van bi 3 ngã bích điều khiển điện

3.2. Đầu điều khiển điện hiện đại

Đầu điều khiển điện được thiết kế với vỏ ngoài làm bằng hợp kim nhôm cao cấp, bên trong gồm các bộ phận như trục, motor, bánh răng và tụ nguồn. Đầu điều khiển có nhiều kiểu dạng và motor để phù hợp với từng kích cỡ của van bi 3 ngã mặt bích điều khiển điện.

  • Van bi 3 ngã mặt bích điều khiển điện 24V
  • Van bi 3 ngã mặt bích điều khiển điện 220V
  • Van bi 3 ngã mặt bích điều khiển điện on/off
  • Van bi 3 ngã mặt bích điều khiển điện tuyến tính

3.3. Kết cấu bền bỉ nhiều ưu điểm nổi bật

Van bi 3 ngã mặt bích điều khiển điện dễ dàng kết nối với các hệ thống, thiết bị theo kiểu mặt bích và có thể kết nối điều chỉnh dòng chảy theo 3 ngã khác nhau.

Van có thiết kế phần thân bằng inox 304, inox 316 có khả năng chống gỉ sét tốt, van chịu nhiệt cao lên tới 180 độ và áp lực lên tới 16 bar.

Van được điều khiển hoạt động đóng mở tự động nhờ bộ điều khiển điện lắp đặt trên van, ngoài ra bộ điện có tích hợp tay quay cơ số nhỏ giúp đóng van khi nguồn điện gặp vấn đề.

4. Chức năng hoạt động van bi 3 ngã mặt bích điều khiển điện

Van bi 3 ngã mặt bích điều khiển điện có nguyên lý hoạt động cấp điện van mở hoặc cấp điện van đóng. Trên mỗi đầu điện sẽ có dây đấu nối để van hoạt động, khi chạy hết hành trình van mở và ngược lại đấu nối van đóng. Ngoài ra, phần đầu điện sẽ có dạng on/off đóng mở hoàn toàn hoặc dạng tuyến tính đóng mở theo từng góc độ. Quả bị dạng lỗ L hoặc T trong thân van cũng sẽ quyết định hướng dòng chảy của lưu chất đi qua van.

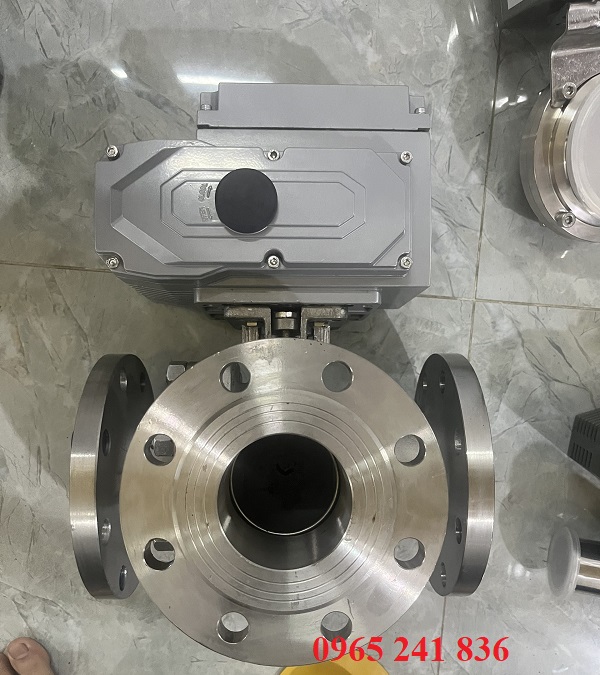

van bi 3 ngã mặt bích điều khiển điện 24V, 220V

5. Ứng dụng van bi 3 ngã mặt bích điều khiển điện

Van bi 3 ngã mặt bích điều khiển điện được ứng dụng rộng rãi trong nhiều ngành nghề, lĩnh vực khác nhau thường dùng lắp đặt trong các nhà máy sản xuất, các hệ thống dân cư, nhà ở, chung cư trường học, bệnh viện, hệ thống ngầm, công trình, nhà máy khai thác, xưởng chế tạo các khu công nghiệp,…

Ứng dụng cho các hệ thống cấp nước sạch, lưu chất nước sạch, các lưu chất lỏng, dung dịch, hóa chất và các môi trường lưu chất khí hơi nóng.

6. Báo giá van bi 3 ngã mặt bích điều khiển điện

Van bi 3 ngã mặt bích điều khiển điện thường có giá thành cao hơn các sản phẩm van bi mặt bích điều khiển điện thông thường do chất liệu và kết cấu của thân van bi 3 ngã mặt bích nhiều hơn các sản phẩm khác. Giá thành sản phẩm van bi 3 ngã mặt bích điều khiển điện cũng sẽ phụ thuộc vào kích cỡ, chất liệu và xuất xứ của sản phẩm. Liên hệ với Công Ty Thuận Phát để nhận được tư vấn miễn phí và báo giá các sản phẩm van bi 3 ngã mặt bích điều khiển điện và các sản phẩm van công nghiệp khác bạn nhé.
