Van bướm điều khiển điện tay quay

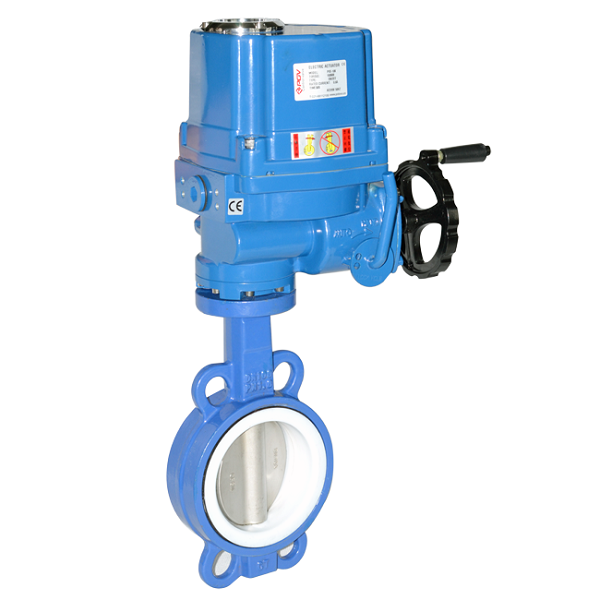

1. Van bướm điều khiển điện tay quay là gì?

Van bướm điều khiển điện tay quay là loại van được lắp đặt thêm bộ phận tay quay trên bộ điều khiển điện với mục đích điều khiển hoạt động đóng mở van trong những trường hợp mất điện, bộ điện gặp sự cố,... Van bướm điều khiển điện tay quay có cấu tạo gồm thân van cánh bướm được điều khiển bởi bộ điện tay quay và được làm từ nhiều chất liệu khác nhau như inox, gang, thép, nhựa,... Loại van bướm điều khiển điện tay quay này được ứng dụng trong nhiều ngành nghề hệ thống bởi thiết kế vừa hiện đại vừa truyền thống giúp dễ dàng điều khiển đóng mở van trong nhiều trường hợp.

Van bướm điều khiển điện tay quay được sử dụng nhiều trong các hệ thống xử lý, cấp thoát nước, hệ thống khí, hơi nóng, hệ thống dung dịch, hóa chất,... Van bướm điều khiển điện tay quay là dòng van được sản xuất từ nhiều nhà máy lớn tại các nước có nền công nghệ hiện đại như Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc, Châu âu,...

2. Thông số kỹ thuật van bướm điều khiển điện tay quay

• Kích thước van : 50A - 1500A
• Chất liệu : gang , thép , nhựa , inox 304, inox 316,...
• Gioăng làm kín : cao su , EFDM , Teflon , Viton , NBR ,PFM,...
• Kiểu lắp : wafer, 2 mặt bích, lug
• Bộ điều khiển : tuyến tính, ON/OFF
• Điện áp : 220V , 24V, 380V
• Áp lực chịu đựng : PN10 , PN 16 , PN25
• Nhiệt độ làm việc : -10 - 250 độ C
• Môi trường làm việc : nước, khí, hơi, dung dịch, hóa chất,...
• Xuất xứ : Hàn Quốc , Đài Loan , Trung Quốc , Châu âu , Nhật Bản, Mỹ ...
• Bảo hành : 12 tháng
• Tình trạng hàng: có sẵn

3. Cấu tạo và nguyên lý làm việc van bướm điều khiển điện tay quay

3.1. Cấu tạo van bướm điều khiển điện tay quay

• Thân van bướm dùng để kết nối với các hệ thống theo kiểu lắp bích, wafer, lug và làm bằng chất liệu gang, inox, thép, nhựa,...
• Đĩa van, cánh bướm được làm bằng gang, inox, nhựa, thép,...
• Trục van được làm thép, inox dùng để kết nối với đĩa van và bộ điều khiển
• Gioăng làm kín được làm bằng cao su, teflon,... giúp các lưu chất không bị rò rỉ ra bên ngoài van.
• Bộ điều khiển điện tay quay có tạo gồm các bảng mạch, dây nối, bánh răng,... và bộ mô tơ có được gắn tay quay. Bộ điện tay quay sử dụng điện áp 24V, 220V với dạng điều khiển tuyến tính đóng mở theo nhiều góc và on/off đóng mở hoàn toàn theo một góc duy nhất.

3.2. Nguyên lý làm việc van bướm điều khiển điện tay quay

Van bướm điều khiển điện tay quay có nguyên lý làm việc đơn giản khi cấp điện vào bộ điện điện sẽ tác động lên các bẳng mạch khiến các bánh răng trong bộ điện chuyển động, bánh răng tác động lên trục van khiến cánh bướm đóng mở. Ngoài van, trên bộ điều khiển còn gắn thêm bộ phận tay quay, khiến van dễ dàng đóng mở khi gặp sự cố về điện.

4. Ứng dụng van bướm điều khiển điện tay quay

• Ứng dụng van bướm điều khiển điện tay quay trong hệ thống xử lý cấp thoát nước trong hệ thống thành phố, các chung cư cao tầng, hệ thống PCCC, khu công nghiệp,...
• Ứng dụng van bướm điều khiển điện tay quay dùng trong lĩnh vực khí hơi được dùng trong nồi hơi, lò hơi, các hệ thống sửa chữa xe máy, xe hơi,...
• Ứng dụng van bướm điều khiển điện tay quay trong các hệ thống xử lý dung dịch, hóa chất, xăng dầu, nước biển, môi trường axit loãng, bazo,...

5. Ưu điểm và nhược điểm van bướm điều khiển điện tay quay

5.1. Ưu điểm van bướm điều khiển điện tay quay

• Có thể điều khiển đóng mở van khi mất điện hoặc không có nguồn điện
• Đa dạng về kích cỡ, cũng như chất liệu van
• Làm việc phù hợp với nhiều môi trường hệ thống khác nhau
• Được điều khiển tự động bằng bộ điện không tốn sức người như loại tay quay
• Dễ dàng lắp đặt sử dụng và bảo dưỡng

5.2. Nhược điểm van bướm điều khiển điện tay quay

Nhược điểm van bướm điều khiển điện tay quay có giá thành cao hơn các loại van bướm điều khiển điện thông thường, một số loại không phù hợp sử dụng trong hệ thống khí hơi,...

6. Phân loại van bướm điều khiển điện tay quay

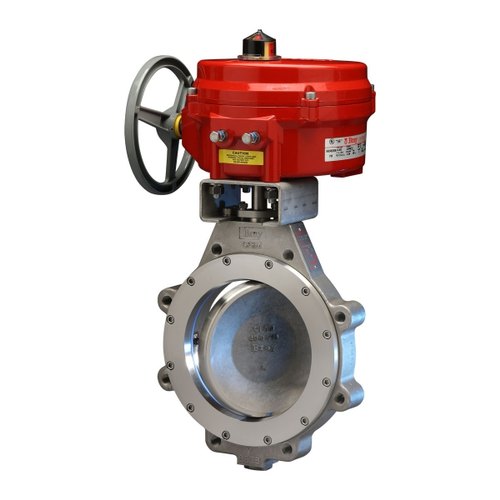

6.1. Van bướm điều khiển điện tay quay on/off

Van bướm điều khiển điện tay quay on/off có phần đầu điều khiển điện được kết hợp thêm tay quay vô lăng sử dụng nguồn điện 24V, 220V dùng đóng hoặc mở cánh bướm hoàn toàn, đóng 100% hoặc mở 100%. Van bướm điều khiển điện tay quay on/off có giá thành khá rẻ và được dùng trong nhiều hệ thống, thiết bị đường ống, cấp nước khí hơi hiện nay.

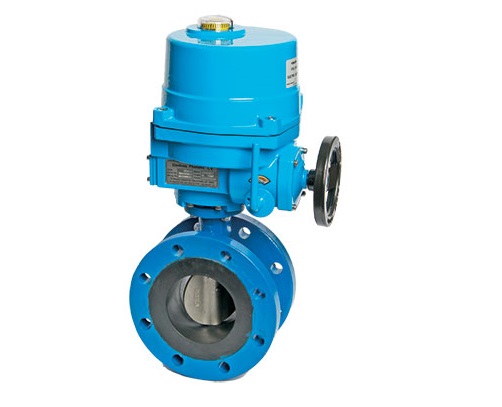

6.2. Van bướm điều khiển điện tay quay tuyến tính

Van bướm điều khiển điện tay quay tuyến tính là dạng đóng mở theo nhiều góc độ nhờ bộ điều khiển điện truyền động gắn tay quay tuyến tính.

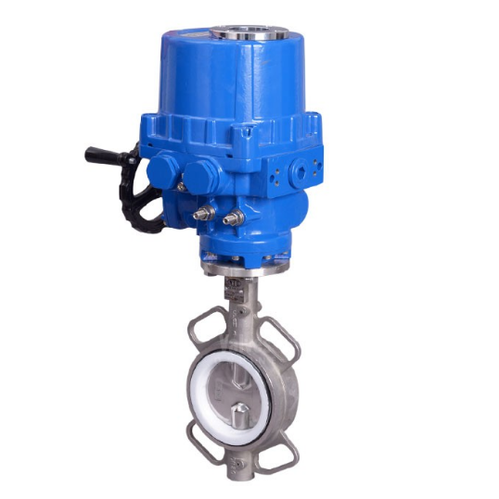

6.3.Van bướm inox điều khiển điện tay quay

Van bướm inox điều khiển điện tay quay có phần thân làm bằng inox 304, inxo 316 với đĩa inox, gioăng teflon được điều khiển đóng mở bằng đầu điện với tay quay đi kèm. Phần tay quay giúp van bướm dễ dàng đóng mở khi mất điện, phần thân van bướm làm việc tốt với nhiều lưu chất và có khả năng chống gỉ sét tốt.

6.4.Van bướm gang điều khiển điện tay quay

Van bướm gang điều khiển điện tay quay có phần thân làm bằng gang, cánh inox gioăng EPDM và sử dụng đầu điện có kèm tay quay với điện áp 24V, 220V, 380V.

6.5.Van bướm nhựa điều khiển điện tay quay

Van bướm nhựa điều khiển điện tay quay có phần thân nhựa UPVC, CPVC, PPH đĩa cũng làm nhựa, gioăng EPDM hoặc viton và đầu điện 24V, 220V có gắn thêm tay quay đi kèm.

7. Báo giá van bướm điều khiển điện tay quay

Thông thường loại van bướm điều khiển điện tay quay sẽ có giá thành cao hơn các loại van bướm điện khác bởi phần đặc biệt tay quay. Ngoài ra, thì giá van bướm điện tay quay cũng sẽ phụ thuộc vào chất liệu van, kích cỡ van, kiểu loại và xuất xứ của van. Nhanh tay liên hệ với chúng tôi để nhận được tư vấn và báo giá van bướm điều khiển điện tay quay bạn nhé.
