Công tắc dòng chảy

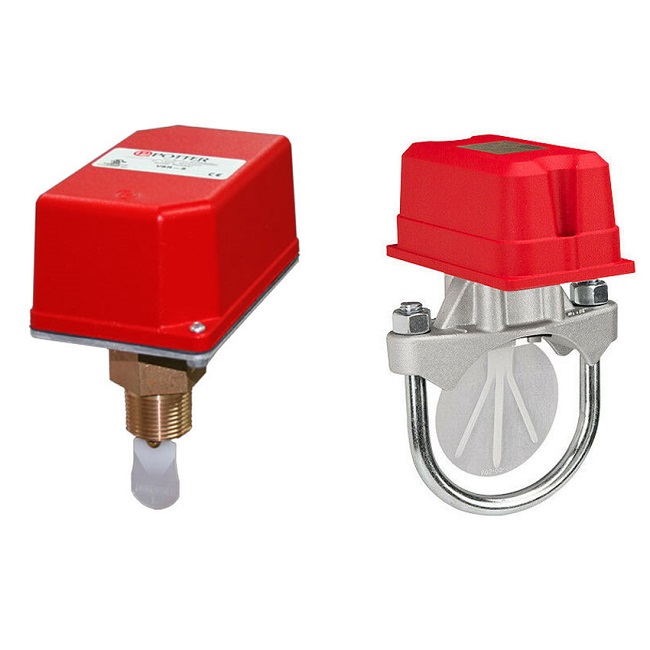

cong-tac-dong-chay - ảnh nhỏ  1
Công tắc dòng chảy

Công tắc dòng chảy

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ lắp: DN15, DN20, DN25, DN32, DN40, DN50,...
  • Chất liệu: đồng, inox, nhựa
  • Kiểu kết nối: ren
  • Nhiệt độ làm việc: - 20 độ C đến 80 độ C
  • Áp lực làm việc: 10 bar
  • Môi trường làm việc: nước, chất lỏng, dung dịch, hóa chất,...
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu,...

Lượt xem: 86327

Đánh giá 2 lượt đánh giá

1. Công tắc dòng chảy là gì?

   Công tắc dòng chảy tên tiếng anh gọi là Flow Switches là một là một thiết bị cảm biến được sử dụng để biết được các dòng chảy lưu chất còn hoạt động hoặc không còn hoạt động trong hệ thống đường ống thiết bị. Công tắc dòng chảy có 2 kiểu hoạt động ON, OFF thể hiện cho các lưu chất còn hoặc không còn trong hệ thống. Công tắc dòng chảy có cấu tạo đơn giản gồm phần đầu nhận, phát tín hiệu cảm biến và phần lá cảm biến và gồm nhiều kích cỡ kiểu loại khác nhau. Công tắc dòng chảy có thể làm việc phù hợp với nhiều môi trường lưu chất như nước, lưu chất lỏng, nước biển, nước muối, xăng dầu, dung dịch, hóa chất,...

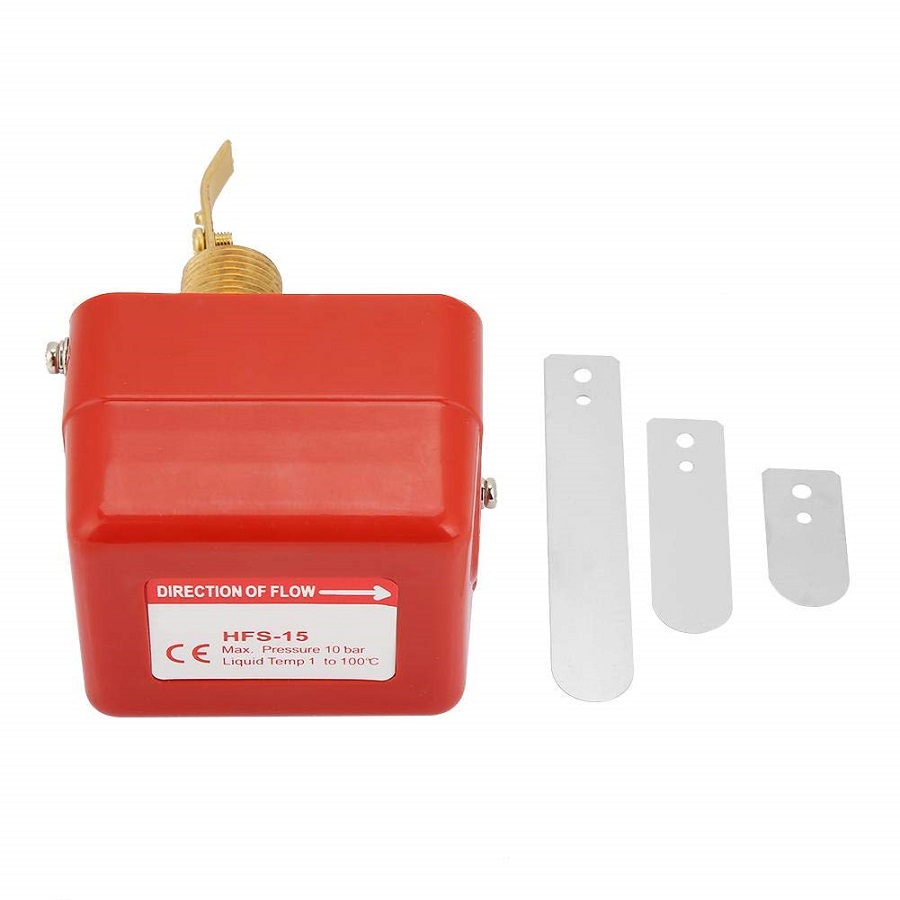

cong_tac_dong_chay

2. Thông số kỹ thuật công tắc dòng chảy

  • Kích cỡ lắp: DN15, DN20, DN25, DN32, DN40, DN50,...
  • Chất liệu đầu cảm biến: nhựa
  • Chất liệu lá cảm biến: đồng, inox
  • Kiểu kết nối: ren
  • Điện áp: 12V, 24V
  • Tiêu chuẩn: IP67, IP68
  • Tín hiệu: ON, OFF
  • Nhiệt độ làm việc: - 20 độ C đến 80 độ C
  • Áp lực làm việc: 10 bar
  • Thời gian nhận tín hiệu: 2 đến 15 s
  • Môi trường làm việc: nước, chất lỏng, dung dịch, hóa chất,...
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, Châu âu,...

3. Cấu tạo và nguyên lý làm việc công tắc dòng chảy

   Trên thị trường hiện có rất nhiều loại công tắc dòng chảy khác nhau với các kiểu cấu tạo và nguyên lý làm việc khác nhau và sử dụng được trong nhiều hệ thống, thiết bị đường ống. Cùng chúng tôi tìm hiểu rõ hơn cấu tạo và nguyên lý làm việc công tắc dòng chảy tại bài viết dưới đây ngay nhé.

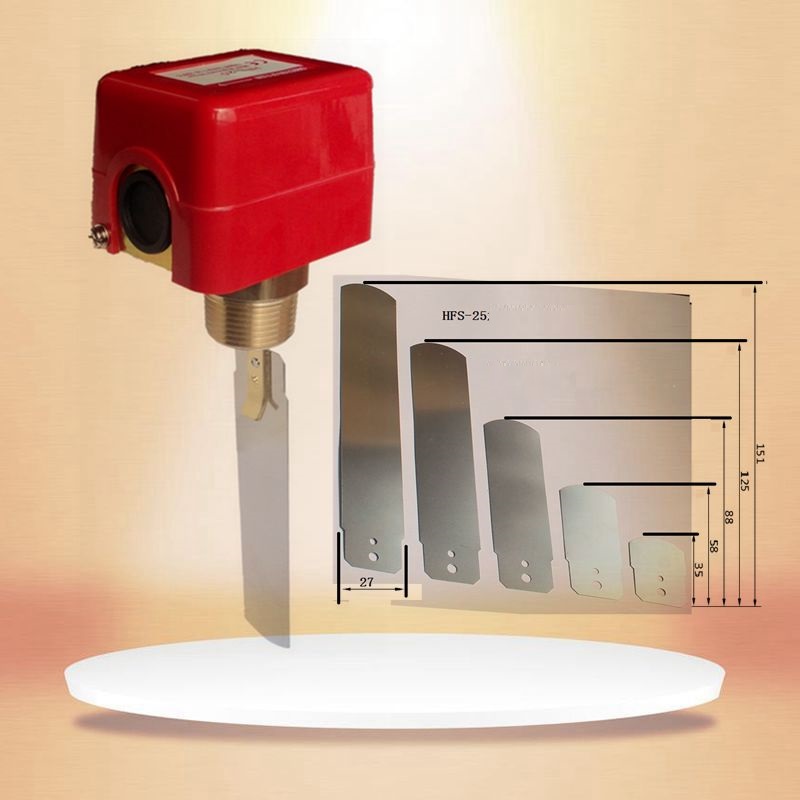

3.1. Cấu tạo công tắc dòng chảy

   Phần đầu nhận và phát tín hiệu cảm biến: bao gồm vỏ nhựa bọc bên ngoài, chân ren kết nối, các công tắc, lò xo, núm chỉnh, dây dẫn tín hiệu,... Đầu thu nguồn tín hiệu cảm biến và truyền tín hiệu cảm biến ra phần hiển thị giúp người vận hành biết được lưu chất còn hay không còn trong hệ thống đường ống.

   Phần lá cảm biến: là dạng lá mỏng dẹp được làm bằng các chất liệu đồng, inox, hoặc thép,... phần lá cảm biến tiếp xúc trực tiếp với các dòng chảy lưu chất và truyền tín hiệu đến đầu xử lý tín hiệu cảm biến.

Công tắc dòng chảy có cấu tạo rất đơn giản gồm các bộ phận sau:

  • Vỏ đầu cảm biến được làm bằng chất liệu nhựa cao cấp
  • Phần công tắc microswitch
  • Phần cầu điều khiển
  • Phần lò xo trong đầu cảm biến
  • Phần lẫy chỉnh
  • Núm điều chỉnh
  • Phần lá cảm biến là phần làm việc với các lưu chất dùng để thu tín hiệu dòng chảy lưu chất

cau_tao_cong_tac_dong_chay

3.2. Nguyên lý làm việc công tắc dòng chảy

   Công tắc dòng chảy được hoạt động theo nguyên lý đơn giản lắp đặt công tắc dòng chảy vào hệ thống, đường ống, thiết bị. Khi các lưu chất đi qua hệ thống đường ống sẽ tác động một lực lên đĩa hay lá van làm cấp tín hiệu cho đầu nhận cảm biến và phát tín hiệu ON là có lưu chất tồn tại và hoạt động trong hệ thống. Ngược lại nếu lá cảm biến không nhận được tác động từ các lưu chất sẽ báo lại lên bộ nhận tín hiệu phát ra trạng thái OFF, là các lưu chất không lưu thông qua hệ thống hoặc đang lưu thông chậm, ít qua hệ thống đường ống.

4. Ứng dụng công tắc dòng chảy

  • Công tắc dòng chảy được ứng dụng lắp đặt cho các hệ thống lưu chất lỏng nước trong các hệ thống máy bơm nước, các hệ thống thủy điện,...
  • Công tắc dòng chảy được ứng dụng cho các hệ thống lạnh, các hệ thống làm mát, nước, lưu chất lỏng trong các khu công nghiệp, các khu dân cư,...
  • Công tắc dòng chảy thường ứng dụng trong các hệ thống phòng cháy chữa cháy, hệ thống cứu hỏa, các đường ống dẫn nước trong các tòa chung cư, các nhà máy sản xuất,...
  • Ứng dụng công tắc dòng chảy trong hệ thống làm mát, hệ thống điều hòa, hệ thống hút nước, cấp nước trong thành phố,...
  • Ứng dụng công tắc dòng chảy trong hệ thống tưới tiêu trong nông nghiệp, hệ thống nước trong hệ thống chăn nuôi thủy hải sản.
  • Ứng dụng công tắc dòng chảy trong các môi trường dung dịch, hóa chất lỏng trong các nhà máy,...

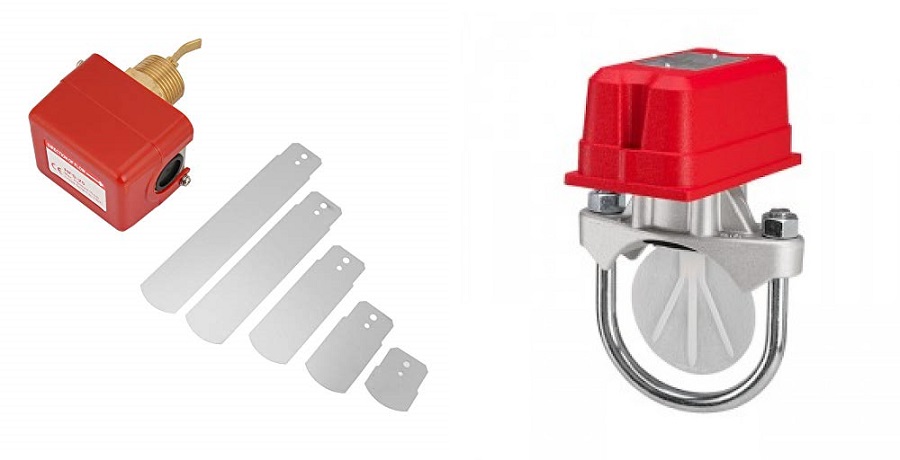

cong_tac_dong_chay_2

5. Ưu điểm và nhược điểm công tắc dòng chảy

5.1. Ưu điểm công tắc dòng chảy

  • Công tắc dòng chảy có ưu điểm giúp người vận hành biết được lưu lượng trong hệ thống còn lưu thông hay không.
  • Công tắc dòng chảy có ưu điểm hoạt động một cách hoàn toàn tự động
  • Ưu điểm công tắc dòng chảy thiết kết nhỏ gọn dễ dàng sử dụng và lắp đặt theo kiểu nối ren
  • Ưu điểm công tắc dòng chảy truyền tín hiệu nhanh dễ dàng nhận biết lưu chất còn hoạt động hay không nhơ tín hiệu ON/OFF
  • Ưu điểm công tắc dòng chảy sử dụng phù hợp với nhiều hệ thống lưu chất lỏng,...
  • Ưu điểm công tắc dòng chảy thiết kế theo tiêu chuẩn IP67, IP68 chống nhiễm điện và ngâm được được trong lưu chất lỏng
  • Ưu điểm công tắc dòng chảy nhiều kích cỡ lắp đặt phù hợp cho nhiều hệ thống
  • Ưu điểm công tắc dòng chảy có chất lượng tốt và giá thành rẻ nhất thị trường

5.2. Nhược điểm công tắc dòng chảy

  • Công tắc dòng chày có nhược điểm không làm việc được trong các môi trường khí hơi
  • Nhược điểm công tắc dòng chảy trong các môi trường có các lưu chất đặc sệt, các môi trường chất rắn,...
  • Nhược điểm công tắc dòng chảy không làm việc được trong môi trường có nhiệt độ cao

6. Các loại công tắc dòng chảy phổ biến hiện nay

6.1. Công tắc dòng chày dạng cơ

   Công tắc dòng chày dạng cơ là dạng công tắc dòng chảy thông dụng loại này có giá thành rẻ và được sử dụng rộng rãi trong nhiều hệ thống thiết bị.

cong_tac_dong_chay_co

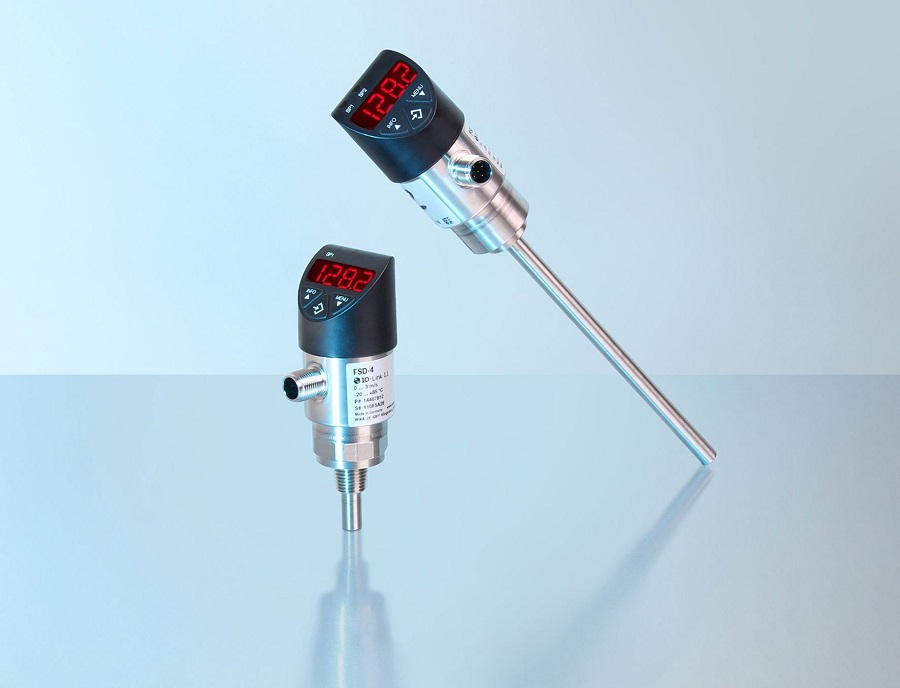

6.2. Công tắc dòng chảy dạng điện tử

   Công tắc dòng chảy dạng điện tử là loại công tắc có màn hình điện tử trền đầu cảm biến khi hoạt động sẽ hiển thị các thông số trực tiếp lên màn hình hiển thị của hệ thống thiết bị.

cong_tac_dong_chay_dien_tu

7. Cách lắp đặt công tắc dòng chảy

  • Kiểm tra kích cỡ hệ thống, thiết bị xem kích cỡ bn, chất liệu gì
  • Chọn tê ren có kích cỡ bằng với kích cỡ của hệ thống
  • Lựa chọn loại công tắc dòng chảy có kích cỡ chân ren phù hợp để lắp đặt vào tê ren
  • Lưu ý lựa chọn lá van có chiều dài phù hợp để lắp đặt cho các ống, thiết bị lưu chất
  • Lắp đặt công tắc dòng chảy vào tê ren vặn chặn sau đấy dán keo hoặc quân băng keo để các lưu chất không bị rò rỉ ra bên ngoài
  • Kết nối dây điện đến công tắc và khởi động công tắc dòng chảy cho test thử, nếu công tắc không hoạt động được thì kiểm tra và làm lại.

8. Lưu ý khi lắp đặt và sử dụng công tắc dòng chảy

  • Không tháo công tắc dòng chảy khi hệ thống đang hoạt động
  • Không tháo lắp công tắc dòng chảy khi chưa tắt nguồn điện
  • Không nên siết quá chặt các bulong ốc vít khi lắp đặt
  • Nguồn điện áp vào phải bằng với mức điện của công tắc dòng chảy
  • Chiều dài của lá cảm biến phải phù hợp với hệ thống thiết bị
  • Kích cỡ chân lắp công tắc phải bằng với kích cỡ hệ thống
  • Lưu chất làm việc phải phù hợp với các hệ thống, thiết bị,...

9. Báo giá công tắc dòng chảy

   Công tắc dòng chảy có nhiều loại với nhiều kích cỡ, kiểu loại mẫu mã, chất liệu, xuất xứ khác nhau chính vì thế mà giá thành của công tắc dòng chảy cũng rất đa dạng. Các loại công tắc dòng chảy của chúng tôi được nhập khẩu trực tiếp với chất lượng tốt nhất và giá thành rẻ nhất thị trường. Liên hệ ngay với chúng tôi để nhận được tư vấn và báo giá về công tắc dòng chảy.

Ngoài ra, quý khách hàng cũng có thể tham khảo thêm các loại van chữa cháy như: Van góc chữa cháy, van xả tràn, trụ cứu hỏa,...
