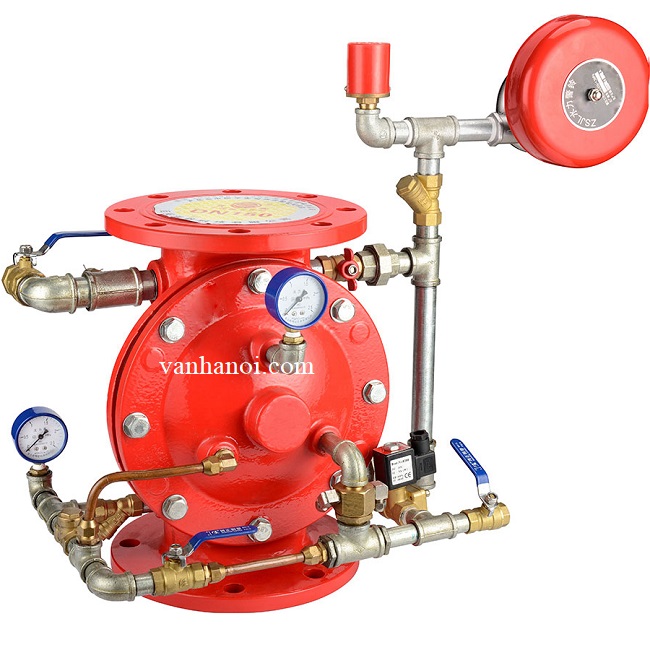

Van xả tràn

van-xa-tran - ảnh nhỏ  1
Van xả tràn

Van xả tràn

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích thước van xả tràn: DN50 – DN400
  • Chất liệu: gang, gang cầu, gang dẻo, thép,...
  • Kết nối: mặt bích
  • Áp suất làm việc: PN10, PN16, PN25, PN40,...
  • Nhiệt độ làm việc: 150℃
  • Môi trường làm việc: nước, nước sạch, lưu chất lỏng,..
  • Xuất xứ: Trung Quốc, Malaysia, Hàn Quốc, Thổ Nhĩ Kỳ, Đài loan,...

Lượt xem: 99242

Đánh giá 1 lượt đánh giá

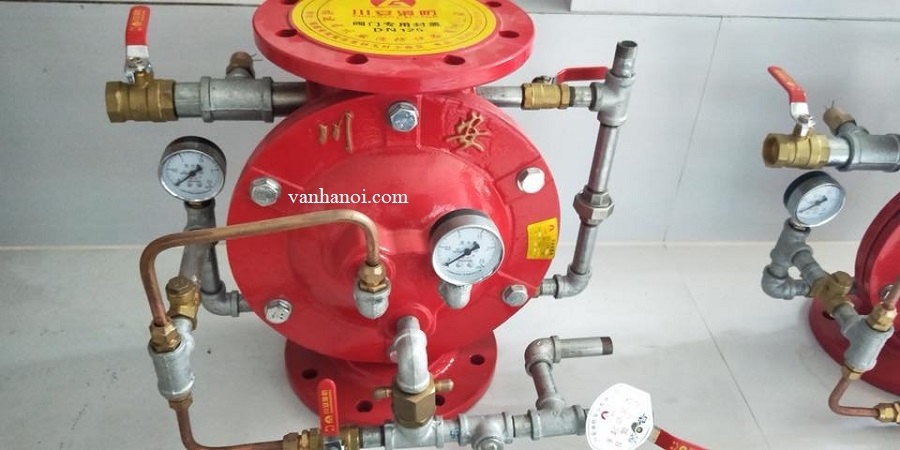

1. Van xả tràn là gì?

   Van xả tràn tên tiếng anh được gọi là Deluge valve là một loại van thủy lực chuyên lắp đặt cho các hệ thống PCCC(phòng cháy chữa cháy) với điểm đặc biệt là có thể tự hoạt động xả, phun nước khi có nhiệt độ cao hoặc áp suất cao từ bên ngoài truyền đến bộ cảm biến hoặc do sự tác động đóng mở từ con người. Van xả tràn thường được ứng dụng lắp đặt cho nhiều hệ thống thiết bị từ dân sinh đến công nghiệp sản xuất do tính tự động xả nước khi áp lực vượt quá mức cho phép của hệ thống đường ống, khi có đám cháy, khi xảy ra hỏa hoạn, nổ,... giúp giảm thiểu mức độ nguy hiểm của các đám cháy gây ra. Van xả tràn cũng thường sử dụng cho các hệ thống làm mát được lắp đặt với máy bơm để đảm bảo được có được nguồn nước trong mọi trường hợp.

   Van xả tràn có nhiều kích cỡ từ DN50 đến DN400 được làm từ chất liệu gang, gang cầu, gang dẻo bên ngoài được phủ một lớn sơn đỏ đặc trưng cho hệ thống PCCC giúp chống các tác động từ môi trường ngoài giúp van không bị gỉ sét. Van xả tràn hoạt động dựa theo dạng van thủy lực đóng ngắt nhanh, van có cấu tạo bên trong gồm màng van nên kín, van sử dụng lắp đặt đơn, vận hành dễ dàng, bền bỉ và có thể lắp tại nhiều vị trí của hệ thống. Van xả tràn được nhập khẩu từ nhiều nước lớn, đảm bảo tốt về tính năng sử dụng, chất lượng van và giá thành van xả tràn là tốt nhất.

van_xa_tran_8

2. Thông số kỹ thuật van xả tràn

  • Kích thước van xả tràn: DN50 – DN400
  • Chất liệu thân van: gang, gang cầu, gang dẻo, thép,...
  • Chất liệu các bộ phận khác: hợp kim, gang, thép, nhôm, inox,...
  • Kết nối: mặt bích
  • Tiêu chuẩn bích: BS, DIN, JIS, ANSI,...
  • Áp suất làm việc: PN10, PN16, PN25, PN40,...
  • Nhiệt độ làm việc: 150℃
  • Môi trường làm việc: nước, nước sạch, lưu chất lỏng,..
  • Xuất xứ: Trung Quốc, Malaysia, Hàn Quốc, Thổ Nhĩ Kỳ, Đài loan,...
  • Bảo hành: 12 tháng

3. Cấu tạo và nguyên lý hoạt động van xả tràn

3.1. Cấu tạo và chức năng van xả tràn

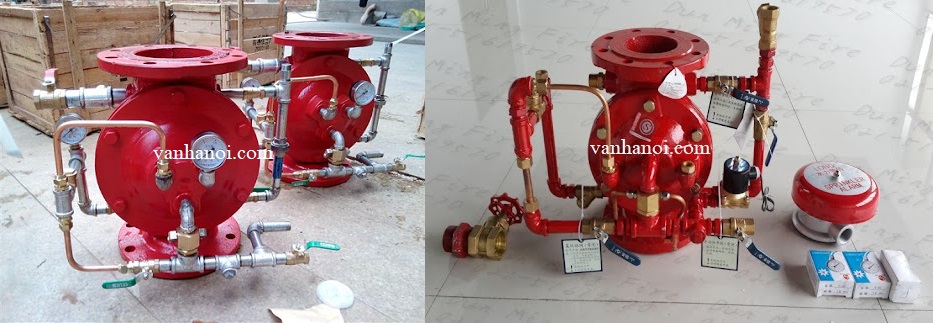

   Van xả tràn được thiết kế khá đặc biệt với nhiều bộ phận, chi tiết được lắp đặt trên van, mỗi chi tiết, phần đều có cấu tạo và chức năng sử dụng khác nhau. Dưới đây là 8 bộ phận và chi tiết không thể thiếu để có thể vận hành được van xả tràn:

  • Thân van van xả tràn được làm từu chất liệu gang, gang cầu, gang dẻo và được phủ một lớp sơn đỏ chống gỉ siết phần thân được thiết kế với 2 đầu lắp bích giúp kết nối với hệ thống đường ống, thiết bị,...
  • Đĩa van được làm bằng thép không gỉ và được bọc cao su dùng để đóng mở cho hoặc chặn các lưu chất đi qua hoặc không cho đi qua van xả tràn.
  • Phần trong của đầu van xả tràn được thiết kế với các trục và lò xo giúp van có thể dễ dàng đóng mở đĩa van.
  • Bộ phận tay gạt giúp có thể điều khiển van xả tràn đóng mở thủ công, người vận hành có thể dễ điều khiển van đóng hoặc mở.
  • Công tắc áp suất để bật chuông hoặc đèn báo động khi cháy xả ra.
  • Phần van điện từ nhận tín hiệu bấm mở van giúp cho các lưu chất lỏng đi qua hệ thống đường ống nhằm cung cấp lưu chất giúp dập tắt đám cháy.
  • Phần van bi được lắp đặt vào vị trí ống trên van giúp đảm bảo được áp lực lưu chất hoạt động trong van ổn định.
  • Đồng hồ áp suất dùng để đo áp suất nước tại đầu cấp và đầu ra của van xả tràn.
  • Ngoài ra van xả tràn còn nhiều bộ phận khác được lắp đặt thêm như tê ren, nối ren, van cổng, bộ lọc,...

cau_tao_van_xa_tran

3.2. Cách hoạt động và nguyên lý làm việc van xả tràn

   Van xả tràn được hoạt động theo nguyên lý: khi ở trạng thái bình thường đầu ra của van tràn ngập không có nước, phần cơ hoành dưới tác động của áp suất của buồng lồi nước sẽ đẩy ngã ép chặt phần đĩa van làm nước không thể thoát ra khỏi cửa ra. Khi xảy ra hỏa hoạn cảm biến nhiệt độ sẽ phát hiện và truyền tín hiệu đến phòng điều khiển và cung cấp tín làm van điện từ mở ra.

   Khi van điện từ mở ra nước trong buồng lồi sẽ chảy ra và đi vào đầu van xả tràn và còn được thoát một lượng lưu chất ra ống nhỏ khác, phần lưu chất sẽ tác dụng lên đĩa chặn làm co lò xo lại và khiển đĩa van mở ra làm cho các lưu chất đi lên hệ thống ống(trên các hệ thống ống được lắp đầu chữa cháy) và được phun ra bên ngoài qua đầu chữa cháy và giúp dập tắt và hạn chể được đám cháy.

Xem thêm nguyên lý hoạt động van xả tràn tại video sau:

4. Ứng dụng và chức năng van xả tràn

   Van xả tràn được ứng dụng trong hầu hệ hết các hệ thống xả và hệ thống phòng cháy chữa cháy(PCCC) trong các hệ thống cơ điện, các tòa nhà, chung cư, tòa nhà thương mại, trung tâm thương mại, nhà máy sản xuất, xí nghiệp, khách sạn,... Các loại van xả tràn sẽ là một thiết bị không thể thiếu đối với mỗi hệ thống PCCC, giúp bảo an toàn cho hệ thống, hạn chế tình trạng cháy nổ, giúp đảm bảo an toàn cho người vận hành, lắp đặt, sử dụng van xả tràn. Ngoài ra, van xả tràn là van nằm trong tiêu chuẩn cần phải có của một hệ thống lớn.

van_xa_tran_6

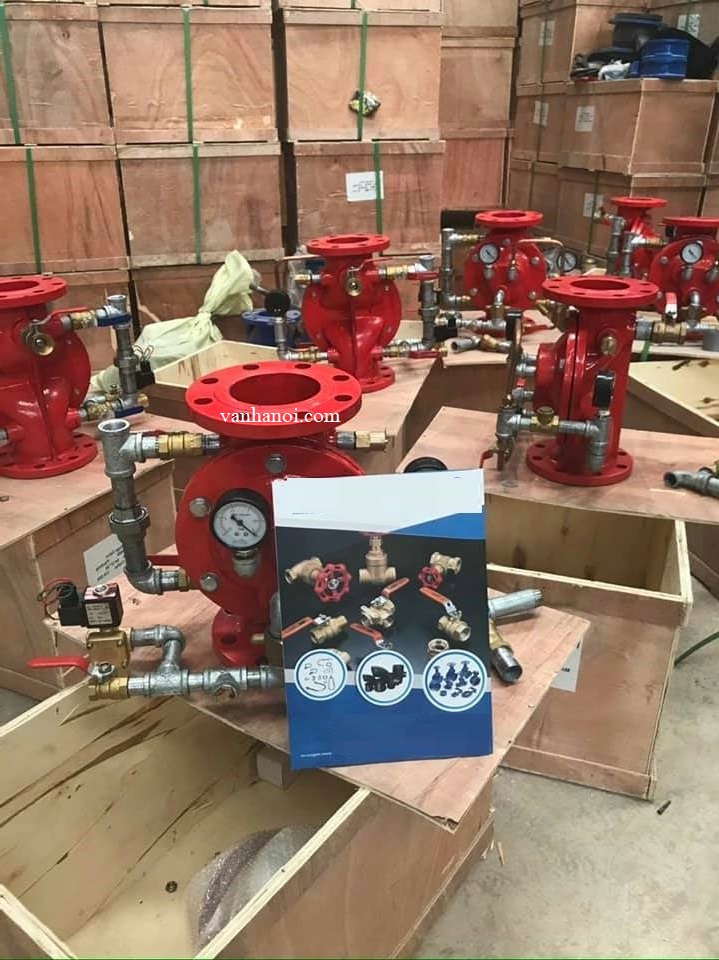

5. Các loại van xả tràn phổ biến hiện nay

  • Van xả tràn Đài Loan PCCC
  • Van xả tràn Nhật Bản PCCC
  • Van xả tràn Trung Quốc PCCC
  • Van xả tràn Hàn Quốc PCCC
  • Van xả tràn Thổ Nhĩ Kỳ PCCC
  • Van xả tràn Châu Âu PCCC

van_xa_tran_1

6. Điểm nổi bật và hạn chế van xả tràn

6.1. Điểm nổi bật van xả tràn

  • Van xả tràn giúp bảo vệ an toàn cho hệ thống, hạn chế cháy nổ trong các hệ thống thiết bị.
  • Van xả tràn giúp dập tắt đám cháy khi có hỏa hoạn làm giảm thiểu thiệt hại về tài sản phẩm và con người.
  • Van xả tràn hoạt động đóng mở nhanh với 2 chế độ đóng mở tự động và điểu khiển bằng tay gạt.
  • Van xả tràn sử dụng phù hợp cho nhiều hệ thống chữa cháy trong nhiều nghành nghề lĩnh vực khác nhau.
  • Van xả tràn có thiết kế hiện đại, cấu trúc bền bỉ có chất lượng rất tốt.
  • Van xả tràn có nhiều loại với nhiều kích cỡ khác nhau lắp đặt phù hợp cho nhiều hệ thống.
  • Van xả tràn dễ dàng sử dụng, điều khiển hoạt động trong hệ thống.

6.2. Hạn chế van xả tràn

  • Van xả tràn không sử dụng được trong các môi trường hóa chất, các chất rắn, khí, hơi,...
  • Van xả tràn có khá nhiều bộ phận khá khó để lắp đặt nếu chưa hiểu về kỹ thuật van,...

ung_dung_van_xa_tran

7. Hướng dẫn lắp đặt van xả tràn nhanh chóng và hiệu quả

  • Đầu tiên cần kiểm tra hệ thống đường ống, thiết bị xem kích cỡ, quy cách hệ thống để lựa chọn ra loại van xả tràn có kích cỡ và tiêu chuẩn phù hợp nhất.
  • Chuẩn bị các dụng cụ, thiết bị để lắp đặt van như cờ lê, mỏ lết, tua vít, đai ốc, các dụng cụ bảo hộ, ống nối, phụ kiện,...
  • Làm sạch các bộ phận, đầu kết nối của hệ thống trước khi lắp đặt van xả tràn.
  • Kết nối các bộ phận của van xả tràn với nhau đảm bảo các bộ phận được kết nối với nhau thật chắc chắn.
  • Lắp đặt van xả tràn vào hệ thống lưu ý hệ thống mặt bích, rồi kết nối bắt bulong cố định van xả tràn với 2 đầu của hệ thống.
  • Siết chặt 2 đầu của van xả tràn với 2 đầu của hệ thống thiết bị.
  • Chạy test thử hệ thống xem các lưu chất có bị rò rỉ các lưu chất ra bên ngoài hay không, nếu hệ thống hoạt động bình thường thì có thể cho van xả tràn hoạt động.
  • Lưu ý nên bảo trì bảo dưỡng van xả tràn theo định kỳ 3 – 6 tháng.

8. Báo giá van xả tràn

   Van xả tràn là loại van được chúng tôi cung cấp đến khắp thị trường Việt Nam với đa dạng kiểu loại xuất xứ, đảm cung cấp đến tất cả quý khách hàng loại van xả tràn có chất lượng tốt nhất và giá thành rẻ nhất thị trường. Để nhận được báo giá van xả tràn quý khách hàng vui lòng cung cấp cho chúng tôi đầy đủ các thông tin liên quan đến sản phẩm như kiểu loại van, kích cỡ van, chất liệu cấu tạo, xuất xứ van xả tràn. Liên hệ với chúng tôi hoặc truy cập vanhanoi.com để nhận được những sản phẩm van công nghiệp mới nhất nhé.

Quý khách hàng cũng có thể tham khảo thêm các loại thiết bị chữa cháy khác của chúng tôi như:
