Van bi điện 2 ngã

van-bi-dien-2-nga - ảnh nhỏ  1
Van bi điện 2 ngã

Van bi điện 2 ngã

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích cỡ van: DN15 đến DN200(15A đến 220A)
  • Chất liệu: inox, đồng, gang, nhựa
  • Dạng: 2 ngã
  • Điện áp: 24V, 220V, 380V
  • Áp lực làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: - 5 độ C đến 200 độ C
  • Bảo hành: 12 tháng.

Lượt xem: 8946

Đánh giá 1 lượt đánh giá

1.Van bi điện 2 ngã là gì?

Van bi điện 2 ngã là dạng van có phần gồm 1 đầu và 1 đầu ra được điều khiển đóng mở quả bi tự động nhờ bộ điều khiển điện. Van bi điện 2 ngã thường có kiểu dạng thân 1 PC, 2 PC, 3 PC với kiểu nối 2 đầu ren trong và đầu mặt bích dùng lắp đặt phù hợp với nhiều hệ thống thiết bị.

Van bi điện 2 ngã còn là 1 dạng của van bi điều khiển điện sử dụng đầu điện với nguồn điện áp 24V, 220V, 380V giúp hoạt động dễ dàng và có thể điều khiển từ xa nếu cài đặt.

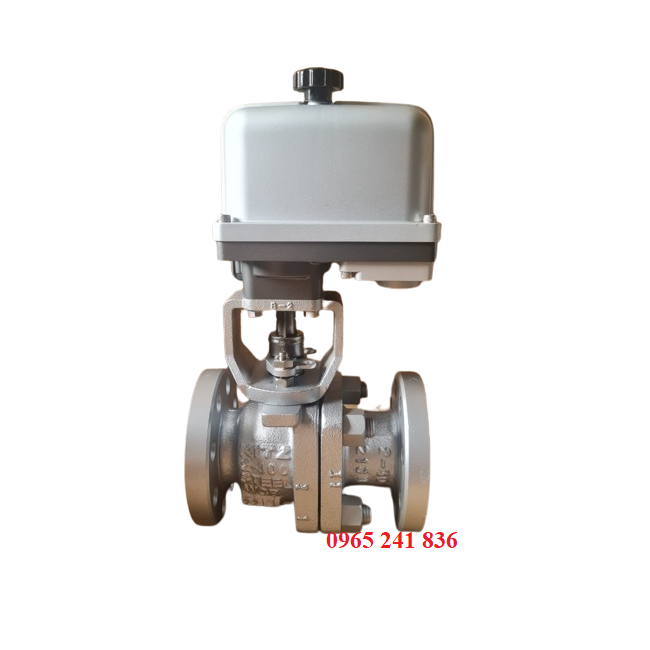

van bi điện 2 ngã

2.Thông số kỹ thuật van bi điện 2 ngã

  • Kích cỡ van: DN15 đến DN200(15A đến 220A)
  • Chất liệu: inox, đồng, gang, nhựa
  • Dạng: 2 ngã
  • Kiểu van: 1PC, 2PC, 3PC
  • Kiểu lắp: ren, nối hàn, bích
  • Điện áp: 24V, 220V, 380V
  • Áp lực làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: - 5 độ C đến 200 độ C
  • Môi trường làm việc: nước, khí hơi, lưu chất lỏng, hóa chất.
  • Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản.
  • Bảo hành: 12 tháng.

3.Cấu tạo và cách hoạt động van bi điện 2 ngã

Cấu tạo van bi điện ngã gồm 2 phần chính: thân van bi và đầu điều khiển điện.

Thân van bi 2 ngã có 1 đầu vào và một đầu ra bên tỏng gồm quả bi rỗng, gioăng làm kín. Thân van bi 2 ngã có nhiều dạng 1 mảnh, 2 mảnh, 3 mảnh và được làm từ nhiều vật liệu inox, gang, thép, đồng, nhựa. Các dạng thân van bi:

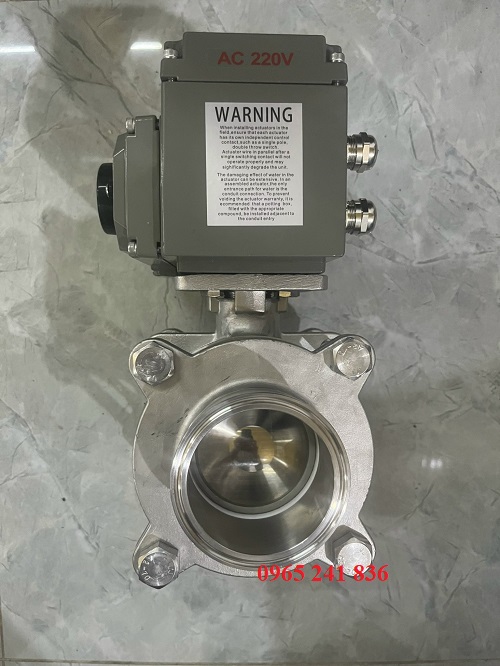

cấu tạo van bi điện 2 ngã

Đầu điều khiển điện sử dụng nguồn điện 24V, 220V với các tụ nguồn, motor xoay, điểm kết nối dây dẫn điện. Đầu điện thường có 2 dạng điều khiển on/off và điều khiển tuyến tính.

Về cách hoạt động van bi điện 2 ngã sẽ hoạt động theo 2 dạng:

Van bi điện 2 ngã on/off khi cấp điện vào đầu điều khiển, điện áp sẽ làm motor chuyển động xoay khiến van mở hoàn toàn đến hết hành trình motor dừng hoạt động. Khi cấp vào dây đóng, van sẽ hoạt động ngược lại và giúp đóng kín hoàn toàn.

Van bi điện 2 ngã tuyến tính hoạt đóng mở theo nhiều góc độ với tín hiệu analog 4 – 20mA. Dạng này sau khi cài đặt, có thể dễ dàng đóng mở théo nhiều góc lớn nhỏ theo mong muốn.

4.Các loại van bi điện 2 ngã phổ biến hiện nay

4.1.Van bi điện 2 ngã 1 PC (1 mảnh)

Van bi điện 2 ngã 1 PC còn là dạng van bi 1 mảnh điện đây là dạng van có phần thân được đúc liền thành 1 thể nhất định. Van bi điện 2 ngã 1 PC thường có kích cỡ khá nhỏ từ DN15 đến DN50 được điều khiển đóng mở tự động nhờ bộ điện giúp quả bi đóng mở một cách đơn giản. Van bi điện 2 ngã 1 PC (1 mảnh) thường có dạng van bi kết nối kiểu ren trong và phù hợp với các hệ thống khí hơi bởi độ kín của van là rất cao.

4.2.Van bi điện 2 ngã 2 PC (2 mảnh) nối ren

Van bi điện 2 ngã 2 PC (2 mảnh) nối ren là dạng van điều khiển điện có phần thân 2 mảnh được nối với nhau, 2 đầu lắp ống van có dạng ren trong được điều đóng mở nhờ nguồn điện 24V, 220V. Van bi điện 2 ngã 2 PC nối ren có đa dạng kích cỡ từ DN15 đến DN100 với khả năng chịu được nhiệt độ cao, áp lớn và phù hợp với nhiều lưu chất nước, khí hơi. Dòng 2 mảnh có thể dễ dàng tháo van ra để kiểm tra các bộ phận bên trong của van.

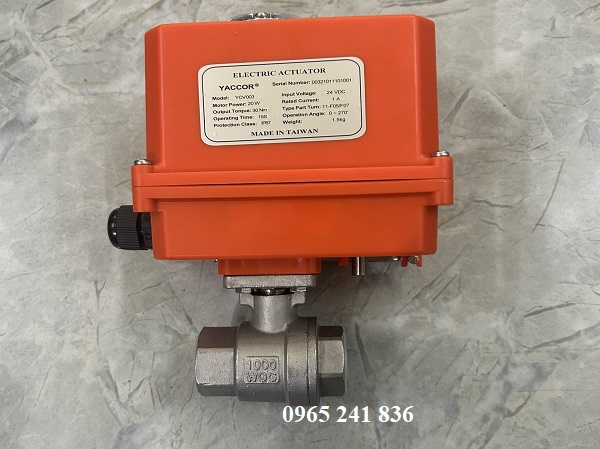

van bi điện 2 ngã 2 PC ren

4.3.Van bi điện 2 ngã 2 PC (2 mảnh) lắp bích

Van bi điện 2 ngã 2 PC lắp bích là dạng van có phần thân 2 mảnh lắp với nhau thông qua các bulong kết nối. Dạng van này có kiểu kết nối mặt bích với các tiêu chuẩn bích JIS, BS dùng để lắp vào các hệ thống, thiết bị theo kiểu mặt bích tương ứng. Dòng van bi điện 2 ngã 2 PC lắp bích dùng điện 24V, 220V để hoạt động và thường có nhiều kích cỡ từ DN15 đến DN200 với các chất liệu cấu tạo inox, gang, thép.

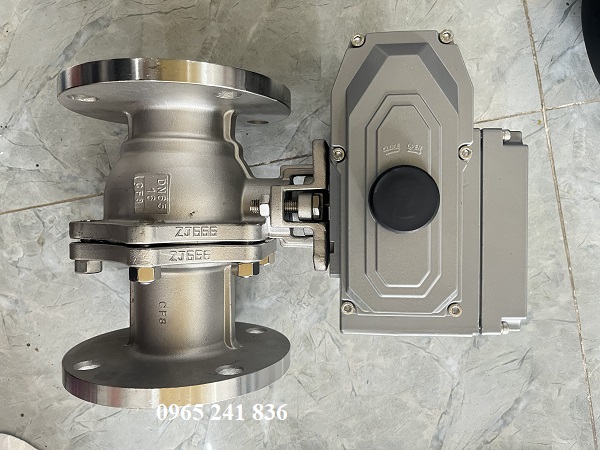

van bi điện 2 ngã 2 pc bích

4.4.Van bi điện 2 ngã 3 PC (3 mảnh)

Van bi điện 2 ngã 3 PC (3 mảnh) là dạng van có phần thân gồm 3 mảnh kết nối với nhau thông qua các bulong trục dài giúp cố định chắc chắn van. Dạng này được điều khiển đóng mở tự động nhờ nguồn điện 24V, 220V, phần thân 3 PC có thể chịu được nhiệt độ cao với dạng inox, thép và kết nối theo kiểu nối ren, bích và nối hàn.

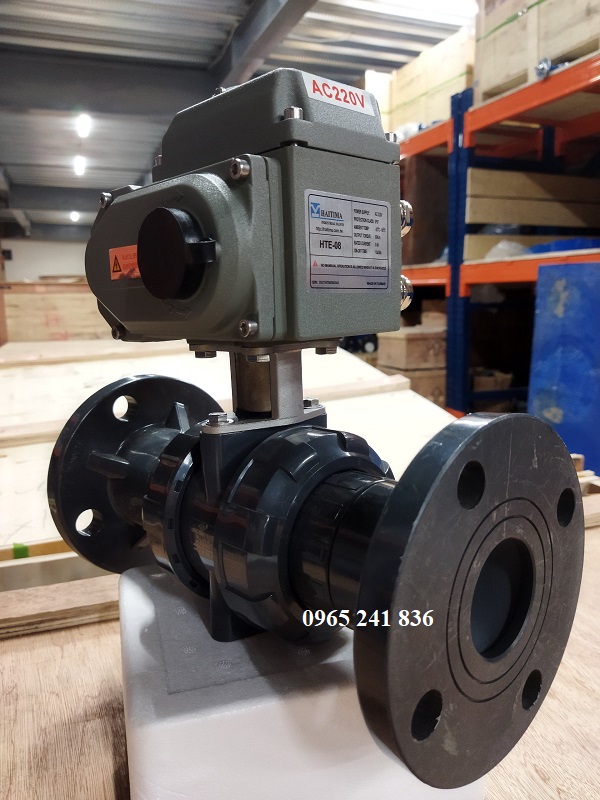

van bi điện 2 ngã 3 PC

5.Báo giá van bi điện 2 ngã

Van bi điện 2 ngã có nhiều kiểu dạng, kiểu loại, kích cỡ, chất liệu và điện áp khác nhau chính vì thế mà giá thành của van cũng rất đa dạng. Giá thành van bi điện 2 ngã cũng phu thuộc theo xuất xứ của sản phẩm. Để nhận được báo giá van bi điện 2 ngã quý khách hàng vui lòng liên hệ ngay với chúng tôi bạn nhé.

Nguồn: vanhanoi.com.
