Van bi ren điều khiển điện

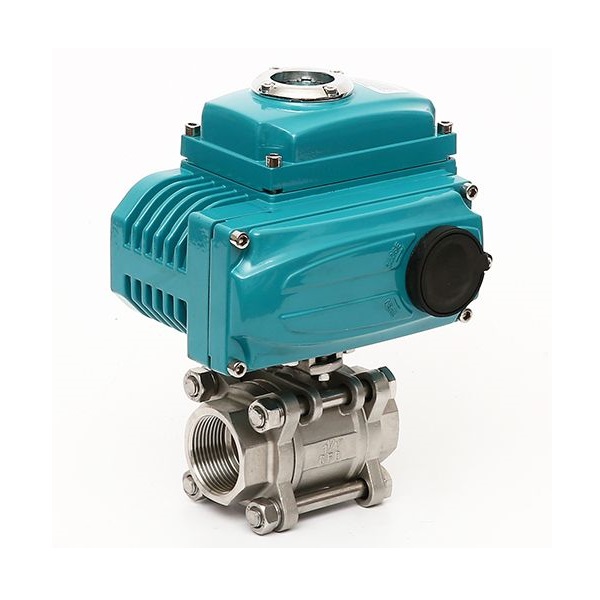

1.Tìm hiểu van bi điều khiển điện nối ren

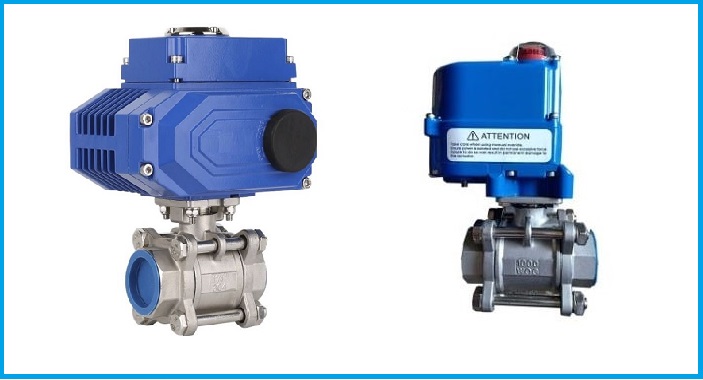

Van bi điều khiển điện nối ren là loại van được kết nối với các hệ thống đường ống, thiết bị theo kiểu nối ren trong, thường được dùng để giúp cho các lưu chất đi qua hoặc ngăn chặn không cho các lưu chất đi qua van. Van bi điều khiển điện nối ren sử dụng điện áp 24V, 220V được làm từ nhiều chất liệu khác nhau như inox, gang, đồng, nhựa, thép và thường có kích cỡ rất nhỏ gọn từ DN15 – DN100. Van bi điều khiển điện nối ren thường được ứng dụng trong các hệ thống nước, dung dịch, khí hơi với khả năng lắp đặt kết nối đơn giản với các tiêu chuẩn ren và được nhập khẩu chính hãng từ nhiều nước lớn khác nhau.

2.Thông số kỹ thuật van bi điều khiển điện nối ren

• Kích cỡ : DN15 – DN100
• Chất liệu: inox, đồng, thép, gang,...
• Gioăng làm kín : cao su, teflon, PTFE
• Kiểu lắp: lắp ren
• Điện áp : 24V, 110V , 220V , 380V
• Kiểu hoạt động : ON/OFF, tuyến tính
• Áp lực làm việc : PN10 , PN16, PN25 , PN40
• Nhiệt độ làm việc : ~ 200 độ C
• Môi trường làm việc : nước ,nước sạch , hóa chất , xăng dầu , nước thải ..
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Châu âu ...
• Bảo hành: 12 tháng

3.Cấu tạo và nguyên lý làm việc van bi điều khiển điện nối ren

3.1.Cấu tạo van bi điều khiển điện nối ren

Thân van bi ren được làm bằng inox, đồng,... được lắp đặt với các hệ thống nối ren. Phần thân van bi được tiện theo tiêu chuẩn kết nối ren trong với các thiết bị ống ren ngoài khác. Thân van bi ren gồm các phần chính như:

• Thân van bi ren dạng nối ren trong với phần thân gồm nhiều dạng 1PC, 2PC, 3PC, dạng 3 ngã
• Trục ty van được làm bằng thép, inox,...
• Gioăng làm kín làm cao su, teflon
• Quả bi rỗng được làm bằng inox.

Bộ điều khiển điện có 2 loại điều khiển tuyến tính và điều khiển on/off sử dụng điện áp 24V, 220V với 2 phần chính: vỏ điện làm bằng nhựa, hợp kim nhôm. Các bộ phận bên trong đầu điện gồm các phần như dây nối, bảng mạch, mô tơ, các bánh răng, trục trong bộ điện giúp điều khiển hoạt động đóng mở quả bi.

3.2.Nguyên lý làm việc van bi điều khiển điện nối ren

Van bi điều khiển điện nối ren sử dụng bộ điện để đóng mở van bằng cách làm chuyển động bánh răng trong bộ điện khiến quả bi xoay khiến van mở hoặc ngược lại. Đối với van bi điều khiển điện nối ren tuyến tính sẽ đóng mở theo nhiều góc độ, đối với loại van bi điều khiển điện nối ren on/off van sẽ đóng mở theo góc duy nhất, đóng mở hoàn toàn.

Quý khách hàng có thể tham khảo rõ hơn tại video dưới đây:

3.3.Catalogue van bi điều khiển điện nối ren

Để hiểu rõ hơn về các kích cỡ, kích thước chi tiết của dòng sản phẩm van bi ren điều khiển điện mời quý khách hàng tham khảo ngay dưới đây:

4.Các loại van bi điều khiển điện nối ren

4.1.Van bi inox điều khiển điện nối ren

Van bi inox điều khiển điện nối ren có phần thân van bi làm bằng inox 304, 316 với kiểu kết nối ren trong thường có kích cỡ bé từ DN15 đến DN100. Van bi inox ren điều khiển điện được dùng phổ biến và thông dụng trong nhiều hệ thống thiết bị lưu chất lỏng, nước, khí hơi. Các dạng van bi inox ren điện thường là dạng 2PC, 3PC, 3 ngã với độ kín tuyệt đối trong quá trình sử dụng.

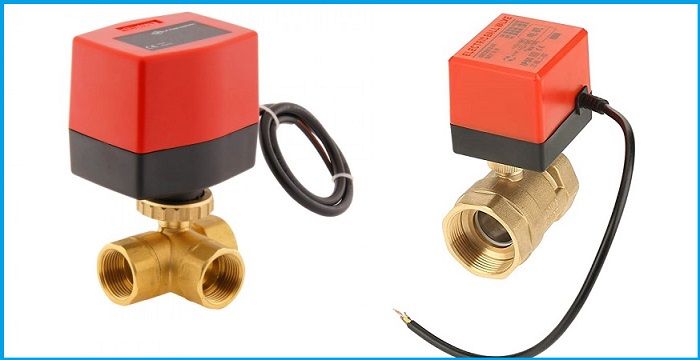

4.2.Van bi đồng điều khiển điện nối ren

Van bi đồng điều khiển điện nối ren có phần thân van bi bằng đồng với các dạng 2 ngã ren trong, 3 ngã ren trong điều khiển đóng mở tự động bằng nguồn điện áp 24V, 220V phù hợp với lưu chất nước sạch, khí hơi sạch, lưu chất sạch.

4.3.Van bi gang điều khiển điện nối ren

Van bi gang điều khiển điện nối ren dạng này khá hiếm và được dùng khá ít do ít ứng dụng hơn các dòng inox và đồng, tuy nhiên thì van bi gang ren sẽ có giá thành rẻ hơn các vật liệu khác. Van bi gang ren điều khiển điện dùng trong một số hệ thống, thiết bị đặc biệt như cấp nước, khí hơi thống thường.

4.4.Van bi thép điều khiển điện nối ren

Van bi thép điều khiển điện nối ren là dạng van bi được làm bằng chất liệu thép với kiểu kết nối ren trong với khả năng chịu được nhiệt độ rất cao đến 250 độ C và chịu được áp lực rất lớn từ 16 bar, 25 bar, 40 bar. Van bi thép ren điều khiển điện thường khá hiếm và có giá thành khá cao, cao hơn các dòng van chất liệu gang, inox, đồng.

4.5.Van bi điều khiển điện tuyến tính nối ren

Van bi điều khiển điện tuyến tính nối ren là dạng ren được điều khiển đóng mở bằng bộ điều khiển điện tuyến tính giúp quả bi trong thân van bi ren đóng mở theo nhiều góc độ lớn nhỏ tùy theo nhu cầu sử dụng của hệ thống, thiết bị. Van bi ren điều khiển điện tuyến tính sử dụng tín hiệu đóng mở tuyến tính 4 - 20mA phù hợp hầu hết cho các lĩnh vực hiện nay.

4.6.Van bi điều khiển điện on off nối ren

Van bi điều khiển điện on off nối ren là dòng van đóng mở hoàn toàn theo góc 90 độ với kiểu nối ren trong thông dụng. Dạng van on off này thường có giá thành rẻ hơn dạng tuyến tính và phổ biến với nhiều hệ thống.

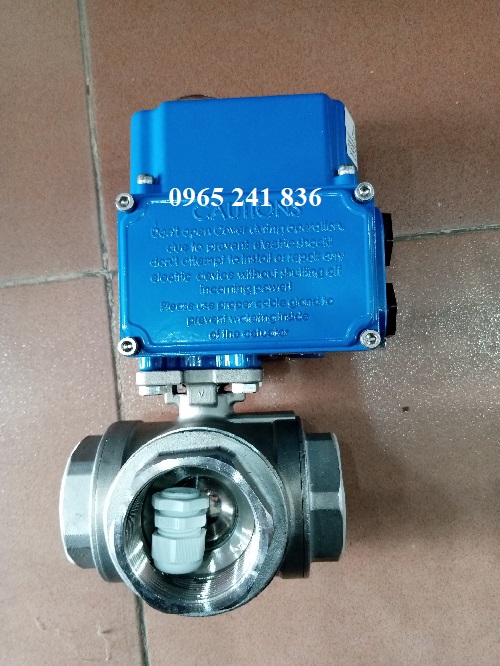

4.7.Van bi 3 ngã điều khiển điện nối ren

Van bi 3 ngã điều khiển điện nối ren với phần thân thiết kế 3 phần nối ren trong, dạng này thường có 2 kiểu thân van bi ren chữ L và thân van bi ren chữ T được điều khiển đóng tự động bằng bộ điều khiển điện.

4.8.Van bi vi sinh điều khiển điện nối ren

Van bi vi sinh điều khiển điện nối ren dạng này khá đặc biệt thường được kết hợp nối thêm clamp với ống nối inox ren ngoài để dễ dàng kết nối với các thiết bị. Dạng vi sinh thường dùng tốt với các hệ thống thực phẩm, dược phẩm, sản xuất rượu bia, đồ uống, nước giải khát,...

4.9.Van bi điều khiển điện nối ren theo xuất xứ

• Van bi điều khiển điện Hàn Quốc nối ren
• Van bi điều khiển điện Nhật Bản nối ren
• Van bi điều khiển điện Đài Loan nối ren

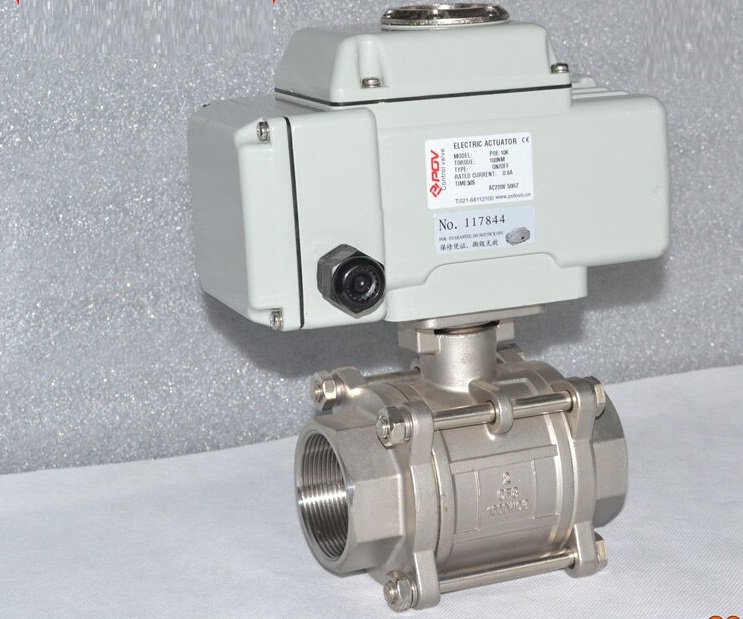

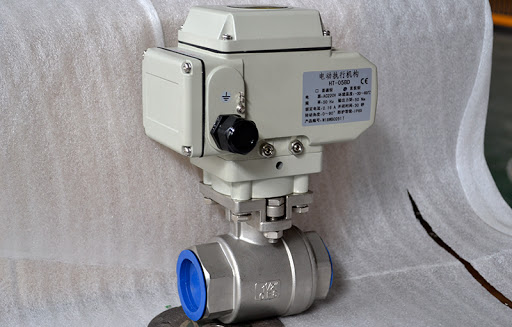

• Van bi điều khiển điện Trung Quốc nối ren
• Van bi điều khiển điện Châu âu nối ren

5.Ứng dụng van bi điều khiển điện nối ren

Van bi điều khiển điện nối ren được ứng dụng trong các hệ thống xử lý nước, khí hơi, dung dịch, hóa chất tùy vào từng kiểu van và chất liệu van bi như inox, gang, thép, nhựa,... Van bi điều khiển điện nối ren được ứng dụng lắp đặt trong các nhà máy sản xuất trong các khu công nghiệp, các hệ thống xử lý nước trong các chung cư, hệ thống đường ống trong thành phố, hệ thống PCCC, hệ thống thủy điện, hệ thống đường ống thiết bị trong khu nông nghiệp,...

6.Ưu điểm và nhược điểm van bi điều khiển điện nối ren

6.1.Ưu điểm van bi điều khiển điện nối ren

• Van bi điều khiển điện nối ren được thiết kế nhỏ gọn với phần thân ren giúp dễ dàng lắp đặt, kết nối.
• Van có trọng lượng nhẹ và có phần thân bằng inox bền bỉ.
• Van có nhiều kích cỡ từ DN15 – DN100.
• Van có nhiều loại van phù hợp lắp đặt với nhiều hệ thống đường ống, thiết bị.
• Van được điều khiển tự động bằng bộ điện.
• Van làm việc phù hợp với nhiều môi trường lưu chất.
• Van dễ dàng lắp đặt, vận hành và thay thế.

6.2.Nhược điểm van bi điều khiển điện nối ren

• Van không có các kích cỡ lớn trên DN100.
• Van không phù hợp lắp đặt được với các hệ thống lắp bích.

7.Cách lắp đặt kết nối van bi điều khiển điện nối ren

Van bi điều khiển điện nối ren được lắp đặt với các thiết bị khác có cùng hệ ren một cách đơn giản và dễ dàng dưới đây là các bước để lắp đặt đơn giản nhanh chóng sản phẩm van bi ren điều khiển điện vào hệ thống.

• Lựa chọn dạng van bi điều khiển điện nối ren có kích cỡ, chất liệu và kiểu dạng phù hợp với môi trường lưu chất sử dụng.
• Khảo sát không gian lắp đặt van bi điều khiển điện nối ren để lắp đặt vị trí phù hợp.
• Chuẩn bị lắp đặt van bi điều khiển điện nối ren gồm các phụ kiện bulong, ốc kết nối, băng tan, và các đồ phụ kiện lắp đặt van.
• Phần đầu điện kết nối với nguồn điện, tủ điện đảm bảo phần dây dẫn kín và nước không đi vào trong bộ nguồn cũng như mạch điện.
• Kết nối phần thân bằng cách quấn băng tan vào đầu ren ngoài của ống và thiết bị sau đấy lắp và siết chặt với thân ren trong van bi.
• Tiến hành test thử và cho lưu chất qua van, trong trường hợp đóng và mở. Đảm bảo van bi ren mở lưu chất lưu thông qua và khi đóng không bị rỉ nước.
• Nếu gặp sự cố khí đầu điện và thân van không hoạt động thì nên kiểm tra và lắp đặt lại.
• Khi lắp đặt hoàn thiện thì bạn có thể dễ dàng đưa thiết bị van bi ren điều khiển điện vào hoạt động.

8.Báo giá van bi điều khiển điện nối ren

Để nhận được báo giá van bi điều khiển điện nối ren quý khách hàng vui lòng cung cấp cho chúng tôi đầy đủ thông tin liên quan đến sản phẩm như kích cỡ van, chất liệu van, kiểu loại van, môi trường làm việc, nhiệt độ làm việc, áp suất làm việc, xuất xứ van ngay bạn nhé. Xem thêm các loại van khác có liên quan tại van bi điều khiển điện như van bi điều khiển điện lắp bích, van bi hàn điều khiển điện, van bi vi sinh điều khiển điện.

Bảng giá van bi ren điều khiển điện cập nhật T8/2024( LH 0965 241 836 để nhận báo giá chuẩn nhất)

Trên đây là bảng giá tham khảo van bi ren điều khiển điện, giá thành trên này chưa phải là giá chuẩn nhất, để nhận được báo giá van bi ren điều khiển điện chính xác nhất, quý khách vui lòng liên hệ ngay với chúng tôi để được tư vấn báo giá ngay nhé.
