Van bướm thép điều khiển khí nén

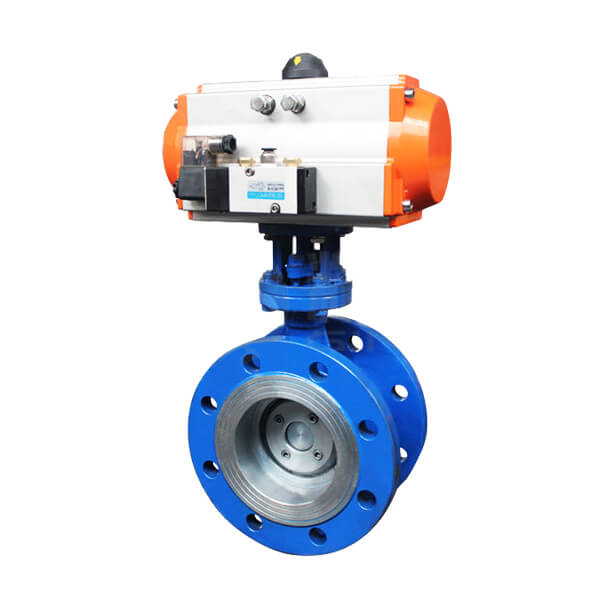

van-buom-thep-dieu-khien-khi-nen - ảnh nhỏ  1
Van bướm thép điều khiển khí nén

Van bướm thép điều khiển khí nén

Mua hàng: 0965 241 836

THÔNG SỐ KỸ THUẬT

  • Kích thước van bướm: DN40 - DN2000
  • Chất liệu van thép: WCB A216 , thép không gỉ,...
  • Kiểu kết nối: mặt bích, wafer, lug,..
  • Điều khiển: khí nén
  • Áp lực làm việc : PN10, PN16, PN25, PN40
  • Nhiệt độ làm việc :  ~ 200 độ C.
  • Môi trường làm việc : nước, khí nén, hơi, các dung dịch, hóa chất...
  • Xuất xứ : Đài Loan, Trung Quốc, Hàn Quốc, Malaysia, Nhật Bản, Ý,...
  • Bảo hành : 12 tháng

Lượt xem: 98876

Đánh giá 1 lượt đánh giá

1. Van bướm thép điều khiển khí nén là gì?

   Van bướm thép điều khiển khí nén là loại van bướm được làm bằng chất liệu thép, thép không gỉ, thép WCB, được sử dụng để giúp các lưu chất đi qua hoặc ngăn chúng và được điều khiển hoạt động đóng mở van bằng bộ điều khiển khí nén. Van bướm thép điều khiển khí nén thường làm việc rất tốt trong các điều kiện môi trường có nhiệt cao lên tới 350 độ C, áp suất cao max PN40 phù hợp sử dụng cho nhiều hệ thống đường ống, thiết bị như các hệ thống xử lý nước, cấp thoát nước, hệ thống nước nóng, hệ thống xử lý khí, hơi, hệ thống xử lý dung dịch, hóa chất, xăng dầu,... Các loại van bướm thép điều khiển khí nén được chúng tôi nhập khẩu chính với giá thành rẻ nhất tại nhiều nước lớn trên thế giới, đảm bảo tốt nhất về chất lượng đến quý khách hàng.

van_buom_thep_dieu_khien_khi_nen

2. Thông số kỹ thuật van bướm thép điều khiển khí nén

  • Kích thước van bướm: DN40 - DN2000
  • Chất liệu van thép: WCB A216 , thép không gỉ,...
  • Gioăng làm kín: thép không gỉ
  • Kiểu kết nối: mặt bích, wafer, lug,..
  • Tiêu chuẩn mặt bích : PN10, PN16, JIS10K 20K, DIN, ANSI...
  • Kiểu tác động : tác động đơn, tác động kép
  • Bộ truyền động : tác động đơn, tác động kép
  • Áp lực khí nén : 2 bar ~ 8 bar.
  • Áp lực làm việc : PN10, PN16, PN25, PN40
  • Nhiệt độ làm việc :  ~ 200 độ C.
  • Môi trường làm việc : nước, khí nén, hơi, các dung dịch, hóa chất...
  • Xuất xứ : Đài Loan, Trung Quốc, Hàn Quốc, Malaysia, Nhật Bản, Ý,...
  • Bảo hành : 12 tháng

3. Cấu tạo và nguyên lý hoạt động van bướm thép điều khiển khí nén

3.1. Cấu tạo van bướm thép điều khiển khí nén

Van bướm thép điều khiển khí nén có cấu tạo gồm một số bộ phận chính như sau:

  • Thân van bướm thép là phần chiếm phần trăm thép lớn nhất như các loại thép không gỉ, thép WCB,... dùng để kết nối với các hệ thống theo kiểu lắp bích, wafer, lug,... và dùng để chứa các bộ phận bên trong van.
  • Đĩa van bướm thép dùng để đóng mở chặn và cho các dòng chảy lưu chất đi qua van.
  • Gioăng làm kín được làm bằng thép có nhiệm vụ khiến các chất không bị rò rỉ ran bên ngoài hệ thống.
  • Trục van thép được làm bằng thép không gỉ,..
  • Bộ điều khiển khí nén thường có 2 loại bộ điều khiển tác động đơn và bộ điều khiển tác động kép.

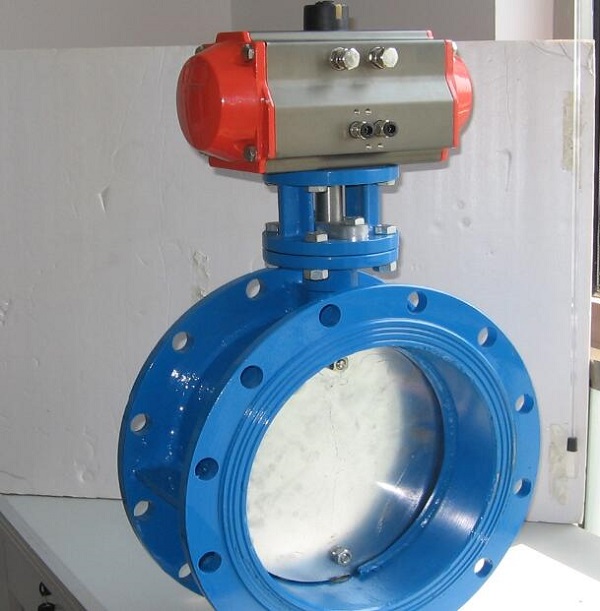

van_buom_thep_dieu_khien_khi_nen1

3.2. Nguyên lý hoạt động van bướm thép điều khiển khí nén

   Van bướm thép điều khiển khí nénnguyên lý làm việc khá đơn giản, phụ thuộc vào kiểu đầu điều khiển khiển khí nén để thực hiện đóng mở van. Khi cấp nguồn khí nén vào bộ điều khiển sẽ làm chuyển động các bánh răng trong van khiến làm trục van quay, trục van được gắn với đĩa van chính vì thế sẽ làm đĩa van quay theo, van mở và ngược lại van đóng. Đối với bộ khí nén on/off sẽ điều khiển cánh bướm đóng mở hoàn toàn(đóng 100%, mở 100%). Đối với loại điều khiển tuyến tính van thể mở theo nhiều góc độ từ 25, 40, 60, 90 độ.

4. Ứng dụng van bướm thép điều khiển khí nén

  • Ứng dụng van bướm thép điều khiển khí nén trong hệ thống xử lý nước sạch, nước thải trong các khu dân cư, khu công nghiệp, nông nghiệp,...
  • Ứng dụng van bướm thép điều khiển khí nén dùng trong các hệ thống nước nóng, hơi nóng trong các nồi hơi, lò hơi, hệ thống có nhiệt độ cao,...
  • Ứng dụng van bướm thép điều khiển khí nén trong các hệ thống xử lý dung dịch, hóa chất như xăng dầu, hóa chất có áp suất cao,... và nhiều ứng dụng khác có liên quan.

5. Ưu điểm và nhược điểm van bướm thép điều khiển khí nén

5.1. Ưu điểm van bướm thép điều khiển khí nén

  • Van bướm thép điều khiển khí nén có nhiều loại với nhiều kích cỡ làm việc phù hợp với nhiều hệ thống khác nhau.
  • Van bướm thép điều khiển khí nén chịu được nhiệt cao, áp lớn
  • Van làm việc tốt trong nhiều môi trường nước, khí hơi, dung dịch, hóa chất, xăng dầu,...
  • Van được điều khiển tự động bằng bộ điều khiển khí nén
  • Van khá dễ sử dụng, lắp đặt và bảo dưỡng

5.2. Nhược điểm van bướm thép điều khiển khí nén

   Van bướm thép điều khiển khí nén không làm việc được cho các lưu chất ăn mòn, các chất rắn đặc sệt,... Và thường có giá thành cao hơn các loại van bướm khí nén chất liệu khác.

6. Các loại van bướm thép điều khiển khí nén

6.1. Van bướm thép điều khiển khí nén on/off

van_buom_thep_dieu_khien_khi_nen_on_off

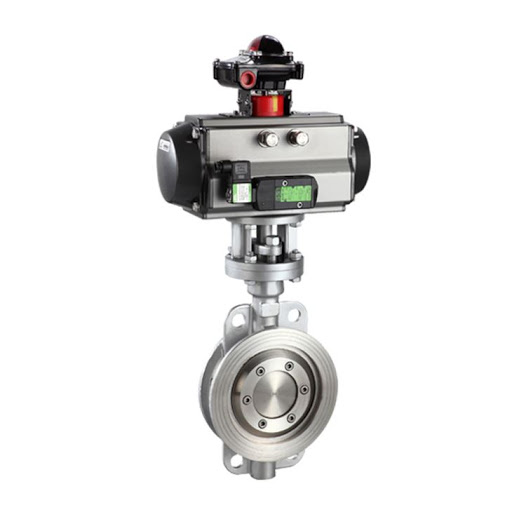

6.2. Van bướm thép điều khiển khí nén tuyến tính

van_buom_thep_dieu_khien_khi_nen_tuyen_tinh

6.3. Van bướm thép điều khiển khí nén tác động đơn

van_buom_thep_dieu_khien_khi_nen2

6.4. Van bướm thép điều khiển khí nén tác động kép

van_buom_thep_dieu_khien_khi_nen_tac_dong_kep

6.5 Van bướm thép điều khiển khí nén mặt bích

van_buom_thep_dieu_khien_khi_nen3

7. Báo giá van bướm thép điều khiển khí nén

   Van bướm thép điều khiển khí nén có nhiều loại với nhiều kích cỡ, kiểu loại, xuất xứ khác nhau chính vì thế mà giá thành của van cũng phụ thuộc vào các yếu tố trên. Để được tư vấn và báo giá van bướm thép khí nén và các loại van bướm điều khiển khí nén khác quý khách hàng hãy nhanh tay liên hệ ngay với chúng tôi ngay nhé!
